利用理想低通、高斯低通、巴特沃斯低通滤波器进行滤波
利用理想高通、高斯高通、巴特沃斯高通滤波器进行滤波
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142clear; clc; %----------------------------图像的灰度化处理------------------------------- JPG=imread('1.jpg'); JPG=rgb2gray(JPG); %-----------------------------添加2%椒盐噪声-------------------------------- J=imnoise(JPG,'salt & pepper',0.02); figure(1);subplot(221);imshow(J);title('原始图像'); %-------------------------添加椒盐噪声后的频谱图---------------------------- F=fft2(J); %傅里叶变换 F1=log(abs(F)+1); %取模并进行缩放 % subplot(132);imshow(F1,[]);title('傅里叶变换频谱图'); Fs=fftshift(F); %FFT频谱中心化,将频谱图中零频率成分移动至频谱图中心 S=log(abs(Fs)+1); %取模并进行缩放 % subplot(133);imshow(S,[]);title('频移后的频谱图'); %-----------------------------理想低通滤波器-------------------------------- s=fftshift(fft2(im2double(J))); [m,n0]=size(s); m0=round(m/2); n0=round(n0/2); d0=50; %将理想低通滤波器的截止频率D0设置为50 for i=1:m %双重for循环计算频率点(i,j)与频域中心的距离D(i,j)=sqrt((i-round(m/2)^2+(j-round(n/2)^2)) for j=1:n0 L=sqrt((i-m0)^2+(j-n0)^2); if L<=d0 %根据理想低通滤波器产生公式,当D(i,j)<=D0,置为1 h=1; else h=0; %根据理想低通滤波器产生公式,当D(i,j)>D0,置为0 end s(i,j)=h*s(i,j);%频域图像乘以滤波器的系数 end end %real函数取元素的实部 s=real(ifft2(ifftshift(s)));%最后进行二维傅里叶反变换转换为时域图像 subplot(222),imshow(s,[]); title('理想低通滤波图像'); %-----------------------------高斯低通滤波器-------------------------------- s=fftshift(fft2(im2double(J))); [m,n]=size(s); d0=30; %将高斯低通滤波器的截止频率D0设置为30 m0=round(m/2); n0=round(n/2); for i=1:m for j=1:n L=sqrt((i-m0)^2+(j-n0)^2); %根据高斯低通滤波器公式H(u,v)=e^-[D^2(u,v)/(2*D0^2)] h=exp(-(L*L)/(2*(d0^2))); %exp表示以e为底的指数函数 s(i,j)=h*s(i,j);%频域图像乘以滤波器的系数 end end s=real(ifft2(ifftshift(s)));%最后进行二维傅里叶反变换转换为时域图像 subplot(223),imshow(s,[]); title('高斯低通滤波图像'); %---------------------------巴特沃斯低通滤波器------------------------------ s=fftshift(fft2(im2double(J))); [m,n]=size(s);%求二维傅里叶变换后图像大小 n0=2; %将巴特沃斯低通滤波器的阶数n设置为2 d0=30; %将巴特沃斯低通滤波器的截止频率D0设置为30 m1=round(m/2); n1=round(n/2); for i=1:m %双重for循环计算频率点(i,j)与频域中心的距离D(i,j)=sqrt((i-round(m/2)^2+(j-round(n/2)^2)) for j=1:n L=sqrt((i-m1)^2+(j-n1)^2); h=1/(1+(L/d0)^(2*n0));%根据巴特沃斯低通滤波器公式为1/(1+[D(i,j)/D0]^2n) s(i,j)=h*s(i,j);%频域图像乘以滤波器的系数 end end %real函数取元素的实部 s=real(ifft2(ifftshift(s)));%最后进行二维傅里叶反变换转换为时域图像 subplot(224),imshow(s,[]); title('巴特沃斯低通滤波图像'); %---------------------------高通滤波器相关算法------------------------------ PNG=imread('2.png'); PNG=rgb2gray(PNG); figure(2);subplot(221);imshow(PNG);title('原始图像'); %-----------------------------理想高通滤波器-------------------------------- s=fftshift(fft2(im2double(PNG))); [m,n]=size(s); m0=round(m/2); n0=round(n/2); d0=50; %将理想高通滤波器的截止频率D0设置为50 for i=1:m %双重for循环计算频率点(i,j)与频域中心的距离D(i,j)=sqrt((i-round(m/2)^2+(j-round(n/2)^2)) for j=1:n L=sqrt((i-m0)^2+(j-n0)^2); if L<=d0 %根据理想高通滤波器产生公式,当D(i,j)<=D0,置为0 h=0; else h=1; %根据理想高通滤波器产生公式,当D(i,j)>D0,置为1 end s(i,j)=h*s(i,j);%频域图像乘以滤波器的系数 end end %real函数取元素的实部 s=real(ifft2(ifftshift(s)));%最后进行二维傅里叶反变换转换为时域图像 subplot(222),imshow(s,[]); title('理想高通滤波图像'); %-----------------------------高斯高通滤波器-------------------------------- s=fftshift(fft2(im2double(PNG))); [m,n]=size(s); d0=10; %将高斯高通滤波器的截止频率D0设置为10 m0=round(m/2); n0=round(n/2); for i=1:m for j=1:n L=sqrt((i-m0)^2+(j-n0)^2); %根据高斯高通滤波器公式H(u,v)=e^-[D^2(u,v)/2*D0^2] h=1-(exp(-(L^2)/(2*(d0^2)))); %exp表示以e为底的指数函数 s(i,j)=h*s(i,j);%频域图像乘以滤波器的系数 end end s=real(ifft2(ifftshift(s)));%最后进行二维傅里叶反变换转换为时域图像 subplot(223),imshow(s,[]); title('高斯高通滤波图像'); %---------------------------巴特沃斯高通滤波器------------------------------ s=fftshift(fft2(im2double(PNG))); [m,n]=size(s);%求二维傅里叶变换后图像大小 n0=2; %将巴特沃斯高通滤波器的阶数n设置为2 d0=30; %将巴特沃斯高通滤波器的截止频率D0设置为30 m1=round(m/2); n1=round(n/2); for i=1:m %双重for循环计算频率点(i,j)与频域中心的距离D(i,j)=sqrt((i-round(m/2)^2+(j-round(n/2)^2)) for j=1:n L=sqrt((i-m1)^2+(j-n1)^2); if L==0 h=0; else h=1/(1+(d0/L)^(2*n0));%根据巴特沃斯高通滤波器公式为1/(1+[D0/D(i,j)]^2n) end s(i,j)=h*s(i,j);%频域图像乘以滤波器的系数 end end %real函数取元素的实部 s=real(ifft2(ifftshift(s)));%最后进行二维傅里叶反变换转换为时域图像 subplot(224),imshow(s,[]); title('巴特沃斯高通滤波图像');

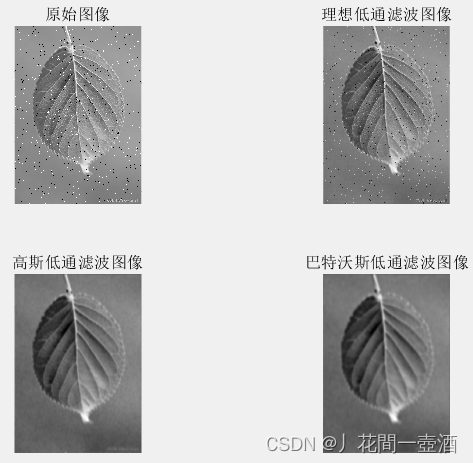

低通滤波器效果图

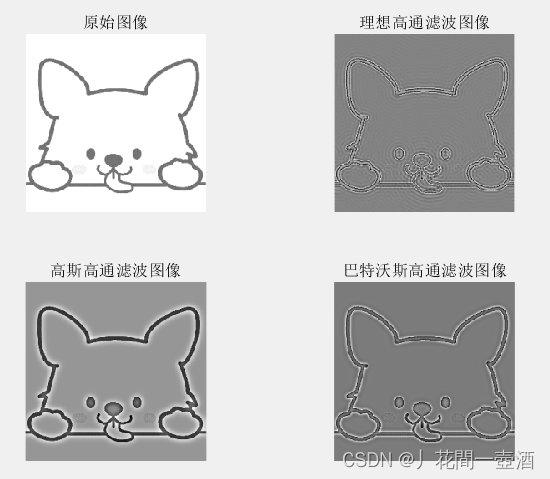

高通滤波器效果图
最后
