我是靠谱客的博主 碧蓝乐曲,这篇文章主要介绍SPI写OLED(软硬件切换),现在分享给大家,希望可以做个参考。

文章目录

    • 1、SPI读写原理
    • 2、模拟SPI驱动
    • 3、硬件SPI驱动
    • 4、源码

1、SPI读写原理

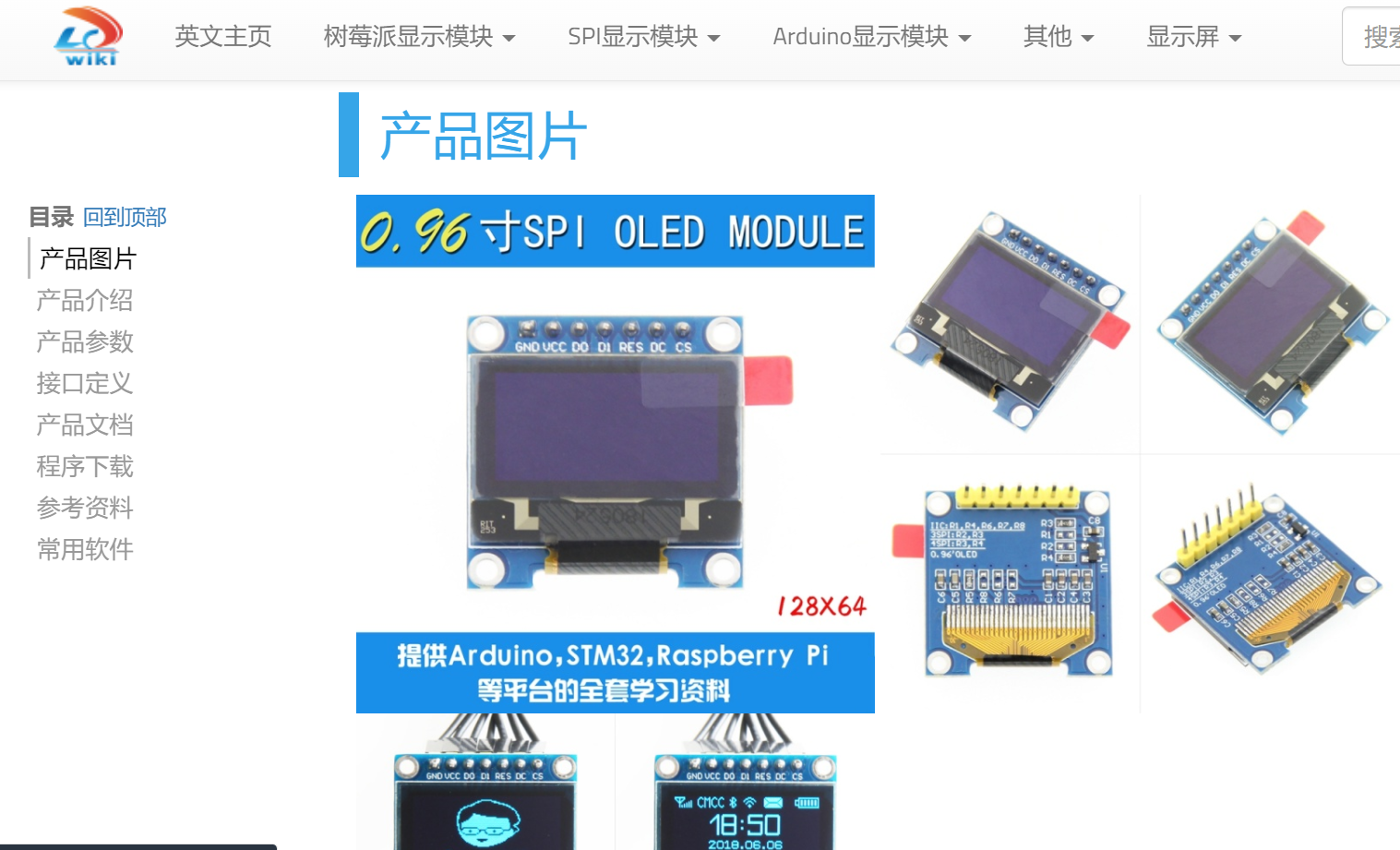

还是一样的,关于屏幕资料,这里有个比较好的网站方便我们进行查阅 0.96inch SPI OLED Module

打开就可以看到我们需要的屏幕资料了

在这里插入图片描述

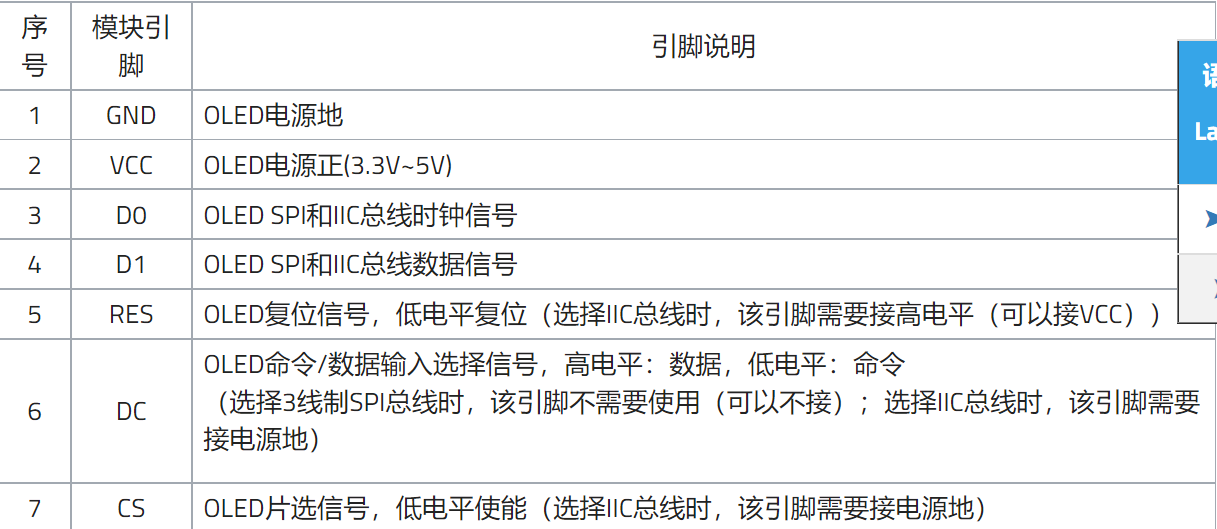

引脚说明
在这里插入图片描述
查看数据手册
在这里插入图片描述
写数据说明
在这里插入图片描述
翻译过来就是

SDIN 在 SCLK 的每个上升沿按 D7、D6、… DO.D/C# 的顺序移入一个 8 位移位寄存器每 8个时钟采样一次,移位寄存器中的数据字节在同一时钟写入图形显示数据 RAM (GDDRAM) 或命令寄存器。

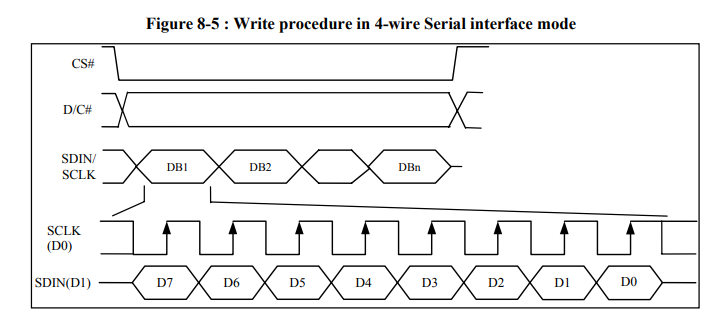

写数据时序图
在这里插入图片描述
好了,有了这些在借鉴下前人的代码,基本就可以了!!

2、模拟SPI驱动

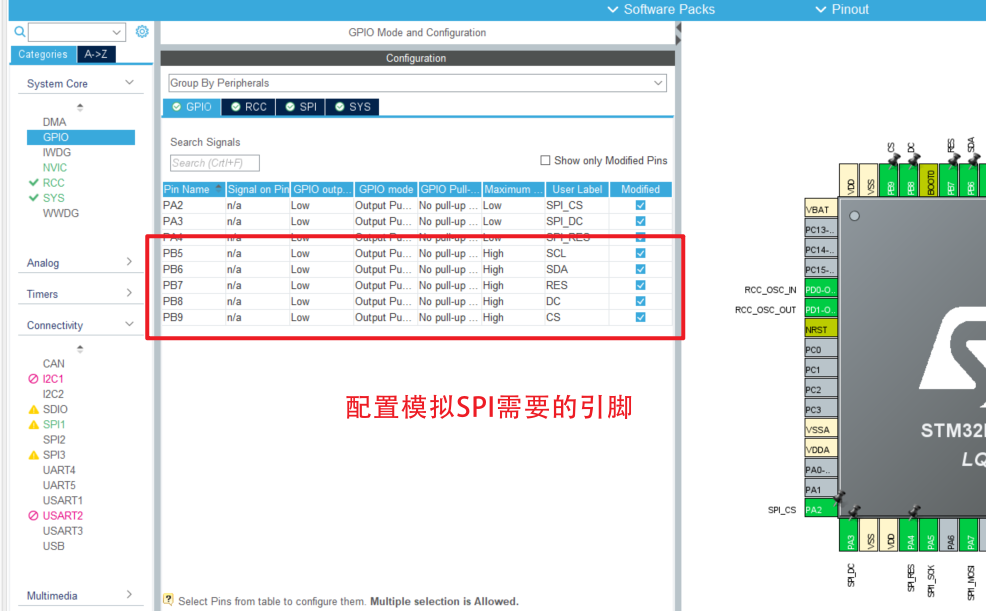

配置模拟SPI需要的引脚
在这里插入图片描述

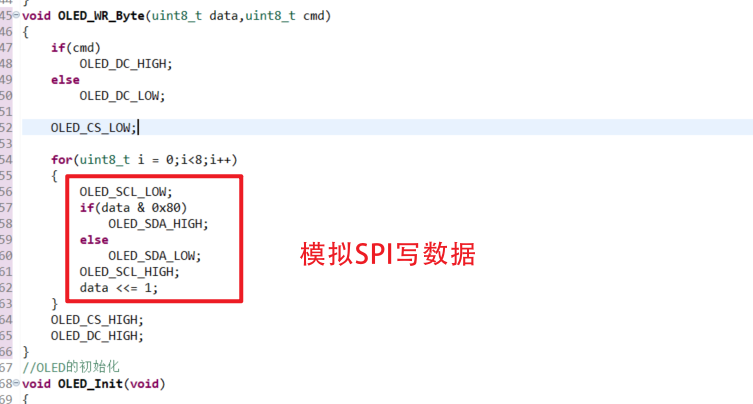

编写SPI写数据函数
在这里插入图片描述

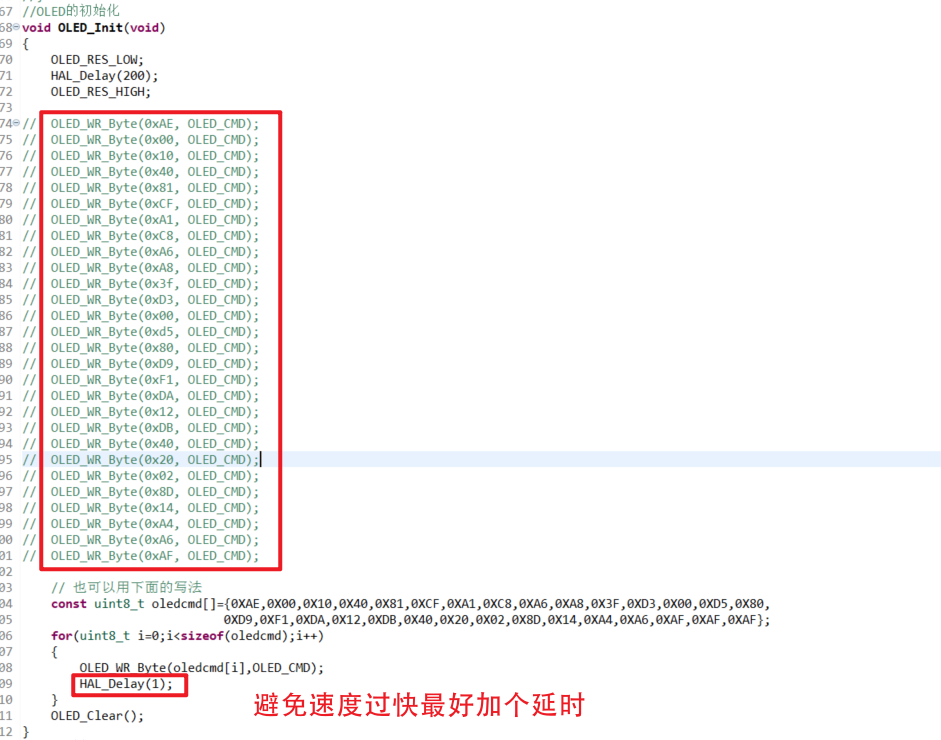

初始化函数
在这里插入图片描述

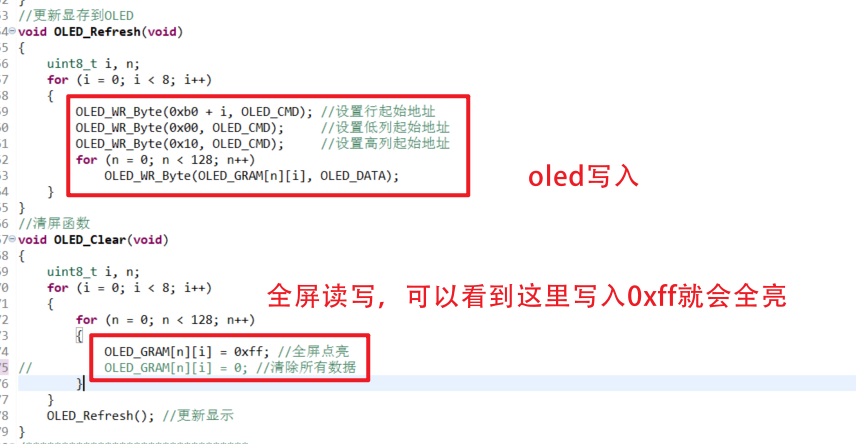

下面是清屏函数和更新显存函数
在这里插入图片描述

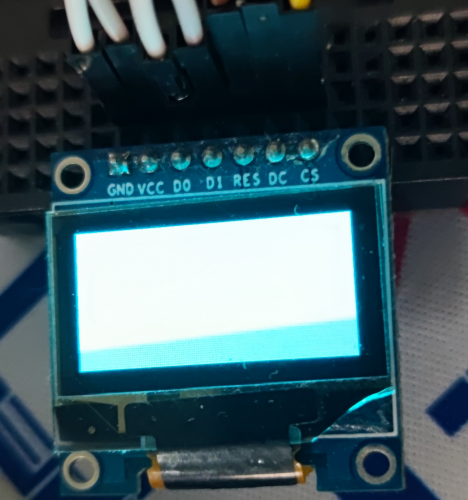

这里我们试下全屏读写,可以看到数完全OK的,这基本就说明我们驱动写的没什么问题了
在这里插入图片描述

然后之后就是移植代码了,说的简单点就是抄!!!

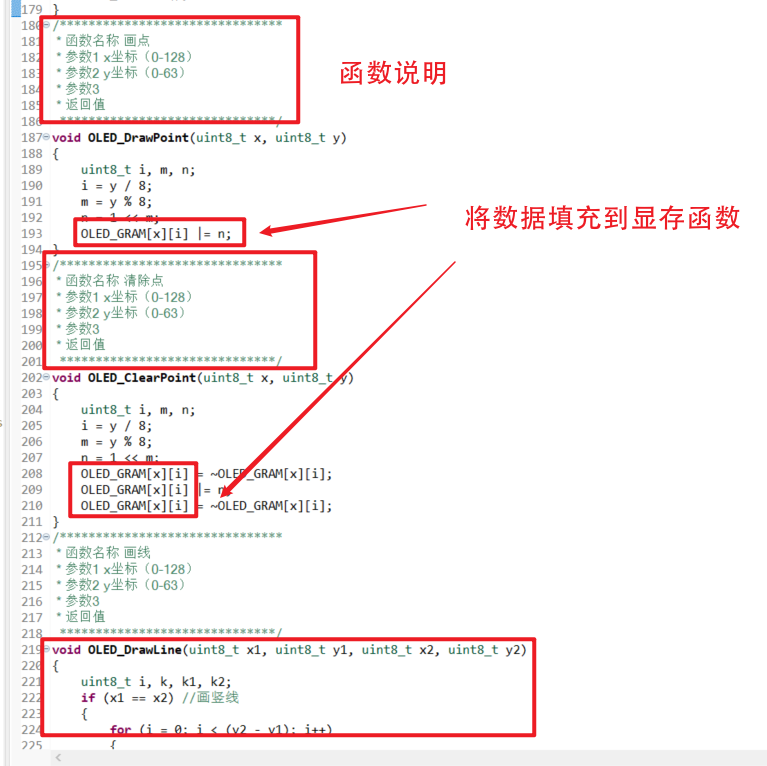

函数部分我都写好用法了,大部分都是放到显存然后我们调用显存来刷新
在这里插入图片描述
用法例如
在这里插入图片描述
将程序下载到开发板,效果如下
在这里插入图片描述

3、硬件SPI驱动

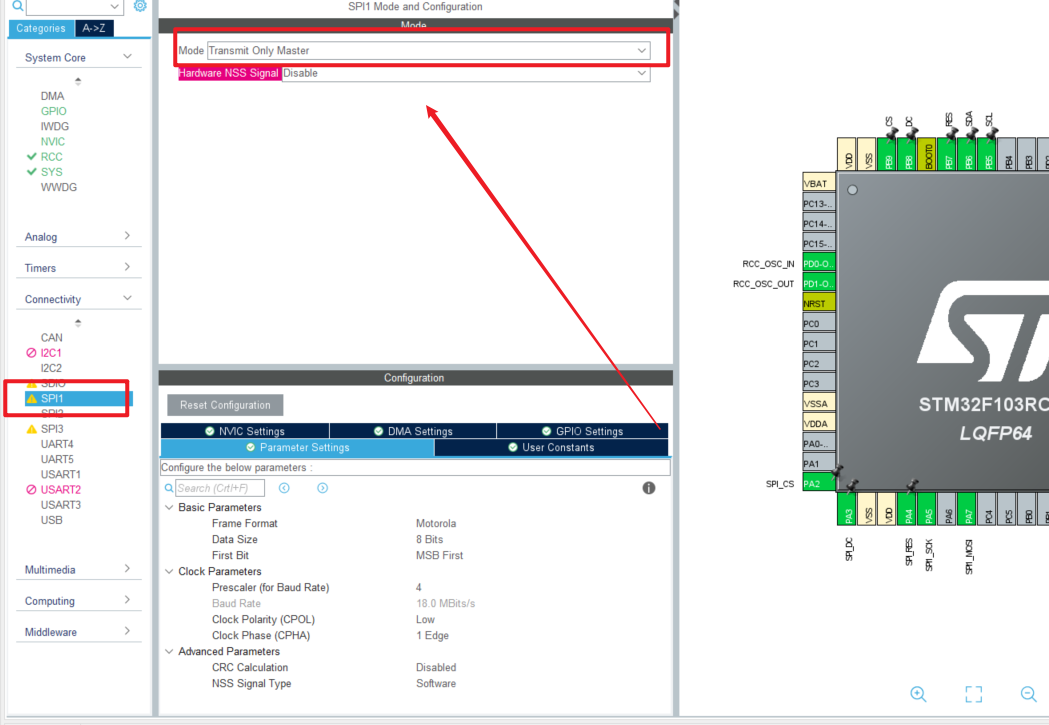

使用CUBEMX配置SPI
在这里插入图片描述

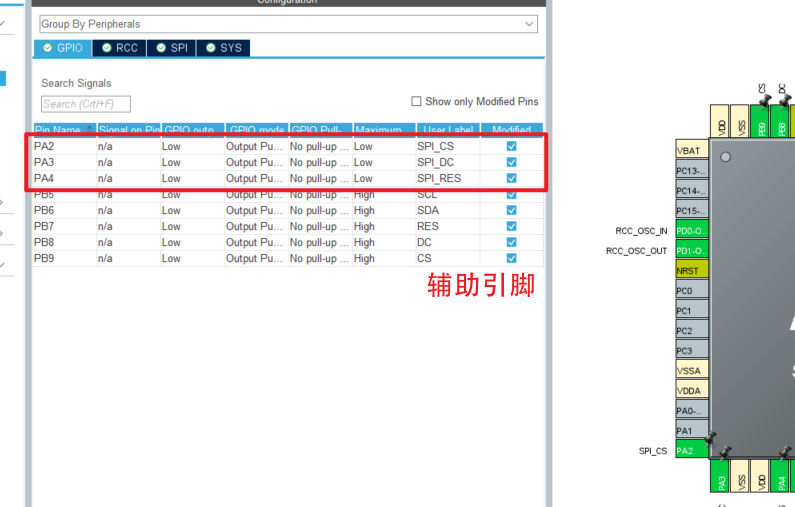

配置辅助引脚
在这里插入图片描述

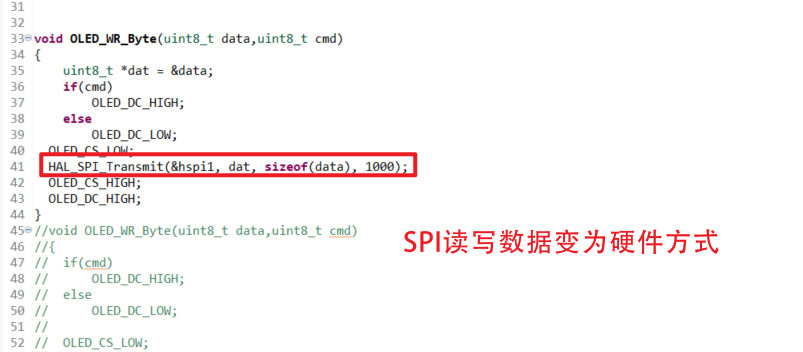

修改驱动函数,这里不就是修改个写数据的函数吗
在这里插入图片描述

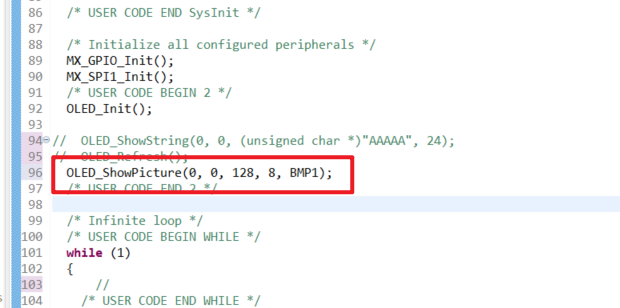

下面我们测试下写一张图片
在这里插入图片描述
将程序下载到开发板,效果如下
在这里插入图片描述

4、源码

oled.c

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
#include "oled.h" #include "oled_font.h" #define OLED_CMD 0 //写命令 #define OLED_DATA 1 //写数据 #define OLED_RES_LOW HAL_GPIO_WritePin(SPI_RES_GPIO_Port,SPI_RES_Pin,GPIO_PIN_RESET) #define OLED_RES_HIGH HAL_GPIO_WritePin(SPI_RES_GPIO_Port,SPI_RES_Pin,GPIO_PIN_SET) #define OLED_DC_LOW HAL_GPIO_WritePin(SPI_DC_GPIO_Port,SPI_DC_Pin,GPIO_PIN_RESET) #define OLED_DC_HIGH HAL_GPIO_WritePin(SPI_DC_GPIO_Port,SPI_DC_Pin,GPIO_PIN_SET) #define OLED_CS_LOW HAL_GPIO_WritePin(SPI_CS_GPIO_Port,SPI_CS_Pin,GPIO_PIN_RESET) #define OLED_CS_HIGH HAL_GPIO_WritePin(SPI_CS_GPIO_Port,SPI_CS_Pin,GPIO_PIN_SET) uint8_t OLED_GRAM[128][8];//oled显存缓冲区 extern SPI_HandleTypeDef hspi1; void OLED_WR_Byte(uint8_t data,uint8_t cmd) { uint8_t *dat = &data; if(cmd) OLED_DC_HIGH; else OLED_DC_LOW; OLED_CS_LOW; HAL_SPI_Transmit(&hspi1, dat, sizeof(data), 1000); OLED_CS_HIGH; OLED_DC_HIGH; } //void OLED_WR_Byte(uint8_t data,uint8_t cmd) //{ // if(cmd) // OLED_DC_HIGH; // else // OLED_DC_LOW; // // OLED_CS_LOW; // // for(uint8_t i = 0;i<8;i++) // { // OLED_SCL_LOW; // if(data & 0x80) // OLED_SDA_HIGH; // else // OLED_SDA_LOW; // OLED_SCL_HIGH; // data <<= 1; // } // OLED_CS_HIGH; // OLED_DC_HIGH; //} //OLED的初始化 void OLED_Init(void) { OLED_RES_LOW; HAL_Delay(200); OLED_RES_HIGH; // OLED_WR_Byte(0xAE, OLED_CMD); // OLED_WR_Byte(0x00, OLED_CMD); // OLED_WR_Byte(0x10, OLED_CMD); // OLED_WR_Byte(0x40, OLED_CMD); // OLED_WR_Byte(0x81, OLED_CMD); // OLED_WR_Byte(0xCF, OLED_CMD); // OLED_WR_Byte(0xA1, OLED_CMD); // OLED_WR_Byte(0xC8, OLED_CMD); // OLED_WR_Byte(0xA6, OLED_CMD); // OLED_WR_Byte(0xA8, OLED_CMD); // OLED_WR_Byte(0x3f, OLED_CMD); // OLED_WR_Byte(0xD3, OLED_CMD); // OLED_WR_Byte(0x00, OLED_CMD); // OLED_WR_Byte(0xd5, OLED_CMD); // OLED_WR_Byte(0x80, OLED_CMD); // OLED_WR_Byte(0xD9, OLED_CMD); // OLED_WR_Byte(0xF1, OLED_CMD); // OLED_WR_Byte(0xDA, OLED_CMD); // OLED_WR_Byte(0x12, OLED_CMD); // OLED_WR_Byte(0xDB, OLED_CMD); // OLED_WR_Byte(0x40, OLED_CMD); // OLED_WR_Byte(0x20, OLED_CMD); // OLED_WR_Byte(0x02, OLED_CMD); // OLED_WR_Byte(0x8D, OLED_CMD); // OLED_WR_Byte(0x14, OLED_CMD); // OLED_WR_Byte(0xA4, OLED_CMD); // OLED_WR_Byte(0xA6, OLED_CMD); // OLED_WR_Byte(0xAF, OLED_CMD); // 也可以用下面的写法 const uint8_t oledcmd[]={0XAE,0X00,0X10,0X40,0X81,0XCF,0XA1,0XC8,0XA6,0XA8,0X3F,0XD3,0X00,0XD5,0X80, 0XD9,0XF1,0XDA,0X12,0XDB,0X40,0X20,0X02,0X8D,0X14,0XA4,0XA6,0XAF,0XAF,0XAF}; for(uint8_t i=0;i<sizeof(oledcmd);i++) { OLED_WR_Byte(oledcmd[i],OLED_CMD); HAL_Delay(1); } OLED_Clear(); } //OLED反色显示 void OLED_ColorTurn(uint8_t i) { if(i == 0) { OLED_WR_Byte(0xA6, OLED_CMD); //正常显示 } if(i == 1) { OLED_WR_Byte(0xA7, OLED_CMD); //反色显示 } } //OLED屏幕旋转180 void OLED_DisplayTurn(uint8_t i) { if(i == 0) { OLED_WR_Byte(0xC8, OLED_CMD); //正常显示 OLED_WR_Byte(0xA1, OLED_CMD); } if(i == 1) { OLED_WR_Byte(0xC0, OLED_CMD); //旋转180度显示 OLED_WR_Byte(0xA0, OLED_CMD); } } //开启OLED显示 void OLED_DisPlay_On(void) { OLED_WR_Byte(0x8D, OLED_CMD); //电荷泵使能 OLED_WR_Byte(0x14, OLED_CMD); //开启电荷泵 OLED_WR_Byte(0xAF, OLED_CMD); //点亮屏幕 } //关闭OLED显示 void OLED_DisPlay_Off(void) { OLED_WR_Byte(0x8D, OLED_CMD); //电荷泵使能 OLED_WR_Byte(0x10, OLED_CMD); //关闭电荷泵 OLED_WR_Byte(0xAF, OLED_CMD); //关闭屏幕 } //更新显存到OLED void OLED_Refresh(void) { uint8_t i, n; for (i = 0; i < 8; i++) { OLED_WR_Byte(0xb0 + i, OLED_CMD); //设置行起始地址 OLED_WR_Byte(0x00, OLED_CMD); //设置低列起始地址 OLED_WR_Byte(0x10, OLED_CMD); //设置高列起始地址 for (n = 0; n < 128; n++) OLED_WR_Byte(OLED_GRAM[n][i], OLED_DATA); } } //清屏函数 void OLED_Clear(void) { uint8_t i, n; for (i = 0; i < 8; i++) { for (n = 0; n < 128; n++) { OLED_GRAM[n][i] = 0xff; //全屏点亮 OLED_GRAM[n][i] = 0; //清除所有数据 } } OLED_Refresh(); //更新显示 } /******************************* * 函数名称 画点 * 参数1 x坐标(0-128) * 参数2 y坐标(0-63) * 参数3 * 返回值 ******************************/ void OLED_DrawPoint(uint8_t x, uint8_t y) { uint8_t i, m, n; i = y / 8; m = y % 8; n = 1 << m; OLED_GRAM[x][i] |= n; } /******************************* * 函数名称 清除点 * 参数1 x坐标(0-128) * 参数2 y坐标(0-63) * 参数3 * 返回值 ******************************/ void OLED_ClearPoint(uint8_t x, uint8_t y) { uint8_t i, m, n; i = y / 8; m = y % 8; n = 1 << m; OLED_GRAM[x][i] = ~OLED_GRAM[x][i]; OLED_GRAM[x][i] |= n; OLED_GRAM[x][i] = ~OLED_GRAM[x][i]; } /******************************* * 函数名称 画线 * 参数1 x坐标(0-128) * 参数2 y坐标(0-63) * 参数3 * 返回值 ******************************/ void OLED_DrawLine(uint8_t x1, uint8_t y1, uint8_t x2, uint8_t y2) { uint8_t i, k, k1, k2; if (x1 == x2) //画竖线 { for (i = 0; i < (y2 - y1); i++) { OLED_DrawPoint(x1, y1 + i); } } else if (y1 == y2) //画横线 { for (i = 0; i < (x2 - x1); i++) { OLED_DrawPoint(x1 + i, y1); } } else //画斜线 { k1 = y2 - y1; k2 = x2 - x1; k = k1 * 10 / k2; for (i = 0; i < (x2 - x1); i++) { OLED_DrawPoint(x1 + i, y1 + i * k / 10); } } } /******************************* * 函数名称 画圆 * 参数1 圆心x坐标(0-128) * 参数2 圆心y坐标(0-63) * 参数3 * 返回值 ******************************/ void OLED_DrawCircle(uint8_t x, uint8_t y, uint8_t r) { int a, b, num; a = 0; b = r; while (2 * b * b >= r * r) { OLED_DrawPoint(x + a, y - b); OLED_DrawPoint(x - a, y - b); OLED_DrawPoint(x - a, y + b); OLED_DrawPoint(x + a, y + b); OLED_DrawPoint(x + b, y + a); OLED_DrawPoint(x + b, y - a); OLED_DrawPoint(x - b, y - a); OLED_DrawPoint(x - b, y + a); a++; num = (a * a + b * b) - r * r; //计算画的点离圆心的距离 if (num > 0) { b--; a--; } } } /******************************* * 函数名称 单个字符显示 * 参数1 x坐标(0-128) * 参数2 y坐标(0-63) * 参数3 字符值 * 参数4 字符大小 12/16/24 * 返回值 ******************************/ void OLED_ShowChar(uint8_t x, uint8_t y, uint8_t chr, uint8_t size1) { uint8_t i, m, temp, size2, chr1; uint8_t y0 = y; size2 = (size1 / 8 + ((size1 % 8) ? 1 : 0)) * (size1 / 2); //得到字体一个字符对应点阵集所占的字节数 chr1 = chr - ' '; //计算偏移后的值 for (i = 0; i < size2; i++) { if (size1 == 12) { temp = asc2_1206[chr1][i]; //调用1206字体 } else if (size1 == 16) { temp = asc2_1608[chr1][i]; //调用1608字体 } else if (size1 == 24) { temp = asc2_2412[chr1][i]; //调用2412字体 } else return; for (m = 0; m < 8; m++) //写入数据 { if (temp & 0x80) OLED_DrawPoint(x, y); else OLED_ClearPoint(x, y); temp <<= 1; y++; if ((y - y0) == size1) { y = y0; x++; break; } } } } /******************************* * 函数名称 字符串显示 * 参数1 x坐标(0-128) * 参数2 y坐标(0-63) * 参数3 字符大小 12/16/24 * 返回值 ******************************/ void OLED_ShowString(uint8_t x, uint8_t y, uint8_t *chr, uint8_t size1) { while ((*chr >= ' ') && (*chr <= '~')) //判断是不是非法字符! { OLED_ShowChar(x, y, *chr, size1); x += size1 / 2; if (x > 128 - size1) //换行 { x = 0; y += 2; } chr++; } } /******************************* * 函数名称 次方函数(c语言没有专门的次方函数) * 参数1 * 返回值 ******************************/ uint32_t OLED_Pow(uint8_t m, uint8_t n) { uint32_t result = 1; while (n--) { result *= m; } return result; } /******************************* * 函数名称 数字显示 * 参数1 x坐标(0-128) * 参数2 y坐标(0-63) * 参数3 数值 * 参数4 数字长度 * 参数5 数字大小 12/16/24 * 返回值 ******************************/ void OLED_ShowNum(uint8_t x, uint8_t y, uint32_t num, uint8_t len, uint8_t size1) { uint8_t t, temp; for (t = 0; t < len; t++) { temp = (num / OLED_Pow(10, len - t - 1)) % 10; if (temp == 0) { OLED_ShowChar(x + (size1 / 2) * t, y, '0', size1); } else { OLED_ShowChar(x + (size1 / 2) * t, y, temp + '0', size1); } } } /******************************* * 函数名称 汉字显示 * 参数1 x坐标(0-128) * 参数2 y坐标(0-63) * 参数3 汉字对应的序号 * 参数4 汉字大小 * 返回值 ******************************/ void OLED_ShowChinese(uint8_t x, uint8_t y, uint8_t num, uint8_t size1) { uint8_t i, m, n = 0, temp, chr1; uint8_t x0 = x, y0 = y; uint8_t size3 = size1 / 8; while (size3--) { chr1 = num * size1 / 8 + n; n++; for (i = 0; i < size1; i++) { if (size1 == 16) { temp = Hzk1[chr1][i]; //调用16*16字体 } else if (size1 == 24) { temp = Hzk2[chr1][i]; //调用24*24字体 } else if (size1 == 32) { temp = Hzk3[chr1][i]; //调用32*32字体 } else if (size1 == 64) { temp = Hzk4[chr1][i]; //调用64*64字体 } else return; for (m = 0; m < 8; m++) { if (temp & 0x01) OLED_DrawPoint(x, y); else OLED_ClearPoint(x, y); temp >>= 1; y++; } x++; if ((x - x0) == size1) { x = x0; y0 = y0 + 8; } y = y0; } } } void OLED_WR_BP(uint8_t x, uint8_t y) { OLED_WR_Byte(0xb0 + y, OLED_CMD); //设置行起始地址 OLED_WR_Byte(((x & 0xf0) >> 4) | 0x10, OLED_CMD); OLED_WR_Byte((x & 0x0f), OLED_CMD); } /******************************* * 函数名称 写入图片 * 参数1 x坐标(0-128) * 参数2 y坐标(0-8) * 参数3 x坐标(0-128) * 参数4 y坐标(0-8) * 返回值 ******************************/ void OLED_ShowPicture(uint8_t x0, uint8_t y0, uint8_t x1, uint8_t y1, uint8_t BMP[]) { uint32_t j = 0; uint8_t x = 0, y = 0; if (y % 8 == 0) y = 0; else y += 1; for (y = y0; y < y1; y++) { OLED_WR_BP(x0, y); for (x = x0; x < x1; x++) { OLED_WR_Byte(BMP[j], OLED_DATA); j++; } } }

oled.h

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
#ifndef OLED_H_ #define OLED_H_ #include "main.h" void OLED_ColorTurn(uint8_t i); void OLED_DisplayTurn(uint8_t i); void OLED_ClearPoint(uint8_t x,uint8_t y); void OLED_WR_Byte(uint8_t dat,uint8_t cmd); void OLED_DisPlay_On(void); void OLED_DisPlay_Off(void); void OLED_Refresh(void); void OLED_Clear(void); void OLED_DrawPoint(uint8_t x,uint8_t y); void OLED_DrawLine(uint8_t x1,uint8_t y1,uint8_t x2,uint8_t y2); void OLED_DrawCircle(uint8_t x,uint8_t y,uint8_t r); void OLED_ShowChar(uint8_t x,uint8_t y,uint8_t chr,uint8_t size1); void OLED_ShowString(uint8_t x,uint8_t y,uint8_t *chr,uint8_t size1); void OLED_ShowNum(uint8_t x,uint8_t y,uint32_t num,uint8_t len,uint8_t size1); void OLED_ShowChinese(uint8_t x,uint8_t y,uint8_t num,uint8_t size1); void OLED_WR_BP(uint8_t x,uint8_t y); void OLED_ShowPicture(uint8_t x0,uint8_t y0,uint8_t x1,uint8_t y1,uint8_t BMP[]); void OLED_Init(void);
