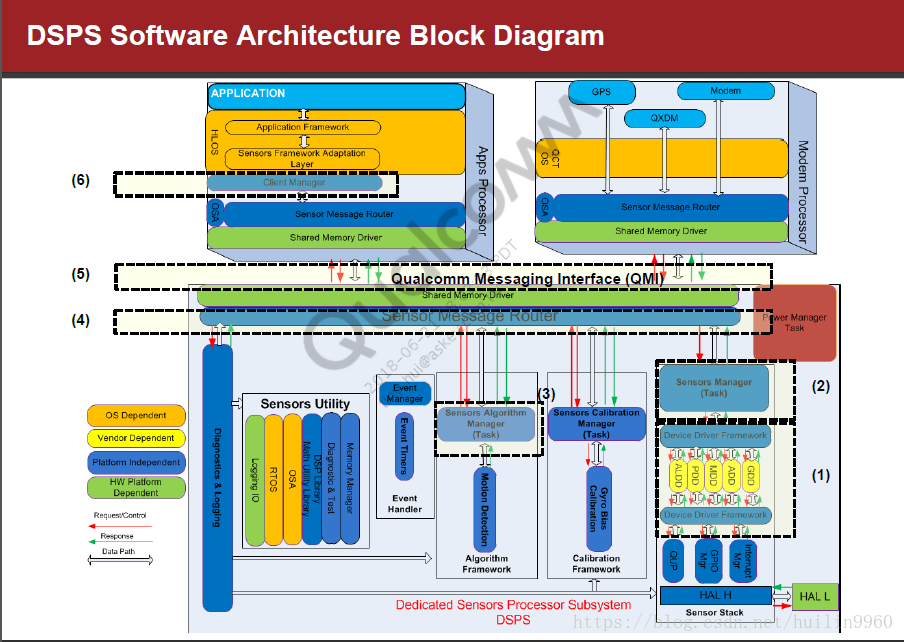

Qcom_Sensor（七）--- 之 DSPS架构分析

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
typedef struct
{
    /**
     * 初始化驱动并且开启sensor设备
     * 主要工作： 1. 分配一个驱动实例句柄 2. 打开相关设备的通信端口
     *           3. 配置驱动和设备，将设备设到默认的电源状态
     */
    sns_ddf_status_e (*init)(
        sns_ddf_handle_t*        dd_handle_ptr,
        sns_ddf_handle_t         smgr_handle,
        sns_ddf_nv_params_s*     nv_params,
        sns_ddf_device_access_s  device_info[],
        uint32_t                 num_devices,
        sns_ddf_memhandler_s*    memhandler,
        sns_ddf_sensor_e**       sensors,
        uint32_t*                num_sensors);

    /**
     * 向每一个特定的sensor请求单个数据样本
     * 数据有如下两种方式返回：
     *    (1) 当读到数据的序号相匹配后立即返回
     *    (2) 在sensor需要读取几个步骤的情形下，
     *        以SNS_DDF_PENDING状态通过sns_ddf_smgr_data_notify携带数据异步返回
     */
    sns_ddf_status_e (*get_data)(
        sns_ddf_handle_t         dd_handle,
        sns_ddf_sensor_e         sensors[],
        uint32_t                 num_sensors,
        sns_ddf_memhandler_s*    memhandler,
        sns_ddf_sensor_data_s**  data);

    /**
     * 设置sensor指定的属性值
     */
    sns_ddf_status_e (*set_attrib)(
        sns_ddf_handle_t     dd_handle,
        sns_ddf_sensor_e     sensor,
        sns_ddf_attribute_e  attrib,
        void*                value);

    /**
     * 获取sensor指定的属性值
     */
    sns_ddf_status_e (*get_attrib)(
        sns_ddf_handle_t       dd_handle,
        sns_ddf_sensor_e       sensor,
        sns_ddf_attribute_e    attrib,
        sns_ddf_memhandler_s*  memhandler,
        void**                 value,
        uint32_t*              num_elems);

   /**
    * timer回调，初始化timer时要指定回调方法
    */
    void (*handle_timer)(sns_ddf_handle_t dd_handle, void* arg);

   /**
    * 处理驱动中断
    */
    void (*handle_irq)(
        sns_ddf_handle_t  dd_handle,
        uint32_t          gpio_num,
        sns_ddf_time_t    timestamp);

   /**
    * 重置驱动及设备回到init状态
    */
    sns_ddf_status_e (*reset)(sns_ddf_handle_t dd_handle);

    /**
     * 运行一个指定的工厂测试，流式数据不能调用该方法
     */
    sns_ddf_status_e (*run_test)(
        sns_ddf_handle_t  dd_handle,
        sns_ddf_sensor_e  sensor,
        sns_ddf_test_e    test,
        uint32_t*         err);

    /**
     * 启动设备调度采样，通过DRI使能通知功能
     * 数据就绪后，handle_irq被调用
     */
    sns_ddf_status_e (*enable_sched_data)(
        sns_ddf_handle_t  handle,
        sns_ddf_sensor_e  sensor,
        bool              enable);

    /**
     * 根据给定的配置探测设备
     */
    sns_ddf_status_e(*probe)(
        sns_ddf_device_access_s* device_info,
        sns_ddf_memhandler_s*    memhandler,
        uint32_t*                num_sensors,
        sns_ddf_sensor_e**       sensors );

    /**
     * 从指定的sensor中检索一组传感器数据，异步API
     * 使用sns_ddf_data_notify_data上报数据
     */
    sns_ddf_status_e (*trigger_fifo_data)(
        sns_ddf_handle_t         dd_handle,
        sns_ddf_sensor_e         sensor,
        uint16_t                 num_samples,
        bool                     trigger_now);

    /**
     * 发送一个DAF消息到驱动，异步/同步API
     */
     sns_ddf_status_e (*process_daf_req)(
         sns_ddf_handle_t       dd_handle,
         uint32_t               req_id,
         const void*            req_msg,
         uint32_t               req_size,
         sns_ddf_memhandler_s*  memhandler,
         void**                 resp_msg,
         uint32_t*              resp_size,
         const uint8_t*         trans_id_ptr,
         void*                  conn_handle);

    /**
     * 为提供的connect handle取消所有驱动当前的DAF异步事务
     */
     void (*cancel_daf_trans)(
         sns_ddf_handle_t       dd_handle,
         void*                  conn_handle);
} sns_ddf_driver_if_s;

1
2
3
4
5
6
7
extern sns_ddf_driver_if_s sns_dd_mpu6515_if;
extern sns_ddf_driver_if_s sns_accel_driver_fn_list;
extern sns_ddf_driver_if_s sns_accel_adxl350_driver_fn_list;
extern sns_ddf_driver_if_s sns_gyro_driver_fn_list;
extern sns_ddf_driver_if_s sns_mag_driver_fn_list;
………………
