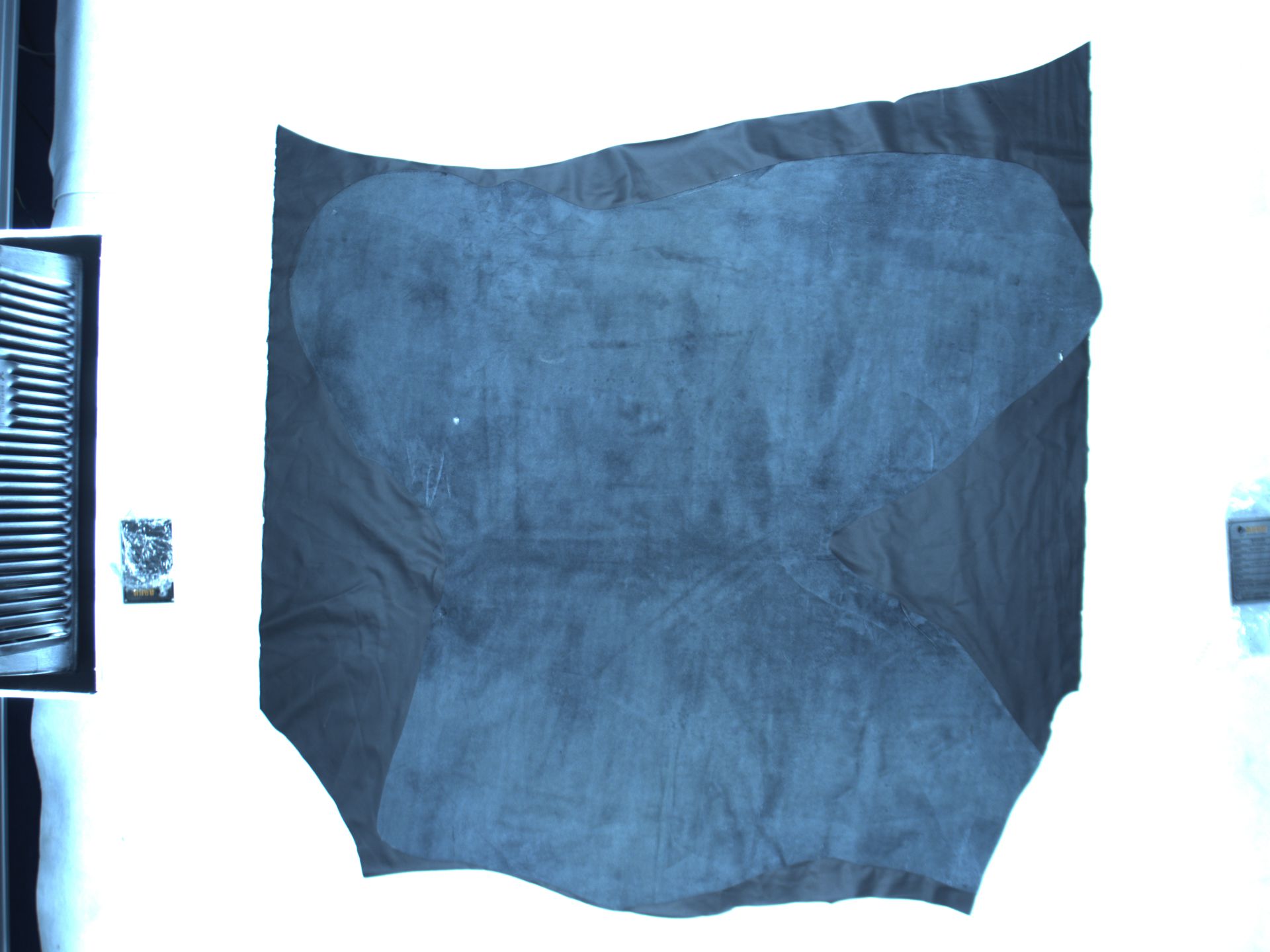

一、目标图片:
二、分割目的:
检测并分割图中的皮革部分
三、实现思路及步骤:
将图像转化位HSV色彩域,肉眼能够清晰看见皮革表面轮廓
设置滑动条选取合适HSV上下边界阈值分割皮革轮廓区域
只用腐蚀处理去除小噪点,使用多边形逼近画出皮革边界
四、完整代码实例:
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96#include <opencv2opencv.hpp> #include "opencv2/highgui/highgui.hpp" #include "opencv2/imgproc/imgproc.hpp" #include <iostream> using namespace std; using namespace cv; int m_h_up = 107; int m_h_down = 90; int m_s_up = 153; int m_s_down = 115; int m_v_up = 255; int m_v_down = 18; float EpsilonThd = 0.0008; void SaveToDxf(vector<Point> approx); void on_mouse(int EVENT, int x, int y, int flags, void* userdata); int main() { Mat image_source = imread("D:\photoclub\1\bmp\2.bmp", IMREAD_COLOR); if (!image_source.data) { cout << "图像加载失败" << endl; return -1; } GaussianBlur(image_source, image_source, Size(3, 3), 0, 0);//高斯滤波 Mat image_hsv, image_result; vector<Mat> hsvSplit; cvtColor(image_source, image_hsv, COLOR_BGR2HSV); //颜色空间转换,输出hsv图像 split(image_hsv, hsvSplit); //图像分离三通道, equalizeHist(hsvSplit[2], hsvSplit[2]);//直方图均衡化,对比均衡化 merge(hsvSplit, image_hsv);//合并三通道 //int spatialRad = 30; //空间窗口大小 //int colorRad = 25; //色彩窗口大小 //int maxPyrLevel = 2; //金字塔层数 inRange(image_hsv, Scalar(m_h_down, m_s_down, m_v_down), Scalar(m_h_up, m_s_up, m_v_up), image_result); //取出指定颜色区域 Mat kernel = getStructuringElement(MORPH_ELLIPSE, Size(5, 5)); morphologyEx(image_result, image_result, MORPH_OPEN, kernel, Point(-1, -1)); vector<vector<Point>> contours; //寻找轮廓 findContours(image_result, contours, RETR_EXTERNAL, CHAIN_APPROX_NONE); int imax = 0; //代表最大轮廓的序号 int imaxcontour = -1; //代表最大轮廓的大小 for (int i = 0; i < contours.size(); i++) { if (contourArea(contours[i]) > imaxcontour) { imax = i; imaxcontour = contourArea(contours[i]); } } Mat image_display; vector<Point> approx; image_source.copyTo(image_display); approxPolyDP(Mat(contours[imax]), approx, arcLength(Mat(contours[imax]), true)*EpsilonThd, true); //多边形拟合 //drawContours(image_display, contours, imax, Scalar(0, 0, 255), 3); const Point* p = &approx[0]; int m = (int)approx.size(); polylines(image_display, &p, &m, 1, true, Scalar(0, 0, 255), 3); //SaveToDxf(approx); imshow("HSVDetect", image_display); namedWindow("Result", WINDOW_NORMAL); imshow("Result", image_result); namedWindow("Display", WINDOW_NORMAL); imshow("Display", image_display); namedWindow("image_hsv", WINDOW_NORMAL); imshow("image_hsv", image_hsv); imwrite("8.jpg", image_display); waitKey(40); waitKey(); }
