新华三HCL链路聚合

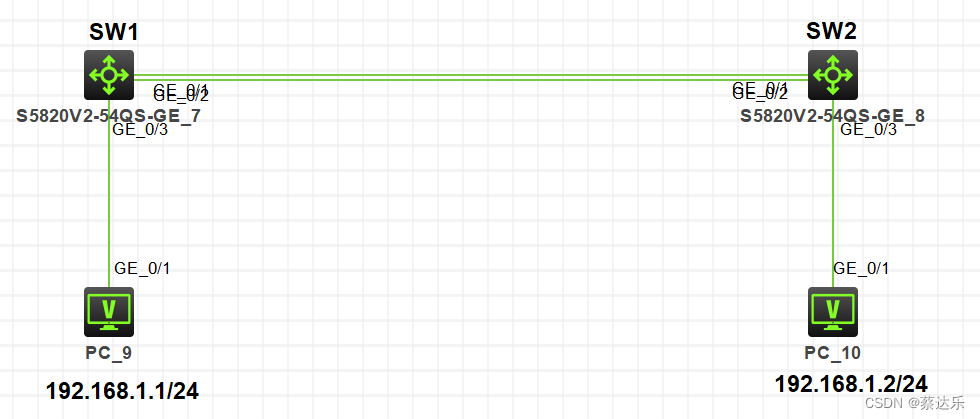

 实验拓扑

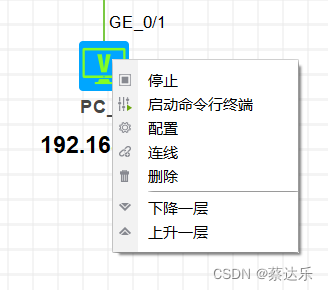

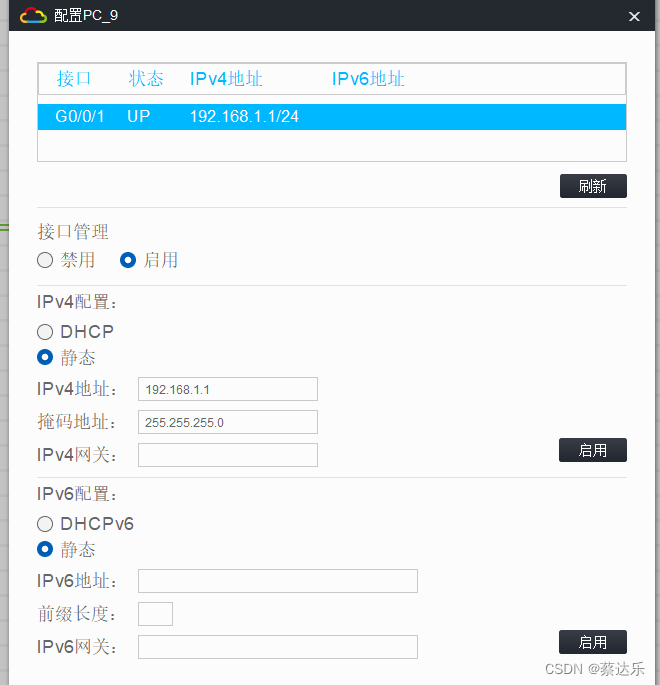

PC机配置IP地址,右键点击配置输入IP地址（后面PC机以此类推）

 SW1创建链路聚合组1

[H3C]sysname SW1
[SW1]interface Bridge-Aggregation 1                              #创建链路聚合组1
[SW1-Bridge-Aggregation1]int range ge1/0/1 ge1/0/2    #进入多个端口ge1/0/1和ge1/0/2
[SW1-if-range]port link-aggregation group 1                   #将两个端口划分到链路聚合1

 同样SW2也创建链路聚合组1

[H3C]sysname SW2
[SW2]interface Bridge-Aggregation 1
[SW2-Bridge-Aggregation1]int range ge1/0/1 ge1/0/2
[SW2-if-range]port link-aggregation group 1

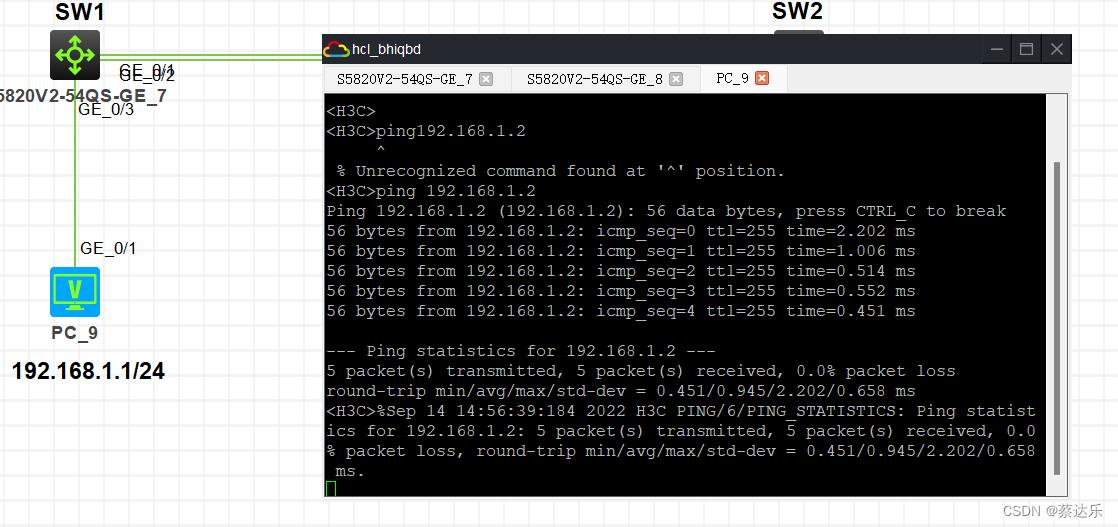

中断SW1和SW2中间任意一条线路，测试发现PC3还是可以通信PC4

[SW1]int ge1/0/1
[SW1-GigabitEthernet1/0/1]shut
[SW1-GigabitEthernet1/0/1]shutdown
[SW1-GigabitEthernet1/0/1]%Sep 14 14:55:42:593 2022 SW1 IFNET/3/PHY_UPDOWN: Physical state on the interface GigabitEthernet1/0/1 changed to down.

 链路聚合可以将流量负载均衡，即使某一天链路中断，也仍然有另外一条链路可以继续通信。
