基于matlab的QAM的模块的各个模块功能分析

QAM解调部分：

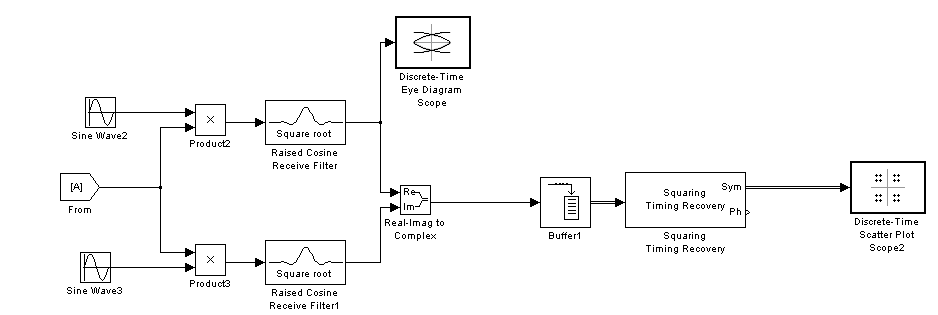

将接收到的信号和两个正弦信号相乘，即signal*sin, signal*cos.

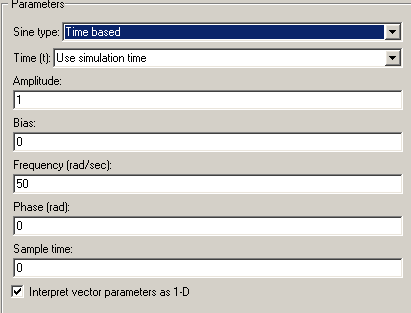

其相位分别设置为pi/2,0表示SIN，COS

===================================================

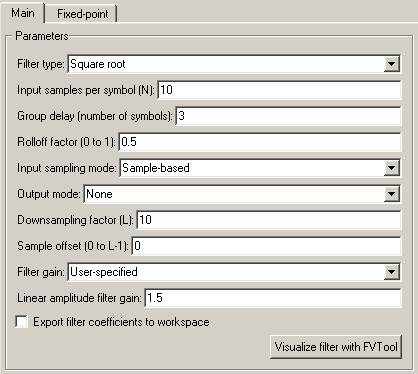

然后将信号分别通过根升余弦滤波器。其具体的参数设置如下：

：这个模块是用来显示眼图的，显示系统的眼图

其显示结果：

这个就是16QAM的眼图显示

：信号混频，将两路信号混频发送出去

:

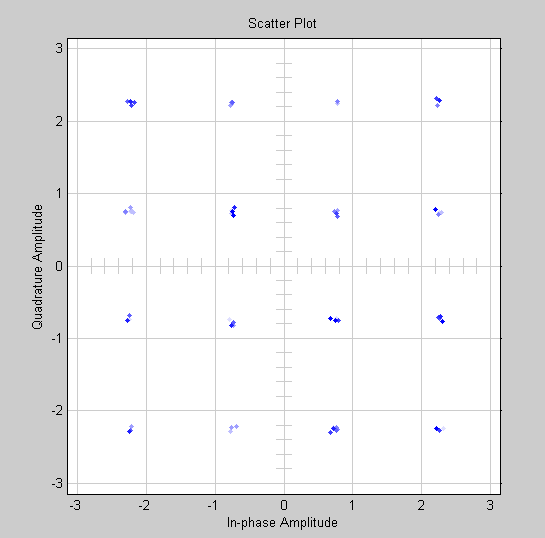

用来显示接收信号的星座图，信号基本已经锁定了

以上就是QAM的接收部分，下面给你讲讲发送部分

主要是将信号首先通过升余弦滤波器，然后和SIN,COS调制。然后将得到显示信号的星座图

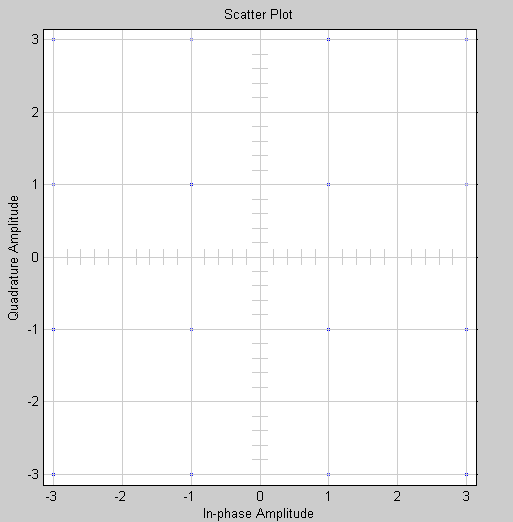

这个星座图显示，通过QAM调制，其发送信号的星座图是比较标准的

下面介绍几个MATLAB程序的说明。

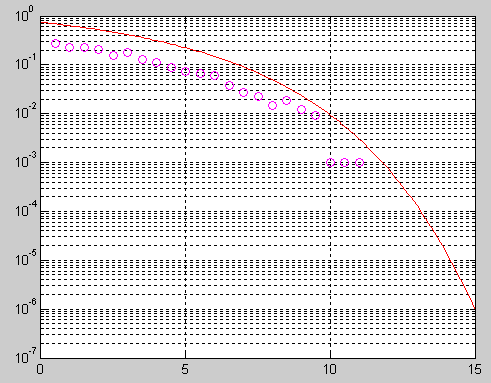

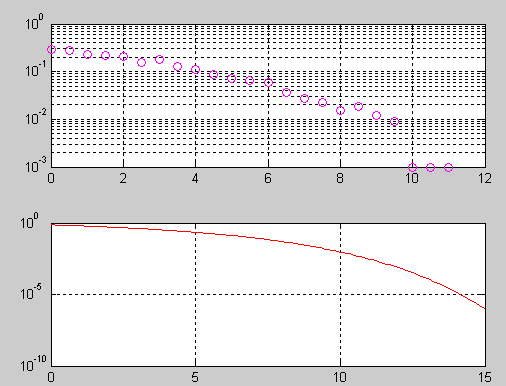

实际和理论的信噪比和误码率曲线

：

Qfunct.m文件：

。y=(1/2)*erfc(x/sqrt(2));

通信原理的中的erfc函数，具体可以看通信原理那本书

Gngauss.m文件

定义高斯函数

Qammoto.m文件

mapping=[ -3*d   3*d;   -d   3*d;   d   3*d;   3*d   3*d;

          -3*d     d;   -d     d;   d     d;   3*d     d;

          -3*d    -d;   -d    -d;   d    -d;   3*d    -d;

          -3*d  -3*d;   -d  -3*d;   d  -3*d;   3*d  -3*d];

这个是星座图的映射矩阵

最后一个函数为理论的分析曲线和时间的分析曲线。
