我是靠谱客的博主 清新短靴,这篇文章主要介绍matlab画自定义函数,现在分享给大家,希望可以做个参考。

在这里插入图片描述
在这里插入图片描述

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
clc,clear x = -3:0.1:3; s=size(x); y=zeros(s(1),s(2)); for i=1:s(2) y(i)=rect(x(i)/2); end plot(x,y) ylim([min(y)-1 max(y)+1]) function y = rect(x) y=1.*(abs(x)<1/2)+1/2.*(abs(x)==1/2)+0.*~((abs(x)<1/2)|(abs(x)==1/2)); end

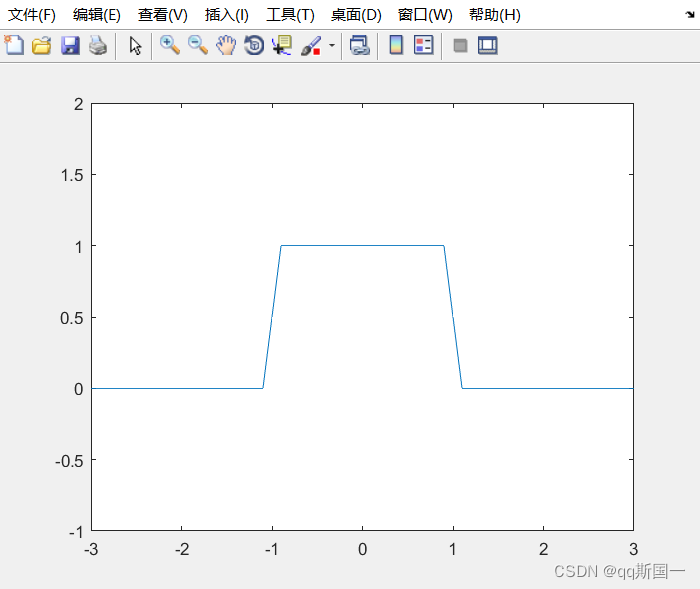

在这里插入图片描述

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
clc,clear x = -9:0.1:3; s=size(x); y=zeros(s(1),s(2)); for i=1:s(2) y(i)=tri((x(i)+2)/2); end plot(x,y) ylim([min(y)-1 max(y)+1]) function y = tri(x) ax=abs(x); y=(1-ax).*(ax<1)+0.*~(ax<1); end

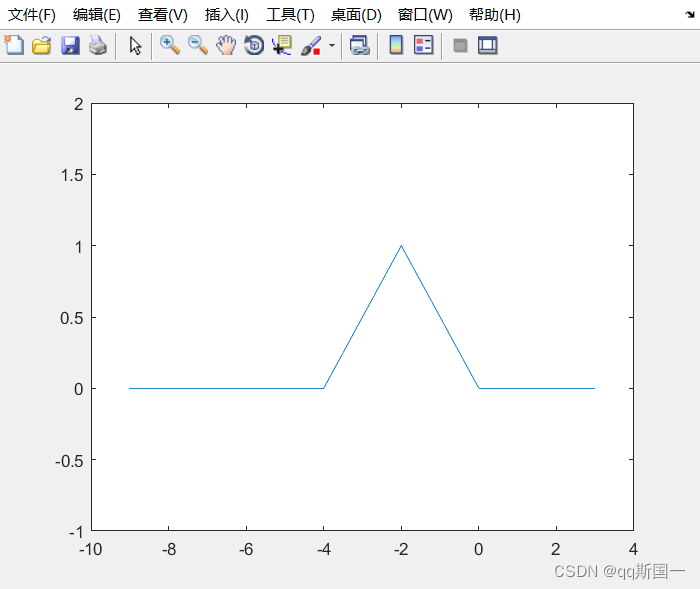

在这里插入图片描述

复制代码
1
2
3
4
5
6
clc,clear x = -10:0.1:10; y=exp(-3*pi*(x.^2)); plot(x,y) ylim([min(y-1) max(y+1)])

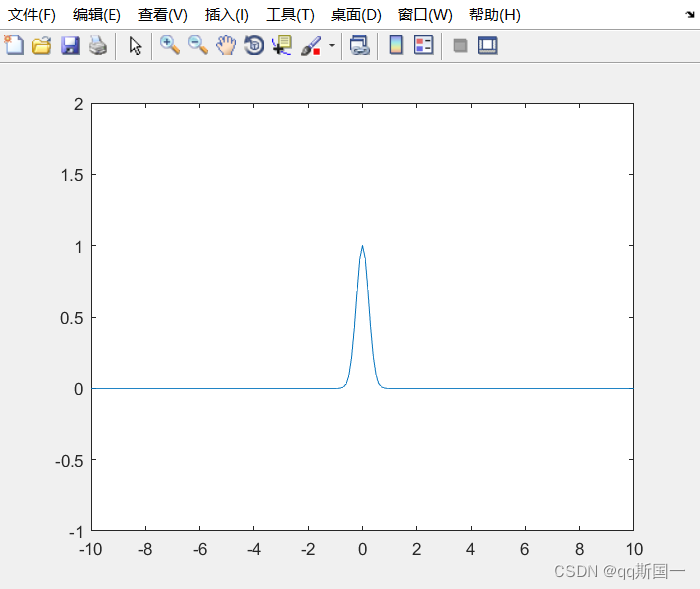

在这里插入图片描述

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
clc,clear x=-10:0.1:10; s=size(x); y=zeros(s(1),s(2)); for i=1:s(2) y(i)=[comb(x(i)/4)*tri(x(i))]*rect(x(i)/12); end plot(x,y) ylim([min(y)-1 max(y)+1]) function y = comb(x) syms n; y=eval(int(dirac(x-n),n,-inf,inf)); end function y = tri(x) ax=abs(x); y=(1-ax).*(ax<1)+0.*~(ax<1); end function y = rect(x) y=1.*(abs(x)<1/2)+1/2.*(abs(x)==1/2)+0.*~((abs(x)<1/2)|(abs(x)==1/2)); end

在这里插入图片描述

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
clc,clear t = -3:0.1:3; [x,y] = meshgrid(t); s=size(x) z=zeros(s(1),s(2)); for i=1:s(1) for j=1:s(2) z(i,j)= circ(x(i,j)-2,y(i,j))+circ(x(i,j)+2,y(i,j)); end end mesh(x,y,z) function z=circ(x,y) z=1.*(sqrt(x^2+y^2)<1/2)+... (1/2).*(sqrt(x^2+y^2)==1/2)+... 0.*~((sqrt(x^2+y^2)<1/2)|(sqrt(x^2+y^2)==1/2)); end

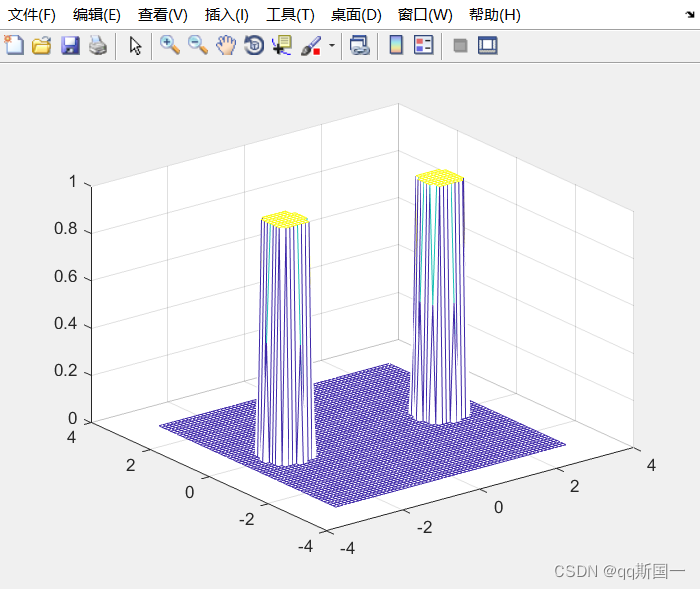

在这里插入图片描述

最后

以上就是清新短靴最近收集整理的关于matlab画自定义函数的全部内容,更多相关matlab画自定义函数内容请搜索靠谱客的其他文章。
