在網上搜了好久，關於matlab中Signal Builder模塊的使用方法很少，由於做仿真時需要用到這個模塊，無奈自己摸索過后在此總結下使用方法：

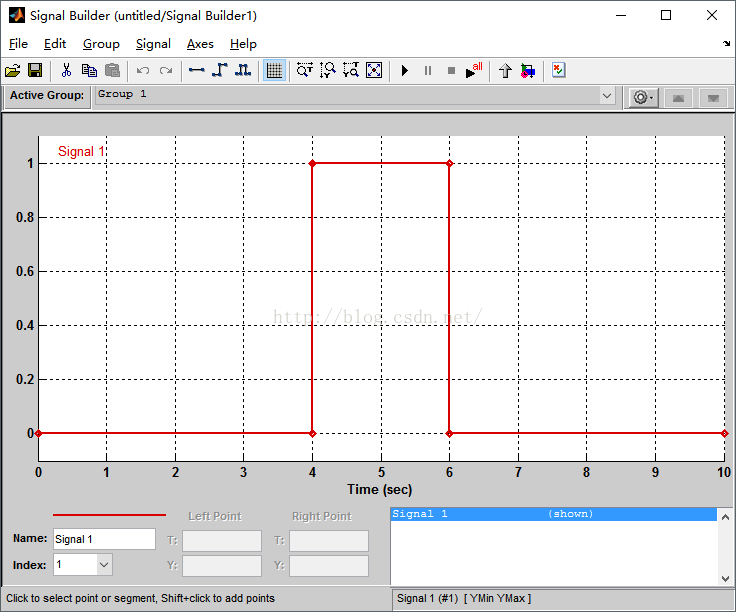

雙擊Signal Builder模塊彈出如下對話框：

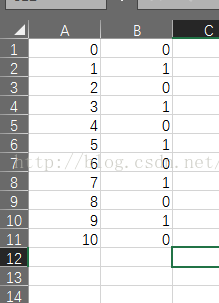

在桌面上建立名為”text.xlsx“的Excel測試文件，文件內容如下：

選擇file-import data from file，彈出下面的Import File對話框：

進行簡單的選擇和配置，右邊顯示如下導入成功時，點ok：

就會出現下面自定義信號了：

當然，我們可以在上面信號基礎上進行修改坐標以得到其他的信號，這里就不啰嗦了。

------------------------------------------------------------------------------------------------------------------

需要注意的是：

------------------------------------------------------------------------------------------------------------------

1、Excel中的兩行數據，第一行為采樣時間，嚴格遞增，第二個為對應時刻的數據值

2、Excel數據也可分成兩列來輸入，但把多余的sheet要刪掉，或者其他的sheet里面也要有數據，那樣的話，數據會一起被輸入到模型中去
