0.迁移标签
event[condition]{condition_action}/transition_action
| 标签字段 | 说明 |
|---|---|
| event | 引发迁移的事件 |
| [condition] | 条件动作与迁移的发生条件 |
| {condition_action} | 当条件为真时，执行的动作 |
| /transition_action | 发生迁移，进入目标状态前所执行的动作 |
注意：
event{condition_action}，则默认[condition]为真event[condition]，即便事件引发了迁移，但是如果条件不为真，则依然不执行迁移
1. 时间事件与顺序

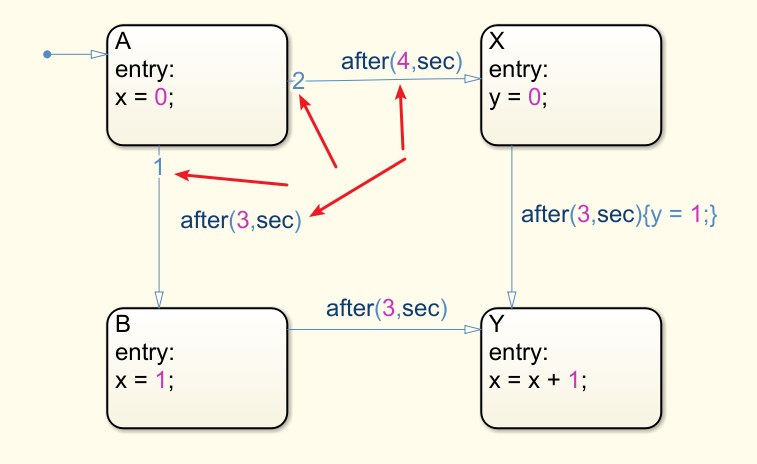

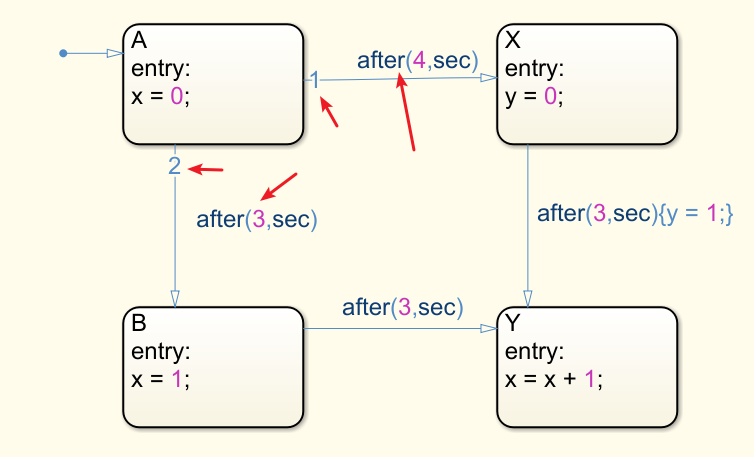

1.1 时间短的优先
时间短的优先执行，执行顺序的优先级让位于时间。
1.1.1 执行顺序1
1.1.2 执行顺序2

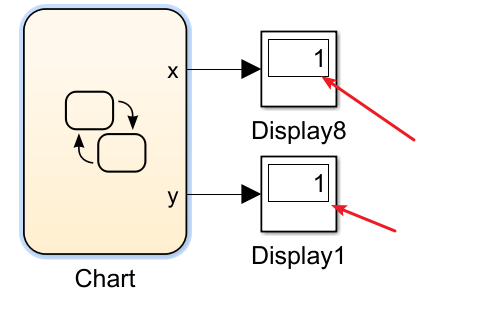

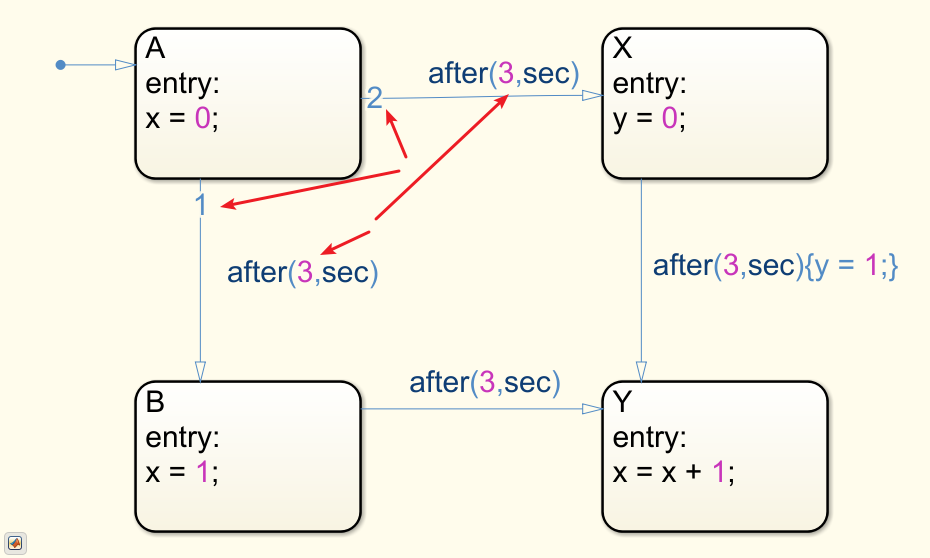

1.2 相同时间事件，默认优先顺序高的事件先执行
1.2.1 执行顺序1

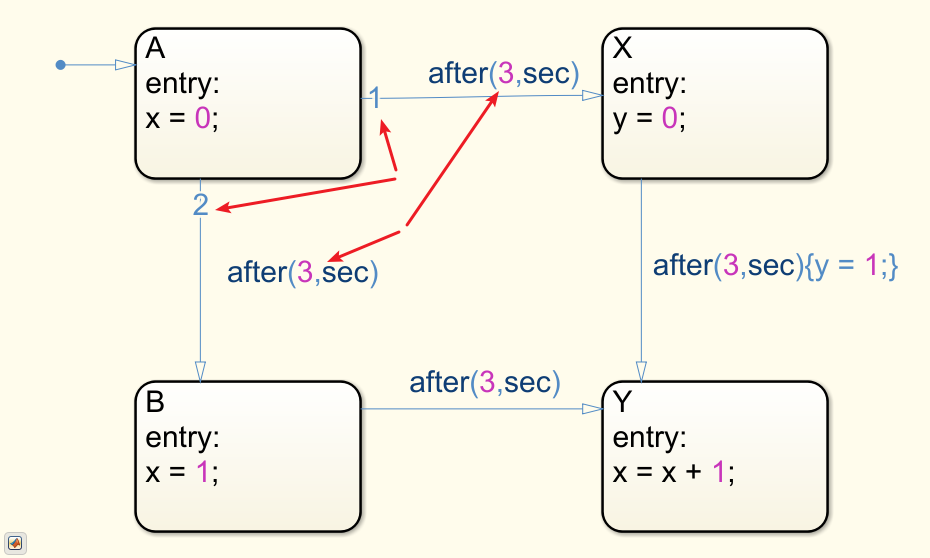

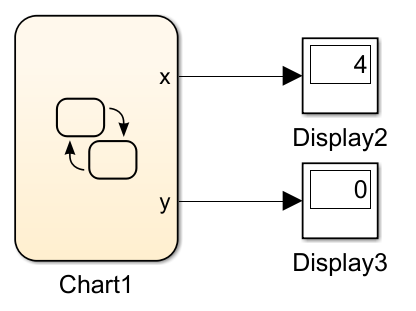

相同时间优先顺序高的先执行，运行顺序：A–>B–>Y
1.2.2 执行顺序2
相同时间优先顺序高的先执行，运行顺序：A–>X–>Y
1.3 增加节点与执行语句不影响执行顺序
1.3.1 执行顺序1

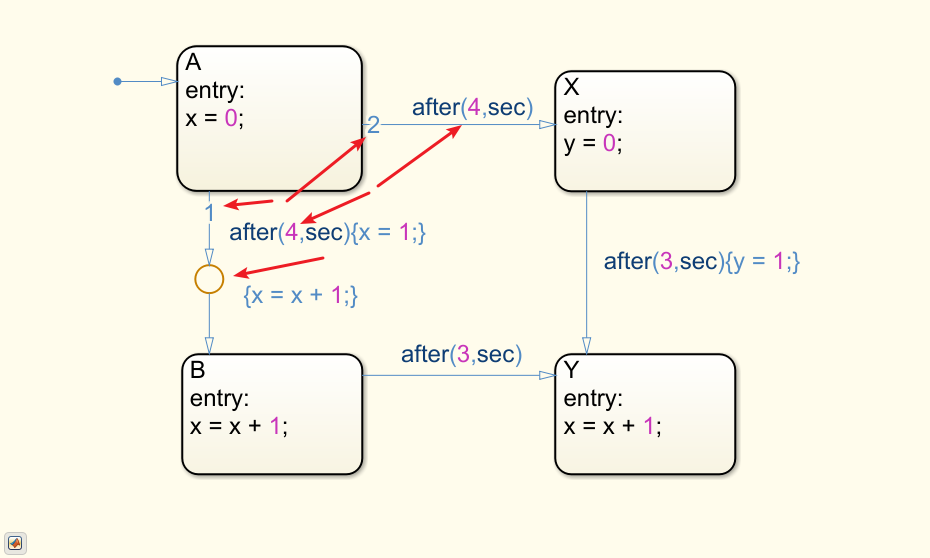

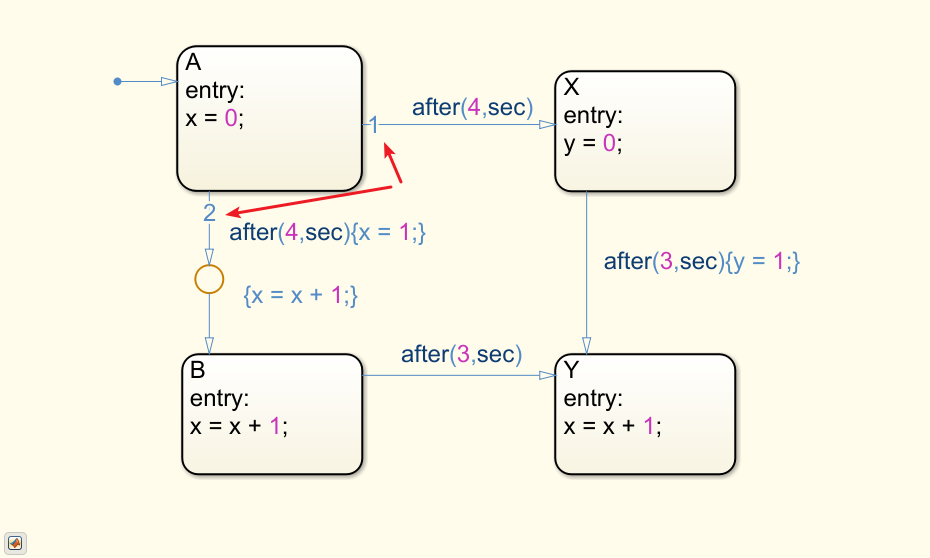

增加节点与执行语句不影响执行顺序，运行顺序：A–>B–>Y
1.3.2 执行顺序2
相同时间，改变执行顺序，运行顺序：A–>X–>Y

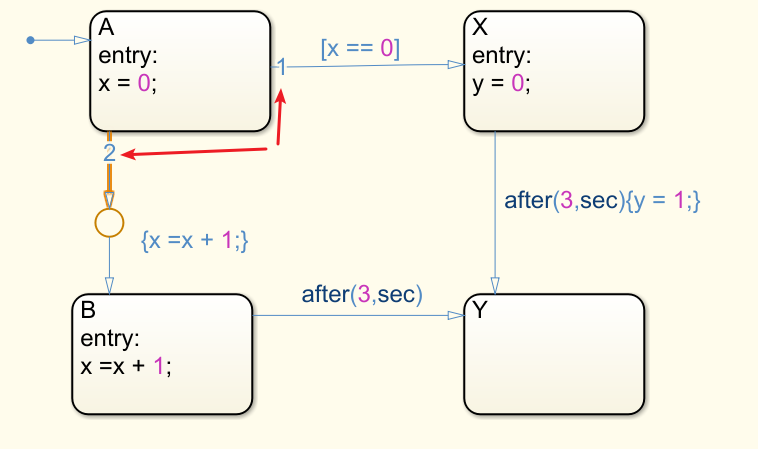

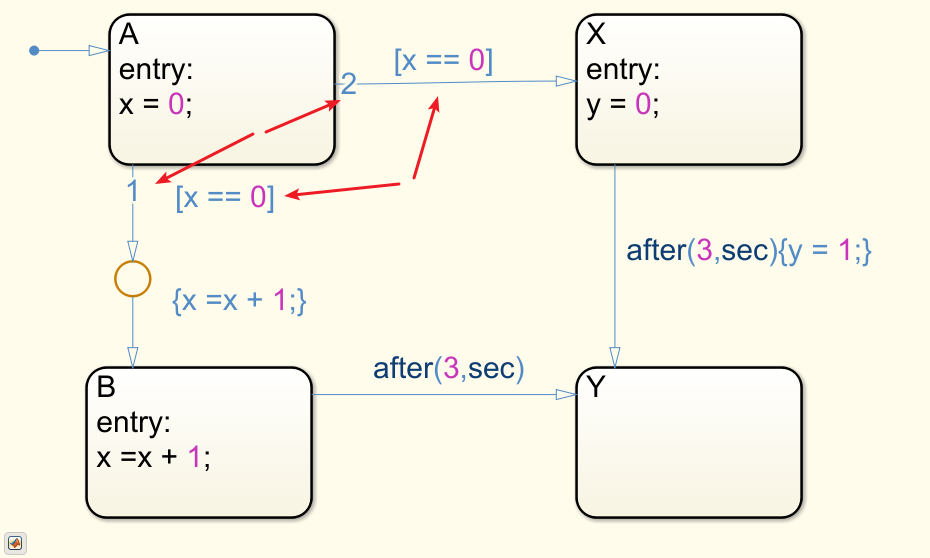

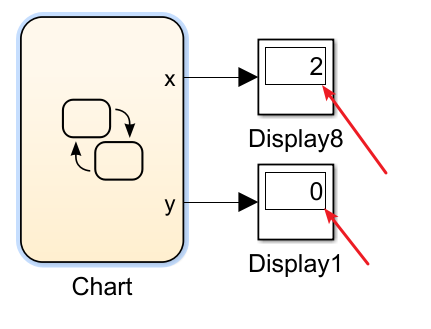

1.4 默认事件取决于执行顺序
1.4.1 执行顺序1

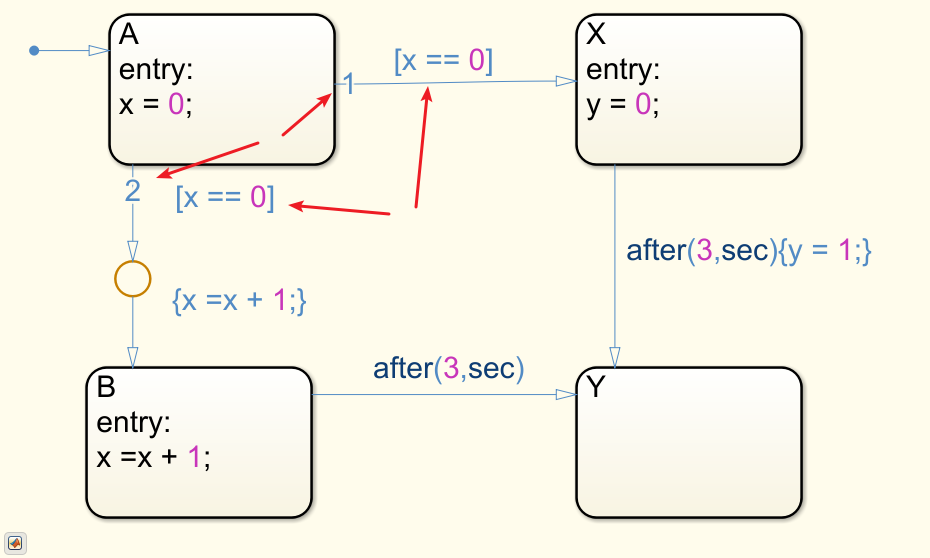

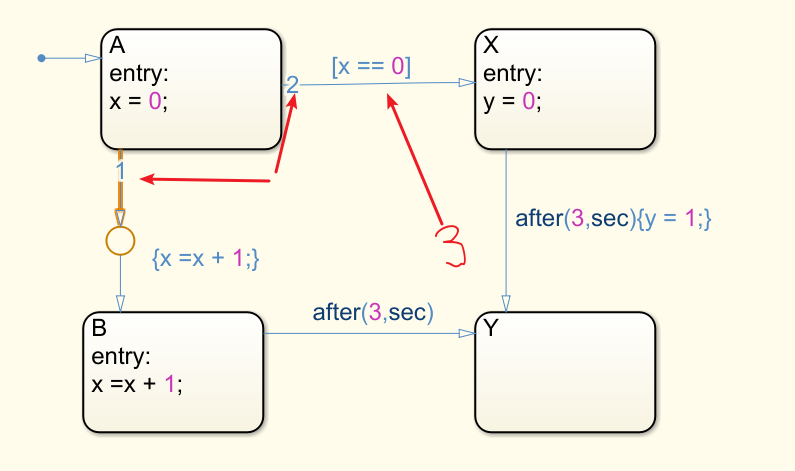

注意：箭头3所指向的是[condition]，条件不能够引发迁移，只有事件才可以引发迁移，执行顺序：A->B->Y
1.4.2 执行顺序2

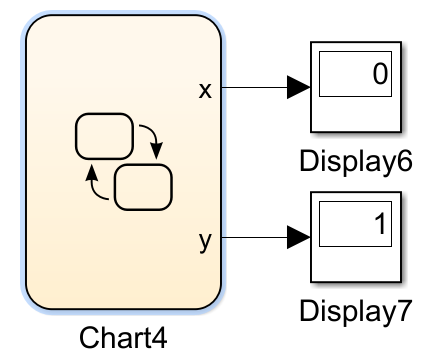

执行顺序：A->X->Y

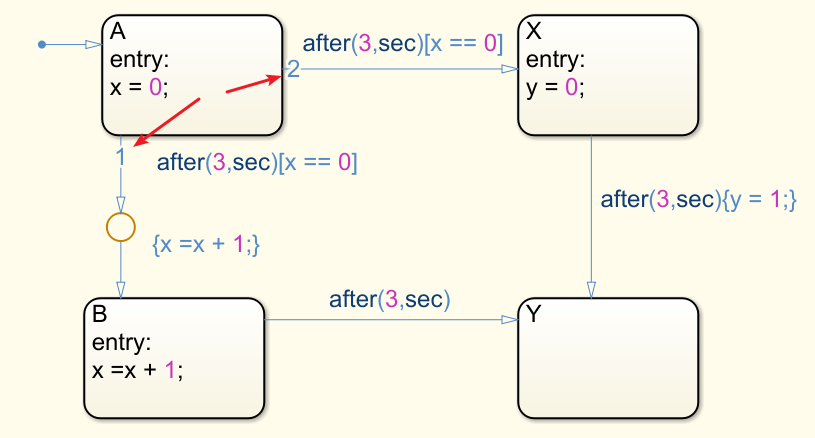

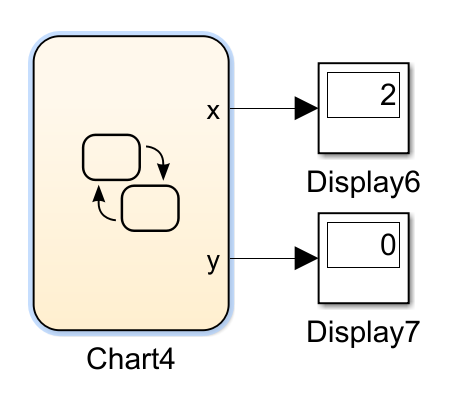

1.5 默认事件、执行顺序、条件
1.5.1 默认事件，条件为假，不执行

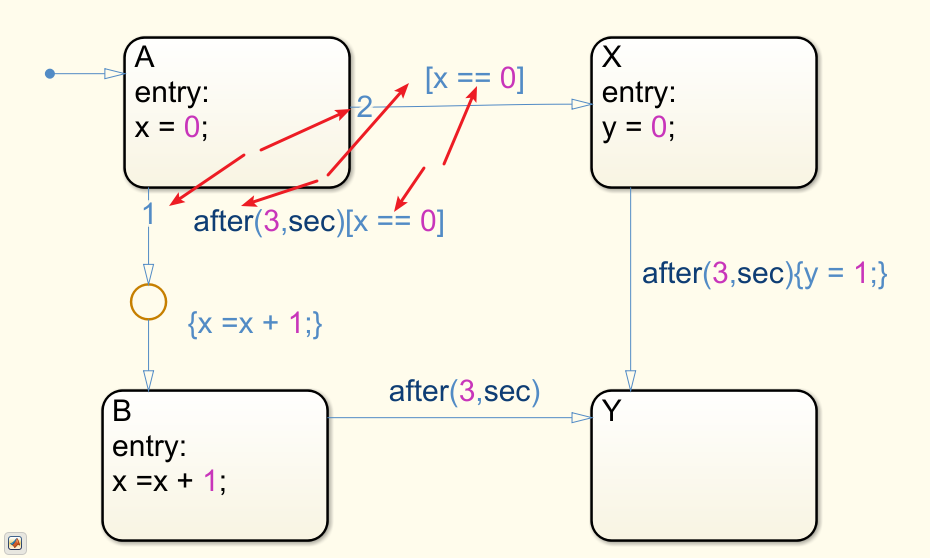

1.5.2 默认事件，条件为真，取决于执行顺序

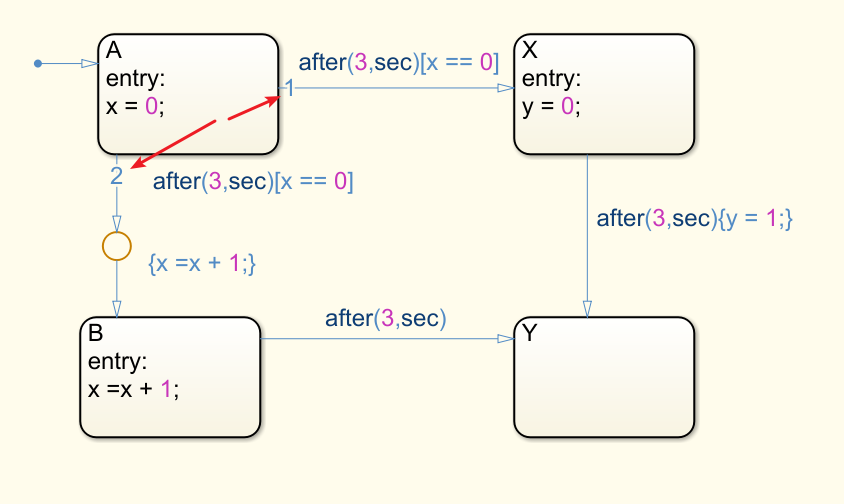

1.5.3 条件为真，默认事件先执行
1.5.4 非默认事件，条件为真，取决于执行顺序

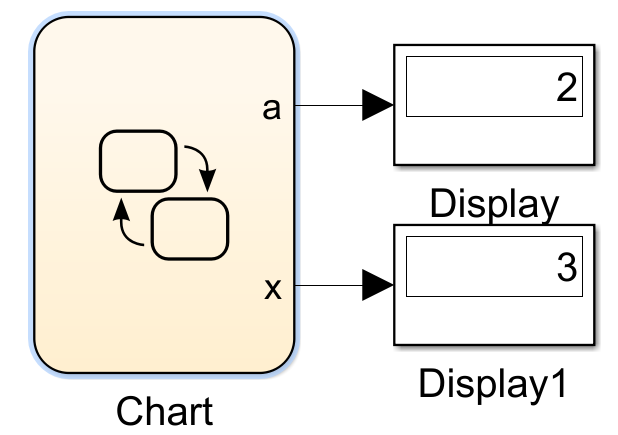

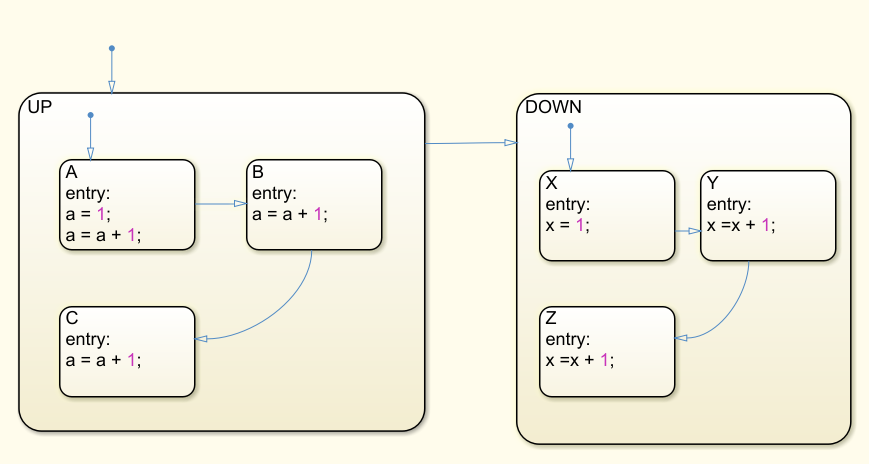

2. 外部事件与内部事件
