ode45

ode45实际上是数值分析中数值求解微分方程组的一种方法，4阶五级Runge-Kutta算法。

调用方法
复制代码[t,x]=ode45(Fun,tspan,x0,options,pars)
1
[t,x]=ode45(Fun,tspan,x0,options,pars)

其实这种方程的每一个状态变量都是t的函数，我们可以从现代控制理论的状态空间来想。因此返回[ t,x ]，其中t是一个列向量，x是n×n的矩阵，它的每一列就是其中一个状态变量随t的变化值。

t 返回列向量的时间点
X 返回对应T的求解列向量

之后定义.m函数亦或是匿名函数f = @ ( t , x )来描述微分方程组的右边部分，并且是列向量。（注意匿名函数一定是先t后x并且一定有t占位）

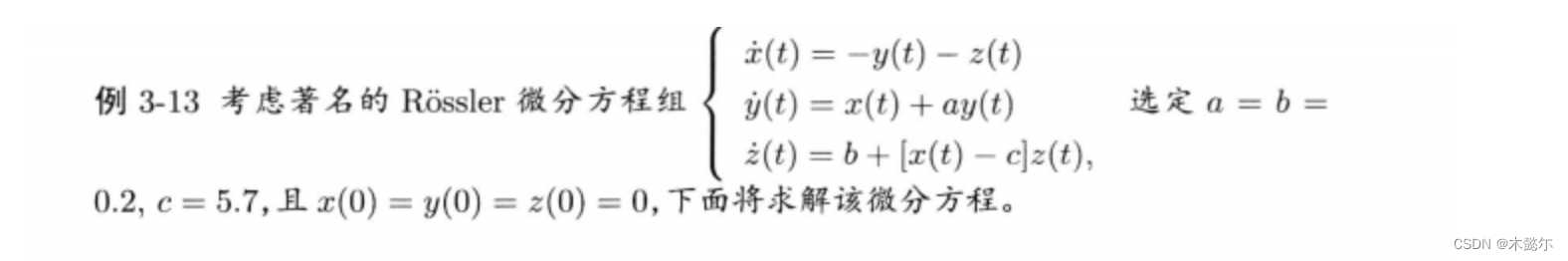

EG1:

%三维点或线图 - MATLAB plot3 - MathWorks 中国

复制代码

1
2
3
4
5
6
f = @(t,x)[-x(2)-x(3);x(1)+0.2*x(2);0.2+(x(1)-5.7)*x(3)];
[t,y] = ode45(f,[0,100],[0;0;0]);

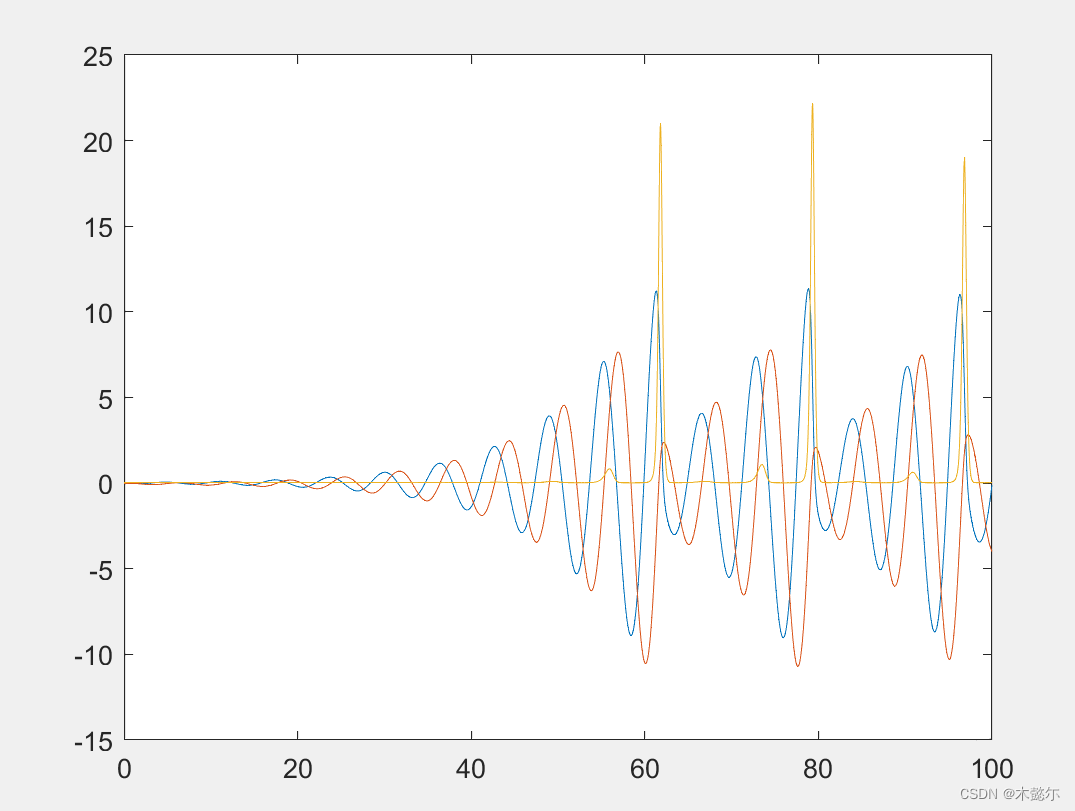

plot(t,y);
figure;

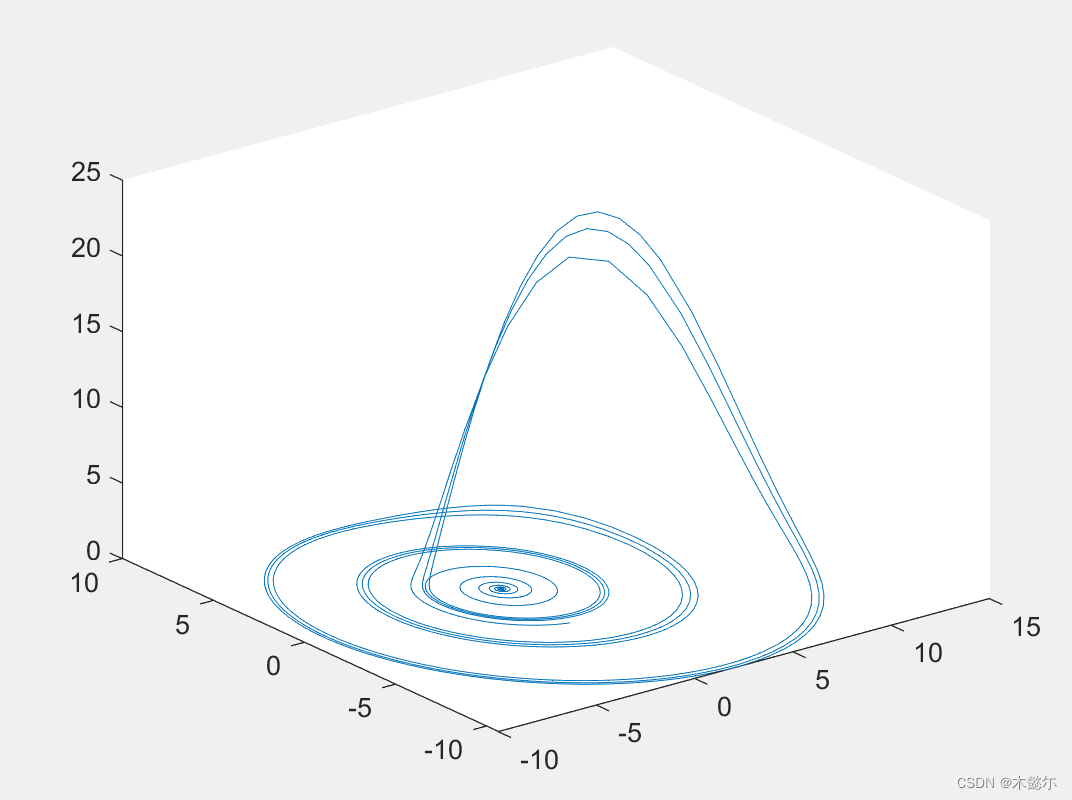

plot3(y(:,1),y(:,2),y(:,3))

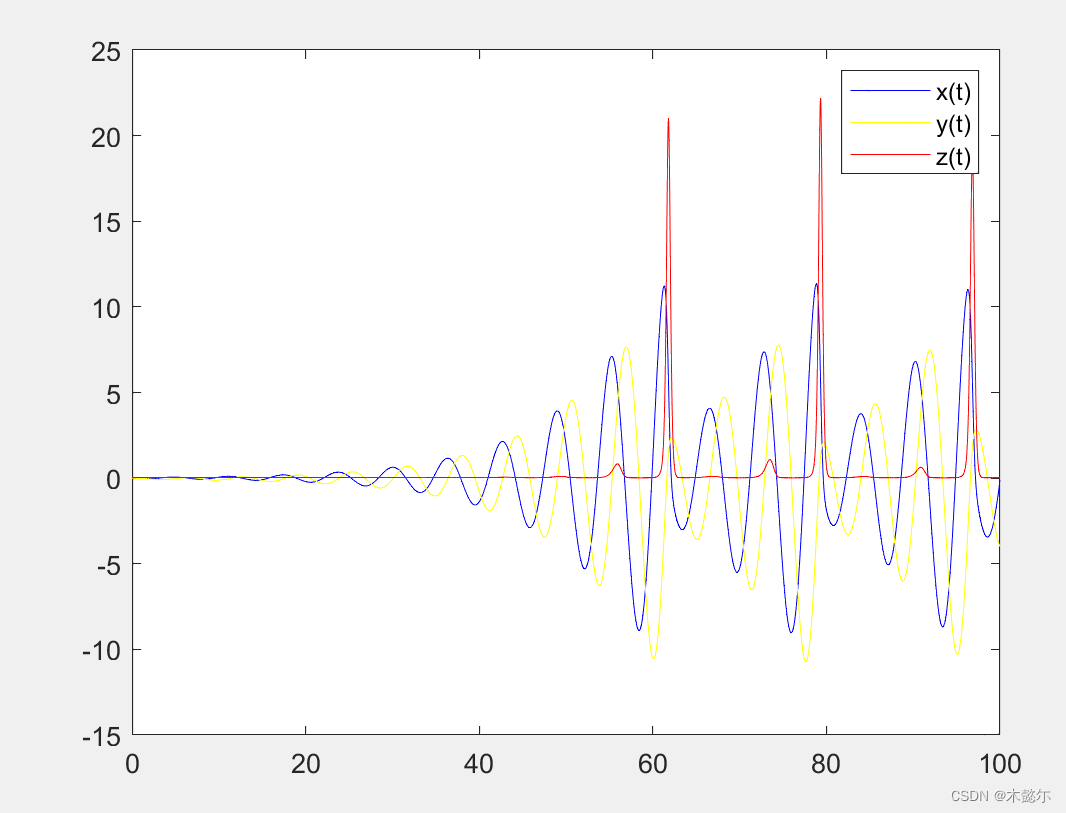

改造：

复制代码

1
2
3
4
5
6
7
8
9
10
f = @(t,x)[-x(2)-x(3);x(1)+0.2*x(2);0.2+(x(1)-5.7)*x(3)];
[t,y] = ode45(f,[0,100],[0;0;0]);
plot(t,y(:,1),"b")
hold on
plot(t,y(:,2),"y")
plot(t,y(:,3),"r")
legend("x(t)","y(t)","z(t)");
figure;
plot3(y(:,1),y(:,2),y(:,3))%第一列，第二列，第三列分别为x,y,z的数据做成三维图
