1、背景

了解博哥的同学都知道,作为一名电子爱好者,博哥除了平时乐于分享基础知识之外,还需要肩负起减轻家庭负担的责任(毕竟从农村走出来的孩子)。

目前,一般加博哥好友的人大概可以分为两类:

  • 学习知识(这一部分目前基本上都很正常运转起来,更多人还是喜欢我的ESP8266开发系列,主要着重点在于基础)
  • 项目开发、毕业设计等(这一部分内容缺失,没有一系列的帖子去记录过博哥有经历过哪些项目开发,不一定是我开发的。。。。)

所以,经过仔细考虑还是需要去介绍一下一些项目开发整理。

2、项目整理

主要分为几个项目:

  • 挪威牛栏气体检测
  • 触摸屏显示称重
  • G7物流沙盘
  • 阿里云家庭生产线

2.1 挪威牛栏气体检测

2.1.1 功能介绍

这是挪威的一个小项目,主要用来检测牛栏气体浓度。

  • 0、电源输入为110v~220v交流电。
  • 1、电路需要设计备用电源电路(也就是锂电池部分)。当电源停电时,自动启动备用电源。
  • 2、MQ传感器探头不直接焊接在PCB板,而是通过座子接入。
  • 3、 每x秒(x=1或者其他)读取一次MQ的值,并计算出CH4, CO2, NH3, H2S ppm值。
  • 4、显示屏显示ppm值和pm2.5值以及温湿度值。
  • 5、当这些值任意一个超过限定值时,就发送一条短信
  • 6、当备用电源启动时,也发送一条短信。

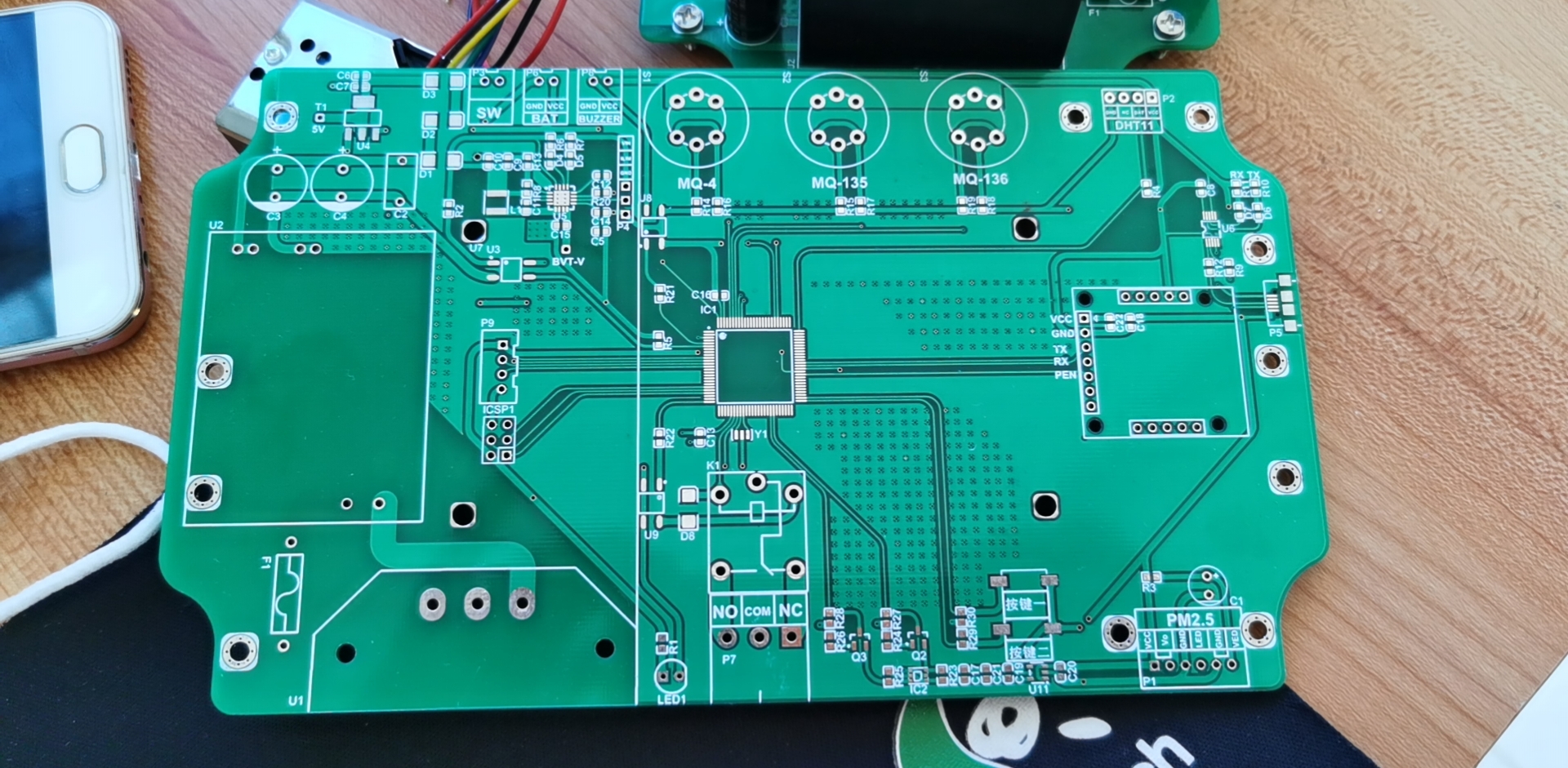

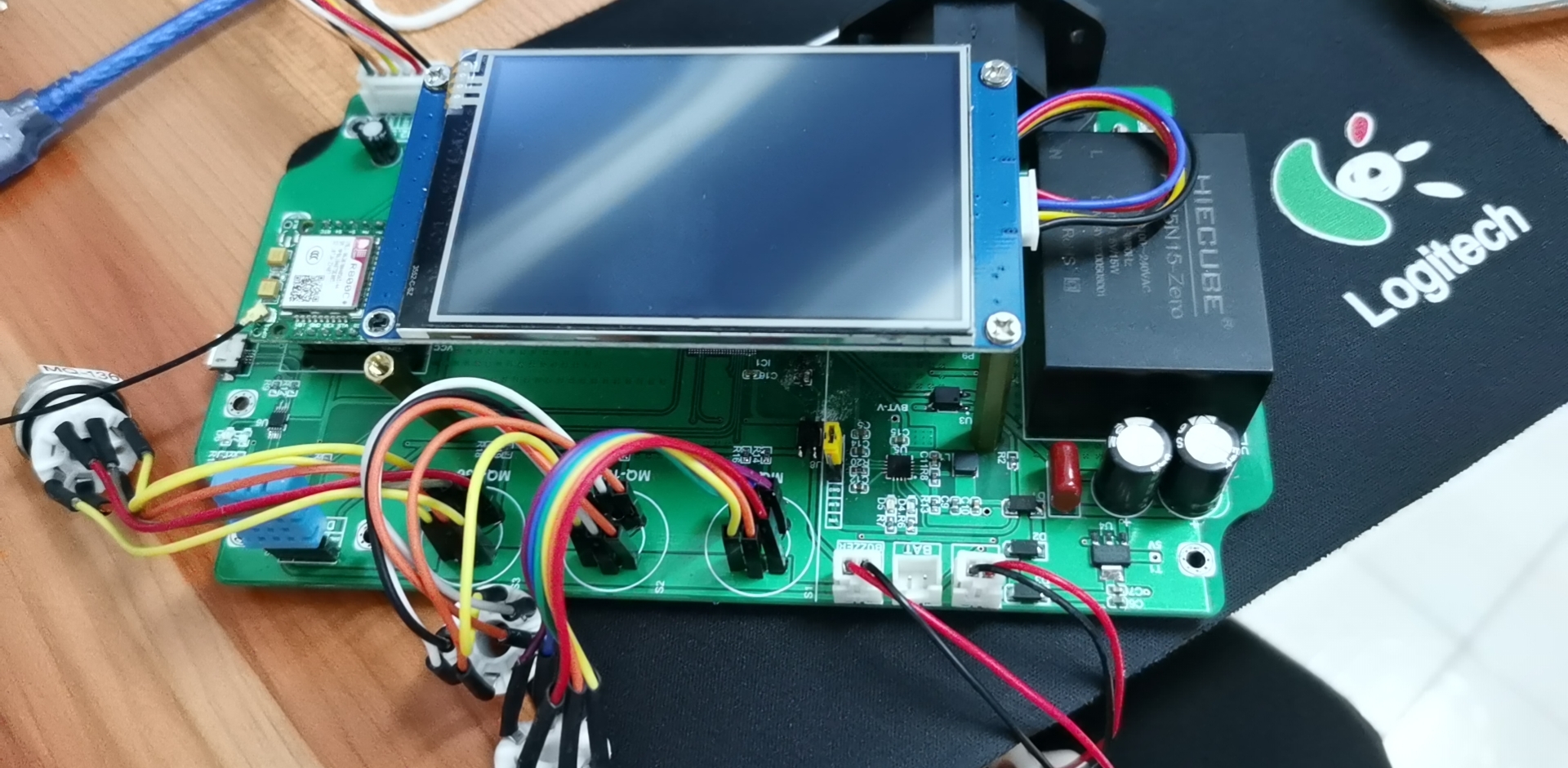

2.1.2 实物图片

1、1* ATmega2560-16AU及其配套的阻容器件
2、1* 3.5寸触摸屏
3、1*MQ4 传感器(测 CH4)
4、1*MQ135 传感器(测NH3)
5、1*MQ136 传感器(测 H2S)
6、1*SGP30芯片(测 CO2)
7、1*DHT11(测温湿度)
8、1压电式有源蜂鸣器
9、1
5v继电器

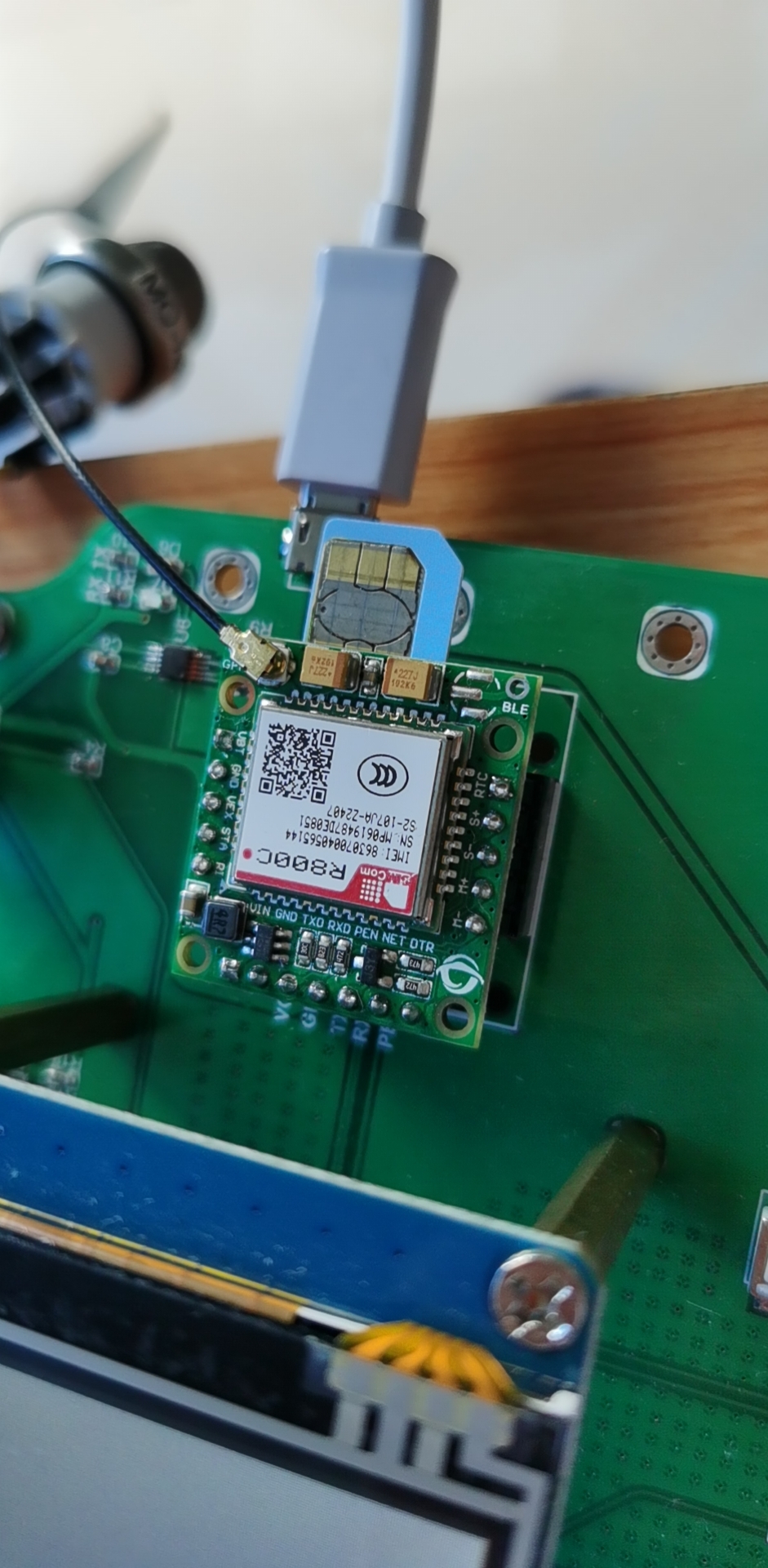

10、1*GSM868模块
11、1*灰尘传感器(测PM2.5)
12、可充电电池组
13、其他器件,如电阻、电容、指示灯、电源开关等

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

2.1.3 视频

演示视频暂时无法上传(需要的可以另外帖子留言

2.1.4 源代码

暂未公开

2.2 触摸屏显示称重

2.2.1 功能介绍

在这里插入图片描述

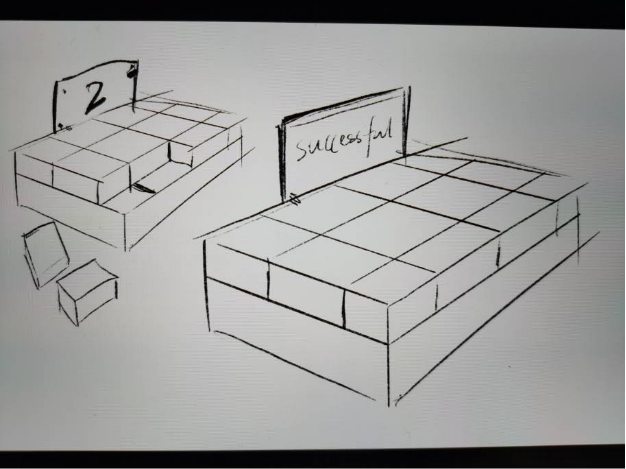

  • 1、一共12个相同的物块,放在称重平台。

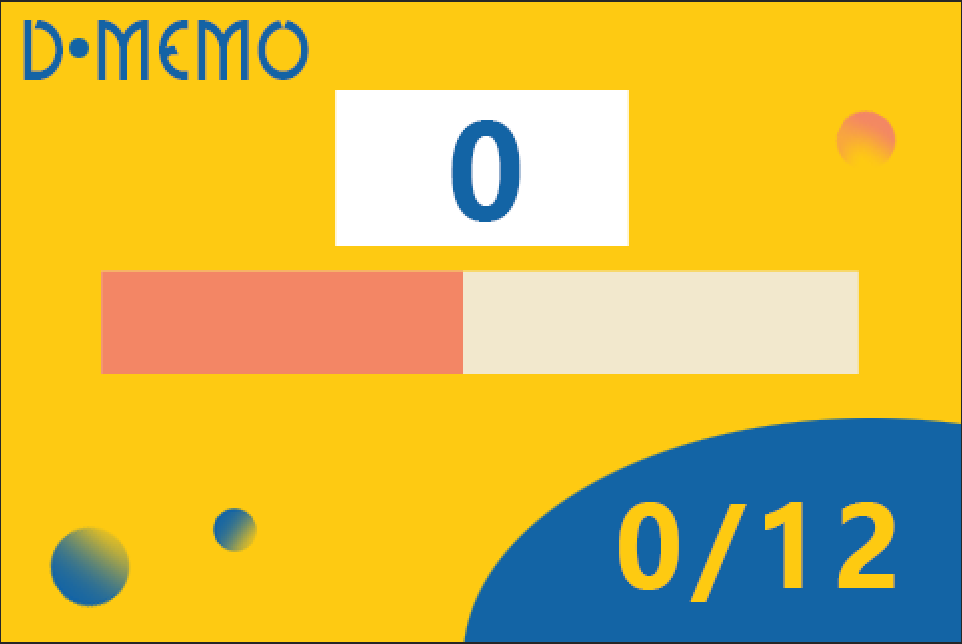

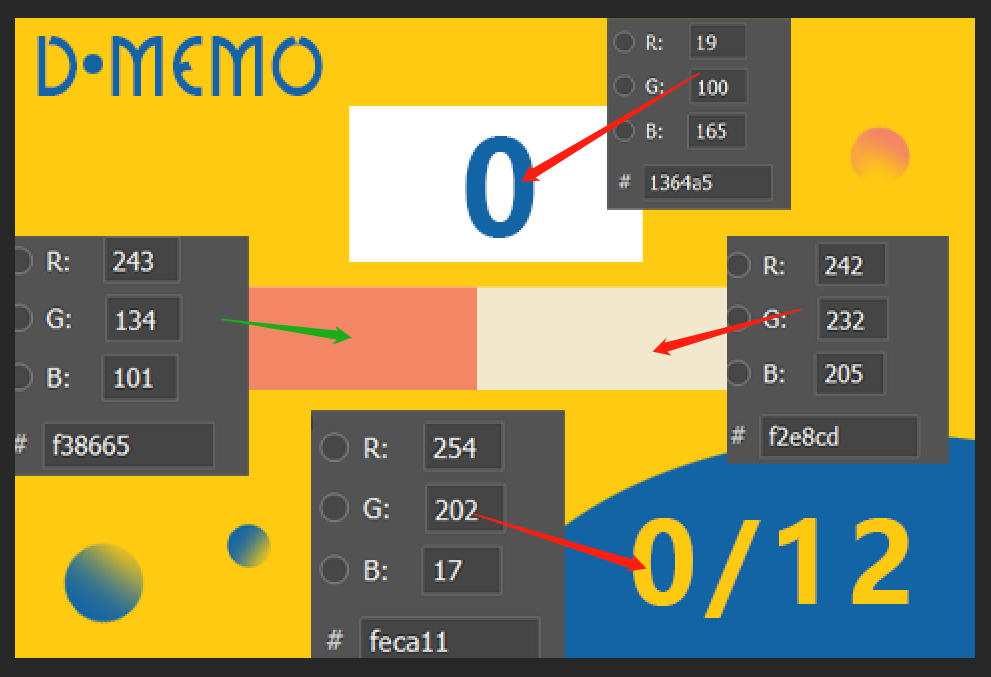

  • 2、当在对应位置放置1个物块后,就亮一颗灯(白色暖光色)。HMI屏幕显示对应的数量,屏幕右下角显示剩余个数。中间一个大数字显示剩余个数(假如剩4个),右下角显示已完成个数8/12。

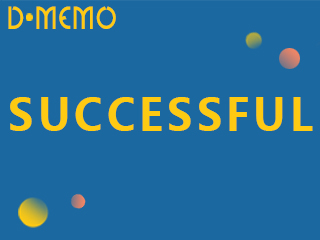

  • 3、当12个位置都放满后,12颗灯就闪烁闪一圈就行,且HMI屏幕显示successful。
  • 4、RGB值需要支持调整,例如灯光亮度。

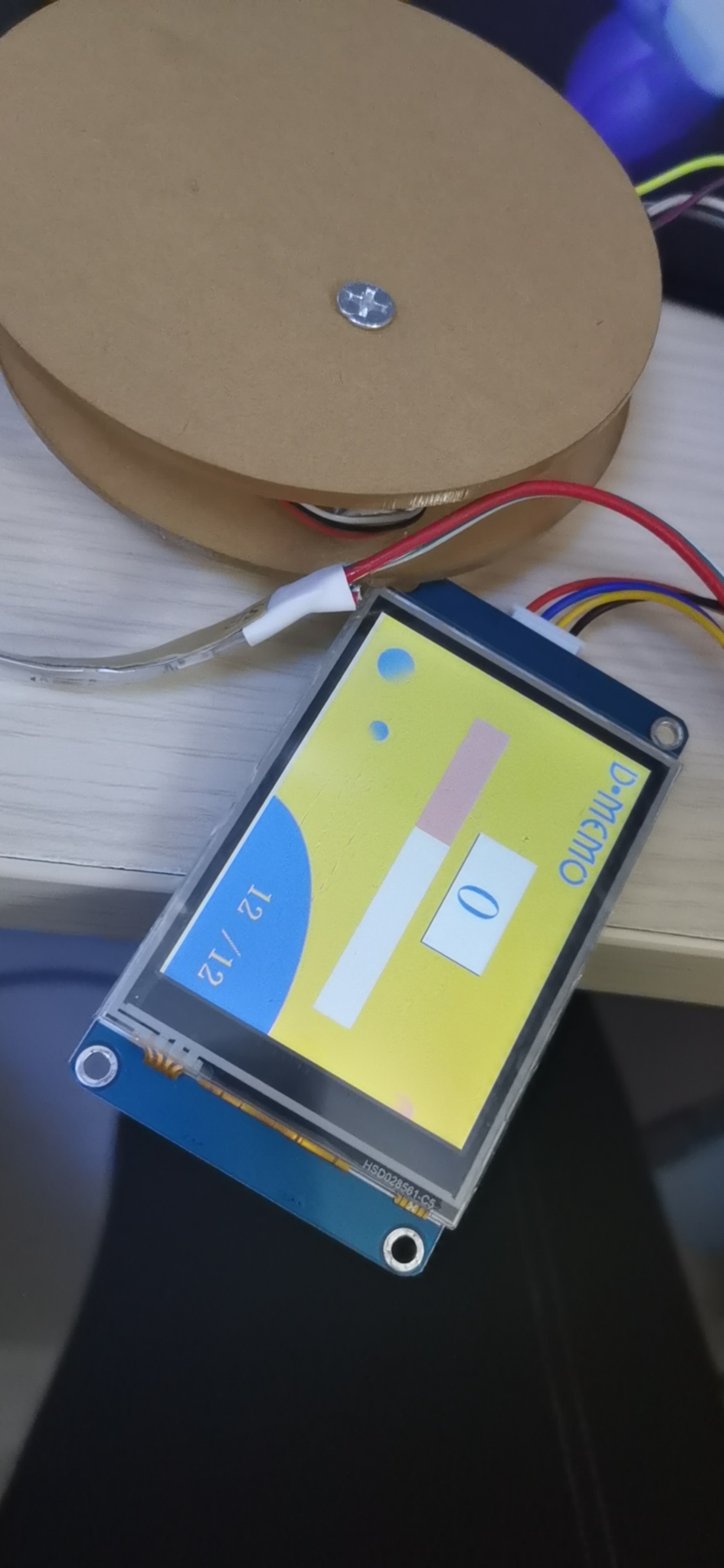

2.2.2 实物图片

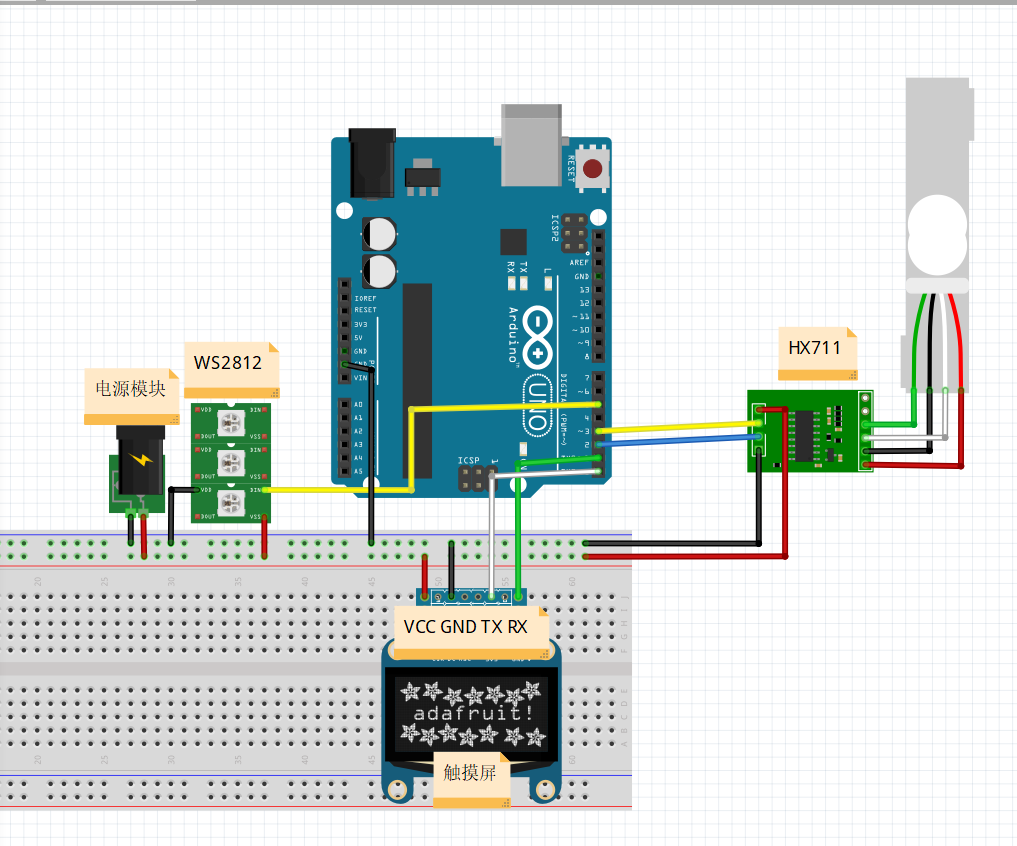

1、1Arduino uno
2、1
HX711模块称重套件
3、1*12颗WS2812 RGB灯条
3、其他可能需要的元器件(按钮、电阻、电容、导线等)

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

2.2.3 视频

演示视频暂时无法上传(需要的可以另外帖子留言

2.2.4 源代码

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
#include "HX711.h" #include <Adafruit_NeoPixel.h> #define PIN 5 //LED引脚 #define NUMPIXELS 12 //LED数量 #define loding_delay 10 //进度条响应速度,数值越大响应越慢 Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800); const int LOADCELL_DOUT_PIN = 2; //HX711驱动DOUT引脚 const int LOADCELL_SCK_PIN = 3; //HX711驱动CLK引脚 bool change_flag = 0; bool LED_flag = 1; int LED_num = 0; int Old_num = 0; int J_val = 0; int Old_J_val = 0; int Old_val = 0; char payload[30]; char End[] = {0xff,0xff,0xff}; int Bright = 200; //LED亮度设置 0-255 #define PIN 5 //LED引脚 #define NUMPIXELS 12 //LED数量 float calibration_factor = 415; //重力校准系数 float units; //储存质量变量,单位g float units_flag = 7.5; //单个物品重量设置,单位g float units_Debug = 1; //质量误差设置 HX711 scale; void setup() { Serial.begin(9600); scale.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN); scale.set_scale(calibration_factor); //重力常量初始化 scale.tare(); //质量置0(去皮) pixels.begin(); //LED初始化 pixels.setBrightness(Bright); //LED亮度设置 } void loop() { get_Weight(); //获取质量 getLED_Num(); //获取LED模式 tft_Run(); //刷新屏幕显示 LED_Run(); //刷新LED状态 J_val = map(LED_num,0,12,0,100); j_val(); //屏幕进度条单独刷新 } /********获取质量函数*********/ void get_Weight(){ if (scale.is_ready()) { //检测传感器是否就绪 units = scale.get_units(); //更新重量 //Serial.print("HX711 reading: "); //串口打印重量调试时可打开 //Serial.println(units); } } /********质量状态转化函数*********/ void getLED_Num(){ if(units < (units_flag - units_Debug)){LED_num = 0;} else if(units > (units_flag - units_Debug) && units < (units_flag*2 - units_Debug)){LED_num = 1;} else if(units > (units_flag*2 - units_Debug) && units < (units_flag*3 - units_Debug)){LED_num = 2;} else if(units > (units_flag*3 - units_Debug) && units < (units_flag*4 - units_Debug)){LED_num = 3;} else if(units > (units_flag*4 - units_Debug) && units < (units_flag*5 - units_Debug)){LED_num = 4;} else if(units > (units_flag*5 - units_Debug) && units < (units_flag*6 - units_Debug)){LED_num = 5;} else if(units > (units_flag*6 - units_Debug) && units < (units_flag*7 - units_Debug)){LED_num = 6;} else if(units > (units_flag*7 - units_Debug) && units < (units_flag*8 - units_Debug)){LED_num = 7;} else if(units > (units_flag*8 - units_Debug) && units < (units_flag*9 - units_Debug)){LED_num = 8;} else if(units > (units_flag*9 - units_Debug) && units < (units_flag*10 - units_Debug)){LED_num = 9;} else if(units > (units_flag*10 - units_Debug) && units < (units_flag*11 - units_Debug)){LED_num = 10;} else if(units > (units_flag*11 - units_Debug) && units < (units_flag*12 - units_Debug)){LED_num = 11;} else if(units > (units_flag*12 - units_Debug)){LED_num = 12;} } /********显示屏状态刷新函数*********/ void tft_Run(){ if(LED_num != Old_num){ //减少不必要的串口输出 Old_num = LED_num; //更新状态 if(LED_num <= 11){ if(change_flag == 1){ //页面切换标志位,防止不必要的刷新 sprintf(payload,"page 0"); Serial.print(payload); //切换到页面0 Serial.print(End); change_flag = 0; } sprintf(payload,"t0.txt="%d"",LED_num); Serial.print(payload); //更新t0状态 Serial.print(End); sprintf(payload,"t1.txt="%d"",(12-LED_num)); Serial.print(payload); //更新t1状态 Serial.print(End); } else{ sprintf(payload,"page 1"); Serial.print(payload); //切换到页面1 Serial.print(End); change_flag = 1; //重置切换标志位 } } } /********进度条状态刷新函数*********/ void j_val(){ if(Old_J_val != J_val){ Old_J_val = J_val; for(Old_val;Old_val < J_val;Old_val++){ sprintf(payload,"j0.val=%d",Old_val); Serial.print(payload); Serial.print(End); delay(loding_delay); } for(Old_val;Old_val > J_val;Old_val--){ sprintf(payload,"j0.val=%d",Old_val); Serial.print(payload); Serial.print(End); delay(loding_delay); } } } /********LED状态刷新函数*********/ void LED_Run(){ if(LED_num == 0){ //没有时将灯熄灭 pixels.clear(); pixels.show(); LED_flag = 1; } else if(LED_num == 12){ //12个全满时闪烁一圈 if(LED_flag == 1){ pixels.clear(); LED_flag = 0; for(int i = 0;i < 12;i++){ pixels.setPixelColor(i, pixels.Color(255, 255, 255)); pixels.show(); delay(100); } } } else{ //其他情况点亮对应数量的灯 pixels.clear(); LED_flag = 1; for(int m = 0; m < (LED_num); m++){ pixels.setPixelColor(m, pixels.Color(255, 255, 255)); } pixels.show(); } }

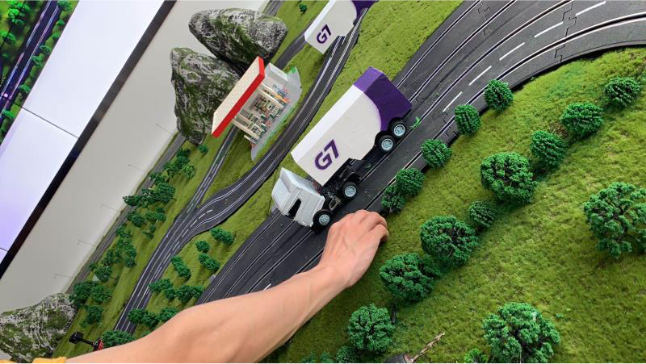

2.3 G7物流沙盘

2.3.1 功能介绍

  • 1、车子是独立运行,当车子进入红外传感器是,会停留约1min。
  • 2、当第1个红外传感器检测到车子时,Arduino串口发送十六进制数据 0xEE 0X01。以此类推第2个红外传感器发送0xEE 0x02,第15个就发送0xEE 0x0F。
  • 3、从车子进入某个红外传感器到车子离开,有且只有发送一次十六进制数据。

在这里插入图片描述

2.3.2 实物图片

1、1Arduino uno/nano
2、15
红外传感器,传感器到Arduino的线长是3m。
3、其他可能需要的元器件(面包板、按钮、电阻、电容、导线等)

2.3.3 视频

演示视频暂时无法上传(需要的可以另外帖子留言

2.3.4 源代码

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
#define versions "FirmwareVersions:V3.0" /**************************引脚定义***************************/ //注A6、A7脚只能作为模拟信号 #define Switch_1 A0 #define Switch_2 A1 #define Switch_3 A2 #define Switch_4 A3 #define Switch_5 A4 #define Switch_6 3 #define Switch_7 4 #define Switch_8 5 #define Switch_9 6 #define Switch_10 7 #define Switch_11 8 #define Switch_12 9 #define Switch_13 10 #define Switch_14 11 #define Switch_15 12 #define MAX485_RDE 13 bool Scan_flag = 1; //扫描标志位 bool Set_State = 0; //触发电平设置 char Sent_Data[] = {0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0A,0x0B,0x0C,0x0D,0x0E,0x0F}; char Sent_void[1]; char Sent_head[] = {0xEE}; char Last_Sent_void[1]; void setup(){ Serial.begin(9600,SERIAL_8N1); //Arduino Serial UART Config pinMode(Switch_1,INPUT); pinMode(Switch_2,INPUT); pinMode(Switch_3,INPUT); pinMode(Switch_4,INPUT); pinMode(Switch_5,INPUT); pinMode(Switch_6,INPUT); pinMode(Switch_7,INPUT); pinMode(Switch_8,INPUT); pinMode(Switch_9,INPUT); pinMode(Switch_10,INPUT); pinMode(Switch_11,INPUT); pinMode(Switch_12,INPUT); pinMode(Switch_13,INPUT); pinMode(Switch_14,INPUT); pinMode(Switch_15,INPUT); pinMode(MAX485_RDE,OUTPUT); digitalWrite(MAX485_RDE,HIGH); } /**************************按键扫描函数***************************/ void Switch_Scan(){ if (Scan_flag == 1){ if(digitalRead(Switch_1) == Set_State){Sent_void[0] = Sent_Data[0];} if(digitalRead(Switch_2) == Set_State){Sent_void[0] = Sent_Data[1];} if(digitalRead(Switch_3) == Set_State){Sent_void[0] = Sent_Data[2];} if(digitalRead(Switch_4) == Set_State){Sent_void[0] = Sent_Data[3];} if(digitalRead(Switch_5) == Set_State){Sent_void[0] = Sent_Data[4];} if(digitalRead(Switch_6) == Set_State){Sent_void[0] = Sent_Data[5];} if(digitalRead(Switch_7) == Set_State){Sent_void[0] = Sent_Data[6];} if(digitalRead(Switch_8) == Set_State){Sent_void[0] = Sent_Data[7];} if(digitalRead(Switch_9) == Set_State){Sent_void[0] = Sent_Data[8];} if(digitalRead(Switch_10) == Set_State){Sent_void[0] = Sent_Data[9];} if(digitalRead(Switch_11) == Set_State){Sent_void[0] = Sent_Data[10];} if(digitalRead(Switch_12) == Set_State){Sent_void[0] = Sent_Data[11];} if(digitalRead(Switch_13) == Set_State){Sent_void[0] = Sent_Data[12];} if(digitalRead(Switch_14) == Set_State){Sent_void[0] = Sent_Data[13];} if(digitalRead(Switch_15) == Set_State){Sent_void[0] = Sent_Data[14];} } } /**************************数据发送函数***************************/ void Send(){ if(Sent_void[0] != Last_Sent_void[0]){ Last_Sent_void[0] = Sent_void[0]; //Serial.print("chang"); Serial.write(Sent_head); Serial.write(Sent_void[0]); } } void loop(){ Switch_Scan(); Send(); }

2.4 阿里云家庭生产线

2.4.1 功能介绍

  • 1、阿里云物联网平台设置3个温度值起始加热温度T1(Start_heating)、停止加热温度T2(Stop_heating)、过热通风温度T3(Ventilate_temp)。
  • 2、nodemcu读取阿里云设置的3个温度值。
  • 3、nodemcu把3个温度值通过串口的形式发给Arduino。
  • 4、Arduino实时监测8个DS18B20传感器的数据。
  • 5、当8个温度值,任意一个低于T1,则给高电平闭合8合1对应的继电器。如果对应的通风口打开(即Switch_L6或Switch_R6是低电平),则给高低电平反转左边或者右边2合1对应的继电器。直到Switch_L6或Switch_R6是高电平。
  • 6、当8个温度值,任意一个高于T2,则给低电平断开8合1对应的继电器。
  • 7、当左边或者右边的4个温度值的平均值,高于T3。如果Switch_L5/Switch_R5为低电平,则高电平闭合Relay_L5/R5,低电平断开Relay_L6/R6,实现正转。反之,如果Switch_L5/R5为高电平,则低电平断开Relay_L5/R5、L6/R6实现停止。
  • 8、12个微动限位开关,按下是高电平、不按下是低电平。其中8个和DS18B20传感器对应,按下表示盖子盖上,不按下表示盖子打开。另外4个(Switch_L5、Switch_L6、Switch_R5、Switch_R6)作为限位开关。
    当按下Switch_L5或Switch_L6时,低电平断开2个对应的继电器(Relay_L5、L6)
    同理当按下Switch_R5或Switch_R6时,低电平断开2个对应的继电器(Relay_R5、R6)
  • 9、设置的3个温度值,需要断电保存。也就是断电重新开机,需要恢复上一次设置的值。当然如果阿里云重新设置了其中的一个或多个温度值,则也要同步更新。
  • 10、要把8个DS18B20传感器的数据和12个微动开关的状态,以及12个继电器的状态显示在云端。
  • 11、特别重要:如果是首次降温到T1,在降温过程中不管温度如何,都不操作12个继电器。当不是首次低于T1,也可以通过阿里云的开关恢复到首次降温。

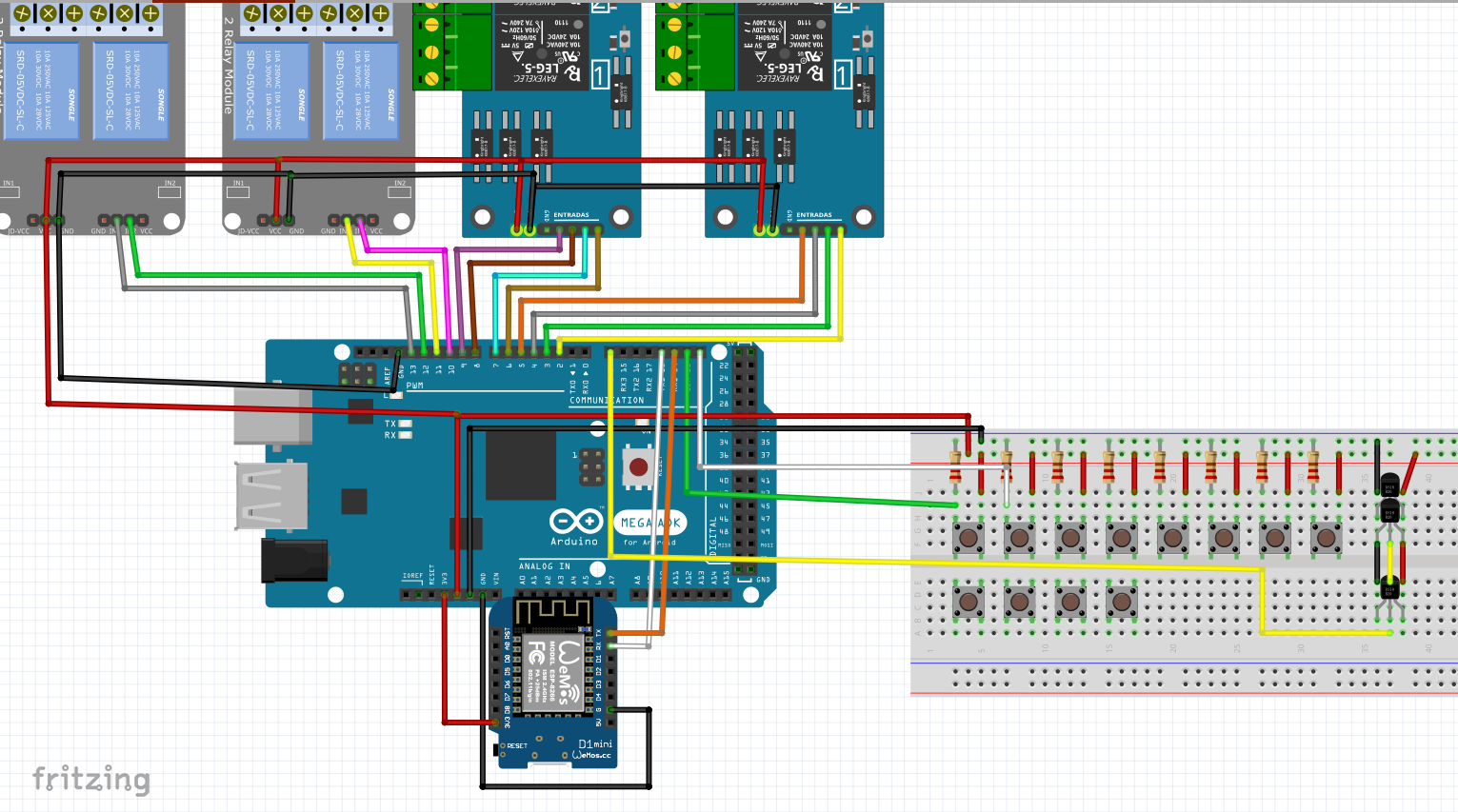

2.4.2 实物图片

1、Arduino mega 2560代码
2、nodemcu 8266 代码

在这里插入图片描述

2.4.3 视频

演示视频暂时无法上传(需要的可以另外帖子留言

2.4.4 源代码

Mega2560:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
#include <DallasTemperature.h> #include <EEPROM.h> int addr = 0; bool first_flag = 1; //首次加热标志位 unsigned long lastSend = 0; //上传时间现态 unsigned long last_SendF = 0; //刷新时间现态 unsigned long eeprom_Send = 0; union data{ float a; byte b[4];//一个float4字节 }; data EP_T1,EP_T2,EP_T3,EP_T4; bool L_Wind_flag ;//左通风状态 bool R_Wind_flag ;//右通风状态 float Temperature_L1; float Temperature_L2; float Temperature_L3; float Temperature_L4; float Temperature_R1; float Temperature_R2; float Temperature_R3; float Temperature_R4; float Average_L ; float Average_R ; float T1 ; //起始加热温度 float T2 ; //停止加热温度 float T3 ; //停止通风温度 float T4 ; //过热通风温度 float Old_T1 = T1; //起始加热温度 float Old_T2 = T2; //停止加热温度 float Old_T3 = T3; //停止通风温度 float Old_T4 = T4; //过热通风温度 String Clouddata[5] = {""}; bool Switch_L1; //盒子状态 bool Switch_L2; bool Switch_L3; bool Switch_L4; bool Switch_L5; bool Switch_L6; bool Switch_R1; bool Switch_R2; bool Switch_R3; bool Switch_R4; bool Switch_R5; bool Switch_R6; bool Relay_L1; //继电器状态 bool Relay_L2; bool Relay_L3; bool Relay_L4; bool Relay_L5; bool Relay_L6; bool Relay_R1; bool Relay_R2; bool Relay_R3; bool Relay_R4; bool Relay_R5; bool Relay_R6; #define Switch_Pin_L1 20 #define Switch_Pin_L2 21 #define Switch_Pin_L3 22 #define Switch_Pin_L4 23 #define Switch_Pin_L5 28 #define Switch_Pin_L6 29 #define Switch_Pin_R1 24 #define Switch_Pin_R2 25 #define Switch_Pin_R3 26 #define Switch_Pin_R4 27 #define Switch_Pin_R5 30 #define Switch_Pin_R6 31 #define Relay_Pin_L1 2 #define Relay_Pin_L2 3 #define Relay_Pin_L3 4 #define Relay_Pin_L4 5 #define Relay_Pin_L5 10 #define Relay_Pin_L6 11 #define Relay_Pin_R1 6 #define Relay_Pin_R2 7 #define Relay_Pin_R3 8 #define Relay_Pin_R4 9 #define Relay_Pin_R5 12 #define Relay_Pin_R6 13 #define button_state HIGH //按钮按下时电平 #define Hot_state HIGH //继电器加热电平 #define ONE_WIRE_BUS 14 //温度传感器数据总线连接在IO14 OneWire oneWire(ONE_WIRE_BUS); //声明 DallasTemperature sensors(&oneWire); //声明 DeviceAddress myDS18B20[8]; //声明一个地址对象 //获取数据 void get_data(){ if(Serial1.available() > 0){ String Rawdata = ""; while (Serial1.available() > 0){ Rawdata += char(Serial1.read()); delay(2); } // Serial.println(Rawdata); int index = 0; for(int i = 0; i < Rawdata.length(); i++){ if(Rawdata[i]==','){ Clouddata[index] = ""; for(i++; Rawdata[i]!=','; i++){ Clouddata[index] += Rawdata[i]; } // Serial.println(String("i=")+ i); // Serial.println(Clouddata[index]); if(i < Rawdata.length() - 2)i--; index++; } } T1 = Clouddata[0].toFloat(); T2 = Clouddata[1].toFloat(); T3 = Clouddata[2].toFloat(); T4 = Clouddata[3].toFloat(); } } //校验数据 void data_Check(){ if(T1 > Old_T2 || T1 == 0){T1 = Old_T1;} else{Old_T1 = T1;} if(T2 > Old_T3 || T2 == 0){T2 = Old_T2;} else{Old_T2 = T2;} if(T3 > Old_T4 || T3 == 0){T3 = Old_T3;} else{Old_T3 = T3;} if(T4 < Old_T3 || T4 == 0){T4 = Old_T4;} else{Old_T4 = T4;} } //发送数据 void sent_data(){ String all_data = ","+ String(Temperature_L1)+","+String(Temperature_L2)+","+String(Temperature_L3)+","+String(Temperature_L4)+","+String(Temperature_R1)+","+String(Temperature_R2)+","+String(Temperature_R3)+","+String(Temperature_R4); all_data += ","+ String(T1)+","+String(T2)+","+String(T3)+","+String(T4); all_data += ","+String(Switch_L1)+","+String(Switch_L2)+","+String(Switch_L3)+","+String(Switch_L4)+","+String(Switch_L5)+","+String(Switch_L6)+","+String(Switch_R1)+","+String(Switch_R2)+","+String(Switch_R3)+","+String(Switch_R4)+","+String(Switch_R5)+","+String(Switch_R6); all_data += ","+String(Relay_L1)+","+String(Relay_L2)+","+String(Relay_L3)+","+String(Relay_L4)+","+String(Relay_L5)+","+String(Relay_L6)+","+String(Relay_R1)+","+String(Relay_R2)+","+String(Relay_R3)+","+String(Relay_R4)+","+String(Relay_R5)+","+String(Relay_R6)+","; Serial1.print(all_data); } void setup() { Serial.begin(115200); Serial1.begin(115200); eeprom_read(); //读取缓存数据 T1 = Old_T1; T2 = Old_T2; T3 = Old_T3; T4 = Old_T4; Serial.println(""); sensors.begin(); //初始化总线 Serial.print("总线上DS18系列设备数量为:"); Serial.println(sensors.getDS18Count()); Serial.print("总线是否需要寄生供电(1-true; 0-false):"); Serial.println(sensors.isParasitePowerMode()); Serial.print("总线上设备数据最大分辨率为:"); Serial.println(sensors.getResolution()); for(int i = 0;i <= 7;i++){ sensors.getAddress(myDS18B20[i], i); //获取索引号0的设备地址(设备序列号) } pinMode(Switch_Pin_L1,INPUT_PULLUP); //GetButton(Switch_Pin_L1,0) pinMode(Switch_Pin_L2,INPUT_PULLUP); pinMode(Switch_Pin_L3,INPUT_PULLUP); pinMode(Switch_Pin_L4,INPUT_PULLUP); pinMode(Switch_Pin_L5,INPUT); pinMode(Switch_Pin_L6,INPUT); pinMode(Switch_Pin_R1,INPUT_PULLUP); pinMode(Switch_Pin_R2,INPUT_PULLUP); pinMode(Switch_Pin_R3,INPUT_PULLUP); pinMode(Switch_Pin_R4,INPUT_PULLUP); pinMode(Switch_Pin_R5,INPUT); pinMode(Switch_Pin_R6,INPUT); pinMode(Relay_Pin_L1,OUTPUT); pinMode(Relay_Pin_L2,OUTPUT); pinMode(Relay_Pin_L3,OUTPUT); pinMode(Relay_Pin_L4,OUTPUT); pinMode(Relay_Pin_L5,OUTPUT); pinMode(Relay_Pin_L6,OUTPUT); pinMode(Relay_Pin_R1,OUTPUT); pinMode(Relay_Pin_R2,OUTPUT); pinMode(Relay_Pin_R3,OUTPUT); pinMode(Relay_Pin_R4,OUTPUT); pinMode(Relay_Pin_R5,OUTPUT); pinMode(Relay_Pin_R6,OUTPUT); while(Serial1.read()>= 0){}//clear serialbuffer } /********写入数据函数***********/ void eeprom_write(){ EP_T1.a = Old_T1; EP_T2.a = Old_T2; EP_T3.a = Old_T3; EP_T4.a = Old_T4; for(int i = 0;i <= 3;i++){ EEPROM.write(i,EP_T1.b[i]); EEPROM.write(i+4,EP_T2.b[i]); EEPROM.write(i+8,EP_T3.b[i]); EEPROM.write(i+12,EP_T4.b[i]); } } /********读取数据函数***********/ void eeprom_read(){ for(int i = 0;i <= 3;i++){ EP_T1.b[i] = EEPROM.read(i); EP_T2.b[i] = EEPROM.read(i+4); EP_T3.b[i] = EEPROM.read(i+8); EP_T4.b[i] = EEPROM.read(i+12); Old_T1 = EP_T1.a ; Old_T2 = EP_T2.a ; Old_T3 = EP_T3.a ; Old_T4 = EP_T4.a ; } } void eeprom_chack(){ if(millis() - eeprom_Send >5){ if(EP_T1.a != Old_T1 || EP_T2.a != Old_T2 || EP_T3.a != Old_T3|| EP_T4.a != Old_T4){ eeprom_write(); } } } /********按钮结构体*********/ struct Button{ int buttonState; //按钮状态变量 int lastButtonState = LOW; //按钮状态初始化 long lastDebounceTime = 0; //记录抖动变量 long debounceDelay = 50; //抖动时间变量50ms }; Button button[12]; //新建1个按钮 /********按钮消抖函数********/ void GetButton(int button_pin,int button_NUM){ int reading = digitalRead(button_pin); //读取I/O口状态 if(reading!=button[button_NUM].lastButtonState){ //如果状态发生改变 button[button_NUM].lastDebounceTime = millis();//更新时间 } //如果等待时间大于debounceDelay if((millis()-button[button_NUM].lastDebounceTime)>button[button_NUM].debounceDelay){ if(reading!=button[button_NUM].buttonState){ //读取状态不等于按钮状态 button[button_NUM].buttonState = reading; //更新buttonState } } button[button_NUM].lastButtonState = reading; //更新lastButtonState } /********获取按钮状态函数********/ void GetAllButton(){ GetButton(Switch_Pin_L1,0); GetButton(Switch_Pin_L2,1); GetButton(Switch_Pin_L3,2); GetButton(Switch_Pin_L4,3); GetButton(Switch_Pin_L5,4); GetButton(Switch_Pin_L6,5); GetButton(Switch_Pin_R1,6); GetButton(Switch_Pin_R2,7); GetButton(Switch_Pin_R3,8); GetButton(Switch_Pin_R4,9); GetButton(Switch_Pin_R5,10); GetButton(Switch_Pin_R6,11); Switch_L1 = button[0].lastButtonState; Switch_L2 = button[1].lastButtonState; Switch_L3 = button[2].lastButtonState; Switch_L4 = button[3].lastButtonState; Switch_L5 = button[4].lastButtonState; Switch_L6 = button[5].lastButtonState; Switch_R1 = button[6].lastButtonState; Switch_R2 = button[7].lastButtonState; Switch_R3 = button[8].lastButtonState; Switch_R4 = button[9].lastButtonState; Switch_R5 = button[10].lastButtonState; Switch_R6 = button[11].lastButtonState; } /*************获取温度函数*************/ void get_Temp(){ for(int i = 0;i <= 7;i++){ sensors.requestTemperaturesByAddress(myDS18B20[i]); //向总线上指定地址传感器发送温度转换请求 //Serial.print(i); //Serial.print(">当前摄氏是: "); //Serial.println(sensors.getTempCByIndex(i)); if(i == 0){Temperature_L1 = sensors.getTempCByIndex(i);} if(i == 1){Temperature_L2 = sensors.getTempCByIndex(i);} if(i == 2){Temperature_L3 = sensors.getTempCByIndex(i);} if(i == 3){Temperature_L4 = sensors.getTempCByIndex(i);} if(i == 4){Temperature_R1 = sensors.getTempCByIndex(i);} if(i == 5){Temperature_R2 = sensors.getTempCByIndex(i);} if(i == 6){Temperature_R3 = sensors.getTempCByIndex(i);} if(i == 7){Temperature_R4 = sensors.getTempCByIndex(i);} } Average_L = (Temperature_L1+Temperature_L2+Temperature_L3+Temperature_L4)/4; Average_R = (Temperature_R1+Temperature_R2+Temperature_R3+Temperature_R4)/4; } /*************加热触发函数*************/ void Heating(){ if(first_flag == 1){ if(Temperature_L1 < T1 || Temperature_L2 < T1 || Temperature_L3 < T1 || Temperature_L4 < T1 || Temperature_R1 < T1 || Temperature_R2 < T1 || Temperature_R3 < T1 || Temperature_R4 < T1){ first_flag = 0; //如果温度降到T1,更新标志位 } //各盒子温度低于T1开始加热,否则停止加热 } if(Temperature_L1 < T1 ){digitalWrite(Relay_Pin_L1,Hot_state);Relay_L1=Hot_state;} if(Temperature_L1 > T2 ){digitalWrite(Relay_Pin_L1,!Hot_state);Relay_L1=!Hot_state;} if(Temperature_L2 < T1 ){digitalWrite(Relay_Pin_L2,Hot_state);Relay_L2=Hot_state;} if(Temperature_L2 > T2 ){digitalWrite(Relay_Pin_L2,!Hot_state);Relay_L2=!Hot_state;} if(Temperature_L3 < T1 ){digitalWrite(Relay_Pin_L3,Hot_state);Relay_L3=Hot_state;} if(Temperature_L3 > T2 ){digitalWrite(Relay_Pin_L3,!Hot_state);Relay_L3=!Hot_state;} if(Temperature_L4 < T1 ){digitalWrite(Relay_Pin_L4,Hot_state);Relay_L4=Hot_state;} if(Temperature_L4 > T2 ){digitalWrite(Relay_Pin_L4,!Hot_state);Relay_L4=!Hot_state;} if(Temperature_R1 < T1 ){digitalWrite(Relay_Pin_R1,Hot_state);Relay_R1=Hot_state;} if(Temperature_R1 > T2 ){digitalWrite(Relay_Pin_R1,!Hot_state);Relay_R1=!Hot_state;} if(Temperature_R2 < T1 ){digitalWrite(Relay_Pin_R2,Hot_state);Relay_R2=Hot_state;} if(Temperature_R2 > T2 ){digitalWrite(Relay_Pin_R2,!Hot_state);Relay_R2=!Hot_state;} if(Temperature_R3 < T1 ){digitalWrite(Relay_Pin_R3,Hot_state);Relay_R3=Hot_state;} if(Temperature_R3 > T2 ){digitalWrite(Relay_Pin_R3,!Hot_state);Relay_R3=!Hot_state;} if(Temperature_R4 < T1 ){digitalWrite(Relay_Pin_R4,Hot_state);Relay_R4=Hot_state;} if(Temperature_R4 > T2 ){digitalWrite(Relay_Pin_R4,!Hot_state);Relay_R4=!Hot_state;} } /*************过热通风函数*************/ void Cooling(){ if(first_flag == 0){ if(Average_L > T4){Left_Vent_On();L_Wind_flag = 1;} if(Average_L < T3){Left_Vent_Off();L_Wind_flag = 0;} if(Average_R > T4){Right_Vent_On();R_Wind_flag = 1;} if(Average_L < T3){Right_Vent_Off();R_Wind_flag = 0;} } } void Left_Vent_On(){ if(button[4].lastButtonState != button_state){ digitalWrite(Relay_Pin_L5,HIGH); digitalWrite(Relay_Pin_L6,LOW); } else{ digitalWrite(Relay_Pin_L5,LOW); digitalWrite(Relay_Pin_L6,LOW); } } void Left_Vent_Off(){ if(button[5].lastButtonState != button_state){ digitalWrite(Relay_Pin_L5,LOW); digitalWrite(Relay_Pin_L6,HIGH); } else{ digitalWrite(Relay_Pin_L5,LOW); digitalWrite(Relay_Pin_L6,LOW); } } void Right_Vent_On(){ if(button[10].lastButtonState != button_state){ digitalWrite(Relay_Pin_R5,HIGH); digitalWrite(Relay_Pin_R6,LOW); } else{ digitalWrite(Relay_Pin_R5,LOW); digitalWrite(Relay_Pin_R6,LOW); } } void Right_Vent_Off(){ if(button[11].lastButtonState != button_state){ digitalWrite(Relay_Pin_R5,LOW); digitalWrite(Relay_Pin_R6,HIGH); } else{ digitalWrite(Relay_Pin_R5,LOW); digitalWrite(Relay_Pin_R6,LOW); } } /*************串口显示函数*************/ void Serial_Send(){ String data1 = "----------------------------------------------------------------rn"; data1 +=" T1:" + String(T1) + " tT2:" + String(T2) + " tT3:" + String(T3) + " tT4:" + String(T4) +"rn"; data1 += "tSwitchtRelaytSensortSensortRelaytSwitchrn"; data1 += "L1t " + String(Switch_L1)+ "t " + String(Relay_L1)+ "t" + String(Temperature_L1)+ "t" + String(Temperature_R1)+ "t " + String(Relay_R1) + "t " +String(Switch_R1)+ "t" +"R1rn"; data1 += "L2t " + String(Switch_L2)+ "t " + String(Relay_L2)+ "t" + String(Temperature_L2)+ "t" + String(Temperature_R2)+ "t " + String(Relay_R2) + "t " +String(Switch_R2)+ "t" +"R2rn"; data1 += "L3t " + String(Switch_L3)+ "t " + String(Relay_L3)+ "t" + String(Temperature_L3)+ "t" + String(Temperature_R3)+ "t " + String(Relay_R3) + "t " +String(Switch_R3)+ "t" +"R3rn"; data1 += "L4t " + String(Switch_L4)+ "t " + String(Relay_L4)+ "t" + String(Temperature_L4)+ "t" + String(Temperature_R4)+ "t " + String(Relay_R4) + "t " +String(Switch_R4)+ "t" +"R4rn"; data1 += "L5t " + String(Switch_L5)+ "t " + String(Relay_L5)+ "t" + String(" Average ")+ "t " + String(Relay_R5) + "t " +String(Switch_R5)+ "t" +"R5rn"; data1 += "L6t " + String(Switch_L6)+ "t " + String(Relay_L6)+ "t" + String(Average_L)+ "t" + String(Average_R)+ "t " + String(Relay_R6) + "t " +String(Switch_R6)+ "t" +"R6rn"; //data += "L_windt " + String(L_Wind_flag)+ "t " + String(L_Wind_flag)+ "t" + String(Average_L)+ "t" + String(Average_R)+ "t " + String(R_Wind_flag) + "t " +String(R_Wind_flag)+ "t" +"R_Windrn"; data1 += "Is it the first cooling :" + String(first_flag); Serial.println(data1); } /*************随机温度函数*************/ void random_temp(){ T1 = 35; T2 = 39; T3 = 40; T4 = 50; Temperature_L1 = random(25,60); Temperature_L2 = random(25,60); Temperature_L3 = random(25,60); Temperature_L4 = random(25,60); Temperature_R1 = random(25,60); Temperature_R2 = random(25,60); Temperature_R3 = random(25,60); Temperature_R4 = random(25,60); } void loop() { if(millis() - lastSend >= 1000){ sent_data(); } if(millis() - last_SendF >= 3000){ get_Temp(); //获取温度 //random_temp(); //随机获取温度 GetAllButton(); //获取按钮状态函数 Heating(); //加热判断 Cooling(); //过热通风 Serial_Send(); //串口打印状态 } eeprom_chack(); get_data(); data_Check(); }

nodemcu:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
#include <ESP8266WiFi.h> #include <DNSServer.h> #include <ESP8266WebServer.h> #include <WiFiManager.h> #include <ArduinoJson.h> #include <aliyun_mqtt.h> #include <Ticker.h> void initSystem(); void initWifiManager(); void configModeCallback(WiFiManager *myWiFiManager); void saveConfigCallback(); void tick(); bool shouldSaveConfig = false; Ticker ticker; char mqtt_server[40]; char mqtt_port[6] = "8080"; char api_key[34] = "Your ApiKey"; int Switch_L1; //盒子状态 int Switch_L2; int Switch_L3; int Switch_L4; int Switch_L5; int Switch_L6; int Switch_R1; int Switch_R2; int Switch_R3; int Switch_R4; int Switch_R5; int Switch_R6; int Relay_L1; //继电器状态 int Relay_L2; int Relay_L3; int Relay_L4; int Relay_L5; int Relay_L6; int Relay_R1; int Relay_R2; int Relay_R3; int Relay_R4; int Relay_R5; int Relay_R6; float T1 ; //起始加热温度 float T2 ; //停止加热温度 float T3 ; //停止通风温度 float T4 ; //过热通风温度 unsigned long lastSend = 0; //上云时间现态 float Old_T1 = T1; //起始加热温度 float Old_T2 = T2; //停止加热温度 float Old_T3 = T3; //停止通风温度 float Old_T4 = T4; //过热通风温度 String Clouddata[40] = {""}; float Temperature_L1; float Old_Temperature_L1; float Temperature_L2; float Temperature_L3; float Temperature_L4; float Temperature_R1; float Temperature_R2; float Temperature_R3; float Temperature_R4; /* 产品的三元组信息,根据9个测试设备的三元组,每个设备都烧录不同的*/ #define PRODUCT_KEY "a1q7OV3Qy0Y" #define DEVICE_NAME "code_V1" #define DEVICE_SECRET "u9rwv4Z6OSz0kt6rUfol9SaZ2UOydI3K" #define ALINK_BODY_FORMAT "{"id":"123","version":"1.0","method":"%s","params":%s}" #define ALINK_TOPIC_PROP_POST "/sys/" PRODUCT_KEY "/" DEVICE_NAME "/thing/event/property/post" #define ALINK_TOPIC_PROP_POSTRSP "/sys/" PRODUCT_KEY "/" DEVICE_NAME "/thing/event/property/post_reply" #define ALINK_TOPIC_PROP_SET "/sys/" PRODUCT_KEY "/" DEVICE_NAME "/thing/service/property/set" #define ALINK_METHOD_PROP_POST "thing.event.property.post" //创建WiFiClient实例 WiFiClient espClient; //创建MqttClient实例 PubSubClient mqttClient(espClient); //监听云端下发指令并处理 void callback(char *topic, byte *payload, unsigned int length){ payload[length] = ''; // Serial.println((char *)payload); if (strstr(topic, ALINK_TOPIC_PROP_SET)){ StaticJsonBuffer<400> jsonBuffer; JsonObject &root = jsonBuffer.parseObject(payload); if (!root.success()){ // Serial.println("parseObject() failed"); } else{ // Serial.println("parseObject() success"); // Serial.println((char )payload[52]); // Serial.println((char )payload[53]); // Serial.println((char )payload[54]); // Serial.println((char )payload[55]); // Serial.println((char )payload[56]); if((char )payload[55] == '1' || (char )payload[5] == '1'){ T1 = root["params"]["T1"]; // Serial.println("T1 change"); // Serial.println(T1); } if((char )payload[55] == '2'){ T2 = root["params"]["T2"]; // Serial.println("T2 change"); // Serial.println(T2); } if((char )payload[55] == '3'){ T3 = root["params"]["T3"]; // Serial.println("T3 change"); // Serial.println(T3); } if((char )payload[55] == '4'){ T4 = root["params"]["T4"]; // Serial.println("T4 change"); // Serial.println(T4); } mqttIntervalPost_back(); } } } /********连接Mqtt订阅属性设置Topic*********/ void mqttCheckConnect(){ bool connected = connectAliyunMQTT(mqttClient, PRODUCT_KEY, DEVICE_NAME, DEVICE_SECRET); if (connected){ //Serial.println("MQTT connect succeed!"); //订阅属性设置Topic mqttClient.subscribe(ALINK_TOPIC_PROP_SET); //Serial.println("subscribe done"); } } // 云端下发指令数据回调T1-T4 void mqttIntervalPost_back(){ char param1[300]; char jsonBuf1[512]; sprintf(param1, "{"T1":%f,"T2":%f,"T3":%f,"T4":%f}",T1,T2,T3,T4); sprintf(jsonBuf1, ALINK_BODY_FORMAT, ALINK_METHOD_PROP_POST, param1); mqttClient.publish(ALINK_TOPIC_PROP_POST, jsonBuf1); delay(100); } // 上报属性Topic数据 void mqttIntervalPost(){ char param1[300]; char jsonBuf1[512]; sprintf(param1, "{"TL1":%f,"TL2":%f,"TL3":%f,"TL4":%f,"TR1":%f,"TR2":%f,"TR3":%f,"TR4":%f}", Temperature_L1,Temperature_L2,Temperature_L3,Temperature_L4,Temperature_R1,Temperature_R2,Temperature_R3,Temperature_R4); sprintf(jsonBuf1, ALINK_BODY_FORMAT, ALINK_METHOD_PROP_POST, param1); mqttClient.publish(ALINK_TOPIC_PROP_POST, jsonBuf1); // Serial.println(jsonBuf1); delay(100); sprintf(param1, "{"SL1":%d,"SL2":%d,"SL3":%d,"SL4":%d,"SL5":%d,"SL6":%d,"SR1":%d,"SR2":%d,"SR3":%d,"SR4":%d,"SR5":%d,"SR6":%d}",Switch_L1,Switch_L2,Switch_L3,Switch_L4,Switch_L5,Switch_L6,Switch_R1,Switch_R2,Switch_R3,Switch_R4,Switch_R5,Switch_R6); sprintf(jsonBuf1, ALINK_BODY_FORMAT, ALINK_METHOD_PROP_POST, param1); mqttClient.publish(ALINK_TOPIC_PROP_POST, jsonBuf1); delay(100); // Serial.println(jsonBuf1); sprintf(param1, "{"RL1":%d,"RL2":%d,"RL3":%d,"RL4":%d,"RL5":%d,"RL6":%d,"RR1":%d,"RR2":%d,"RR3":%d,"RR4":%d,"RR5":%d,"RR6":%d}",Relay_L1,Relay_L2,Relay_L3,Relay_L4,Relay_L5,Relay_L6,Relay_R1,Relay_R2,Relay_R3,Relay_R4,Relay_R5,Relay_R6); sprintf(jsonBuf1, ALINK_BODY_FORMAT, ALINK_METHOD_PROP_POST, param1); mqttClient.publish(ALINK_TOPIC_PROP_POST, jsonBuf1); // Serial.println(jsonBuf1); } /********数据下发*********/ void data_down(){ if(T1 != Old_T1 || T2 != Old_T2 || T3 != Old_T3 || T4 != Old_T4){ String all_data = ","+ String(T1)+","+String(T2)+","+String(T3)+","+String(T4)+","; Serial.print(all_data); Old_T1 = T1; Old_T2 = T2; Old_T3 = T3; Old_T4 = T4; } } /********获取数据*********/ void get_data(){ if(Serial.available() > 0){ String Rawdata = ""; while (Serial.available() > 0){ Rawdata += char(Serial.read()); delay(2); } // Serial.println(Rawdata); int index = 0; for(int i = 0; i < Rawdata.length(); i++){ if(Rawdata[i]==','){ Clouddata[index] = ""; for(i++; Rawdata[i]!=','; i++){ Clouddata[index] += Rawdata[i]; } // Serial.println(String("i=")+ i); // Serial.println(Clouddata[index]); if(i < Rawdata.length() - 2)i--; index++; } } sent_data_up(); } } //数据上云前处理 void sent_data_up(){ Temperature_L1 = Clouddata[0].toFloat(); Temperature_L2 = Clouddata[1].toFloat(); Temperature_L3 = Clouddata[2].toFloat(); Temperature_L4 = Clouddata[3].toFloat(); Temperature_R1 = Clouddata[4].toFloat(); Temperature_R2 = Clouddata[4].toFloat(); Temperature_R3 = Clouddata[5].toFloat(); Temperature_R4 = Clouddata[7].toFloat(); T1 = Clouddata[8].toFloat(); T2 = Clouddata[9].toFloat(); T3 = Clouddata[10].toFloat(); T4 = Clouddata[11].toFloat(); Switch_L1 = Clouddata[12].toInt(); Switch_L2 = Clouddata[13].toInt(); Switch_L3 = Clouddata[14].toInt(); Switch_L4 = Clouddata[15].toInt(); Switch_L5 = Clouddata[16].toInt(); Switch_L6 = Clouddata[17].toInt(); Switch_R1 = Clouddata[18].toInt(); Switch_R2 = Clouddata[19].toInt(); Switch_R3 = Clouddata[20].toInt(); Switch_R4 = Clouddata[21].toInt(); Switch_R5 = Clouddata[22].toInt(); Switch_R6 = Clouddata[23].toInt(); Relay_L1 = Clouddata[24].toInt(); Relay_L2 = Clouddata[25].toInt(); Relay_L3 = Clouddata[26].toInt(); Relay_L4 = Clouddata[27].toInt(); Relay_L5 = Clouddata[28].toInt(); Relay_L6 = Clouddata[29].toInt(); Relay_R1 = Clouddata[30].toInt(); Relay_R2 = Clouddata[31].toInt(); Relay_R3 = Clouddata[32].toInt(); Relay_R4 = Clouddata[33].toInt(); Relay_R5 = Clouddata[34].toInt(); Relay_R6 = Clouddata[35].toInt(); // Serial.println(Temperature_L1); // Serial.println(Temperature_R1); // Serial.println(T1); // Serial.println(Switch_R5); // Serial.println(Relay_L5); // Serial.println(Relay_R2); // Serial.println(Relay_R6); } void setup() { Serial.begin(115200); initSystem(); initWifiManager(); // Serial.println("connected...so easy :)"); ticker.detach(); digitalWrite(BUILTIN_LED, LOW); mqttCheckConnect(); //初始化首次链接 mqttIntervalPost(); //上报初始化数据 mqttClient.setCallback(callback); // 回调,监听云端下发指令,当ESP8266收到订阅Topic后调用callback函数 } void loop() { //sent_data_down(); get_data(); data_down(); if (millis() - lastSend >= 1000){ //每隔1s尝试连接一次云 lastSend = millis(); mqttIntervalPost(); //上报一次数据 } mqttClient.loop(); } void initSystem(){ // Serial.begin(115200); // Serial.println(); pinMode(BUILTIN_LED, OUTPUT); ticker.attach(0.6, tick); } void initWifiManager(){ WiFiManager wifiManager; wifiManager.setConnectTimeout(60); wifiManager.setDebugOutput(true); wifiManager.setMinimumSignalQuality(30); IPAddress _ip = IPAddress(192, 168, 4, 25); IPAddress _gw = IPAddress(192, 168, 4, 1); IPAddress _sn = IPAddress(255, 255, 255, 0); wifiManager.setAPStaticIPConfig(_ip, _gw, _sn); wifiManager.setAPCallback(configModeCallback); wifiManager.setSaveConfigCallback(saveConfigCallback); wifiManager.setBreakAfterConfig(true); wifiManager.setRemoveDuplicateAPs(true); WiFiManagerParameter custom_mqtt_server("server", "mqtt server", mqtt_server, 40); WiFiManagerParameter custom_mqtt_port("port", "mqtt port", mqtt_port, 6); WiFiManagerParameter custom_apikey("apikey", "onenet apikey", api_key, 32); wifiManager.addParameter(&custom_mqtt_server); wifiManager.addParameter(&custom_mqtt_port); wifiManager.addParameter(&custom_apikey); if (!wifiManager.autoConnect("ESP","12345678")) { // Serial.println("failed to connect and hit timeout"); ESP.reset(); delay(1000); } strcpy(mqtt_server, custom_mqtt_server.getValue()); strcpy(mqtt_port, custom_mqtt_port.getValue()); strcpy(api_key, custom_apikey.getValue()); if (shouldSaveConfig) { // Serial.println("saving config"); DynamicJsonBuffer jsonBuffer; JsonObject& json = jsonBuffer.createObject(); json["mqtt_server"] = mqtt_server; json["mqtt_port"] = mqtt_port; json["api_key"] = api_key; json.printTo(Serial); } // Serial.println("local ip"); // Serial.println(WiFi.localIP()); } void configModeCallback (WiFiManager *myWiFiManager) { // Serial.println("Entered config mode"); // Serial.println(WiFi.softAPIP()); // Serial.println(myWiFiManager->getConfigPortalSSID()); ticker.attach(0.2, tick); } void saveConfigCallback () { // Serial.println("Should save config"); shouldSaveConfig = true; } void tick(){ int state = digitalRead(BUILTIN_LED); digitalWrite(BUILTIN_LED, !state); }
