1.Binder
        1.1简介
                Binder是一种进程间通信的机。

                Binder就是Android中的血管，在Android中我们使用Activity,Service等组件都需要和AMS （system_server）进行通信，这种跨进程的通信都是通过Binder完成。

                Activity,Service等组件和AMS不是同一个进程，其实也是多进程通信。

        1.2性能
                Binder 相对于传统的 Socket 方式，更加高效。
                Binder数据拷贝只需要一次，而管道、消息队列、 Socket 都需要 2 次，共享内存       方式一次内存拷贝都不需要，但实现方式又比较复杂。
        1.3安全
                传统的进程通信方式对于通信双方的身份并没有做出严格的验证，比如 Socket 通信的 IP 地址是客户端手动填入，很容易进行伪造。
Binder 机制从协议本身就支持对通信双方做身份校检，从而大大提升了安全性。

2.AIDL
2.1简介
AIDL （ Android 接口定义语言），可以使用它定义客户端与服务端进程间通信（ IPC ）的编程接口。在 Android系统中，每个进程都运行在一块独立的内存中，在其中完成自己的各项活动，与其他进程都分隔开来。可是有时候我们又有应用间进行互动的需求，比较传递数据或者任务委托等，AIDL 就是为了满足这种需求而诞生的。通过AIDL ，可以在一个进程中获取另一个进程的数据和调用其暴露出来的方法，从而满足进程间通信的需求。
AIDL 是用于定义服务端和客户端通信接口的一种描述语言，可以拿来生产 IPC 代码，从某种意义上说
AIDL 其实就是一个模板，因为在使用过程中，实际起作用的并不是 AIDL 文件，而是据此生产的一个Interface的实例代码， AIDL 其实是为了避免我们重复写代码而出现的一个模板。

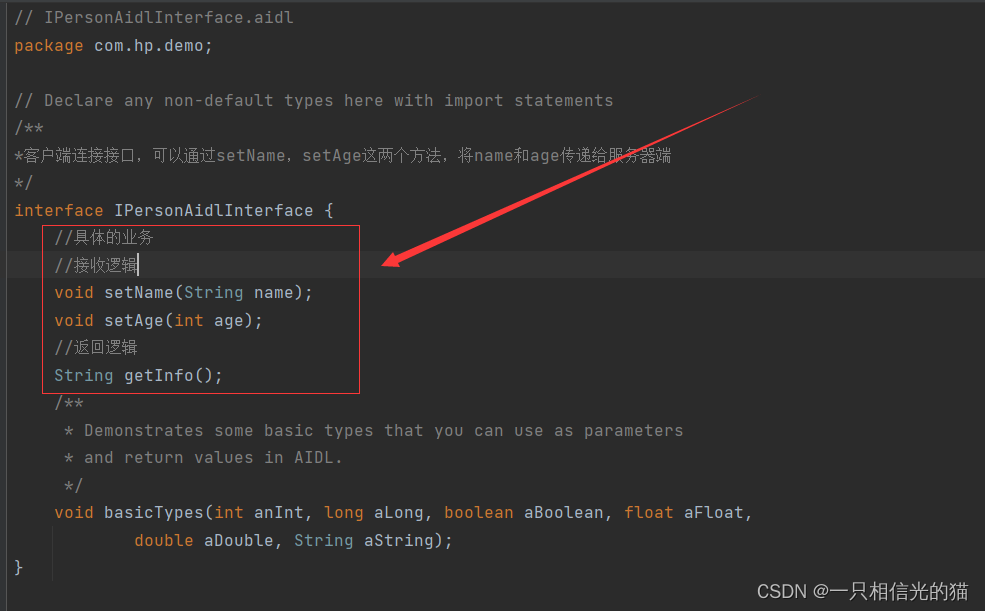

2.2 创建.aildl 文件

系统会自动生产文件夹和aidl文件

2.3 具体的业务对象实现基于 .aidl 文件生成的接口

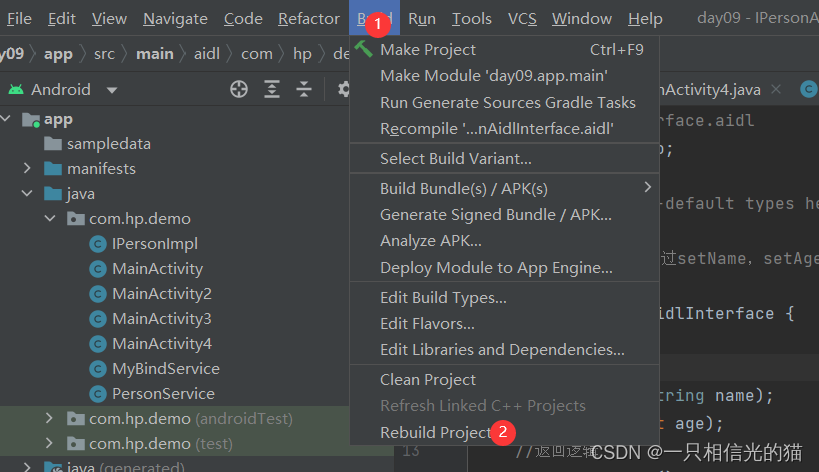

然后build一下

2.4 向客户端公开接口

创建一个service公开接口

复制代码

package com.hp.server;

import android.app.Service;
import android.content.Intent;
import android.os.IBinder;
import android.os.RemoteException;

public class PayService extends Service {
    public PayService() {
    }

@Override
    public IBinder onBind(Intent intent) {
        return new IPayImpl();
    }
    public class IPayImpl extends IPayAidlInterface.Stub{
        private String account;
        private int money;
        @Override
        public void setAccount(String account) throws RemoteException {
            this.account=account;
        }

@Override
        public void steMoney(int money) throws RemoteException {
            //打开Activity
            Intent intent=new Intent();
            intent.setClass(PayService.this,MainActivity.class);
            //新的 task中打开
            intent.setFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
            intent.putExtra("money",money);
            startActivity(intent);

this.money=money;
        }

@Override
        public String getInfo() throws RemoteException {
            return "账号是："+account+"转账金额是："+money+"转账成功!!!";
        }

@Override
        public void basicTypes(int anInt, long aLong, boolean aBoolean, float aFloat, double aDouble, String aString) throws RemoteException {

}
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
package com.hp.server;

import android.app.Service;
import android.content.Intent;
import android.os.IBinder;
import android.os.RemoteException;

public class PayService extends Service {
    public PayService() {
    }

    @Override
    public IBinder onBind(Intent intent) {
        return new IPayImpl();
    }
    public class IPayImpl extends IPayAidlInterface.Stub{
        private String account;
        private int money;
        @Override
        public void setAccount(String account) throws RemoteException {
            this.account=account;
        }

        @Override
        public void steMoney(int money) throws RemoteException {
            //打开Activity
            Intent intent=new Intent();
            intent.setClass(PayService.this,MainActivity.class);
            //新的 task中打开
            intent.setFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
            intent.putExtra("money",money);
            startActivity(intent);


            this.money=money;
        }

        @Override
        public String getInfo() throws RemoteException {
            return "账号是："+account+"转账金额是："+money+"转账成功!!!";
        }

        @Override
        public void basicTypes(int anInt, long aLong, boolean aBoolean, float aFloat, double aDouble, String aString) throws RemoteException {

        }
    }
}

2.5 客户端远程调用

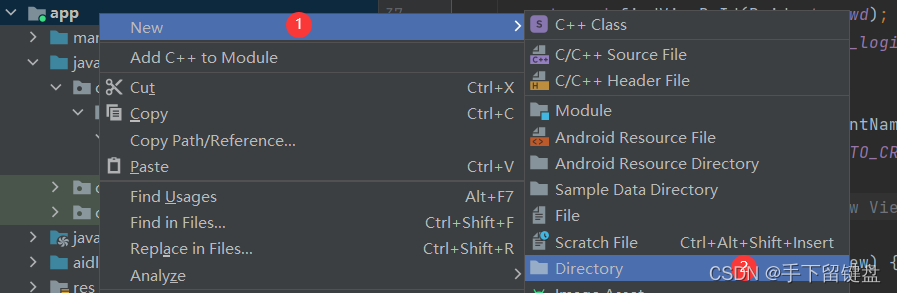

创建另一个项目进行测试，首先创建aidl文件夹

在项目所在系统根路径位置中将服务端的aidl文件夹下的.aidl文件连包一起复制粘贴在客户端的main文件夹所在位置的文件夹下。

然后服务端再build一下，此时就可以具体调用了，具体实现参考如下：

复制代码

package com.hp.server;

import androidx.appcompat.app.AppCompatActivity;

import android.content.ComponentName;
import android.content.Context;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
import android.view.View;
import android.widget.Button;
import android.widget.Toast;

import com.hp.client.R;

public class MainActivity extends AppCompatActivity {
    private Button btn_start,btn_stop,btn_call;
    private  IPayAidlInterface iPayAidlInterface;

@Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

btn_start=findViewById(R.id.btn_start);
        btn_stop=findViewById(R.id.btn_stop);
        btn_call=findViewById(R.id.btn_call);

btn_start.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                Log.i("跟Server进行通信","绑定服务");
                Intent intent=new Intent();
                intent.setComponent(new ComponentName("com.hp.server","com.hp.server.PayService"));
                bindService(intent,conn,BIND_AUTO_CREATE);
            }
        });
        btn_stop.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                unbindService(conn);
            }
        });
        btn_call.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                try {
                    iPayAidlInterface.setAccount("x12369");
                    iPayAidlInterface.steMoney(100);
                    String info = iPayAidlInterface.getInfo();
                    Log.i("跟Server进行通信",info);
                } catch (RemoteException e) {
                    e.printStackTrace();
                }
            }
        });
    }
    private ServiceConnection conn=new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName componentName, IBinder service) {
            iPayAidlInterface=IPayAidlInterface.Stub.asInterface(service);
            Log.i("跟Server进行通信",iPayAidlInterface+"");
        }

@Override
        public void onServiceDisconnected(ComponentName componentName) {

}
    };
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
package com.hp.server;

import androidx.appcompat.app.AppCompatActivity;

import android.content.ComponentName;
import android.content.Context;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
import android.view.View;
import android.widget.Button;
import android.widget.Toast;

import com.hp.client.R;


public class MainActivity extends AppCompatActivity {
    private Button btn_start,btn_stop,btn_call;
    private  IPayAidlInterface iPayAidlInterface;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        btn_start=findViewById(R.id.btn_start);
        btn_stop=findViewById(R.id.btn_stop);
        btn_call=findViewById(R.id.btn_call);

        btn_start.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                Log.i("跟Server进行通信","绑定服务");
                Intent intent=new Intent();
                intent.setComponent(new ComponentName("com.hp.server","com.hp.server.PayService"));
                bindService(intent,conn,BIND_AUTO_CREATE);
            }
        });
        btn_stop.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                unbindService(conn);
            }
        });
        btn_call.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                try {
                    iPayAidlInterface.setAccount("x12369");
                    iPayAidlInterface.steMoney(100);
                    String info = iPayAidlInterface.getInfo();
                    Log.i("跟Server进行通信",info);
                } catch (RemoteException e) {
                    e.printStackTrace();
                }
            }
        });
    }
    private ServiceConnection conn=new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName componentName, IBinder service) {
            iPayAidlInterface=IPayAidlInterface.Stub.asInterface(service);
            Log.i("跟Server进行通信",iPayAidlInterface+"");
        }

        @Override
        public void onServiceDisconnected(ComponentName componentName) {

        }
    };
}

注：google增加了软件包可见性的限制，targetSdk 版本为30的时候，在Android11 的机型上，AIDL完全不可用，服务也连接不上，但是在低版本的手机上，或者targetSdk 29时候可以用。

在客户端清单文件中加上如下代码即可：

复制代码

1
2
3
<queries>
    <package android:name="com.wpw.server" />
</queries>

总结：

AIDL是什么？

Android 通信接口定义语言
AIDL用在哪？

进程间通信
如果现在想要进行进程间通信，应该如何操作？
服务端应该做什么？
复制代码1. 定义.aidl文件，定义具体业务的抽象方法 2. 将项目rebuild，系统会自动生成和.aidl文件同名的java文件 3. 创建新的类，让类继承接口.Stub 4. 向客户端公开接口，依托于服务
1
2
3
4
1.  定义.aidl文件，定义具体业务的抽象方法
2.  将项目rebuild，系统会自动生成和.aidl文件同名的java文件
3.  创建新的类，让类继承 接口.Stub
4.  向客户端公开接口，依托于服务
客户端做什么？
复制代码1. 将服务器的.aidl连包一起放入客户端，将项目rebuild 2. 在Activity中绑定服务 1. 在绑定服务的过程中，发现无法对服务器公开的接口进行连接（API 30）
1
2
3
4
5
1.  将服务器的.aidl连包一起放入客户端，将项目rebuild

2.  在Activity中绑定服务

1.  在绑定服务的过程中，发现无法对服务器公开的接口进行连接（API 30）
在AndroidManifest.xml 添加
复制代码 ``` <querys> <package android:name="com.hopu.server" ></package> </querys> ```
1
2
3
4
5
```
 <querys>
    <package android:name="com.hopu.server" />
 </querys>
 ```
绑定服务后，跟服务器开始进行对话
