平台简介
开发板：tiny4412ADK + S700 + 4GB Flash
要移植的内核版本：Linux-4.4.0 （支持device tree）
u-boot版本：友善之臂自带的 U-Boot 2010.12 （为支持uImage启动，做了少许改动）
busybox版本：busybox 1.25
交叉编译工具链： arm-none-linux-gnueabi-gcc
（gcc version 4.8.3 20140320 (prerelease) (Sourcery CodeBench Lite 2014.05-29)）
摘要
MMA7660是一个三轴加速度传感器，跟exynos4412之间使用I2C接口进行通信，同时MMA7660可以向exynos4412发起外部中断。
移植MMA7660驱动会涉及到device tree、I2C驱动、中断、输入子系统等几个部分，tiny4412自带的MMA7660驱动程序是不支持设备树的，同时I2C驱动也没有采用设备树，所以主要的工作量就是将MMA7660和I2C驱动程序从非设备树形式转变为设备树的形式。同时借此机会，学习一下有设备树的情况下的设备驱动（MMA7660和I2C）和中断。
移植
一、原理图

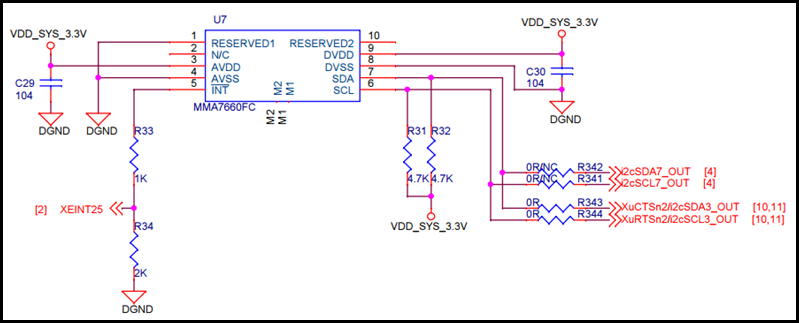

下面是MMA7660的在底板原理图：
可以看到，使用的是第3个I2C控制器。
下面是核心板：
I2C：
XEINT25：
二、tiny4412自带的驱动
tiny4412自带的mma7660驱动并不是采用设备树，但是可以作为我们的参考，在arch/arm/mach-exynos/mach-tiny4412.c中包含了mma7660的板级信息。
MMA7660的板级信息：
复制代码
11: #include <linux/mma7660.h>
复制代码
12: static struct mma7660_platform_data mma7660_pdata = {
复制代码
13: .irq = IRQ_EINT(25),
复制代码
14: .poll_interval = 100,
复制代码
15: .input_fuzz = 4,
复制代码
16: .input_flat = 4,
复制代码
17: };
复制代码
18:
复制代码
19: static struct s3c2410_platform_i2c tiny4412_i2c3_data __initdata = {
复制代码
110: .flags = 0,
复制代码
111: .bus_num = 3,
复制代码
112: .slave_addr = 0x10,
复制代码
113: .frequency = 200*1000,
复制代码
114: .sda_delay = 100,
复制代码
115: };
复制代码
116:
复制代码
117: static struct i2c_board_info i2c_devs3[] __initdata = {
复制代码
118: {
复制代码
119: I2C_BOARD_INFO("mma7660", 0x4c),
复制代码
120: .platform_data = &mma7660_pdata,
复制代码
121: },
复制代码
122: };
复制代码
123:
复制代码
124: static void __init smdk4x12_machine_init(void)
复制代码
125: {
复制代码
126: ... ...
复制代码
127: s3c_i2c3_set_platdata(&tiny4412_i2c3_data);
复制代码
128: i2c_register_board_info(3, i2c_devs3, ARRAY_SIZE(i2c_devs3)); // 注册板级信息
复制代码
129: ... ...
复制代码
130: }
其中，
从上面的信息我们可以知道：
MMA7660的器件地址是0x4c，I2C3的CLK信号新的频率为200KHz。这两个信息比较重要。MMA7660的驱动程序是linux-3.0.86/drivers/hwmon/mma7660.c。
I2C的板级信息：
在arch/arm/plat-samsung/dev-i2c3.c中：
复制代码
11: /* linux/arch/arm/plat-samsung/dev-i2c3.c
复制代码
12: *
复制代码
13: * Copyright (c) 2010 Samsung Electronics Co., Ltd.
复制代码
14: * http://www.samsung.com/
复制代码
15: *
复制代码
16: * S5P series device definition for i2c device 3
复制代码
17: *
复制代码
18: * This program is free software; you can redistribute it and/or modify
复制代码
19: * it under the terms of the GNU General Public License version 2 as
复制代码
110: * published by the Free Software Foundation.
复制代码
111: */
复制代码
112:
复制代码
113: #include <linux/gfp.h>
复制代码
114: #include <linux/kernel.h>
复制代码
115: #include <linux/string.h>
复制代码
116: #include <linux/platform_device.h>
复制代码
117:
复制代码
118: #include <mach/irqs.h>
复制代码
119: #include <mach/map.h>
复制代码
120:
复制代码
121: #include <plat/regs-iic.h>
复制代码
122: #include <plat/iic.h>
复制代码
123: #include <plat/devs.h>
复制代码
124: #include <plat/cpu.h>
复制代码
125:
复制代码
126: static struct resource s3c_i2c_resource[] = {
复制代码
127: [0] = {
复制代码
128: .start = S3C_PA_IIC3,
复制代码
129: .end = S3C_PA_IIC3 + SZ_4K - 1,
复制代码
130: .flags = IORESOURCE_MEM,
复制代码
131: },
复制代码
132: [1] = {
复制代码
133: .start = IRQ_IIC3,
复制代码
134: .end = IRQ_IIC3,
复制代码
135: .flags = IORESOURCE_IRQ,
复制代码
136: },
复制代码
137: };
复制代码
138:
复制代码
139: struct platform_device s3c_device_i2c3 = {
复制代码
140: .name = "s3c2440-i2c",
复制代码
141: .id = 3,
复制代码
142: .num_resources = ARRAY_SIZE(s3c_i2c_resource),
复制代码
143: .resource = s3c_i2c_resource,
复制代码
144: };
复制代码
145:
复制代码
146: void __init s3c_i2c3_set_platdata(struct s3c2410_platform_i2c *pd)
复制代码
147: {
复制代码
148: struct s3c2410_platform_i2c *npd;
复制代码
149:
复制代码
150: if (!pd) {
复制代码
151: pd = &default_i2c_data;
复制代码
152: pd->bus_num = 3;
复制代码
153: }
复制代码
154:
复制代码
155: npd = s3c_set_platdata(pd, sizeof(struct s3c2410_platform_i2c),
复制代码
156: &s3c_device_i2c3);
复制代码
157:
复制代码
158: if (!npd->cfg_gpio)
复制代码
159: npd->cfg_gpio = s3c_i2c3_cfg_gpio;
复制代码
160: }
然后会在arch/arm/mach-exynos/mach-tiny4412.c中注册：
复制代码
11: static struct platform_device *smdk4x12_devices[] __initdata = {
复制代码
12: ... ...
复制代码
13: &s3c_device_i2c3,
复制代码
14: ... ...
复制代码
15: }
复制代码
16:
复制代码
17: static void __init smdk4x12_machine_init(void)
复制代码
18: {
复制代码
19: ... ...
复制代码
110: platform_add_devices(smdk4x12_devices, ARRAY_SIZE(smdk4x12_devices));
复制代码
111: ... ...
复制代码
112: }
I2C控制器对应的驱动是linux-3.0.86/drivers/i2c/busses/i2c-s3c2410.c。
三、移植
1、首先把MMA7660和I2C控制器的板级信息转化为设备树的形式，修改arch/arm/boot/dts/exynos4412-tiny4412.dts，添加MMA7660和I2C的硬件信息，可以参考内核文档：Documentation/devicetree/bindings/i2c/i2c.txt和Documentation/devicetree/bindings/i2c/i2c-s3c2410.txt，中断资源的填写可以参考内核文档Documentation/devicetree/bindings/pinctrl/samsung-pinctrl.txt。
复制代码
11: /* MMA7660FC */
复制代码
12: &i2c_3 {
复制代码
13: samsung,i2c-sda-delay = <100>;
复制代码
14: samsung,i2c-slave-addr = <0x10>;
复制代码
15: samsung,i2c-max-bus-freq = <200000>;
复制代码
16: pinctrl-0 = <&i2c3_bus>;
复制代码
17: pinctrl-names = "default";
复制代码
18: status = "okay";
复制代码
19:
复制代码
110: mma7660@4c {
复制代码
111: compatible = "freescale,mma7660";
复制代码
112: reg = <0x4c>;
复制代码
113: interrupt-parent = <&gpx3>;
复制代码
114: interrupts = <1 2>;
复制代码
115: poll_interval = <100>;
复制代码
116: input_fuzz = <4>;
复制代码
117: input_flat = <4>;
复制代码
118: status = "okay";
复制代码
119: };
复制代码
120: };
上面的信息基本上是把原来的板级信息搬过来。
第13行和第14行是设置中断资源，参考Documentation/devicetree/bindings/pinctrl/samsung-pinctrl.txt：
复制代码
1External GPIO and Wakeup Interrupts:
复制代码
1
复制代码
1The controller supports two types of external interrupts over gpio. The first
复制代码
1is the external gpio interrupt and second is the external wakeup interrupts.
复制代码
1The difference between the two is that the external wakeup interrupts can be
复制代码
1used as system wakeup events.
复制代码
1
复制代码
1A. External GPIO Interrupts: For supporting external gpio interrupts, the
复制代码
1following properties should be specified in the pin-controller device node.
复制代码
1
复制代码
1- interrupt-parent: phandle of the interrupt parent to which the external
复制代码
1GPIO interrupts are forwarded to.
复制代码
1- interrupts: interrupt specifier for the controller. The format and value of
复制代码
1the interrupt specifier depends on the interrupt parent for the controller.
复制代码
1
复制代码
1In addition, following properties must be present in node of every bank
复制代码
1of pins supporting GPIO interrupts:
复制代码
1
复制代码
1- interrupt-controller: identifies the controller node as interrupt-parent.
复制代码
1- #interrupt-cells: the value of this property should be 2.
复制代码
1- First Cell: represents the external gpio interrupt number local to the
复制代码
1external gpio interrupt space of the controller.
复制代码
1- Second Cell: flags to identify the type of the interrupt
复制代码
1- 1 = rising edge triggered
复制代码
1- 2 = falling edge triggered
复制代码
1- 3 = rising and falling edge triggered
复制代码
1- 4 = high level triggered
复制代码
1- 8 = low level triggered
对于interrupts = <1 2>，其中1表示GPX3_1，2表示的是下降沿触发。
第2行的i2c_3是一个标号，i2c3的其他信息是在arch/arm/boot/dts/exynos4.dtsi中：
复制代码
11: i2c_3: i2c@13890000 {
复制代码
12: #address-cells = <1>;
复制代码
13: #size-cells = <0>;
复制代码
14: compatible = "samsung,s3c2440-i2c";
复制代码
15: reg = <0x13890000 0x100>;
复制代码
16: interrupts = <0 61 0>;
复制代码
17: clocks = <&clock CLK_I2C3>;
复制代码
18: clock-names = "i2c";
复制代码
19: pinctrl-names = "default";
复制代码
110: pinctrl-0 = <&i2c3_bus>;
复制代码
111: status = "disabled";
复制代码
112: };
第10行是设置GPIO的功能复用，i2c3_bus是在文件arch/arm/boot/dts/exynos4x12-pinctrl.dtsi中：
复制代码
11: i2c3_bus: i2c3-bus {
复制代码
12: samsung,pins = "gpa1-2", "gpa1-3";
复制代码
13: samsung,pin-function = <3>;
复制代码
14: samsung,pin-pud = <3>;
复制代码
15: samsung,pin-drv = <0>;
复制代码
16: };
那么是在什么时候解析这部分，然后设置功能复用的呢？这个以后再说。
2、填写完板级信息，接下来就要移植驱动程序了，其中I2C控制器的驱动程序Linux内核已经写好了，就是drivers/i2c/busses/i2c-s3c2410.c。MMA7660的驱动程序就需要我们自己移植了。
- 注册
复制代码
11: static const struct i2c_device_id mma7660_ids[] = {
复制代码
12: { "mma7660", 0 },
复制代码
13: { },
复制代码
14: };
复制代码
15: MODULE_DEVICE_TABLE(i2c, mma7660_ids);
复制代码
16:
复制代码
17: #ifdef CONFIG_OF
复制代码
18: static const struct of_device_id mma7660_dt_match[] = {
复制代码
19: { .compatible = "freescale,mma7660" },
复制代码
110: { }
复制代码
111: };
复制代码
112: MODULE_DEVICE_TABLE(of, mma7660_dt_match);
复制代码
113: #endif
复制代码
114:
复制代码
115: static struct i2c_driver mma7660_driver = {
复制代码
116: .driver = {
复制代码
117: .name = MMA7660_NAME,
复制代码
118: .pm = &mma7660_pm_ops,
复制代码
119: .of_match_table = of_match_ptr(mma7660_dt_match),
复制代码
120: },
复制代码
121: .probe = mma7660_probe,
复制代码
122: .remove = mma7660_remove,
复制代码
123: .id_table = mma7660_ids,
复制代码
124: };
复制代码
125:
复制代码
126: module_i2c_driver(mma7660_driver);
- 解析设备树
复制代码
11: static struct mma7660_platform_data *mma7660_parse_dt(struct device *dev)
复制代码
12: {
复制代码
13: struct mma7660_platform_data *pdata;
复制代码
14: struct device_node *np = dev->of_node;
复制代码
15:
复制代码
16: if (!np)
复制代码
17: return NULL;
复制代码
18:
复制代码
19: pdata = devm_kzalloc(dev, sizeof(*pdata), GFP_KERNEL);
复制代码
110: if (!pdata) {
复制代码
111: dev_err(dev, "failed to allocate platform datan");
复制代码
112: return NULL;
复制代码
113: }
复制代码
114:
复制代码
115: if (of_property_read_u32(np, "poll_interval", &pdata->poll_interval)) {
复制代码
116: dev_err(dev, "failed to get poll_interval propertyn");
复制代码
117: return NULL;
复制代码
118: }
复制代码
119:
复制代码
120: if (of_property_read_u32(np, "input_fuzz", &pdata->input_fuzz)) {
复制代码
121: dev_err(dev, "failed to get input_fuzz propertyn");
复制代码
122: return NULL;
复制代码
123: }
复制代码
124:
复制代码
125: if (of_property_read_u32(np, "input_flat", &pdata->input_flat)) {
复制代码
126: dev_err(dev, "failed to get input_flat propertyn");
复制代码
127: return NULL;
复制代码
128: }
复制代码
129:
复制代码
130: return pdata;
复制代码
131: }
关于这部分我已经把代码上传到github上了，下载方法：
复制代码
1git clone https://github.com/pengdonglin137/linux-4.4_tiny4412.git -b port_to_tiny4412
测试
复制代码
11: [root@tiny4412 root]# cd /sys/bus/i2c/devices/3-004c/
复制代码
12: [root@tiny4412 3-004c]# ls
复制代码
13: all_axis_g input of_node subsystem x_axis_g
复制代码
14: driver modalias power tilt_status y_axis_g
复制代码
15: hwmon name registers uevent z_axis_g
复制代码
16: [root@tiny4412 3-004c]# cat all_axis_g
复制代码
17: 2, 0, 22
复制代码
18: [root@tiny4412 3-004c]# cat registers
复制代码
19: REG: 0x00 = 0x03 ...... [ 0000 0011 ]
复制代码
110: REG: 0x01 = 0x01 ...... [ 0000 0001 ]
复制代码
111: REG: 0x02 = 0x16 ...... [ 0001 0110 ]
复制代码
112: REG: 0x03 = 0x01 ...... [ 0000 0001 ]
复制代码
113: REG: 0x04 = 0x02 ...... [ 0000 0010 ]
复制代码
114: REG: 0x05 = 0xa0 ...... [ 1010 0000 ]
复制代码
115: REG: 0x06 = 0xe7 ...... [ 1110 0111 ]
复制代码
116: REG: 0x07 = 0x59 ...... [ 0101 1001 ]
复制代码
117: REG: 0x08 = 0x49 ...... [ 0100 1001 ]
复制代码
118: REG: 0x09 = 0x04 ...... [ 0000 0100 ]
复制代码
119: REG: 0x0a = 0x0f ...... [ 0000 1111 ]
用hexdump看看上报的事件：
复制代码
11: [root@tiny4412 ]# hexdump /dev/input/event0
复制代码
12: 0000000 0013 0000 9b6a 0001 0003 0002 0015 0000
复制代码
13: 0000010 0013 0000 9b6a 0001 0000 0000 0000 0000
复制代码
14: 0000020 0013 0000 4015 0009 0003 0000 0002 0000
复制代码
15: 0000030 0013 0000 4015 0009 0000 0000 0000 0000
复制代码
16: 0000040 0018 0000 c6b5 000a 0003 0000 0004 0000
复制代码
17: 0000050 0018 0000 c6b5 000a 0000 0000 0000 0000
复制代码
18: 0000060 0019 0000 9ef7 0001 0003 0000 0006 0000
复制代码
19: 0000070 0019 0000 9ef7 0001 0000 0000 0000 0000
复制代码
110: 0000080 0019 0000 c6b3 000a 0003 0000 0005 0000
复制代码
111: 0000090 0019 0000 c6b3 000a 0000 0000 0000 0000
复制代码
112: 00000a0 0019 0000 d3f0 000d 0003 0000 0004 0000
复制代码
113: 00000b0 0019 0000 d3f0 000d 0000 0000 0000 0000
复制代码
114: 00000c0 001a 0000 25c1 0003 0003 0000 0003 0000
复制代码
115: 00000d0 001a 0000 25c1 0003 0000 0000 0000 0000
复制代码
116: 00000e0 001a 0000 32d0 0006 0003 0000 0002 0000
复制代码
117: 00000f0 001a 0000 32d0 0006 0000 0000 0000 0000
复制代码
118: 0000100 001a 0000 b980 0007 0003 0000 0001 0000
复制代码
119: 0000110 001a 0000 b980 0007 0000 0000 0000 0000
未完待续…
最后
以上就是谨慎小白菜最近收集整理的关于基于tiny4412的Linux内核移植 -- MMA7660驱动移植（九）作者信息平台简介摘要移植测试的全部内容，更多相关基于tiny4412的Linux内核移植内容请搜索靠谱客的其他文章。
本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
发表评论 取消回复
