导读：《蓝桥杯嵌入式组》专栏文章是博主2019年参加蓝桥杯的嵌入式组比赛所做的学习笔记，在当年的比赛中，由于忙于准备考研及保研相关工作，博主仅仅参加了当年的省赛，并获得了省赛一等奖的成绩。成绩虽谈不上最好，但至少问心无愧。如今2021年回头再看该系列文章，仍然感触颇多。为了能更好地帮助到单片机初学者，今年特地抽出时间对当年的文章逻辑和结构进行重构，以达到初学者快速上手的目的。需要指出的是，由于本人水平有限，如有错误还请读者指出，非常感谢。那么，接下来让我们一起开始愉快的学习吧。

“一叶遮目，不见泰山”。不论何事，只有把握事情的总体趋势，才能做到心中有数。

蜂鸣器接在了单片机的PB4，该口默认为JTAG功能，要想作为普通IO口，需要进行相应的设置，如何设置呢？可参考之前的一篇博文<STM32之JTAG口作为普通IO使用>。

stm32复位后，PB4引脚默认是作为JTAG接口的RST引脚，因此我们再使用蜂鸣器之前要先把PB4复用回我们的普通IO口。需要在时钟中加入复用时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO | ..., ENABLE);

同时在时钟之后再加上
GPIO_PinRemapConfig(GPIO_Remap_SWJ_NoJTRST,ENABLE);（建议使用这个，至于为什么，骚年你试试另一个。。。）
或？
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

一、主要代码

main.c

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
/*******************************************************************************
* 文件名：main.c
* 描  述：
* 作  者：CLAY
* 版本号：v1.0.0
* 日  期: 2019年1月24日
* 备  注：按键B1切换LED1状态并且蜂鸣器鸣叫0.1s
*         按键B2按下发生长鸣;按键B3停止鸣叫
*******************************************************************************
*/

#include "stm32f10x.h"
#include "led.h"
#include "key.h"
#include "timer.h"
#include "beep.h"


int main(void)
{
	LEDInit();
	KeyInit();
	BeepInit();
	TIM2Init(2000, 72);//定时2ms

	while(1)
	{
		KeyDriver();
	}
}

void KeyAction(int code)
{
	if(code == 1)//按下B1，切换灯状态，蜂鸣器鸣叫0.1s
	{
		GPIOC->ODR ^= (1<<8);//PC8不断取反
		GPIOD->ODR |= (1<<2);//PD2置1，使能573锁存器
		GPIOD->ODR &= ~(1<<2);//PD2清0，关闭573锁存器
		Beep(100);
	}
	else if(code == 2)
	{
		Beep(-1);
	}
	else if(code == 3)
	{
		Beep(0);
	}
}

beep.c

复制代码

/*******************************************************************************
* 文件名：main.c
* 描  述：
* 作  者：CLAY
* 版本号：v1.0.0
* 日  期: 2019年1月24日
* 备  注：Beep(x);响x毫秒；Beep(0)；不响 Beep(-1)；一直响
*
*******************************************************************************
*/

#include "beep.h"

s32 BeepTimer = 0;

void BeepInit(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_AFIO, ENABLE);
	//GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_NoJTRST,ENABLE);
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽模式输出
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	BeepOff();//初始化关闭蜂鸣器
}

void BeepScan(s32 ms)
{
	if(BeepTimer > 0)
	{
		BeepTimer -= ms;
		if(BeepTimer <= 0)
		{
			BeepOff();
			BeepTimer = 0;
		}
	}
}

void Beep(s32 time)
{
	BeepTimer = time;

	if(BeepTimer == 0)
	{
		BeepOff();
	}
	else
	{
		BeepOn();
	}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
/*******************************************************************************
* 文件名：main.c
* 描  述：
* 作  者：CLAY
* 版本号：v1.0.0
* 日  期: 2019年1月24日
* 备  注：Beep(x);响x毫秒；Beep(0)；不响 Beep(-1)；一直响
*
*******************************************************************************
*/

#include "beep.h"

s32 BeepTimer = 0;

void BeepInit(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_AFIO, ENABLE);
	//GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_NoJTRST,ENABLE);
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽模式输出
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	BeepOff();//初始化关闭蜂鸣器
}

void BeepScan(s32 ms)
{
	if(BeepTimer > 0)
	{
		BeepTimer -= ms;
		if(BeepTimer <= 0)
		{
			BeepOff();
			BeepTimer = 0;
		}
	}
}

void Beep(s32 time)
{
	BeepTimer = time;

	if(BeepTimer == 0)
	{
		BeepOff();
	}
	else
	{
		BeepOn();
	}
}

beep.h

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#ifndef _BEEP_H
#define _BEEP_H

#include "stm32f10x.h"

#define  BeepOff() GPIO_SetBits(GPIOB, GPIO_Pin_4);
#define  BeepOn() GPIO_ResetBits(GPIOB, GPIO_Pin_4);

void BeepInit(void);
void BeepScan(s32 ms);
void Beep(s32 time);

#endif

stm32f10x_it.c

复制代码

1
2
3
4
5
6
7
8
9
10
11
void TIM2_IRQHandler(void)
{
	if(TIM_GetFlagStatus(TIM2, TIM_FLAG_Update))
	{
		TIM_ClearFlag(TIM2, TIM_FLAG_Update);

		KeyScan();
		BeepScan(2);//2ms扫描
	}
}

二、代码解读

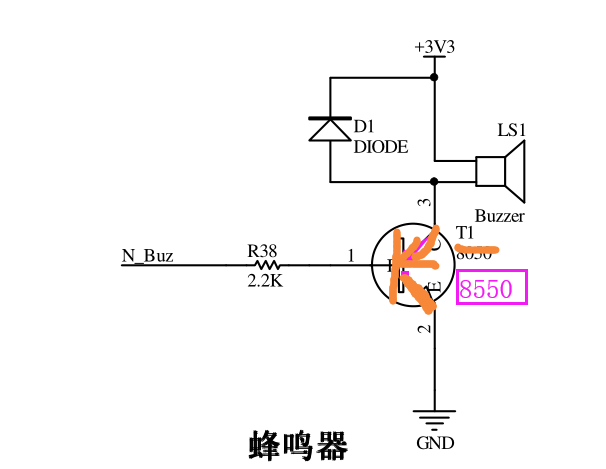

蜂鸣器部分原理图

在这里插入图片描述

三、注意事项

1、方便开关操作蜂鸣器在beep.h中定义了

复制代码

1
2
3
#define  BeepOff() GPIO_SetBits(GPIOB, GPIO_Pin_4);
#define  BeepOn() GPIO_ResetBits(GPIOB, GPIO_Pin_4);

2、中都是有符号32位数

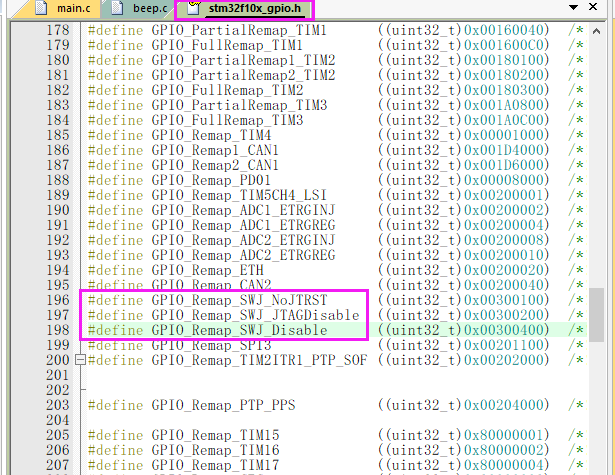

3、前面说了建议使用GPIO_PinRemapConfig(GPIO_Remap_SWJ_NoJTRST,ENABLE);，
定义在stm32f10x_gpio.h中
在这里插入图片描述

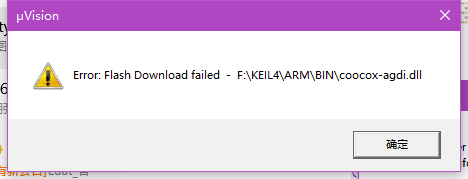

假如不小心使用了另一个，会发现怎么也下载不进去程序了，类似：
在这里插入图片描述

在这里插入图片描述

也没关系，原因看<这里>，解决办法看下面

复位按键，单击下载然后立即松开复位就可以下载程序。

4、原理图中的蜂鸣器处的三极管是PNP，所以是低电平响，高电平不响。

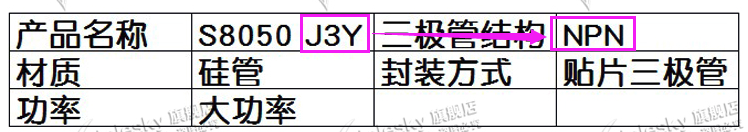

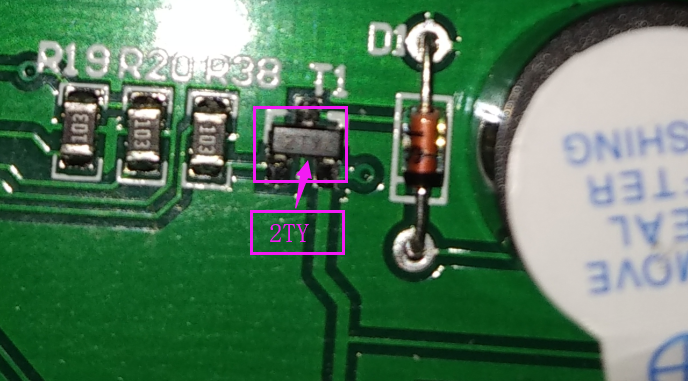

J3Y - PNP ; 2TY-PNP
在这里插入图片描述

在这里插入图片描述
