FIR 基础应用 - AM 调幅波调制解调(FIR 低通滤波)
文章目录
- 前言
- 一、 调幅波调制
- 1. am_modulation_dds 模块逻辑框图
- 2. am_modulation_dds.v verilog 代码
- 二、 调幅波解调
- 1. am_demodulation_fir 模块逻辑框图
- 2. am_demodulation_fir.v verilog 代码
- 三、 am_modem_fir_testbench.v
- 四、 FIR IP 设置
- 1. lowpass_10k_30k_1m.coe FIR IP 系数文件
- 2. Matlab FIR 系数生成,Filter Designer 设置贴图
- 3. FIR IP 设置贴图
- 五、 DDS IP 设置
- 1. dds_compiler_1m_100k IP设置贴图
- 1. dds_compiler_1m_4k IP设置贴图
- 六、 仿真时序波形图
- 1. 激励文件信号波形图
- 2. AM调幅波调制模块信号波形图
- 3. AM调幅波解调模块信号波形图
- 七、 综合布线后 FPGA 资源使用报告
- 八、 相关 vivado 工程、IP 设置等详细文档连接,采用 Xilinx vivado 2017.4 版本
- [XILINX FIR IP 详解、Verilog 源码、Vivado 工程](https://blog.csdn.net/qq_46621272/article/details/125292610)
- [FIR 基础应用 - AM 调幅波调制解调(FIR 低通滤波)详细介绍](https://blog.csdn.net/qq_46621272/article/details/125334644)
- [FIR 基础应用 - FM 调频波调制解调(FIR 低通滤波) 详细介绍](https://blog.csdn.net/qq_46621272/article/details/125337119)
- [FIR 中级应用 - AM 调幅波调制解调(FIR + FIFO)详细介绍](https://blog.csdn.net/qq_46621272/article/details/125384724)
- [FIR 高级应用 - AM 调幅波调制解调(FIR 低通滤波+重采样,FIR 高阶系数,FIR+FIFO ) 详细介绍](https://blog.csdn.net/qq_46621272/article/details/125385375)
- [FIR 高级应用 - 多通道实验 (四个通道用一个 FIR IP,每通道用不同的系数) 详细介绍](https://blog.csdn.net/qq_46621272/article/details/125346332)
- [FIR 高级应用 FIR Reload的使用) 详细介绍](https://blog.csdn.net/qq_46621272/article/details/125348908)
- [AM 调幅波调制解调(FIR 低通滤波) vivado 工程文件下载](https://download.csdn.net/download/qq_46621272/85674733)
- [FM 调频波调制解调(FIR 低通滤波) Vivado 工程文件下载](https://download.csdn.net/download/qq_46621272/85722410)
- [AM 调幅波调制解调(FIR + FIFO) Vivado 工程文件下载](https://download.csdn.net/download/qq_46621272/85722449)
- [AM 调幅波调制解调(FIR 低通滤波+重采样,FIR 高阶系数,FIR+FIFO ) Vivado 工程文件下载](https://download.csdn.net/download/qq_46621272/85722484)
- [FIR 高级应用 - 多通道实验 Vivado 工程文件下载](https://download.csdn.net/download/qq_46621272/85722518)
- [FIR 高级应用 FIR Reload 的使用 vivado 工程文件下载](https://download.csdn.net/download/qq_46621272/85722534)
前言
这是 XILINX FIR IP 详解、Verilog 源码、Vivado 工程 这篇文章的实验部分,用 FIR 低通滤波实现了调幅波的解调输出。
采用 Xilinx vivado 2017.4 版本
一、 调幅波调制

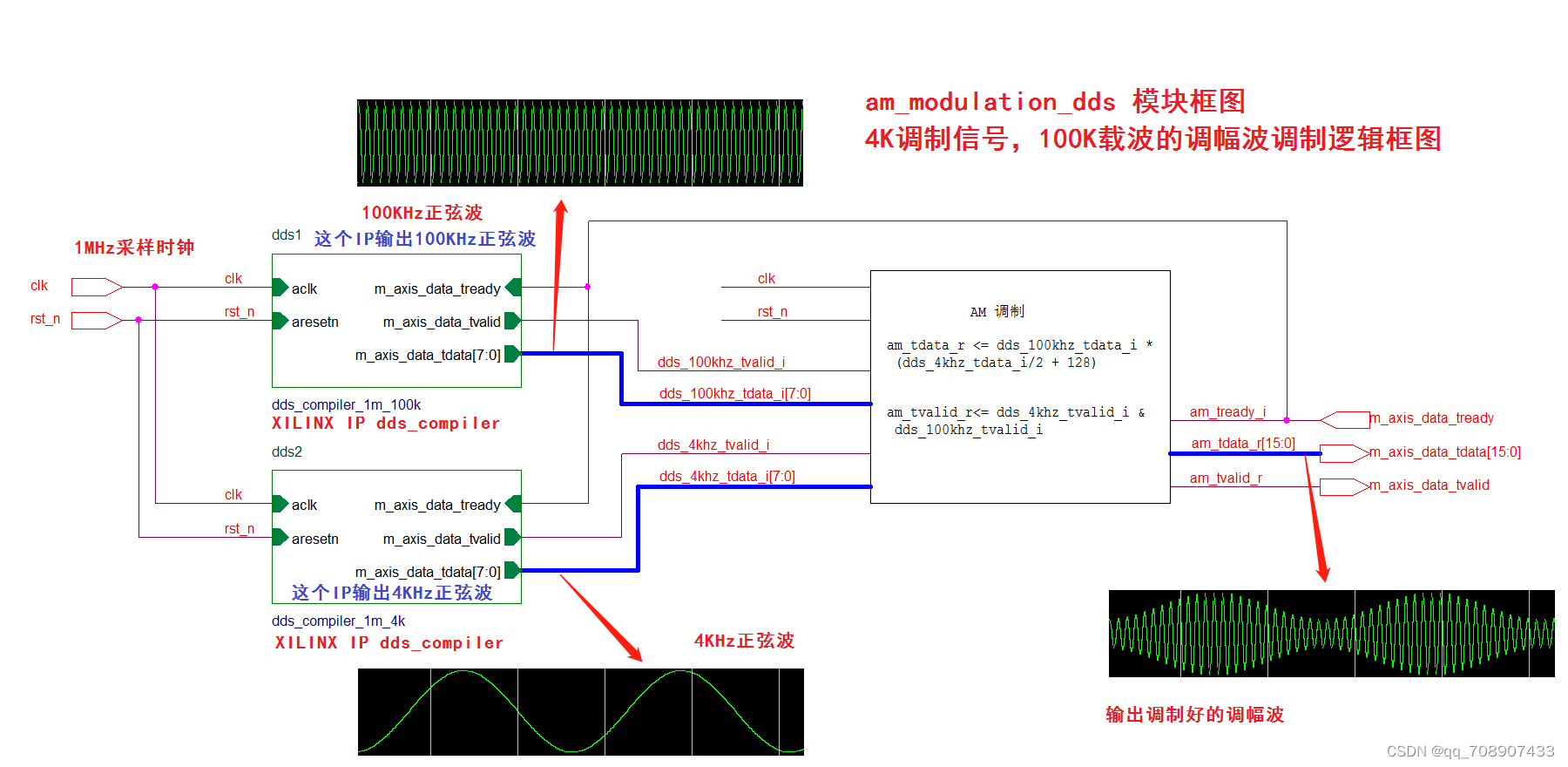

1. am_modulation_dds 模块逻辑框图
2. am_modulation_dds.v verilog 代码
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66//am_modulation_dds.v module am_modulation_dds ( output m_axis_data_tvalid, input m_axis_data_tready, output [15:0] m_axis_data_tdata, input rst_n, input clk ); wire signed [7:0] dds_100khz_tdata_i; // 100KHz 正弦波 AM 载波 wire dds_100khz_tvalid_i; wire dds_100khz_tready_i; wire signed [7:0] dds_4khz_tdata_i; // 4khz 正弦波 AM 调制信号 wire dds_4khz_tvalid_i; wire dds_4khz_tready_i; reg signed [15:0] am_tdata_r; reg am_tvalid_r; wire am_tready_i; assign am_tready_i = m_axis_data_tready; assign dds_100khz_tready_i = am_tready_i; assign dds_4khz_tready_i = am_tready_i; assign m_axis_data_tvalid = am_tvalid_r; assign m_axis_data_tdata = am_tdata_r; always @(posedge clk) //AM 调制算法实现 begin if(rst_n == 0 ) begin am_tdata_r <= 0; am_tvalid_r <= 0; end else if(am_tready_i == 1) begin am_tdata_r <= dds_100khz_tdata_i * (dds_4khz_tdata_i/2 + 128); // 128 是直流分量,式中的除2是为了不使数据超过16位溢出 // 这个代码中,载波频率很低,就直接用乘法去写代码了。 // 如果载波频率比较高就需要用DSP单元或乘法 IP 去实现。 am_tvalid_r <= dds_4khz_tvalid_i & dds_100khz_tvalid_i; end end dds_compiler_1m_100k dds1 // XILINX VIVADO DDS IP,1MHz 时钟输入,100KHz正弦波 8 位输出 ( .aclk (clk), // input wire aclk .aresetn (rst_n), // input wire aresetn .m_axis_data_tvalid (dds_100khz_tvalid_i), // output wire m_axis_data_tvalid .m_axis_data_tready (dds_100khz_tready_i), // input wire m_axis_data_tready .m_axis_data_tdata (dds_100khz_tdata_i) // output wire [7 : 0] m_axis_data_tdata ); dds_compiler_1m_4k dds2 // XILINX VIVADO DDS IP,1MHz 时钟输入,4khz正弦波 8 位输出 ( .aclk (clk), // input wire aclk .aresetn (rst_n), // input wire aresetn .m_axis_data_tvalid (dds_4khz_tvalid_i), // output wire m_axis_data_tvalid .m_axis_data_tready (dds_4khz_tready_i), // input wire m_axis_data_tready .m_axis_data_tdata (dds_4khz_tdata_i) // output wire [7 : 0] m_axis_data_tdata ); endmodule
二、 调幅波解调

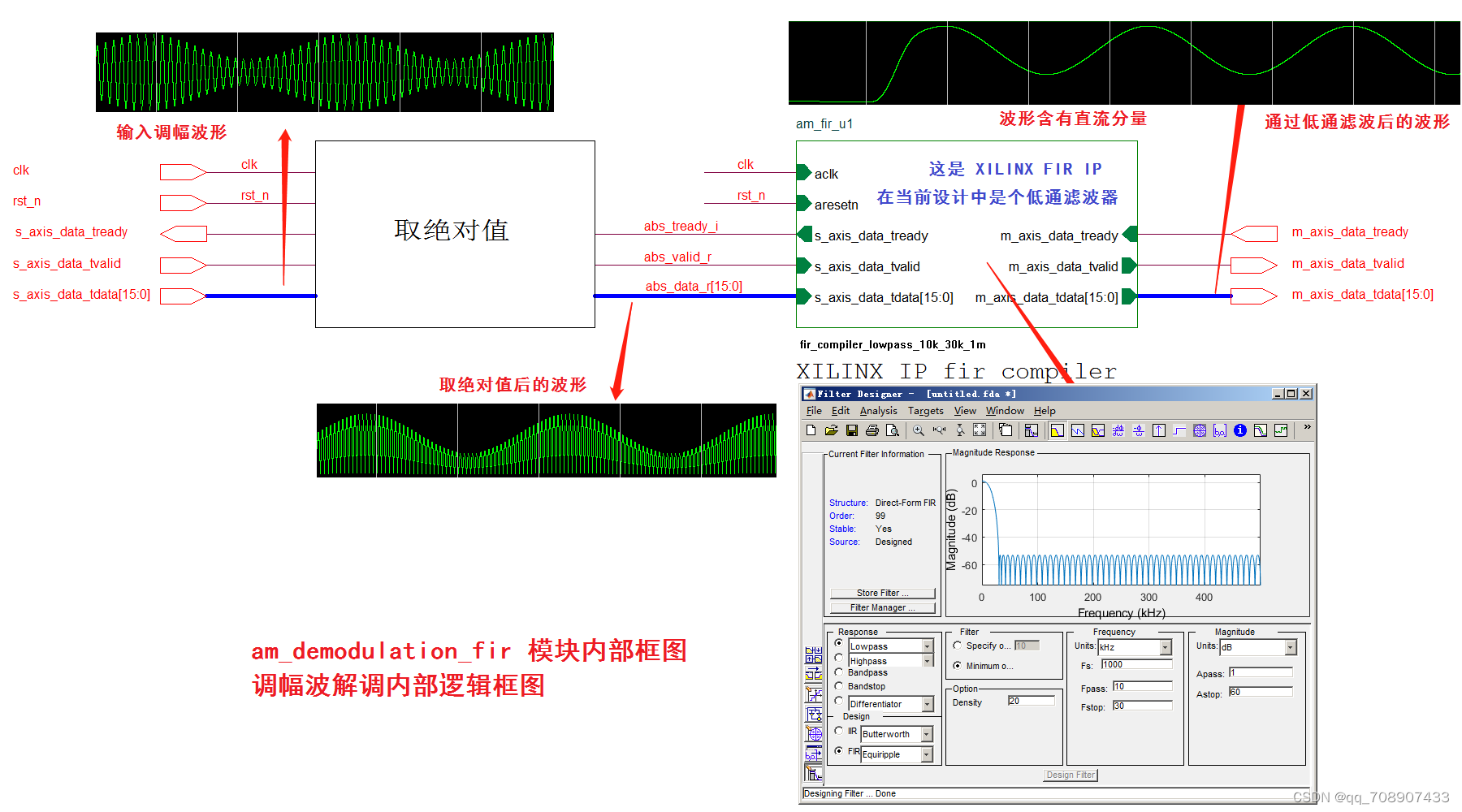

1. am_demodulation_fir 模块逻辑框图
2. am_demodulation_fir.v verilog 代码
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63//am_demodulation_fir.v module am_demodulation_fir ( input rst_n, input clk, input s_axis_data_tvalid, output s_axis_data_tready, input signed[15:0] s_axis_data_tdata, output m_axis_data_tvalid, input m_axis_data_tready, output signed[15:0] m_axis_data_tdata ); reg [15:0] abs_data_r = 0; reg abs_valid_r = 0; wire abs_tready_i; always @(posedge clk) begin if(rst_n == 0 ) abs_valid_r <= 0; else if(abs_tready_i == 1) abs_valid_r <= s_axis_data_tvalid; end always @(posedge clk) //取绝对值 begin if(rst_n == 0 ) abs_data_r <= 0; else if(abs_tready_i == 1 && s_axis_data_tvalid == 1) begin if(s_axis_data_tdata >= 0) abs_data_r <= s_axis_data_tdata; else abs_data_r <= -s_axis_data_tdata; end end wire signed [39:0] fir_fm_tdata_i; wire fir_fm_tvalid_i; wire fir_fm_tready_i; assign fir_fm_tready_i = m_axis_data_tready; assign m_axis_data_tdata = fir_fm_tdata_i >>>19; assign m_axis_data_tvalid = fir_fm_tvalid_i; assign s_axis_data_tready = abs_tready_i; fir_compiler_lowpass_10k_30k_1m am_fir_u1 ( .aresetn (rst_n), // input wire aresetn .aclk (clk), // input wire aclk .s_axis_data_tvalid (abs_valid_r), // input wire s_axis_data_tvalid .s_axis_data_tready (abs_tready_i), // output wire s_axis_data_tready .s_axis_data_tdata (abs_data_r), // input wire [15 : 0] s_axis_data_tdata .m_axis_data_tvalid (fir_fm_tvalid_i), // output wire m_axis_data_tvalid .m_axis_data_tready (fir_fm_tready_i), // input wire m_axis_data_tready .m_axis_data_tdata (fir_fm_tdata_i) // output wire [39 : 0] m_axis_data_tdata ); endmodule
三、 am_modem_fir_testbench.v
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60/////////////////////////////////////////////////////////////////////// `timescale 1ns / 100ps //am_modem_fir_testbench.v module am_modem_fir_testbench; reg rst_n; reg clk; parameter CLK_PERIOD = 1000; //1MHz initial begin rst_n = 0; #(20 * CLK_PERIOD) rst_n = 1; #(3000 * CLK_PERIOD) $stop; end initial clk = 0; always begin clk = #(CLK_PERIOD/2.0) ~clk; end wire signed [15:0] am_mod_tdata; //调幅波数据,载波100KHz 正弦波,调制信号 4KHz 正弦波 wire am_mod_tvalid; wire am_mod_tready; wire signed [15:0] am_demod_tdata; //经过解调还原的 4KHz 正弦波 wire am_demod_tvalid; wire am_demod_tready=1; am_modulation_dds am_u1 //调幅波调制模块,生成 载波100KHz 正弦波,调制信号 4KHz 正弦波的调幅信号 ( .clk (clk), //1MHz .rst_n (rst_n), //复位 .m_axis_data_tdata (am_mod_tdata), //调幅波数据输出, output wire [16 : 0] .m_axis_data_tvalid (am_mod_tvalid), .m_axis_data_tready (am_mod_tready) ); am_demodulation_fir am_u2 //调幅波解调模块,将调幅波解调还原调制信号 ( .clk (clk), //1MHz .rst_n (rst_n), //复位 .s_axis_data_tdata (am_mod_tdata), //调幅信号输入 intput wire [16 : 0] .s_axis_data_tvalid (am_mod_tvalid), .s_axis_data_tready (am_mod_tready), .m_axis_data_tdata (am_demod_tdata), //调幅波解调数据输出, output wire [16 : 0] .m_axis_data_tvalid (am_demod_tvalid), .m_axis_data_tready (am_demod_tready) ); endmodule
四、 FIR IP 设置
1. lowpass_10k_30k_1m.coe FIR IP 系数文件
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15; XILINX CORE Generator(tm)Distributed Arithmetic FIR filter coefficient (.COE) File ; Generated by MATLAB(R) 9.7 and DSP System Toolbox 9.9. ; Generated on: 17-Jun-2022 13:49:47 Radix = 16; Coefficient_Width = 16; CoefData = fd36,fed1,fe98,fe5f,fe27,fdf3,fdc4,fd9c,fd80,fd72,fd74,fd8a,fdb8,fe00,fe67,feed, ff99,006b,0166,028d,03e0,0561,0711,08ef,0afb,0d34,0f98,1224,14d5,17a7,1a94,1d9a, 20b0,23d2,26f9,2a1d,2d37,3041,3333,3604,38af,3b2d,3d75,3f84,4152,42db,441b,450e, 45b1,4603,4603,45b1,450e,441b,42db,4152,3f84,3d75,3b2d,38af,3604,3333,3041,2d37, 2a1d,26f9,23d2,20b0,1d9a,1a94,17a7,14d5,1224,0f98,0d34,0afb,08ef,0711,0561,03e0, 028d,0166,006b,ff99,feed,fe67,fe00,fdb8,fd8a,fd74,fd72,fd80,fd9c,fdc4,fdf3,fe27, fe5f,fe98,fed1,fd36;
2. Matlab FIR 系数生成,Filter Designer 设置贴图

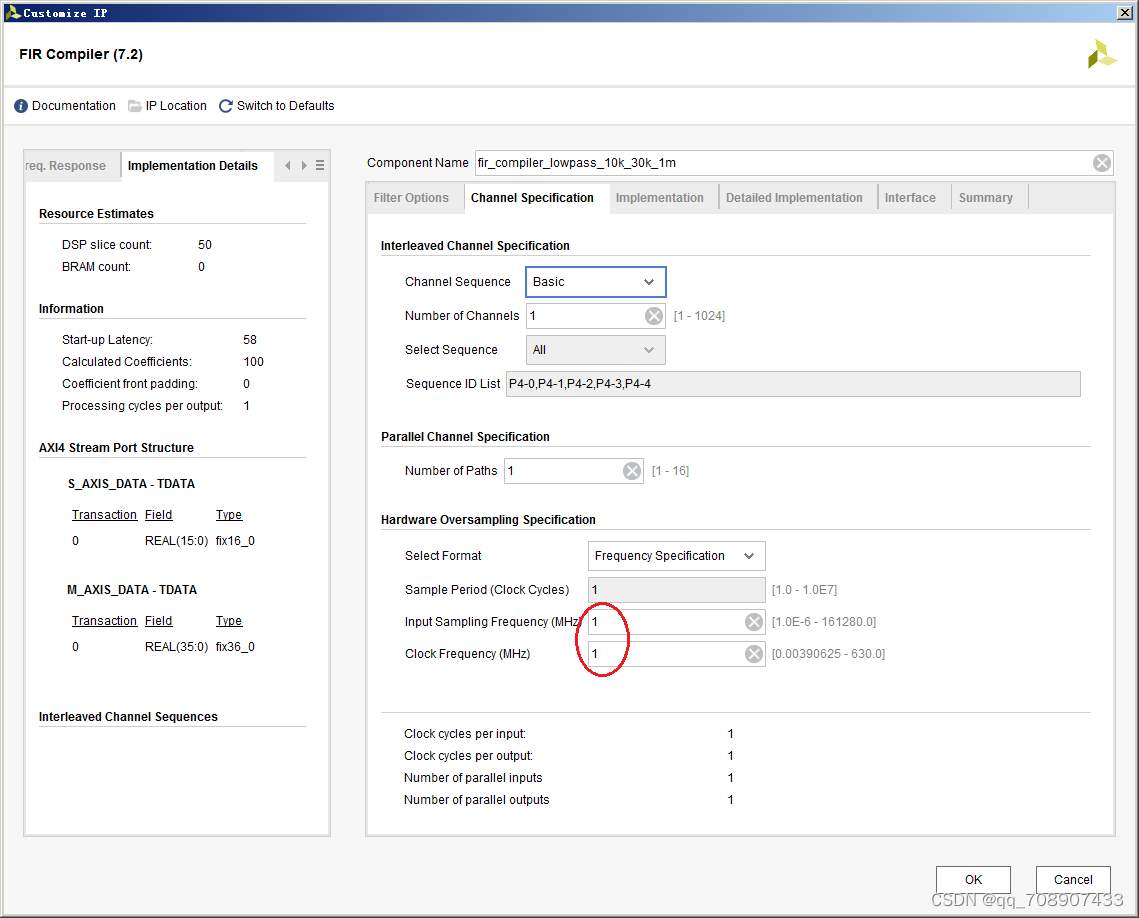

3. FIR IP 设置贴图
五、 DDS IP 设置

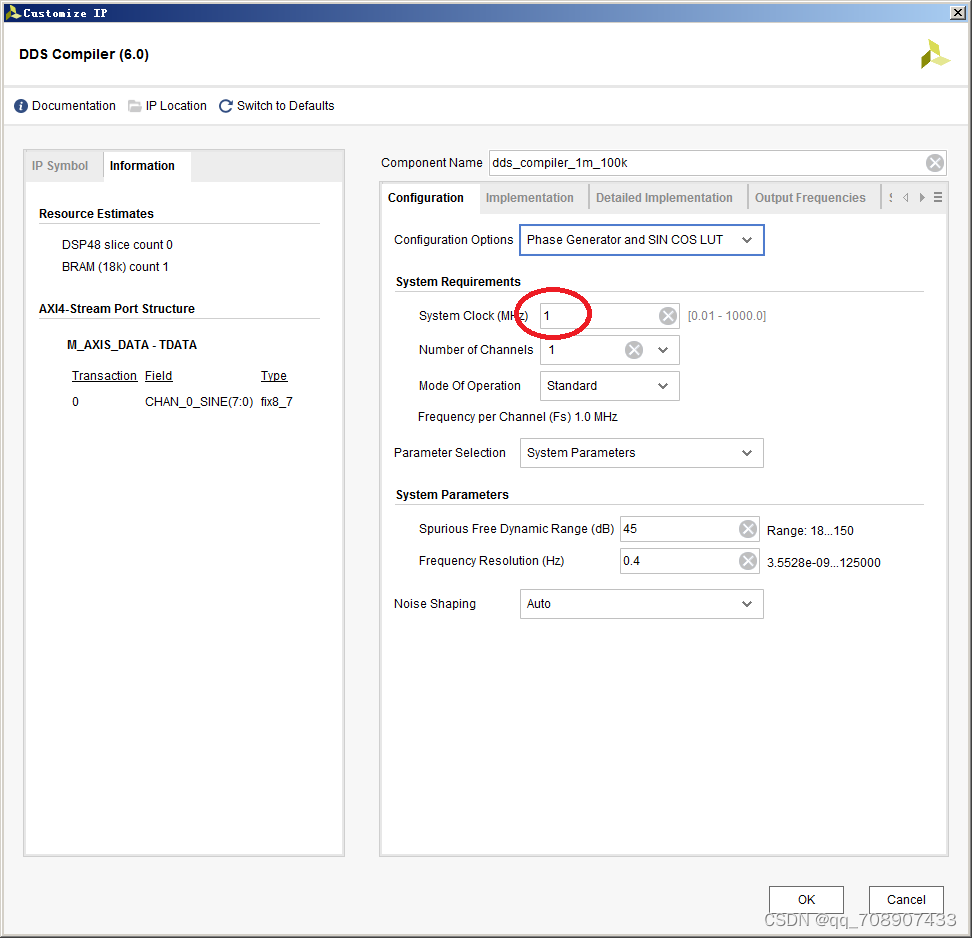

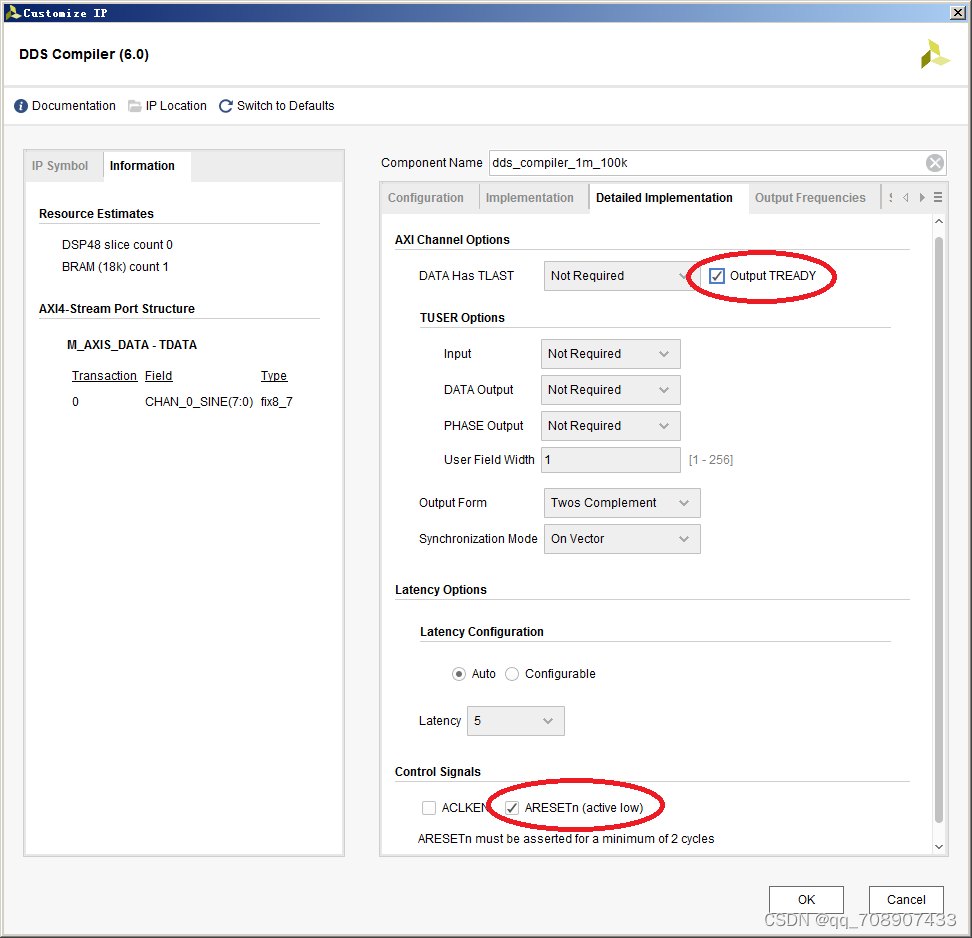

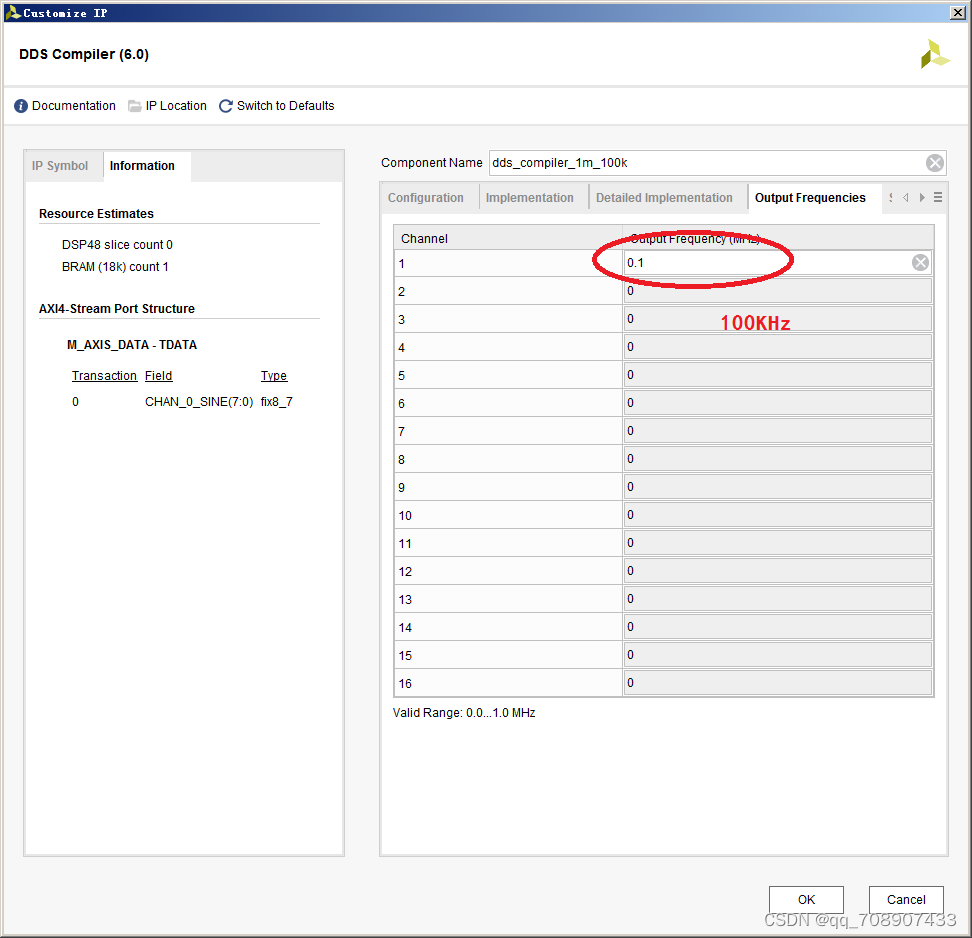

1. dds_compiler_1m_100k IP设置贴图

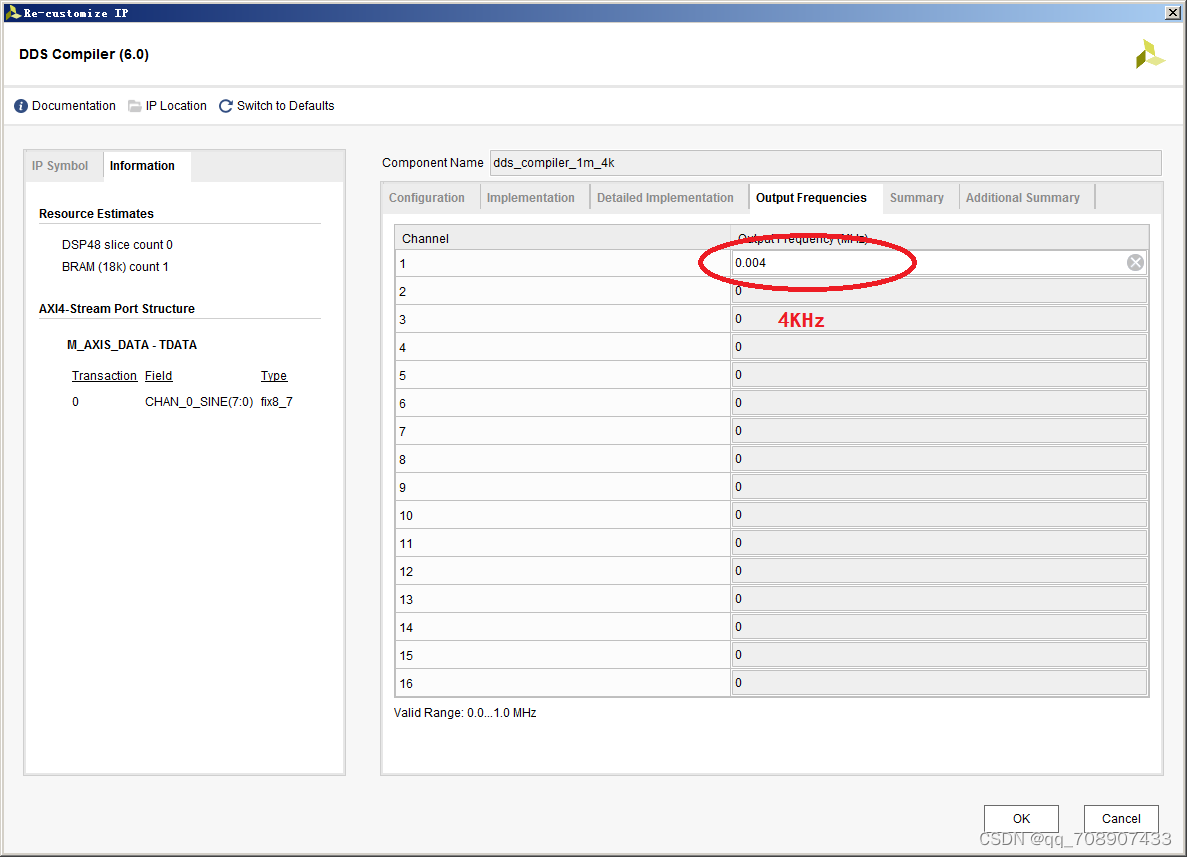

1. dds_compiler_1m_4k IP设置贴图
dds_compiler_1m_4k 与 dds_compiler_1m_100k 设置基本一致,这里只贴了一处不一样的设置。
六、 仿真时序波形图
1. 激励文件信号波形图
2. AM调幅波调制模块信号波形图
3. AM调幅波解调模块信号波形图

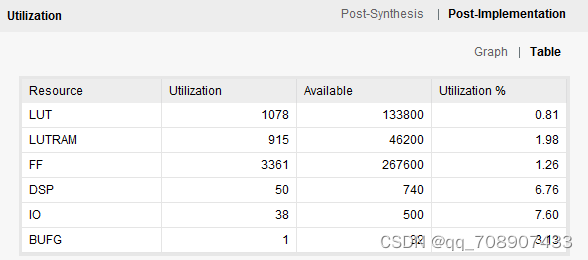

七、 综合布线后 FPGA 资源使用报告
八、 相关 vivado 工程、IP 设置等详细文档连接,采用 Xilinx vivado 2017.4 版本
-
