verilog设计简易正弦波信号发生器_FPGA学习(一)——产生频率可控的正弦波

2018.5.17更新如下

作为小透明，没想到随手一写的学习过程也能被看见，看到有人点赞也还是很高兴的，希望能以后自己忘了，还能来看懂，如果对大家能有所帮助，那就再好不过了。

对于输出的正弦波周期有两种算法，在这里记录一下。

因为和昨天使用的不是同一个文件，所以名称会和昨天的不一样，不过原理一样。

另外，在仿真的时候可以不用添加约束文件，只需要仿真时可以直接跳过，如果需要下载进板子的话就必须要写了。下一篇会介绍。

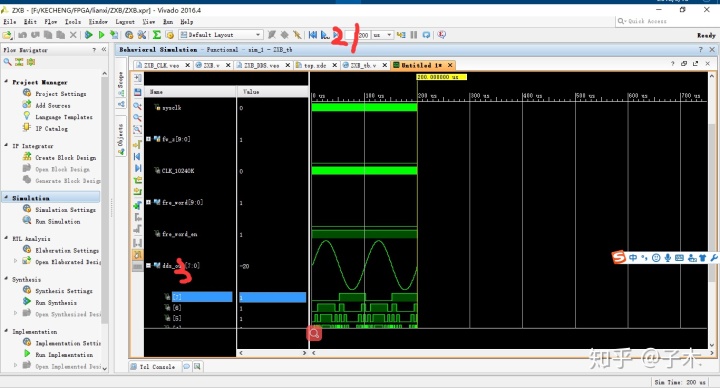

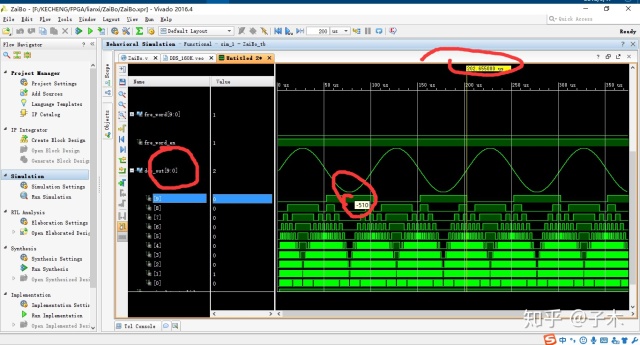

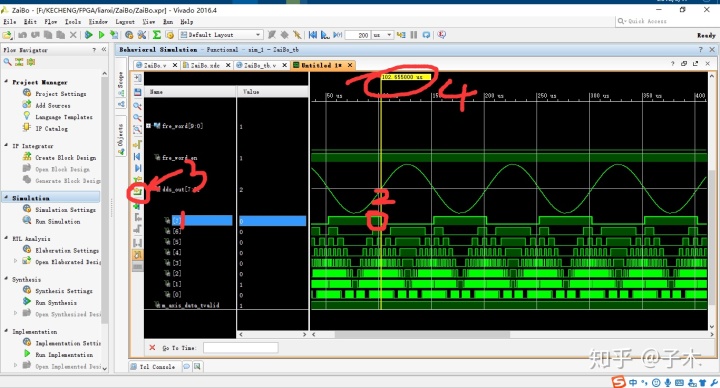

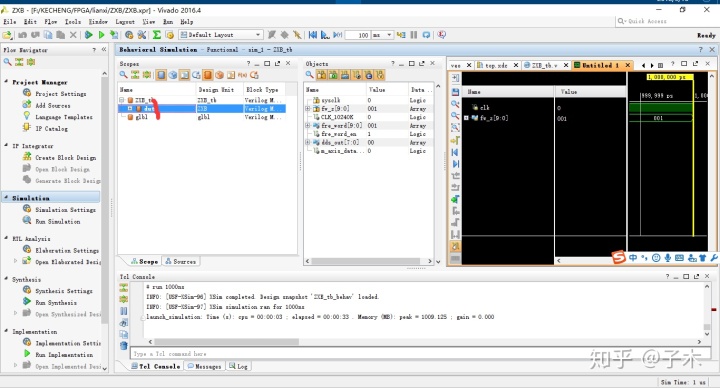

1.使用DDS输出的最高位去计算，具体操作如图

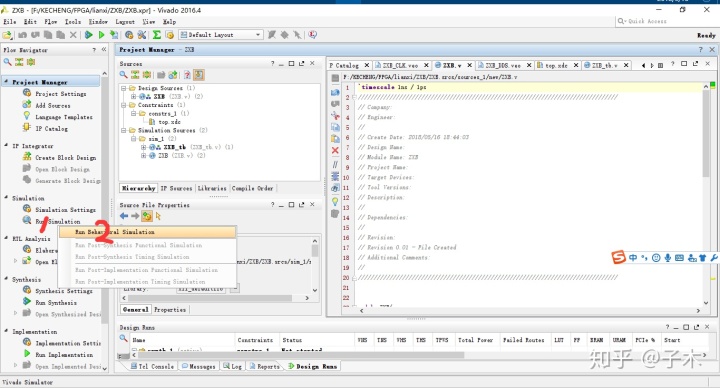

点击两次上图3的图标

可能会觉得频率控制字可以控制输出波形的频率，而输出位宽又可以计算输出波形周期，那改变输出波形会影响什么呢？会影响输出波形周期吗？答案是不会。

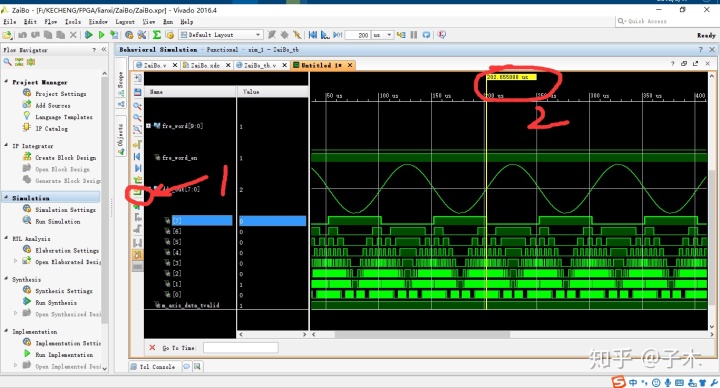

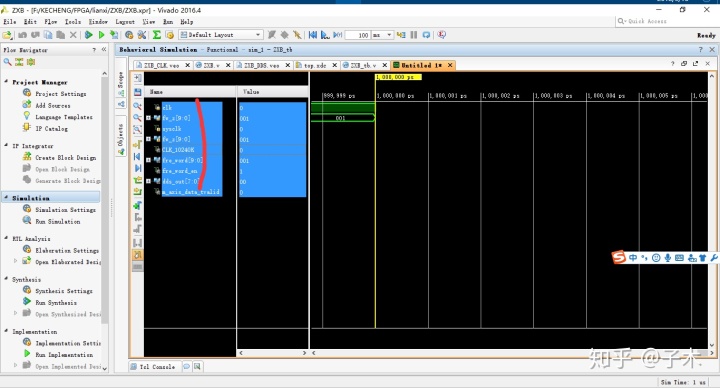

具体看图，我将输出位宽改为10位的仿真结果。

输出位宽影响的是输出波形的幅度(0^◇^0)/

了解DDS的原理就明白了。

2.第二种就是昨天解释原理时用频率控制字控制输出频率时，fre_word取1的值。

具体算法见原答案。

两种区别就是一个取最高位，一个取最低位，刚开始容易理不清。

原答案如下

信号调制和解调功能。写下其中过程当做自己的学习记录吧。本篇讲的是如何产生一个正弦波。

1. 使用的软件是Vivado 2016.4
2. 实验室板卡是Nexys Video

1.原理说明

采用的是自带DDS IP核，DDS直接数字式频率合成器（Direct Digital Synthesizer），相信所有人看到这个名字就觉得不会陌生。

DDS由频率控制字（Frequency Control Word）寄存器、相位累加器(Phase Accumulator)和正余弦查找表(Sine/Cosine LUT)三部分组成，通过控制相位累加器的位宽和查找表的位宽，可以实现不同频率和动态范围的正弦信号的产生。

关于DDS是如何产生我们需要的波形信号可以查看这篇文章：

而我们现在不用关心太多原理，经过实验的过程，自然就能明白其工作原理。

我们只需要知道如何控制其输出频率就行了，首先记住两个术语（jargon）：

a. 相位累加器：Phase = Phase + fre_word，可以暂且理解为i = i + 1一样的东西。

b. 频率控制字：fre_word，这个东西的值直接影响输出信号的频率。

我们的输出频率就是由fre_word来控制。

具体怎么算的呢？

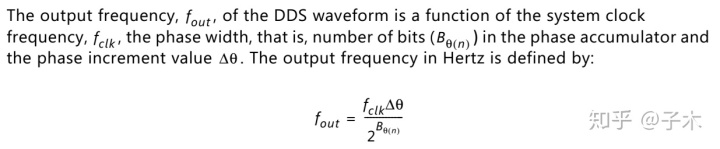

DDS核频率分辨率计算公式如下：

其中Δθ就是我们的频率控制字取值后文用fre_word表示，Bθ(n)是相位累加器位宽后文用B表示，fclk为DDS工作时钟。

频率分辨率就是当Δθ=1时的fout。

先假如我们需要的信号频率范围：1M-10MHz，分辨率0.01MHz。

取Δθ=1，fout=0.01MHz，B=10bit，我们可得DDS工作时钟fclk=10.24MHz。

到这里我们就知道，产生一个正弦波信号需要2部分即可：

1. 时钟分频器(因为我们的软件系统时钟为100MHz，而我们算出的DDS工作时钟为10.24MHz)
2. DDS IP核

2.具体操作过程

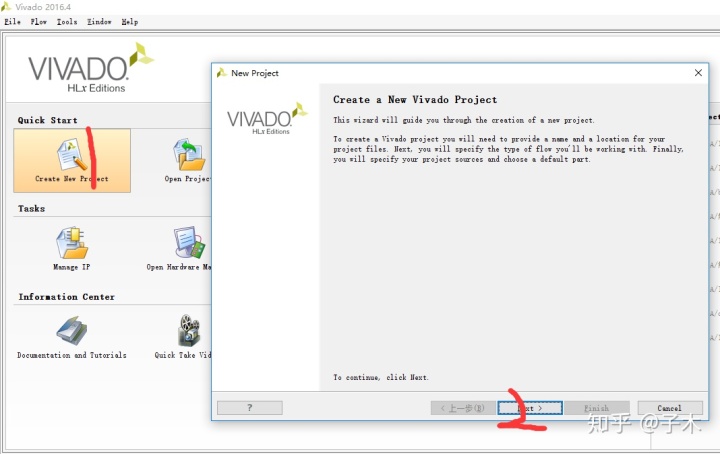

打开vivado，新建工程

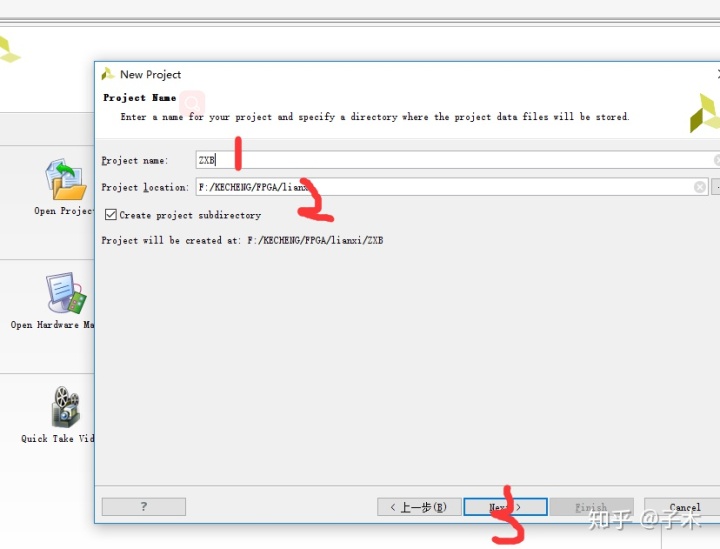

给工程命名，路径不能出现中文

如图勾选，我们后面自己建源文件

选择板卡(这个板卡需要在安装后自己添加了才会有)，点击接下来的next，finish。

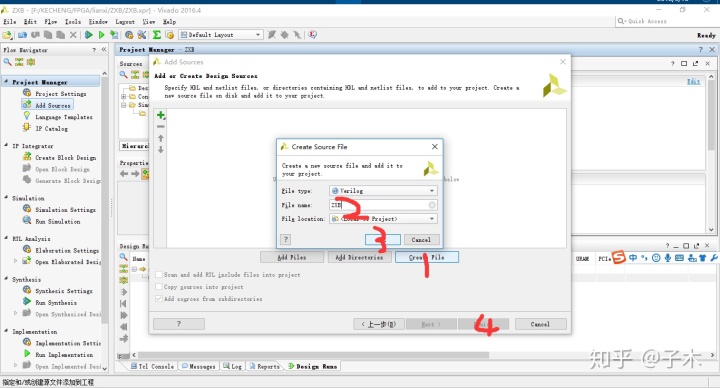

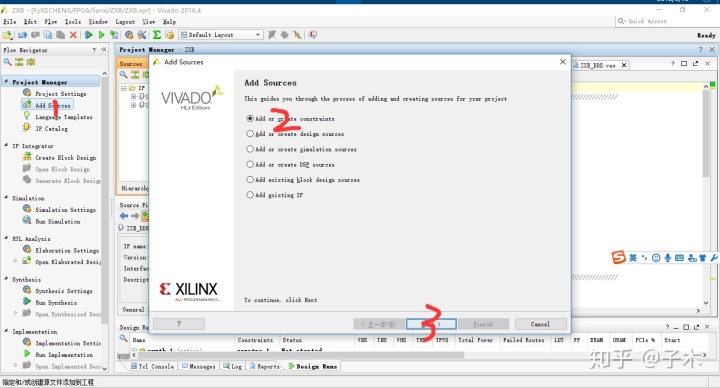

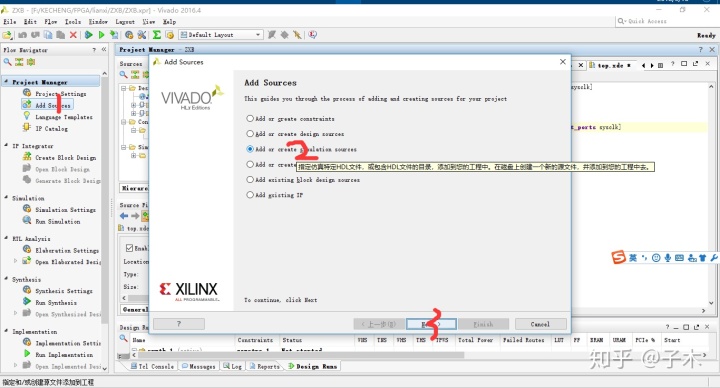

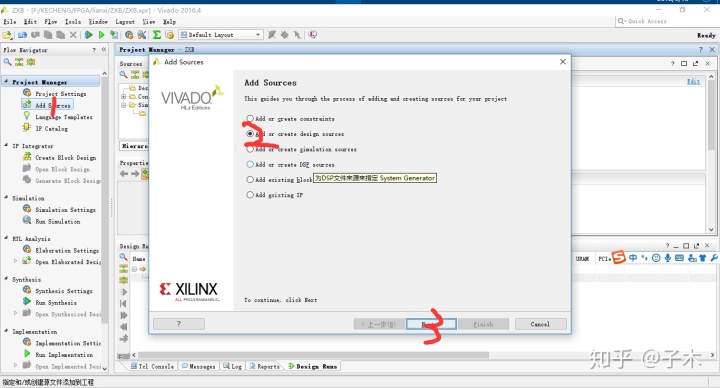

添加源文件

取名

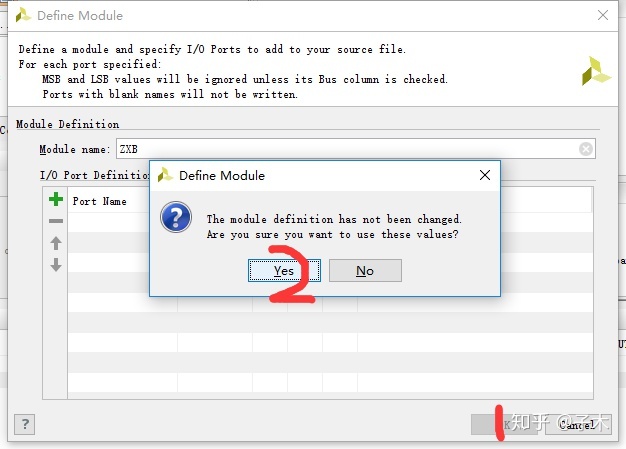

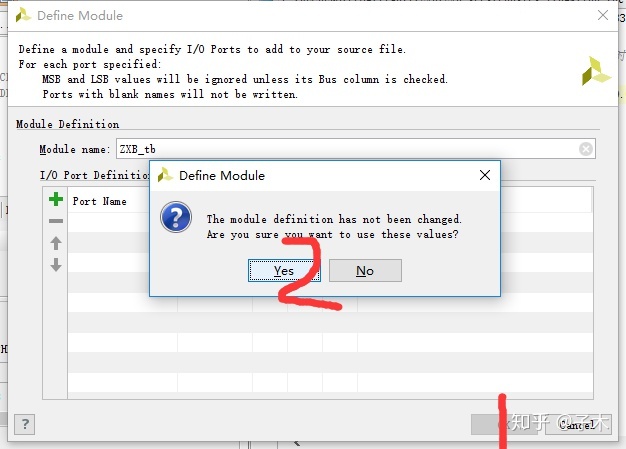

现在不用添加管脚，点击ok，yes即可

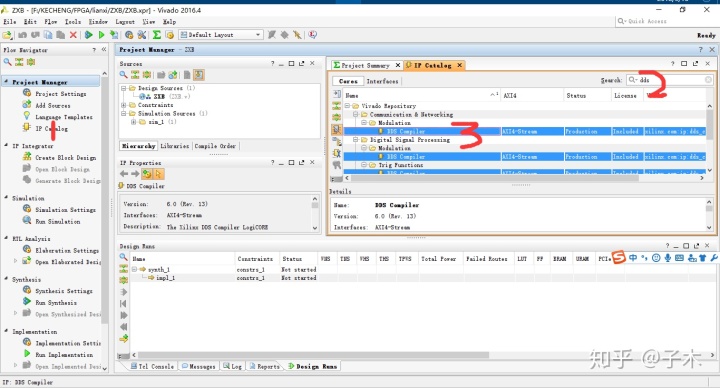

添加IP 核，找到DDS，蓝色的都是一样的，随便选一个双击

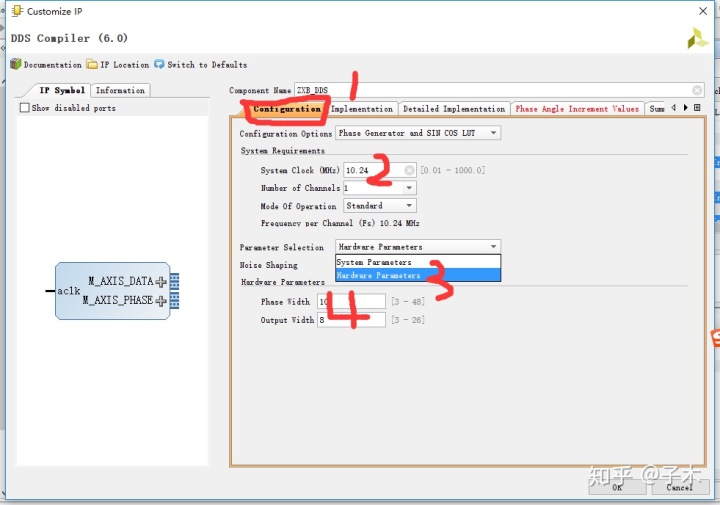

命名，选择dds工作时钟10.24MHz，选择使用硬件参数，位宽根据前面计算的结果填写(相位位宽就是我们的频率控制字位宽，而输出位宽影响ROM表深度 (大小为

表示输出的正弦波一个周期的采样值，因为DDS是数字信号经DA输出模拟信号))。

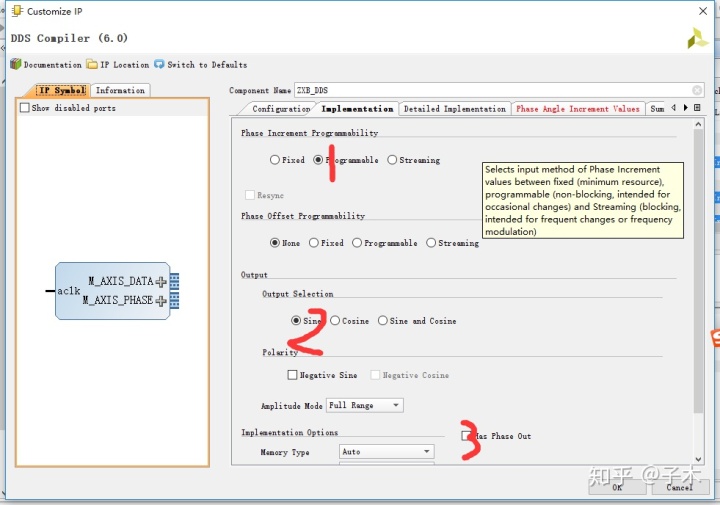

选择可编程(因为由fre_word控制)，输出sine，不需要观测相位输出

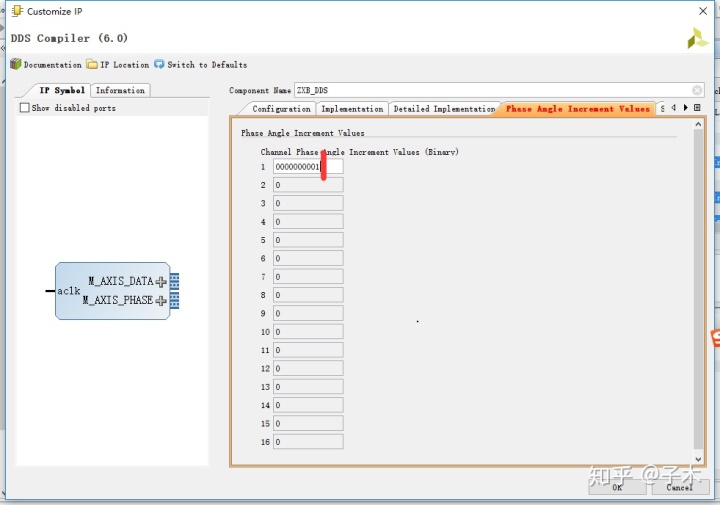

因为是10位，改为0000000001

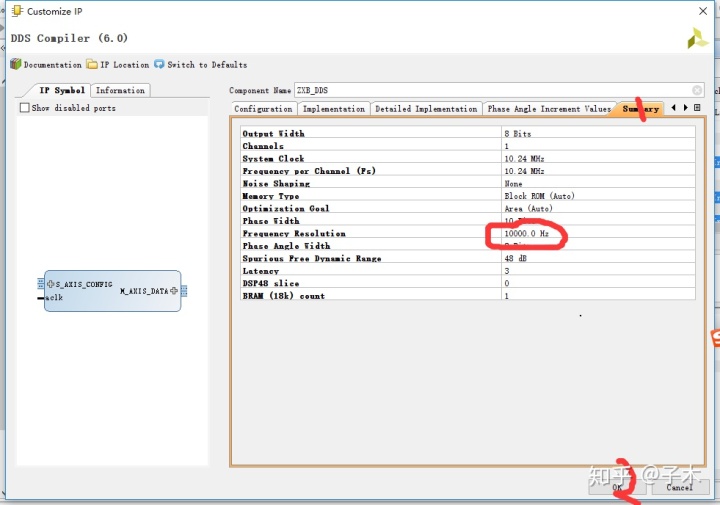

查看summary，可知最小频率为0.01MHz，点击ok

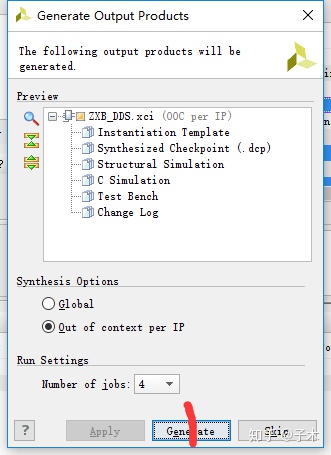

点击生成

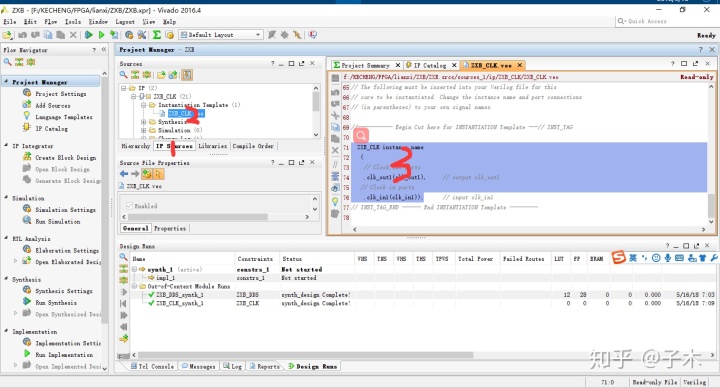

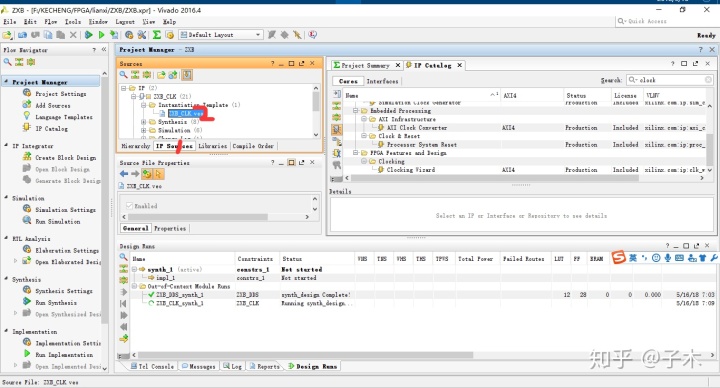

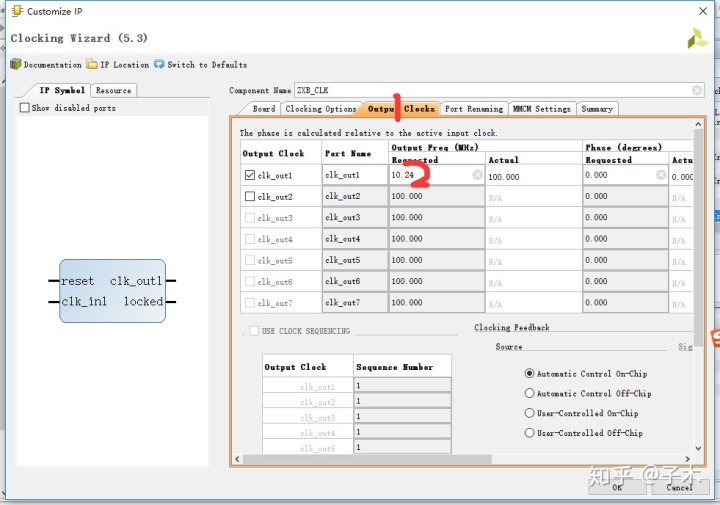

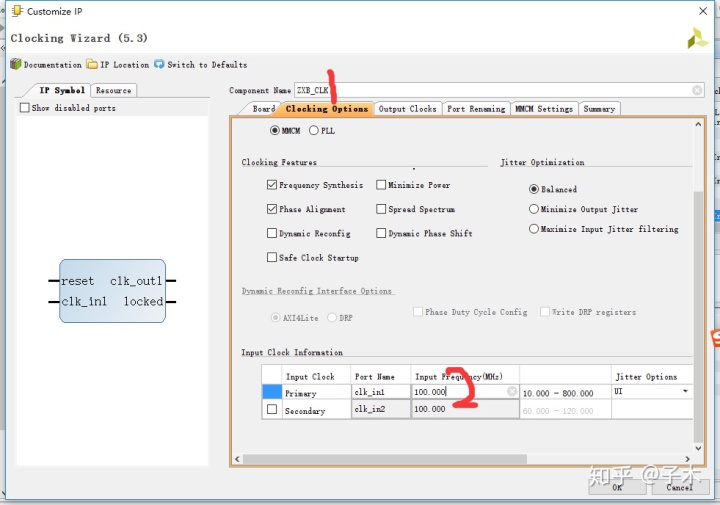

用时钟管理核生成时钟分频模块，步骤如图，不再描述

咦，，，，好像点击图片可以直接描述，第一次用知乎写，还不会。。。。后面的图片描述在图片下方的描述区。。。

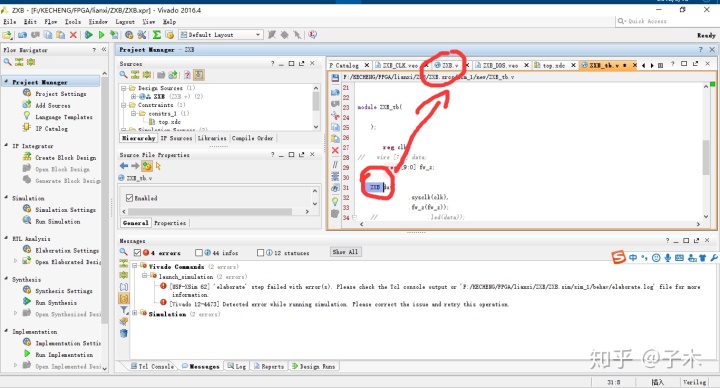

3.代码只要所建名字一样，可以直接复制使用

1
2

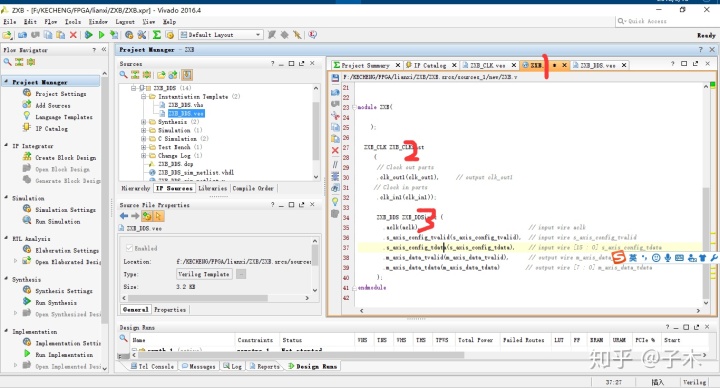

主程序

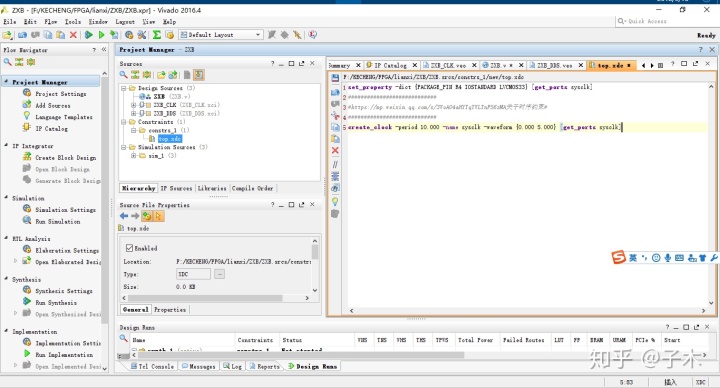

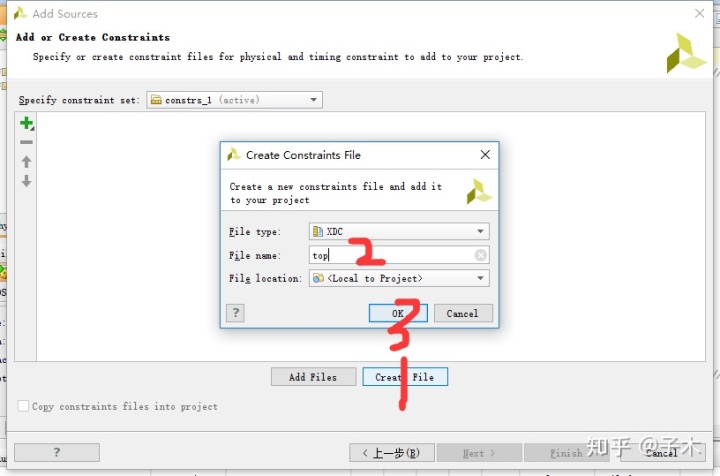

顶层约束文件

1
2
3
4
5
set_property -dict {PACKAGE_PIN R4 IOSTANDARD LVCMOS33} [get_ports sysclk]
############################
#https://mp.weixin.qq.com/s/3WoAO4aHYTqTWLTnF56zMA关于时序约束#
############################
create_clock -period 10.000 -name sysclk -waveform {0.000 5.000} [get_ports sysclk]

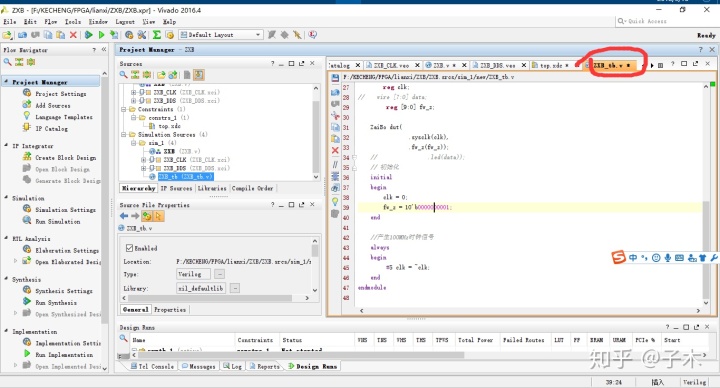

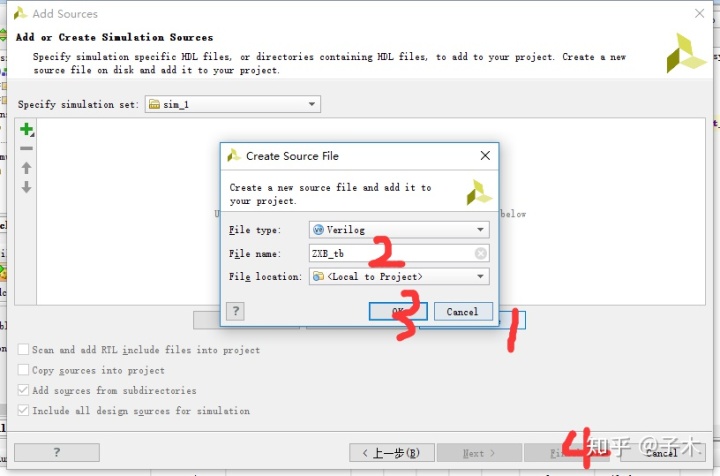

仿真文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2018/05/16 19:29:18
// Design Name:
// Module Name: ZXB_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module ZXB_tb(

    );

        reg clk;
//    wire [7:0] data;
         reg [9:0] fw_z;

    ZXB dut(
                .sysclk(clk),
                .fw_z(fw_z),
    //                .led(data));
    // 初始化
    initial
    begin
        clk = 0;
        fw_z = 10'b0000000001;
    end

    //产生100MHz时钟信号
    always
    begin
         #5 clk = ~clk;
    end
endmodule

4.本来应该添上VIO和ILA的，不过没有板子在，写了也用不了，就不写了，大概和这个差不多，主要区别就是VIO是外部板子给信号，而仿真就是软件假装的，所以在主程序中会有所不同。会Verilog就懂了。

5.第一次写，很简单的一个功能，居然写了这么多，说明理解还不是很到位，表达也不是很简洁明了，ε=(´ο｀*)))唉溜了溜了
