前言

本文将介绍如何在Linux下使用EthLite加GmiitoRgmii实现百兆网络通信。此方法只需要一个中断，若工程中断资源相对紧张的情况下，可以用此来扩展网口。

一、IP核配置

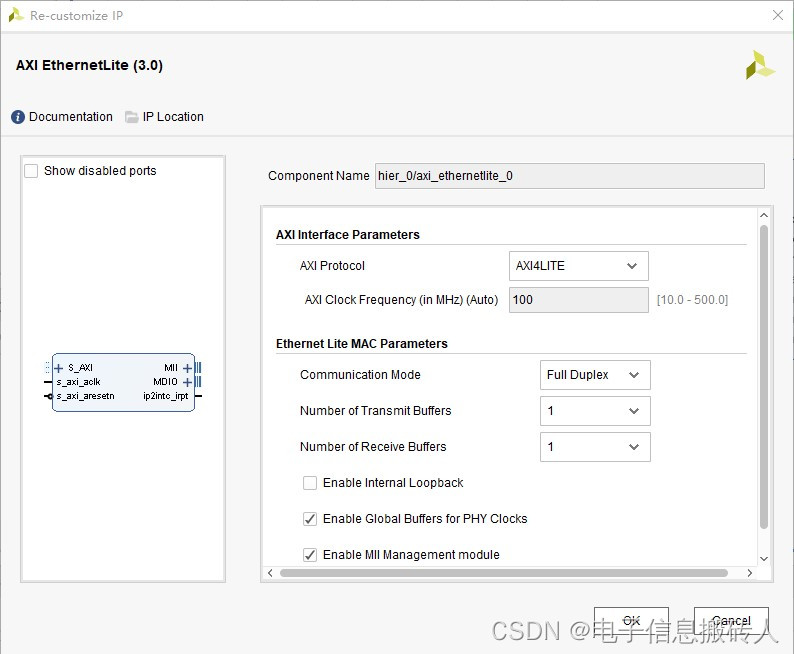

1.ETHLITE配置

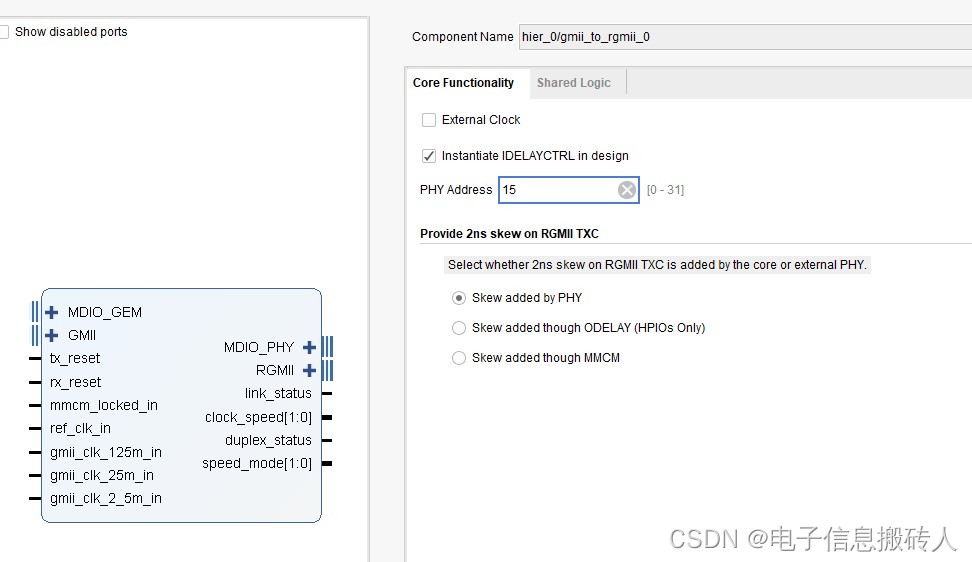

2.GMIITORGMII配置

此处GMIITORGMII的phy地址配置为15，确保与外接的phy地址不重复即可。

在此说明下：若只扩展一个网口，则选择Include Shared Logic In Core。若要扩展多个网口，则第一个GMIITORGMII选择Include Shared Logic In Core，剩下的几个GMIITORGMII选择Include Shared Logic In Example Design。

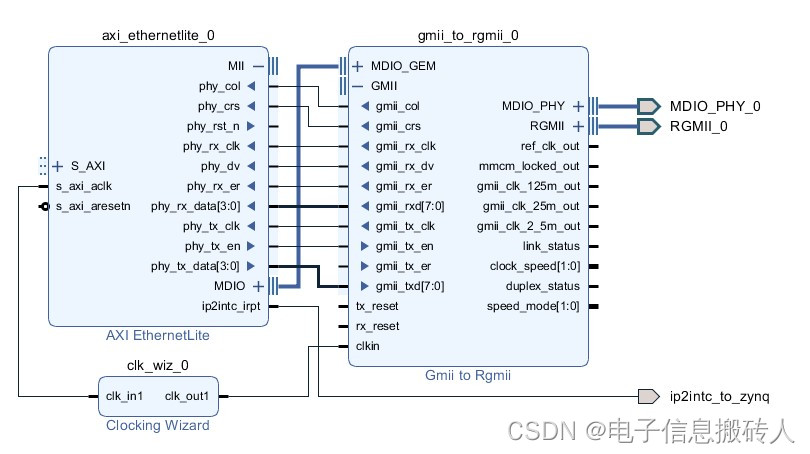

二、IP 连接关系

连线按照上述图片连接即可，xdc约束文件按照实际情况自行约束，clkin 需要 200Mhz时钟。Zynq在图中未连接。大家自行连接上即可。

三、设备树描述

设备树如下所示：

复制代码

AXI_ETHLITE_axi_ethernetlite_0: ethernet@40e00000 {
            clock-names = "s_axi_aclk";
            clocks = <&clkc 15>;
            compatible = "xlnx,axi-ethernetlite-3.0", "xlnx,xps-ethernetlite-1.00.a";
            device_type = "network";
            interrupt-names = "ip2intc_irpt";
            interrupt-parent = <&intc>;
            interrupts = <0 29 1>;
            reg = <0x40e00000 0x10000>;
            xlnx,duplex = <0x1>;
            xlnx,include-global-buffers = <0x1>;
            xlnx,include-internal-loopback = <0x0>;
            xlnx,include-mdio = <0x1>;
            xlnx,rx-ping-pong = <0x1>;
            xlnx,s-axi-id-width = <0x1>;
            xlnx,select-xpm = <0x1>;
            xlnx,tx-ping-pong = <0x1>;
            xlnx,use-internal = <0x0>;
            phy-handle = <&axiphy>;
            gmii2rgmii-phy-handle = <&gmii_to_rgmii_0>;
            AXI_ETHLITE_axi_ethernetlite_0_mdio: mdio {
                #address-cells = <1>;
                #size-cells = <0>;
                axiphy: axiphy@11 {
                    compatible = "cdns,macb-mdio";
                    device_type = "ethernet-phy";
                    reg = <11>;
                };
                gmii_to_rgmii_0: gmii_to_rgmii_0@15 {
                    compatible = "xlnx,gmii-to-rgmii-1.0";
                    device_type = "ethernet-phy";
                     phy-handle = <&axiphy>;
                  reg = <15>;
                 };
            };
        };
