    • 介绍
      • 引脚说明
      • 接线方法
    • 代码示例1:
    • 问题解疑
    • 寻找IIC设备地址的代码

参考:https://lastminuteengineers.com/arduino-1602-character-lcd-tutorial/

介绍

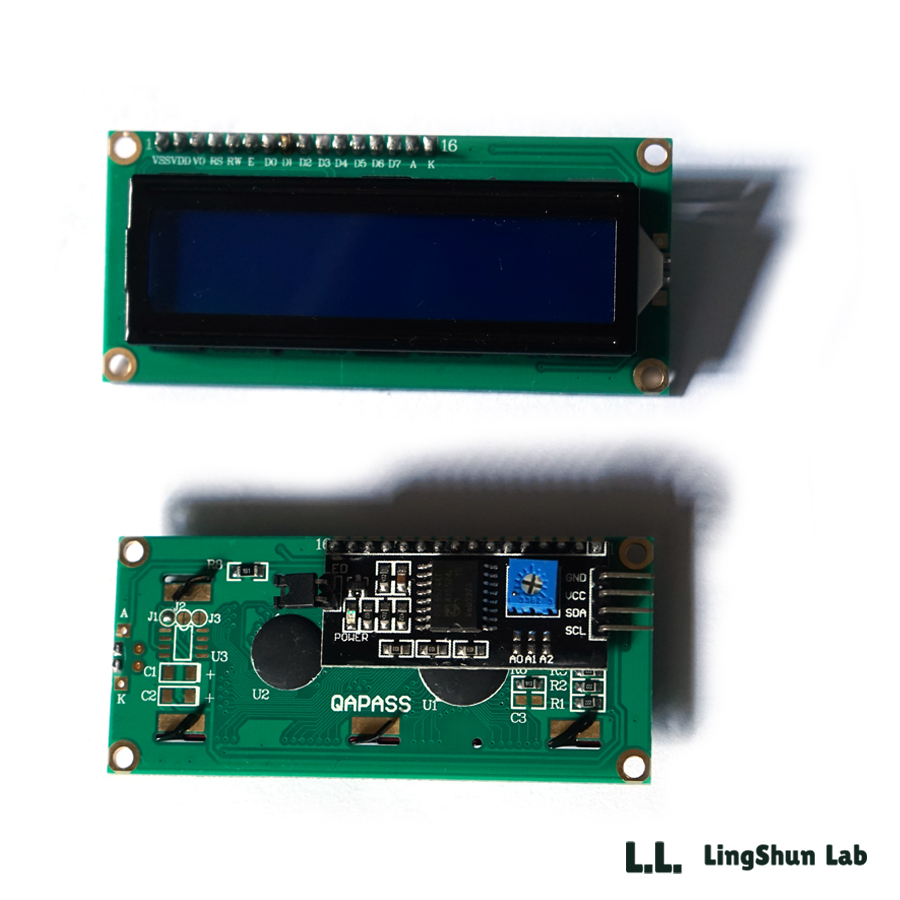

1602液晶显示器(1602 Liquid Crystal Display,此后简称1602 LCD)是一种常见的字符液晶显示器,因其能显示16*2个字符而得名。
在这里插入图片描述

我们使用IIC LCD1602模块集成了IIC I/O扩展芯片,通过两线制的IIC总线(串行时钟线SCL,串行数据线SDA),可使Arduino实现控制LCD 1602显示的目的。

通过设置跳线还可以设置地址: 0x20-0x27。模块背面可以看到一块蓝色的电位器,旋转它可以调节1602液晶显示器的对比度。
背后的接线引脚分别为GND;VCC;SDA;SCL(SDA和SCL分别为iic通讯的数据线和时钟线)

获取此库可点击:项目-加载库-管理库,在搜索框内搜索liquidCrystal可找到若干关于驱动液晶的库文件,在下面就有LiquidCrystal_I2C相关的库文件,点击安装即可。
也可以去GitHub下载LCD1602_I2C的库,下载地址是 https://github.com/marcoschwartz/LiquidCrystal_I2C

引脚说明

GND ------ 地线
VCC ------ 电源(5V or 3.3v 电源不同显示效果有点差别)
SDA ------ I2C 数据线
SCL ------ I2C 时钟线

接线方法

LCD1602 i2c模块 Ardunio Uno
GND <------> GND接地线
VCC <------> 5V 接电源
SDA <------> A4
SCL <------> A5

代码示例1:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
//LingShun lab #include <Wire.h> #include <LiquidCrystal_I2C.h> //引用I2C库 //设置LCD1602设备地址,这里的地址是0x3F,一般是0x20,或者0x27,具体看模块手册 LiquidCrystal_I2C lcd(0x3F,16,2); void setup() { lcd.init(); // 初始化LCD lcd.backlight(); //设置LCD背景等亮 } void loop() { lcd.setCursor(0,0); //设置显示指针 lcd.print("LCD1602 iic Test"); //输出字符到LCD1602上 lcd.setCursor(0,1); lcd.print(" by L.L."); delay(1000); }

问题解疑

  1. 是一个模块还是两个模块?
    这模块是通过LCD1602屏 和 LCD1602 I2C 模块 焊接结合的,可以直接买焊接好的,也可以分开买,不过就需要点动手能力。

  2. 无法正常显示?

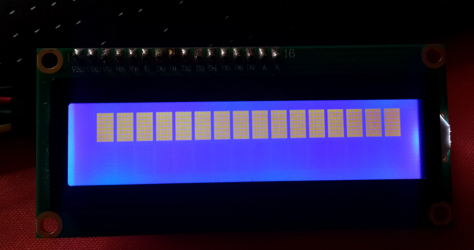

    刚上电的时候,老是显示一个个方块,如图
    在这里插入图片描述

这情况一般是地址错误,

寻找IIC设备地址的代码

一个寻找设备地址的代码 (来源:Arduino驱动IIC/I2C LCD1602模块显示(4根线解决连接))
官方地址:i2c_scanner(http://playground.arduino.cc/Main/I2cScanner)

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
#include <Wire.h> void setup() { Wire.begin(); Serial.begin(9600); Serial.println("nI2C Scanner"); } void loop() { byte error, address; int nDevices; Serial.println("Scanning..."); nDevices = 0; for (address = 1; address < 127; address++ ) { // The i2c_scanner uses the return value of // the Write.endTransmisstion to see if // a device did acknowledge to the address. Wire.beginTransmission(address); error = Wire.endTransmission(); if (error == 0) { Serial.print("I2C device found at address 0x"); if (address < 16) Serial.print("0"); Serial.print(address, HEX); Serial.println(" !"); nDevices++; } else if (error == 4) { Serial.print("Unknow error at address 0x"); if (address < 16) Serial.print("0"); Serial.println(address, HEX); } } if (nDevices == 0) Serial.println("No I2C devices foundn"); else Serial.println("donen"); delay(5000); // wait 5 seconds for next scan }

把模块按接线方法接好,上传这段代码后,打开端口监视器,就能找到在I2C上的设备地址.
