上面一篇文章介绍了 ChannelPipeline，它维护了一个有序的 ChannelHandler 列表。当 ChannelHandler 加入到 ChannelPipeline 的时候，会创建一个对应的 ChannelHandlerContext 并绑定，ChannelPipeline 实际维护的是和 ChannelHandlerContext 的关系，例如在 DefaultChannelPipeline：

复制代码

1
2
3
4
5
6
7
//
public class DefaultChannelPipeline implements ChannelPipeline {
    //...
    final AbstractChannelHandlerContext head; // 头结点
    final AbstractChannelHandlerContext tail; // 尾结点
}

DefaultChannelPipeline 会保存第一个ChannelHandlerContext以及最后一个ChannelHandlerContext的引用。而 AbstractChannelHandlerContext 中维护了 next 和 prev 指针：

复制代码

1
2
3
4
5
6
abstract class AbstractChannelHandlerContext implements ChannelHandlerContext, ResourceLeakHint {
    //...
    volatile AbstractChannelHandlerContext next; // 前驱节点
    volatile AbstractChannelHandlerContext prev; // 后置节点
}

这样 ChannelHandlerContext 之间形成了双向链表。

1.ChannelHandlerContext 方法

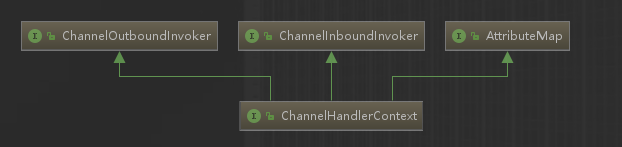

我们来看一下 ChannelHandlerContext 的继承关系：

在这里插入图片描述
它继承了 AttributeMap 用于存储信息，实现了 ChannelInboundInvoker 和 ChannelOutboundInvoker 可进行事件的传播。

PS：ChannelPipeline 和 ChannelHandlerContext 都同时继承了 ChannelInboundInvoker 和 ChannelOutboundInvoker接口

1.AttributeMap 接口的方法

复制代码

1
2
3
4
5
6
7
public interface AttributeMap {

    <T> Attribute<T> attr(AttributeKey<T> key);

    <T> boolean hasAttr(AttributeKey<T> key);
}

2.ChannelInboundInvoker 接口的方法

复制代码

public interface ChannelInboundInvoker {

// 触发对下一个 ChannellnboundHandler 上的 channelRegistered() 方法的调用
    ChannelInboundInvoker fireChannelRegistered();

// 触发对下一个 ChannellnboundHandler 上的 channelUnregistered() 方法的调用
    ChannelInboundInvoker fireChannelUnregistered();

// 触发对下一个 ChannellnboundHandler 上的 channelActive() 方法（已连接）的调用
    ChannelInboundInvoker fireChannelActive();

// 触发对下一个 ChannellnboundHandler 上的 channellnactive() 方法（已关闭）的调用
    ChannelInboundInvoker fireChannelInactive();

// 触发对下一个 ChannellnboundHandler 上的 exceptionCaught (Throwable)方法的调用
    ChannelInboundInvoker fireExceptionCaught(Throwable cause);

// 触发对下一个 ChannellnboundHandler 上的 userEventTriggered (Object evt)方法的调用
    ChannelInboundInvoker fireUserEventTriggered(Object event);

// 触发对下一个 ChannellnboundHandler 上的 channelRead() 方法（已接收的消息）的调用
    ChannelInboundInvoker fireChannelRead(Object msg);

// 触发对下一个 ChannellnboundHandler 上的 channelReadComplete() 方法的调用
    ChannelInboundInvoker fireChannelReadComplete();

    // 触发对下一个 ChannellnboundHandler 上的 channelWritabilityChanged() 方法的调用
    ChannelInboundInvoker fireChannelWritabilityChanged();
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
public interface ChannelInboundInvoker {

	// 触发对下一个 ChannellnboundHandler 上的 channelRegistered() 方法的调用
    ChannelInboundInvoker fireChannelRegistered();

	// 触发对下一个 ChannellnboundHandler 上的 channelUnregistered() 方法的调用
    ChannelInboundInvoker fireChannelUnregistered();

	// 触发对下一个 ChannellnboundHandler 上的 channelActive() 方法（已连接）的调用
    ChannelInboundInvoker fireChannelActive();

	// 触发对下一个 ChannellnboundHandler 上的 channellnactive() 方法（已关闭）的调用
    ChannelInboundInvoker fireChannelInactive();

	// 触发对下一个 ChannellnboundHandler 上的 exceptionCaught (Throwable)方法的调用
    ChannelInboundInvoker fireExceptionCaught(Throwable cause);

	// 触发对下一个 ChannellnboundHandler 上的 userEventTriggered (Object evt)方法的调用
    ChannelInboundInvoker fireUserEventTriggered(Object event);

	// 触发对下一个 ChannellnboundHandler 上的 channelRead() 方法（已接收的消息）的调用
    ChannelInboundInvoker fireChannelRead(Object msg);

	// 触发对下一个 ChannellnboundHandler 上的 channelReadComplete() 方法的调用
    ChannelInboundInvoker fireChannelReadComplete();

    // 触发对下一个 ChannellnboundHandler 上的 channelWritabilityChanged() 方法的调用
    ChannelInboundInvoker fireChannelWritabilityChanged();
}

3.ChannelOutboundInvoker 接口的方法

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
public interface ChannelOutboundInvoker {

    // 绑定到给定的 SocketAddress，并返回 ChannelFuture
    ChannelFuture bind(SocketAddress localAddress);

    // 连接给定的 SocketAddress，并返回 ChannelFuture
    ChannelFuture connect(SocketAddress remoteAddress);

    // 从之前分配的 EventExecutor 注销，并返回 ChannelFuture
    ChannelFuture deregister();

    // 从远程节点断开，并返回 ChannelFuture
    ChannelFuture disconnect(ChannelPromise promise);

    // 将数据从 Channel 读取到第一个入站缓冲区；如果读取成功则触发一个 channelRead 事件
    // 并在最后一个消息被读取完成后，通知 ChannelInboundHandler 的 channelReadComplete 方法
    ChannelOutboundInvoker read();

    // 将写到一个临时队列中
    ChannelFuture write(Object msg);

	// 将临时队列中的消息写到 Socket 缓冲区
	ChannelOutboundInvoker flush();

    // write + flush = 直接写到 Socket 缓冲区
    ChannelFuture writeAndFlush(Object msg);

    //...还有一些不常用的方法就不列出来了
}

PS：关于 write() 和 flush() 的源码分析可以参考这篇文章…

4.ChannelHandlerContext 自己的方法

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
public interface ChannelHandlerContext extends AttributeMap, ChannelInboundInvoker, ChannelOutboundInvoker {

    // 获取绑定这个实例的 Channel
    Channel channel();

    // 获取调度事件的 EventExecutor
    EventExecutor executor();

    // 获取这个实例的唯一名称
    String name();

    // 获取绑定这个实例的 ChannelHandler
    ChannelHandler handler();

    // 如果所关联的 ChannelHandler 已被从 ChannelPipeline 中移除，则返回 true
    boolean isRemoved();

    // 获取这个实例所关联的 ChannelPipeline
    ChannelPipeline pipeline();

    // 获取和这这个实例相关联的 Channel 所配置的 ByteBufAllocator
    ByteBufAllocator alloc();

}

注：在我们平时编写 ChannelHandler 要将数据写到 Socket 中时，有两种方案：

ctx.channel().writeAndFlush，将从 Pipeline 的尾部开始往前找 OutboundHandler
ctx.writeAndFlush 会从当前 handler 往前找 OutboundHandler

2.ChannelHandlerContext 子类

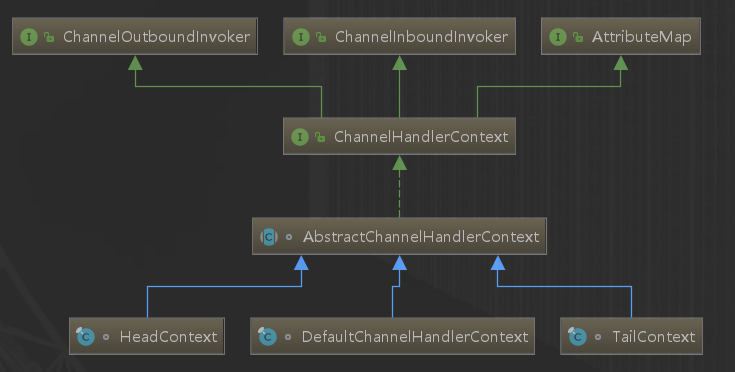

来看 ChannelHandlerContext 继承类图：

1.AbstractChannelHandlerContext

是 ChannelHandlerContext 的一个抽象实现

定义了链表的关键 – next、prev 指针

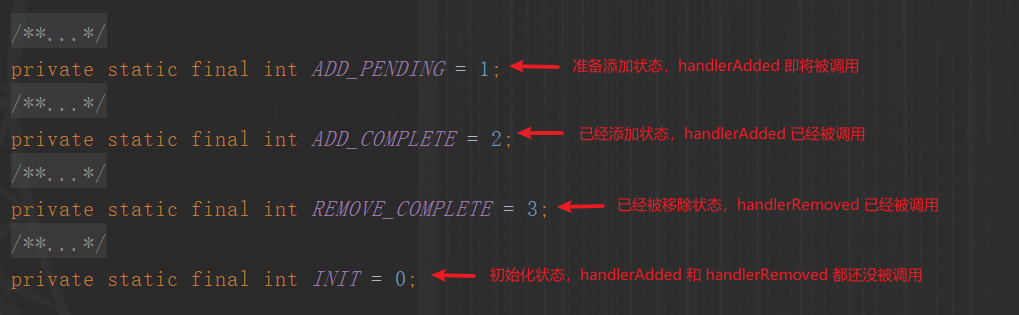

定义了很多 ChannelHandlerContext 节点状态

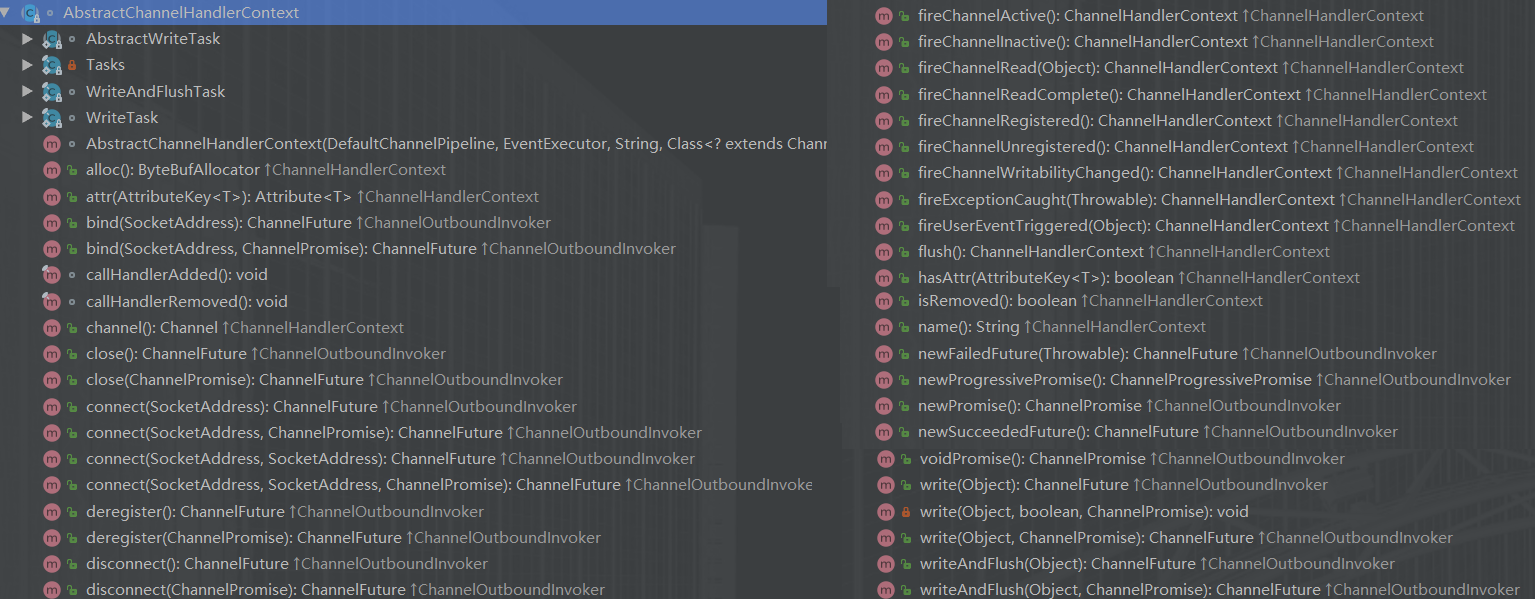

实现了上面列出的所有方法，包括父接口 AttributeMap、ChannelInboundInvoker 、ChannelOutboundInvoker 及 ChannelHandlerContext 自己的方法（见下图）

注：由于 ChannelContextHandler 将 AttributeMap 和 ChannelInboundInvoker 接口的方法 @Override 了，所以我们在上图看到 attr() 和 fireXX() 都显示的是实现自 ChannelContextHandler 。

2.DefaultChannelHandlerContext

是 ChannelHandlerContext 的默认实现类，不过主要功能都在AbstractChannelHandlerContext 中已经实现好了，DefaultChannelHandlerContext 非常简单

3.HeadContext

是 ChannelPipeline 中的头节点，是一个比较特殊的节点，

它是 ChannelHandlerContext 的实现类，因此是一个 ChannelPipeline 内部链表节点
它实现了入站出站接口 ChannelOutboundHandler 和 ChannelInboundHandler，因此是一个双向处理器。

HeadContext 里面有很多方法。通过内部持有的 unsafe 对象来做具体的读、写、连接、绑定端口等IO事件，功能上看 HeadContext 会将事件传播到下一个入站处理器。

4.TailContext

是 ChannelPipeline 中的尾节点，也是一个比较特殊的节点

它是 ChannelHandlerContext 的实现类，因此是一个 ChannelPipeline 内部链表节点
它实现了 ChannelInboundHandler，因此是一个入站事件处理器，可处理入站事件

不过 TailContext 继承自ChannelInboundHandler 的很多入站方法都是空方法。TailContext 大部分情况下是什么都不做，有几个方法会将未处理的异常打印 Warn 日志。

3.事件传播方法 – fireXX() 源码分析

事件传播方法继承自 ChannelInboundInvoker 接口，在 AbstractChannelHandlerContext 抽象类中被实现。我们下面来分析一下 fireChannelRead() 方法的源码：

复制代码

1
2
3
4
5
6
@Override
public ChannelHandlerContext fireChannelRead(final Object msg) {
    invokeChannelRead(findContextInbound(MASK_CHANNEL_READ), msg);
    return this;
}

复制代码

/**
* 1.向后查找,如果 ChannelHandlerContext 为 inbound 的类型 就返回
*/
private AbstractChannelHandlerContext findContextInbound(int mask) {
    AbstractChannelHandlerContext ctx = this;
    do {
        ctx = ctx.next;
    } while ((ctx.executionMask & mask) == 0);
    return ctx;
}

/**
 * 2.触发 ChannelPipeline 中后面一个 ChannelInboundHandler 的 channelRead 方法被调用
*/
static void invokeChannelRead(final AbstractChannelHandlerContext next, Object msg) {
    final Object m = next.pipeline.touch(ObjectUtil.checkNotNull(msg, "msg"), next);
    // 获取 ChannelHandlerContext 的 EventExecutor
    EventExecutor executor = next.executor();
    // 如果EventExecutor线程在EventLoop线程中，就直接调用
    if (executor.inEventLoop()) {
    	// 核心！！
        next.invokeChannelRead(m);
    // 反之则递交给executor执行
    } else {
        executor.execute(new Runnable() {
            @Override
            public void run() {
                next.invokeChannelRead(m);
            }
        });
    }
}

/**
* 3.调用下一个入站处理器的 channelRead 方法，将消息传递过去
*/
private void invokeChannelRead(Object msg) {
    if (invokeHandler()) {
        try {
        	// 获取handler对象（ChannelInboundHandler）并且执行该对象的 channelRead 方法......
            ((ChannelInboundHandler) handler()).channelRead(this, msg);
        } catch (Throwable t) {
        	// 通知 Inbound 事件的传播，发生异常
            notifyHandlerException(t);
        }
    } else {
        fireChannelRead(msg);
    }
}
