单总线（1-Wire BUS）通讯协议

142 阅读 0 评论 94 点赞

我是靠谱客的博主淡然大山，这篇文章主要介绍单总线（1-Wire BUS）通讯协议，现在分享给大家，希望可以做个参考。

介绍：Dallas公司研发的1-Wire单总线是由一根通信线（DQ）组成，且异步、半双工。

时序结构：

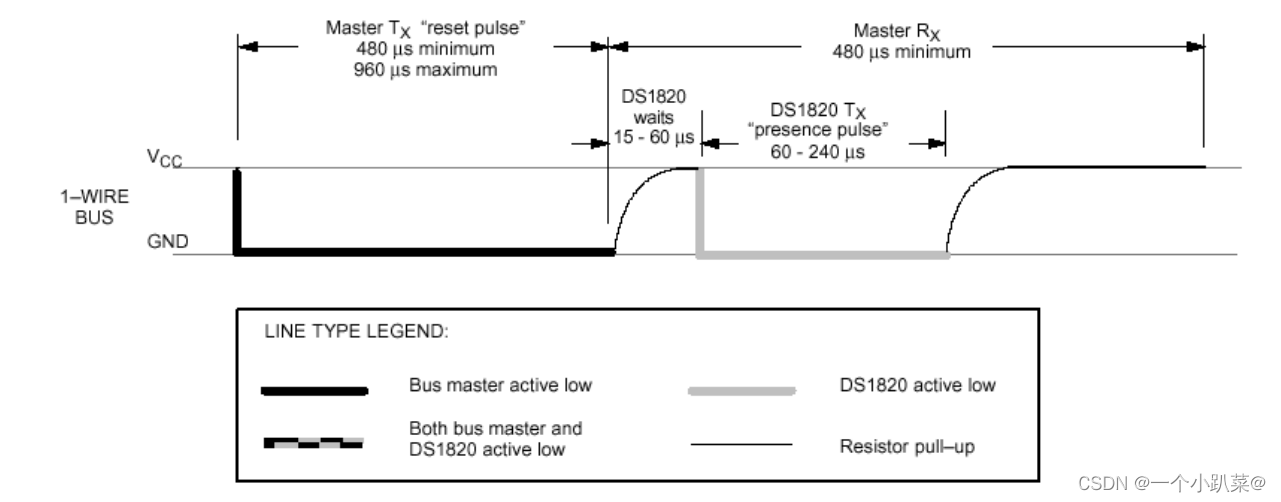

一、初始化：主机将总线拉低至少480us，然后释放总线，等待15~60us后，从机会拉低总线60~240us以响应主机，然后将从机释放：

代码：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
/**
   *   @brief   初始化
   *   @param   无
   *   @retval  ACK应答位
**/

unsigned char OneWire_Init()
{
	unsigned char i;
	unsigned char Ackbit;
	OneWire_DQ=1;         //先将总线拉高
	OneWire_DQ=0;         //然后将总线拉低

	i = 247;while (--i);  //Delay 500 us

	OneWire_DQ=1;         //释放总线
	i = 32;while (--i);		//Delay 70 us

	Ackbit=OneWire_DQ;    //读取应答位

	i = 247;while (--i);  //Delay 500 us

	return Ackbit;

}

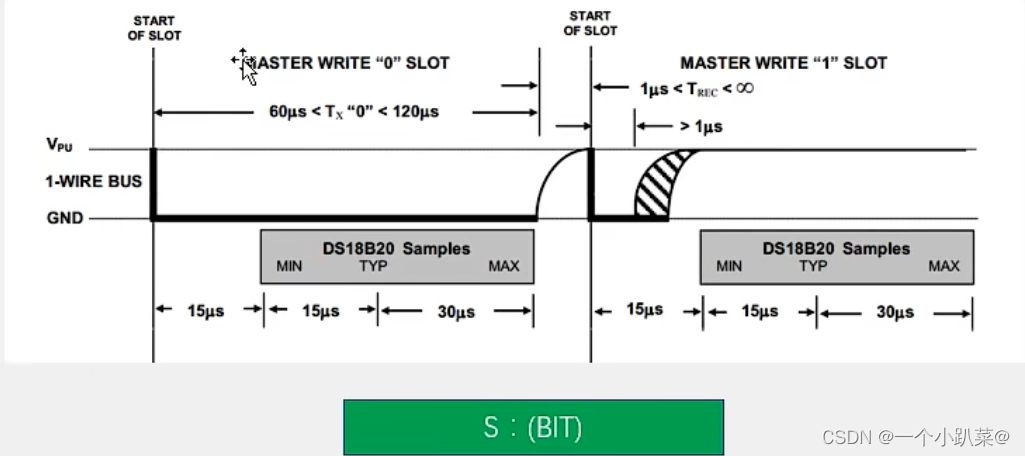

二、发送一位：如果主机将总线拉低60~120us，然后释放总线，表示发送0；如果主机将总线拉低1~15us，然后释放总线，表示发送一。从机将总线拉低30us后读取电平。整个时间片应不大于60us。（若想发送一个字节，循环8次即可）

代码：

发送一位

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
/**
   *   @brief   发送一位
   *   @param  Bit
   *   @retval   无
**/

void OneWire_Senbit(unsigned char Bit)
{
		unsigned char i;
		OneWire_DQ=0;      //拉低
	  i = 4;while (--i);   //Delay 10 us（考虑到调用函数需要时间，实际i可以适当取的更大）
		OneWire_DQ=Bit;    //发送一位

     //讲解：从发送0和发送1俩个不同的时序可以看出，如果我们在10us的时候将Bit放在DQ上，如果是0
     //      则DQ一直会被拉低，如果是1，主机也会将DQ拉高，最后等50us后将数据发送即可


	  i = 24;while (--i);   //Delay 50 us
		OneWire_DQ=1;      //拉高，便于下次发送
}

发送一个字节

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
/**
   *   @brief   发送一个字节
   *   @param    Byte
   *   @retval   无
**/

void OneWire_SenByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		OneWire_Senbit(Byte&(0x01<<i));//低位在前
	}
}

三、接受一位：主机将总线拉低1~15us，然后释放总线，并在拉低后15us内读取总线电平(尽量贴近15us的时候），整个时间片应大于60us。

代码：

读取一位

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
/**
   *   @brief   接受一位
   *   @param    无
   *   @retval   Bit
**/

unsigned char OneWire_ReceiveBit()
{
	unsigned char i;
	unsigned char Bit;
	OneWire_DQ=0;
	i = 2;while (--i);   //Delay 5 us
	OneWire_DQ=1;
	i = 2;while (--i);   //Delay 5 us

    //解释：读取数据需要在15us内进行（贴近15us的时候），如果是0，DQ会在5us后被从机拉低，
    //      如果是1， DQ会在5us后被从机拉高

	Bit=OneWire_DQ;      //进行数据接受

	i = 24;while (--i);   //Delay 50 us

	return Bit;

}

读取一个字节

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
/**
   *   @brief   接受一个字节
   *   @param    无
   *   @retval   Byte
**/

unsigned char OneWire_ReceiveByte()
{
	 unsigned char i;
	 unsigned char Byte=0x00;
	for(i=0;i<8;i++)
	{
		if(OneWire_ReceiveBit()){Byte|=(0x01<<i);} //低位在前
	}

	return Byte;

}
