我是靠谱客的博主虚心项链，这篇文章主要介绍【RPC】手写简易 RPC 框架 --重构，实现基于 Netty 通信，现在分享给大家，希望可以做个参考。

在上一篇文章，我们通过 BIO 实现了一个简易的 RPC 框架，使用 BIO 的优点是编码简单，但是问题也很明显，因为是同步阻塞式 IO，所以为了实现并发处理，需要给每个连接都分配一个线程，这样势必很浪费资源，导致业务体量很容易因为硬件出现瓶颈。

本篇我们就将这个 RPC 框架的底层通信方式升级为 Netty，Netty 是对 NIO 的封装，而 NIO 是基于 IO 多路复用的设计模式，通过轮询处理各个事件，大大节约了系统资源。下面我们就来看看具体该怎么做吧

在这里插入图片描述

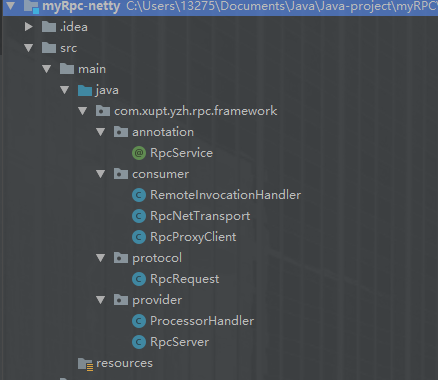

可以看到，框架的整体结构并没有改变，还是那3个包，还是那几个类。但在此之上，我还添加了一个 @RpcService 注解，去优化手动发布服务为扫描注解自动发布。

注：如果相对于 version1 没有改变的类，我会在标题后标注上“未变”，看过 version1 的同学可以直接看变化的地方。

1.RpcRequest（未变）

RpcRequest 封装了消费者要调用方法的具体信息，是我们的自定义协议，或者说是消息格式。

涉及两个过程：

Consumer 编码：RpcRequest -> 数据流（二进制） => 告诉 Provider 要执行哪个方法
Provider 解码：数据流（二进制）-> RpcRequest => 获取 Consumer 要调用哪个方法

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
// 注：只有实现了序列化接口，才能实现远程传输
public class RpcRequest implements Serializable {

    private String className;  // 类（接口/服务）
    private String methodName;  // 方法
    private Object[] parameters;  // 参数

    public String getClassName() {
        return className;
    }

    public void setClassName(String className) {
        this.className = className;
    }

    public String getMethodName() {
        return methodName;
    }

    public void setMethodName(String methodName) {
        this.methodName = methodName;
    }

    public Object[] getParameters() {
        return parameters;
    }

    public void setParameters(Object[] parameters) {
        this.parameters = parameters;
    }
}

2.RpcService（新增）

用来标识要发布的服务

复制代码

1
2
3
4
5
6
@Target(ElementType.TYPE)
@Retention(RetentionPolicy.RUNTIME)
public @interface RpcService {

}

3.RpcServer（修改）*

这里不再是像 version1 的 BIO 那样通过 new ServerSocket() 创建服务端，然后再用 accept() 接受连接了，而是通过 Netty 去进行通信：

复制代码

public class  RpcServer{

// 初始化主线程池，Selector
    NioEventLoopGroup bossGroup = new NioEventLoopGroup();
    // 初始化子线程池，对应具体客户端处理逻辑
    NioEventLoopGroup workerGrop = new  NioEventLoopGroup();

	/**
	* 发布服务
	* 注：这里因为改造成了@RpcService自动扫描，所以不再需要传入服务实例了，只用传一个端口就行
	*/
    public void publisher(int port) throws InterruptedException {

// 创建服务端
        ServerBootstrap server = new ServerBootstrap();

        // 无锁式串行化编程
        server.group(bossGroup, workerGrop)
                .channel(NioServerSocketChannel.class)
                // 当有请求来的时候会将 Pipeline 中的所有 ChannelHandler 的走一遍
                .childHandler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        ChannelPipeline pipeline = ch.pipeline();

					   /**
						 * LengthFieldBasedFrameDecoder入参有5个，分别解释如下
                         * maxFrameLength：框架的最大长度。如果帧的长度大于此值，则将抛出TooLongFrameException。
                         * lengthFieldOffset：长度字段的偏移量：即对应的长度字段在整个消息数据中得位置
                         * lengthFieldLength：长度字段的长度。如：长度字段是int型表示，那么这个值就是4（long型就是8）
                         * lengthAdjustment：要添加到长度字段值的补偿值
                         * initialBytesToStrip：从解码帧中去除的第一个字节数
                        */
                        // 1.自定义协议（InvokerProtocol）的解码器
                        pipeline.addLast(new LengthFieldBasedFrameDecoder(Integer.MAX_VALUE, 0, 4, 0, 4));
                        pipeline.addLast(new LengthFieldPrepender(4));

                        // 2.对象参数类型的编解码器
                        pipeline.addLast("encoder",new ObjectEncoder());
                        pipeline.addLast("decoder",new ObjectDecoder(Integer.MAX_VALUE, ClassResolvers.cacheDisabled(null)));

// 3.处理请求的自定义 Handler
                        pipeline.addLast(new ProcessorHandler());
                    }
                })
                .option(ChannelOption.SO_BACKLOG, 128) // 最大SelectionKey数量
                .childOption(ChannelOption.SO_KEEPALIVE, true); // 保证所有子线程是长连接，且可以重复利用

// 绑定端口，并阻塞
        ChannelFuture future = server.bind(port).sync();
        // 正式启动服务，相当于用一个死循环开始轮训
        future.channel().closeFuture().sync();
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
public class  RpcServer{

    // 初始化主线程池，Selector
    NioEventLoopGroup bossGroup = new NioEventLoopGroup();
    // 初始化子线程池，对应具体客户端处理逻辑
    NioEventLoopGroup workerGrop = new  NioEventLoopGroup();

	/**
	* 发布服务
	* 注：这里因为改造成了@RpcService自动扫描，所以不再需要传入服务实例了，只用传一个端口就行
	*/
    public void publisher(int port) throws InterruptedException {

		// 创建服务端
        ServerBootstrap server = new ServerBootstrap();

        // 无锁式串行化编程
        server.group(bossGroup, workerGrop)
                .channel(NioServerSocketChannel.class)
                // 当有请求来的时候会将 Pipeline 中的所有 ChannelHandler 的走一遍
                .childHandler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        ChannelPipeline pipeline = ch.pipeline();

					   /**
						 * LengthFieldBasedFrameDecoder入参有5个，分别解释如下
                         * maxFrameLength：框架的最大长度。如果帧的长度大于此值，则将抛出TooLongFrameException。
                         * lengthFieldOffset：长度字段的偏移量：即对应的长度字段在整个消息数据中得位置
                         * lengthFieldLength：长度字段的长度。如：长度字段是int型表示，那么这个值就是4（long型就是8）
                         * lengthAdjustment：要添加到长度字段值的补偿值
                         * initialBytesToStrip：从解码帧中去除的第一个字节数
                        */
                        // 1.自定义协议（InvokerProtocol）的解码器
                        pipeline.addLast(new LengthFieldBasedFrameDecoder(Integer.MAX_VALUE, 0, 4, 0, 4));
                        pipeline.addLast(new LengthFieldPrepender(4));

                        // 2.对象参数类型的编解码器
                        pipeline.addLast("encoder",new ObjectEncoder());
                        pipeline.addLast("decoder",new ObjectDecoder(Integer.MAX_VALUE, ClassResolvers.cacheDisabled(null)));

                        // 3.处理请求的自定义 Handler
                        pipeline.addLast(new ProcessorHandler());
                    }
                })
                .option(ChannelOption.SO_BACKLOG, 128) // 最大SelectionKey数量
                .childOption(ChannelOption.SO_KEEPALIVE, true); // 保证所有子线程是长连接，且可以重复利用

        // 绑定端口，并阻塞
        ChannelFuture future = server.bind(port).sync();
        // 正式启动服务，相当于用一个死循环开始轮训
        future.channel().closeFuture().sync();
    }
}

4.ProcessorHandler（修改）*

Provider 线程的具体调用逻辑：

扫描指定包下的所有所有 Java 文件，获取它们的全类名
将标有 @RpcService 的服务实现创建实例对象，然后放入map中保存（单例）
等有请求来到后获取到相应 Method，然后执行方法，写出结果

注：由于在上面已经配置好了编解码器，所以可以直接获取到 RpcRequest 对象，然后在写出时编码器会对内容编码成二进制流；但 BIO 这里就需要 ObjectInputStream 和 ObjectOutputStream 手动编码。

复制代码

public class ProcessorHandler extends SimpleChannelInboundHandler<RpcRequest> {

// 扫描目标包后所有 Java 文件的全类名
    private List<String> classNames = new ArrayList<>();
    // 有 @RpcService 注解的服务bean的（serviceName，instance）
    private Map<String, Object> registryMap = new ConcurrentHashMap<>();

public ProcessorHandler() {
        try {
            scannerClass("com.xupt.yzh.provider");
            doRegistry();
        } catch (Exception e) {
            e.printStackTrace();
        }
    }

private void scannerClass(String packageName) {
        // 根据包名获取绝对路径
        URL url = this.getClass().getClassLoader().getResource(packageName.replaceAll("\.", "/"));
        File classpath = new File(url.getFile());

for (File file : classpath.listFiles()) {
            if (file.isDirectory()) {
                scannerClass(packageName + "." + file.getName());
            } else {
                // 将扫描到的类的全类名放入 classNames
                classNames.add(packageName + "." + file.getName().replace(".class", ""));
            }
        }
    }

private void doRegistry() throws Exception {
        if (classNames.isEmpty()) {
            return;
        }

for (String className : classNames) {
            Class<?> clazz = Class.forName(className);

RpcService annotation = clazz.getAnnotation(RpcService.class);
            if (annotation != null) {

// 注：如果实现了多个接口，只取第一个
                Class<?> i = clazz.getInterfaces()[0];
                String serviceName = i.getName();

// 注册
                registryMap.put(serviceName, clazz.newInstance());
            }
        }
    }

// Consumer 发送请求过来时触发回调
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, RpcRequest request) throws Exception {
        if (registryMap.containsKey(request.getClassName())) {
            Object service = registryMap.get(request.getClassName());

// 根据实参获取方法的形参
            // 注：获取形参列表后才能确定一个方法
            Object[] args = request.getParameters();
            Class<?>[] types = new Class[args.length];
            for (int i = 0; i < args.length; i++) {
                types[i] = args[i].getClass();
            }

// 获取 Method
            Method method = service.getClass().getMethod(request.getMethodName(), types);

// 执行方法
            Object res = method.invoke(service, args);

ctx.writeAndFlush(res);
            ctx.close();
        }
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
public class ProcessorHandler extends SimpleChannelInboundHandler<RpcRequest> {

    // 扫描目标包后所有 Java 文件的全类名
    private List<String> classNames = new ArrayList<>();
    // 有 @RpcService 注解的服务bean的（serviceName，instance）
    private Map<String, Object> registryMap = new ConcurrentHashMap<>();

    public ProcessorHandler() {
        try {
            scannerClass("com.xupt.yzh.provider");
            doRegistry();
        } catch (Exception e) {
            e.printStackTrace();
        }
    }

    private void scannerClass(String packageName) {
        // 根据包名获取绝对路径
        URL url = this.getClass().getClassLoader().getResource(packageName.replaceAll("\.", "/"));
        File classpath = new File(url.getFile());

        for (File file : classpath.listFiles()) {
            if (file.isDirectory()) {
                scannerClass(packageName + "." + file.getName());
            } else {
                // 将扫描到的类的全类名放入 classNames
                classNames.add(packageName + "." + file.getName().replace(".class", ""));
            }
        }
    }

    private void doRegistry() throws Exception {
        if (classNames.isEmpty()) {
            return;
        }

        for (String className : classNames) {
            Class<?> clazz = Class.forName(className);

            RpcService annotation = clazz.getAnnotation(RpcService.class);
            if (annotation != null) {

                // 注：如果实现了多个接口，只取第一个
                Class<?> i = clazz.getInterfaces()[0];
                String serviceName = i.getName();

                // 注册
                registryMap.put(serviceName, clazz.newInstance());
            }
        }
    }

	// Consumer 发送请求过来时触发回调
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, RpcRequest request) throws Exception {
        if (registryMap.containsKey(request.getClassName())) {
            Object service = registryMap.get(request.getClassName());

            // 根据实参获取方法的形参
            // 注：获取形参列表后才能确定一个方法
            Object[] args = request.getParameters();
            Class<?>[] types = new Class[args.length];
            for (int i = 0; i < args.length; i++) {
                types[i] = args[i].getClass();
            }

            // 获取 Method
            Method method = service.getClass().getMethod(request.getMethodName(), types);

            // 执行方法
            Object res = method.invoke(service, args);

            ctx.writeAndFlush(res);
            ctx.close();
        }
    }
}

5.RpcProxyClient（未变）

代理对象，通过 JDK 动态代理生成一个代理对象

PS：这里创建一个代理对象是因为，服务的实现实例在 Provider，但 Consumer 调用服务的具体方法时也需要一个实例，而 Consumer 并没有这个实例。

复制代码

1
2
3
4
5
6
7
8
9
public class RpcProxyClient {

    public <T>T clientProxy(final  Class<T> interfaceCls, final String host, final int port) {
        return (T) Proxy.newProxyInstance(interfaceCls.getClassLoader(),
                new Class[]{interfaceCls},
                new RemoteInvocationHandler(host, port));
    }
}

6.RemoteInvocationHandler（未变）

代理对象的具体逻辑，核心是 invoke 方法，当 Consumer 调用了服务的方法时，就会走到 invoke()：

构建请求信息 RpcRequest
发送（编码）：将 RpcRequest 转换成二进制流，发送
等待 Provider 处理结果
接收（解码）：接收 Provider 的处理结果，将二进制流转换成基本类型/Java对象，并返回给上层函数

注：234步的逻辑都是网络 IO 相关，所以后面单独封装了一个 RpcNetTransport 类去实现

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
public class RemoteInvocationHandler implements InvocationHandler {

    String host;
    int port;

    public RemoteInvocationHandler(String host, int port) {
        this.host = host;
        this.port = port;
    }

    @Override
    public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
        // 构建调用Provider的请求参数
        RpcRequest rpcRequest = new RpcRequest();
        rpcRequest.setClassName(method.getDeclaringClass().getName()); //
        rpcRequest.setMethodName(method.getName());
        rpcRequest.setParameters(args);

        // 进行远程调用，并返回执行结果
        RpcNetTransport netTransport = new RpcNetTransport(host, port);
        Object res = netTransport.send(rpcRequest);

        return res;
    }
}

7.RpcNetTransport（修改）*

将原来的 BIO 网络通信修改成 Netty 代码，总体与 RpcServer 的代码有点类似

复制代码

public class RpcNetTransport {

String host;
    int port;

public RpcNetTransport(String host, int port) {
        this.host = host;
        this.port = port;
    }

public Object send(RpcRequest rpcRequest) throws InterruptedException {

        NioEventLoopGroup wokergroup = new NioEventLoopGroup();

        TransportHandler transportHandler = new TransportHandler();

		// 创建客户端
        Bootstrap client = new Bootstrap();
        client.group(wokergroup)
                .channel(NioSocketChannel.class)
                .option(ChannelOption.TCP_NODELAY, true)
                .handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        ChannelPipeline pipeline = ch.pipeline();

// 1.自定义协议（InvokerProtocol）的解码器
                        pipeline.addLast(new LengthFieldBasedFrameDecoder(Integer.MAX_VALUE, 0, 4, 0, 4));
                        pipeline.addLast(new LengthFieldPrepender(4));

                        // 2.对象参数类型的编解码器
                        pipeline.addLast("encoder",new ObjectEncoder());
                        pipeline.addLast("decoder",new ObjectDecoder(Integer.MAX_VALUE,

// 3.接收 Provider 处理结果的自定义 Channel Handler
                        pipeline.addLast(transportHandler);
                    }
                });

// 建立连接
        ChannelFuture future = client.connect(host, port).sync();
        // 发送请求信息
        future.channel().writeAndFlush(rpcRequest);
        future.channel().closeFuture().sync();

// 返回请求信息
        return transportHandler.getResponse();
    }

	// 内部类
    static class TransportHandler extends ChannelInboundHandlerAdapter {

private Object response;

// 接收到消息时触发该回调
        @Override
        public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
            response = msg;
        }

public Object getResponse() {
            return response;
        }
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
public class RpcNetTransport {

    String host;
    int port;

    public RpcNetTransport(String host, int port) {
        this.host = host;
        this.port = port;
    }

    public Object send(RpcRequest rpcRequest) throws InterruptedException {

        NioEventLoopGroup wokergroup = new NioEventLoopGroup();

        TransportHandler transportHandler = new TransportHandler();

		// 创建客户端
        Bootstrap client = new Bootstrap();
        client.group(wokergroup)
                .channel(NioSocketChannel.class)
                .option(ChannelOption.TCP_NODELAY, true)
                .handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) throws Exception {
                        ChannelPipeline pipeline = ch.pipeline();

                         // 1.自定义协议（InvokerProtocol）的解码器
                        pipeline.addLast(new LengthFieldBasedFrameDecoder(Integer.MAX_VALUE, 0, 4, 0, 4));
                        pipeline.addLast(new LengthFieldPrepender(4));

                        // 2.对象参数类型的编解码器
                        pipeline.addLast("encoder",new ObjectEncoder());
                        pipeline.addLast("decoder",new ObjectDecoder(Integer.MAX_VALUE,

                        // 3.接收 Provider 处理结果的自定义 Channel Handler
                        pipeline.addLast(transportHandler);
                    }
                });

        // 建立连接
        ChannelFuture future = client.connect(host, port).sync();
        // 发送请求信息
        future.channel().writeAndFlush(rpcRequest);
        future.channel().closeFuture().sync();

        // 返回请求信息
        return transportHandler.getResponse();
    }

	// 内部类
    static class TransportHandler extends ChannelInboundHandlerAdapter {

        private Object response;

        // 接收到消息时触发该回调
        @Override
        public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
            response = msg;
        }

        public Object getResponse() {
            return response;
        }
    }
}

好了，到此我们对 BIO 到 Netty 的改造就完成了，由于我们只是做了底层实现的优化，所以测试代码并不用改变，这也是实际开发中项目迭代的一个基本要求，要兼容老版本。

结果测试（未变）

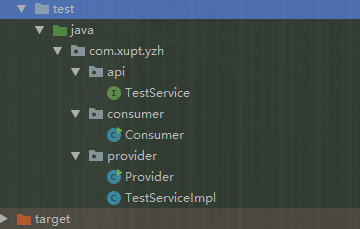

在这里插入图片描述
api

复制代码

1
2
3
4
5
public interface TestService {

    String test(String name);
}

Provider

服务实现类：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
@RpcService
public class TestServiceImpl implements TestService {

    @Override
    public String test(String name) {
        System.out.println("new requst coming..." + name);

        Random random = new Random();
        String json = "{"name":" + """ + name + """ + ", "age":" + random.nextInt(40) + "}";
        return json;
    }
}

发布服务：

复制代码

1
2
3
4
5
6
7
8
9
10
public class Provider {

    public static void main(String[] args) throws InterruptedException {

        RpcServer proxyServer = new RpcServer();
        // 注：这里不用再传入服务实例
        proxyServer.publisher(8080);
    }
}

Consumer

远程调用服务：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public class Consumer {

    public static void main(String[] args) {

        // 创建代理对象
        RpcProxyClient rpcProxyClient = new RpcProxyClient();

        // 创建一个代理对象
        TestService service = rpcProxyClient.clientProxy(TestService.class, "localhost", 8080);
        // test() 会进行远程调用
        String json = service.test("老五");
        System.out.println(json);
    }
}

结果如下：
在这里插入图片描述

完整代码我放到 GitHub 上了，有需要参考的同学点击这里跳转…

最后

以上就是虚心项链最近收集整理的关于【RPC】手写简易 RPC 框架 --重构，实现基于 Netty 通信的全部内容，更多相关【RPC】手写简易内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：# Dubbo
浏览次数：151 次浏览
发布日期：2023-06-24 10:42:01
本文链接：https://www.kaopuke.com/article/k-p-k_14_uzo_26_f0_14_z_10_5.html

【RPC】手写简易 RPC 框架 --重构，实现基于 Netty 通信

1.RpcRequest（未变）

2.RpcService（新增）

3.RpcServer（修改）*

4.ProcessorHandler（修改）*

5.RpcProxyClient（未变）

6.RemoteInvocationHandler（未变）

7.RpcNetTransport（修改）*

结果测试（未变）

最后

评论列表共有 0 条评论

发表评论取消回复

【RPC】手写简易 RPC 框架 --重构，实现基于 Netty 通信

1.RpcRequest（未变）

2.RpcService（新增）

3.RpcServer（修改）*

4.ProcessorHandler（修改）*

5.RpcProxyClient（未变）

6.RemoteInvocationHandler（未变）

7.RpcNetTransport（修改）*

结果测试（未变）

最后

微信扫一扫：分享

相关文章

评论列表共有 0 条评论

发表评论 取消回复

微信扫一扫：分享

发表评论取消回复
