我是靠谱客的博主欢喜小土豆，这篇文章主要介绍cc2530 定时器控制LED灯以不同的频率闪烁，现在分享给大家，希望可以做个参考。

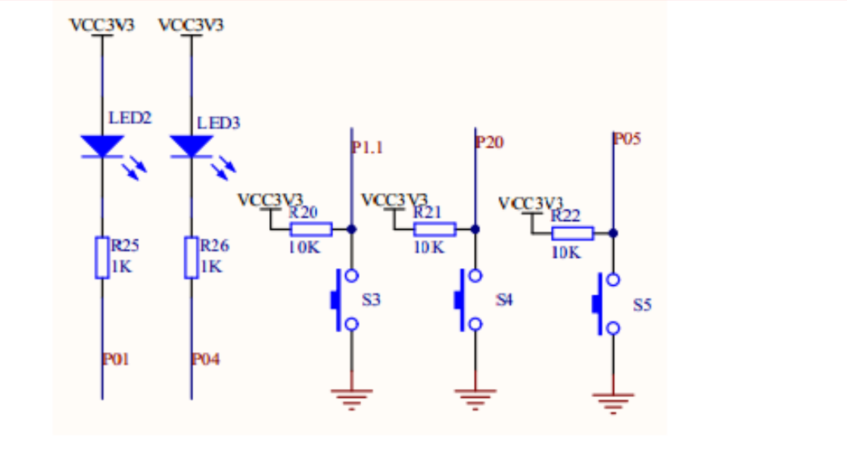

1、cc2530有两个LED灯：

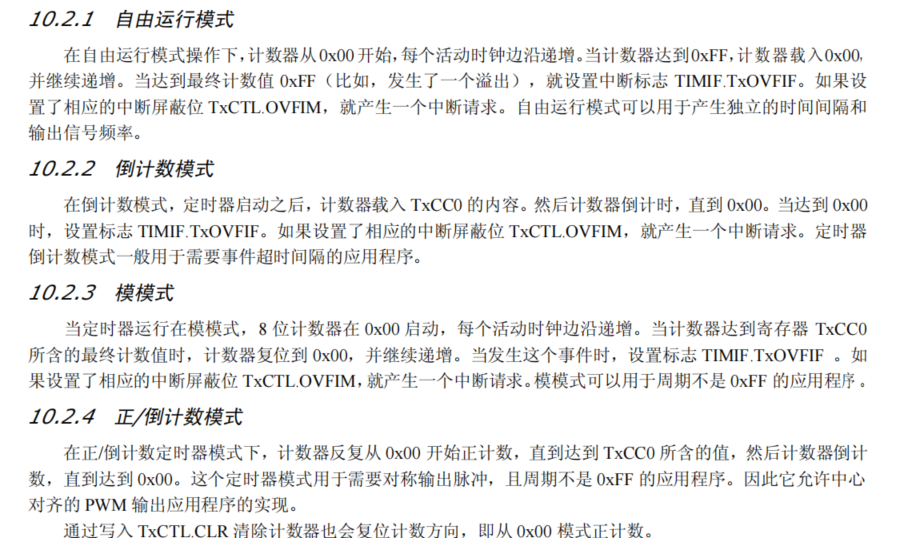

定时器有4种工作方式;

可通过定时器 T1 以及定时器 T3同时来分别控制LED灯的闪烁，我们让定时器1处于8分频的自由模式下，T1 为16位的计数器，计数器每8/（30*1000000）的值加1，在自由模式下计数器计数到0xffff发生溢出中断的时间为0.16秒。而T3为8位的计数器，在自由模式下计数器计数到0xffff发生溢出中断的时间为0.000 064秒。

代码如下：
复制代码#include <ioCC2530.h> #define led2 P0_1 #define led3 P0_4 int counter=0;//定时器1的溢出次数 int counter1=0;//定时器3的溢出次数 //led初始化 void LED_Init() { P0SEL &=~0X12; P0DIR |=0X12; } void Init_T1() { CLKCONCMD &=~0X7F;//晶振设置为32MHz while (CLKCONSTA &=0X40);//等待晶振稳定 EA=1;//打开中断 T1IE=1;//开T1溢出中断 T1CTL=0X05;//设置预分频系数为8 } void Init_T3() { CLKCONCMD &=~0X7F;//晶振设置为32MHz while (CLKCONSTA &=0X40);//等待晶振稳定 EA=1;//打开中断 T3IE=1; T3CTL=0X7c; } void main() { LED_Init(); Init_T1(); Init_T3(); led2=0; led3=0; while(1) { } } #pragma vector =T1_VECTOR __interrupt void T1_ISR(void) { IRCON = 0X00;//清除中断标志位 if(counter<300) { counter++; } else { counter=0; led2=!led2; } } #pragma vector =T3_VECTOR __interrupt void T3_ISR(void) { IRCON = 0X00;//清除中断标志位 if(counter1<300) { counter1++; } else { counter1=0; led3=!led3; } }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
#include <ioCC2530.h>
#define led2 P0_1
#define led3 P0_4
int counter=0;//定时器1的溢出次数
int counter1=0;//定时器3的溢出次数
//led初始化
void LED_Init()
{
    P0SEL &=~0X12;
    P0DIR |=0X12;
}
void Init_T1()
{
    CLKCONCMD &=~0X7F;//晶振设置为32MHz
    while (CLKCONSTA &=0X40);//等待晶振稳定

    EA=1;//打开中断
    T1IE=1;//开T1溢出中断
    T1CTL=0X05;//设置预分频系数为8


}
void Init_T3()
{
    CLKCONCMD &=~0X7F;//晶振设置为32MHz
    while (CLKCONSTA &=0X40);//等待晶振稳定

    EA=1;//打开中断
    T3IE=1;
    T3CTL=0X7c;
}

void main()
{
     LED_Init();
     Init_T1();
     Init_T3();
     led2=0;
     led3=0;
     while(1)
     {

     }
}



#pragma vector =T1_VECTOR
__interrupt void T1_ISR(void)
{
    IRCON = 0X00;//清除中断标志位
    if(counter<300)
    {
      counter++;
    }
    else
    {
      counter=0;
      led2=!led2;
    }
}


#pragma vector =T3_VECTOR
__interrupt void T3_ISR(void)
{
    IRCON = 0X00;//清除中断标志位
    if(counter1<300)
    {
      counter1++;
    }
    else
    {
      counter1=0;
      led3=!led3;
    }
}
