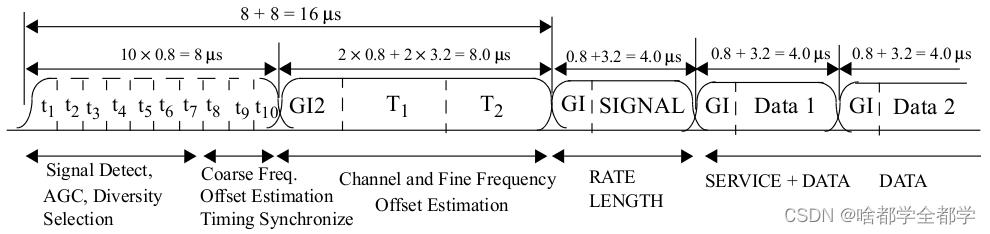

802.11 OFDM数据包结构

一、子载波数量

在802.11中，每个OFDM符号的长度为4us，其中GI长度为0.8us，有效的数据长度为3.2us。

子载波数量=带宽*ofdm symbol有效数据长度（3.2us），openwifi使用的信道带宽为20M，

即在带宽为20M的前提下，一共有64个子载波。

802.11a/g模式下有48个数据子载波，4个导频子载波，1个DC子载波，其余皆为空白子载波，最大编码效率3/4。

802.11n模式下有52个数据子载波，4个导频子载波，1个DC子载波，其余皆为空白子载波，最大编码效率5/6。

二、数据速率

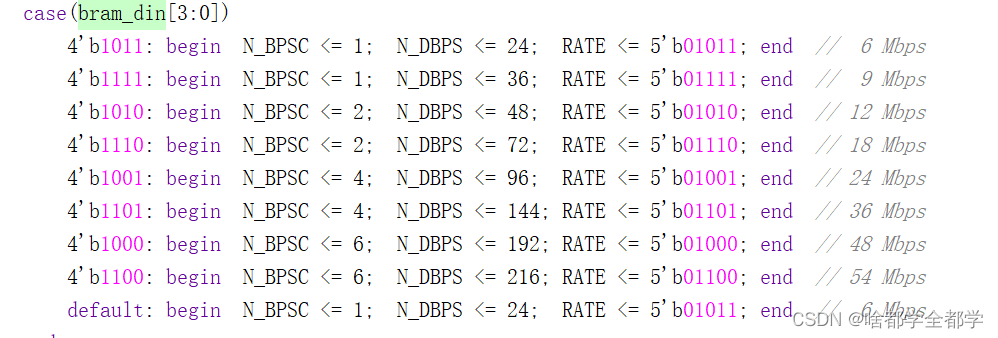

N_BPSC：不同调制方式下每个子载波携带的比特数量，BPSK 1 、QPSK 2、16QAM 4、 64QAM 6。

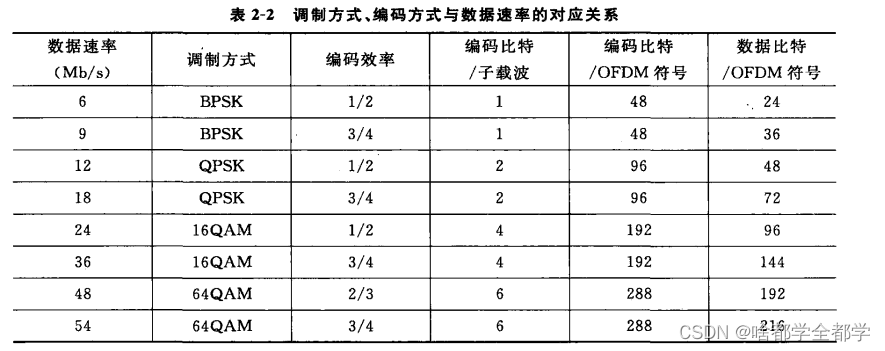

N-DBPS：所有的数据子载波一共可以承载的数据比特数。

数据速率=每个子载波携带的比特数量*编码效率*数据子载波数量/ofdm符号长度（4us）

三、子载波间隔

子载波间隔=1/ ofdm symbol有效数据长度（3.2us），在802.11下，子载波间隔=1/3.2us = 312.5kHz

带宽=子载波数量*子载波间隔
