【MATLAB】进阶绘图 ( Bar 条形图 | bar 函数 | bar3 函数 | Bar 条形图样式 | 堆叠条形图 | 水平条形图 | barh 函数 )一、Bar 条形图二、Bar 条形图样式三、水平条形图

113 阅读 0 评论 75 点赞

文章目录

一、Bar 条形图
- 1、bar 函数
- 2、矩阵数据表示
- 3、bar 函数代码示例
二、Bar 条形图样式
- 1、bar 函数样式
- 2、堆叠条形图示例
三、水平条形图
- 1、barh 函数
- 2、代码示例

一、Bar 条形图

1、bar 函数

bar 函数参考文档 : https://ww2.mathworks.cn/help/matlab/ref/bar.html

2、矩阵数据表示

$x$ 值是一个矩阵 :

$x = [12548]$

代码表示例 :

复制代码

1
2
3
% 条形图的数值列表
x = [1 , 2 , 5 , 4 , 8]

$y$ 是 $x$ 与另一个矩阵组成的新矩阵 :

$\\ 1 & 2 & 3 & 4 & 5 end{bmatrix}$

代码示例 :

复制代码

1
2
3
% 数值列表 , 组成一个矩阵
y = [x; 1:5];

3、bar 函数代码示例

bar 函数代码示例 :

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
% 条形图的数值列表
x = [1, 2, 5, 4, 8];

% 数值列表 , 组成一个矩阵
y = [x; 1:5];

% 绘制第一张图像
subplot(3, 1, 1);

% 绘制条形图 , x 中每个元素对应一个条形
bar(x);



% 绘制第二张图像
subplot(3, 1, 2);

% 绘制条形图 , y 中每个元素对应一个条形
% y 是个矩阵 , 有 2 x 5 = 10 个元素
bar(y);



% 绘制第三张图像
subplot(3, 1, 3);

% 绘制立体 3D 条形图 , y 中每个元素对应一个条形
% y 是个矩阵 , 有 2 x 5 = 10 个元素
bar3(y);

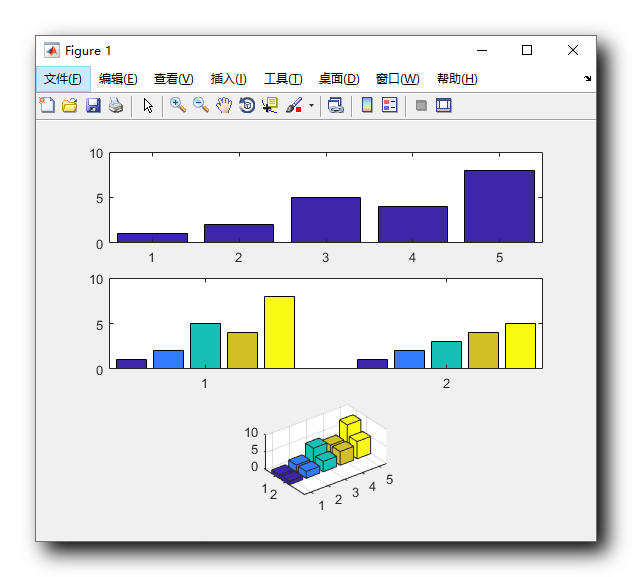

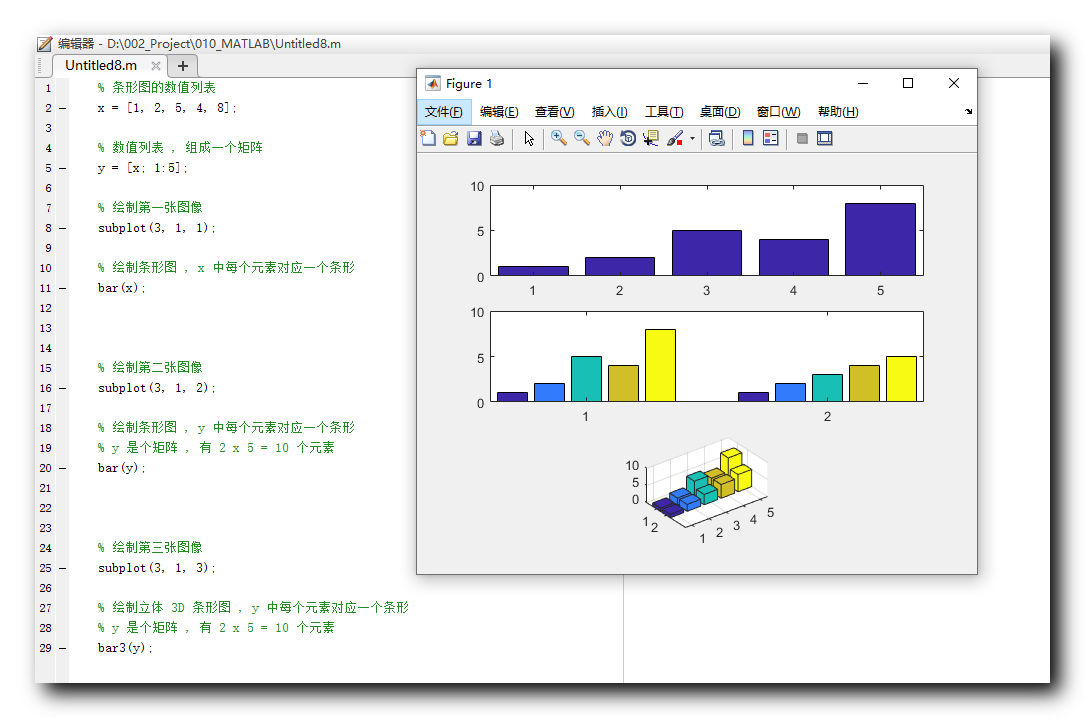

代码示例 :

在这里插入图片描述

二、Bar 条形图样式

bar 函数参考文档 : https://ww2.mathworks.cn/help/matlab/ref/bar.html

1、bar 函数样式

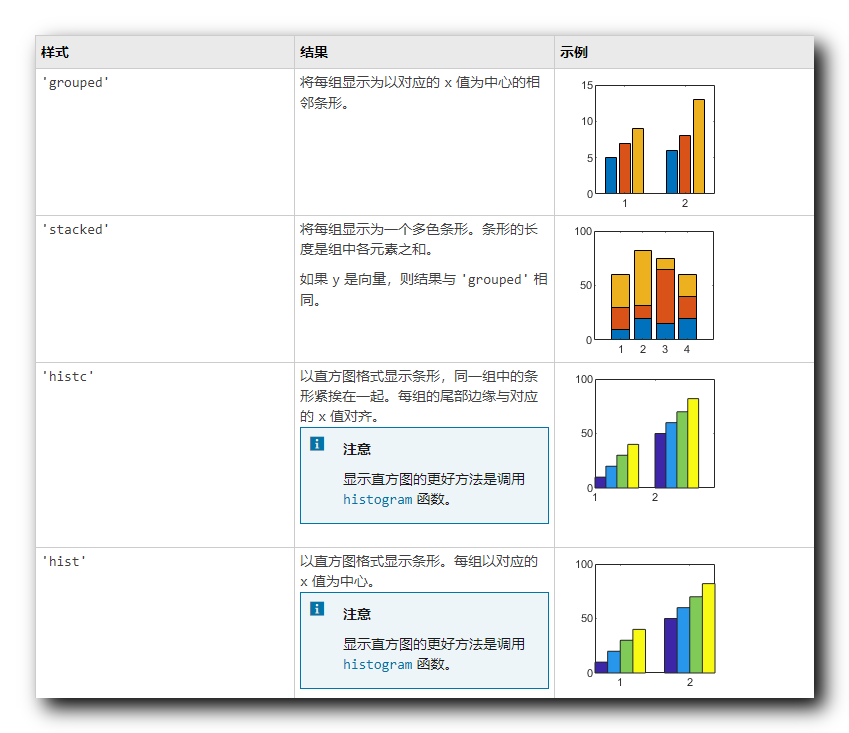

在 bar 函数的数据后面 , 可以使用字符串指定一个条形图样式 ,

条形图的四种样式如下 :

在这里插入图片描述

2、堆叠条形图示例

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
% 条形图的数值列表
x = [1, 2, 5, 4, 8];

% 数值列表 , 组成一个矩阵
y = [x; 1:5];

% 绘制第一张图像
subplot(2, 1, 1);

% 绘制条形图 , y 中每个元素对应一个条形
% y 是个矩阵 , 有 2 x 5 = 10 个元素
bar(y);



% 绘制第二张图像
subplot(2, 1, 2);

% 绘制条形图 , y 中每个元素对应一个条形
% y 是个矩阵 , 有 2 x 5 = 10 个元素
bar(y, 'stacked');

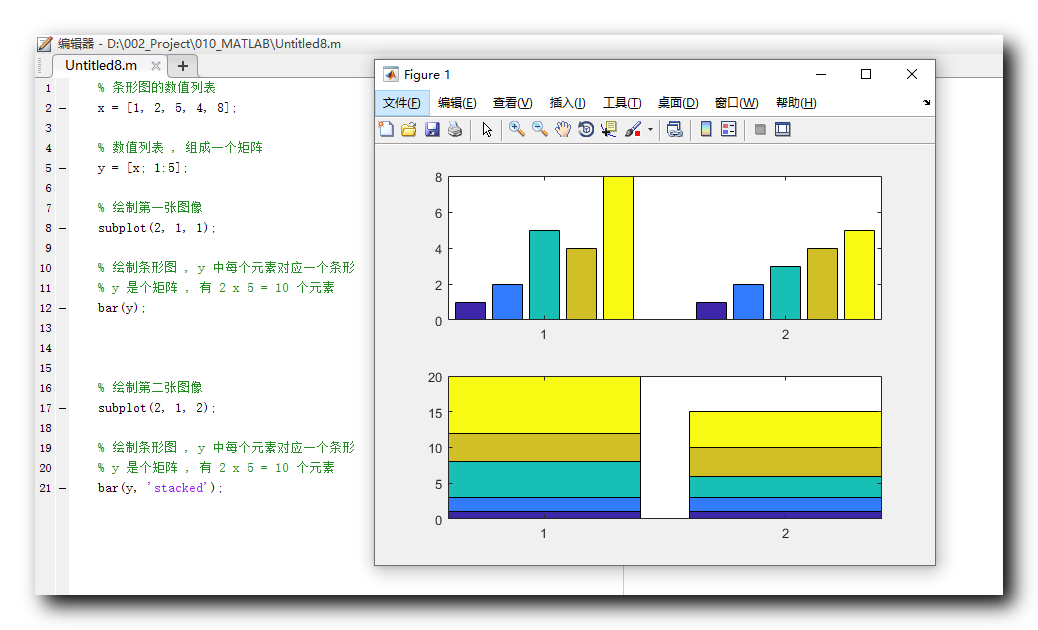

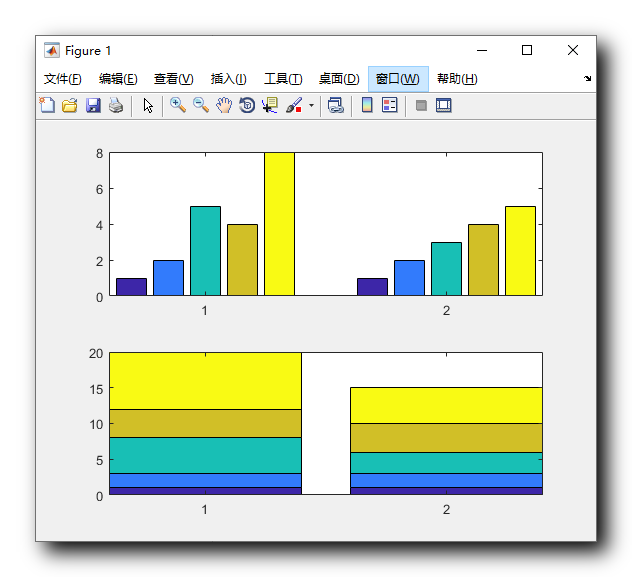

绘图效果 :

在这里插入图片描述

三、水平条形图

barh 函数参考文档 : https://ww2.mathworks.cn/help/matlab/ref/barh.html

1、barh 函数

与 bar 用法类似 , 使用 barh 函数绘制的条形图是水平条形图 ;

2、代码示例

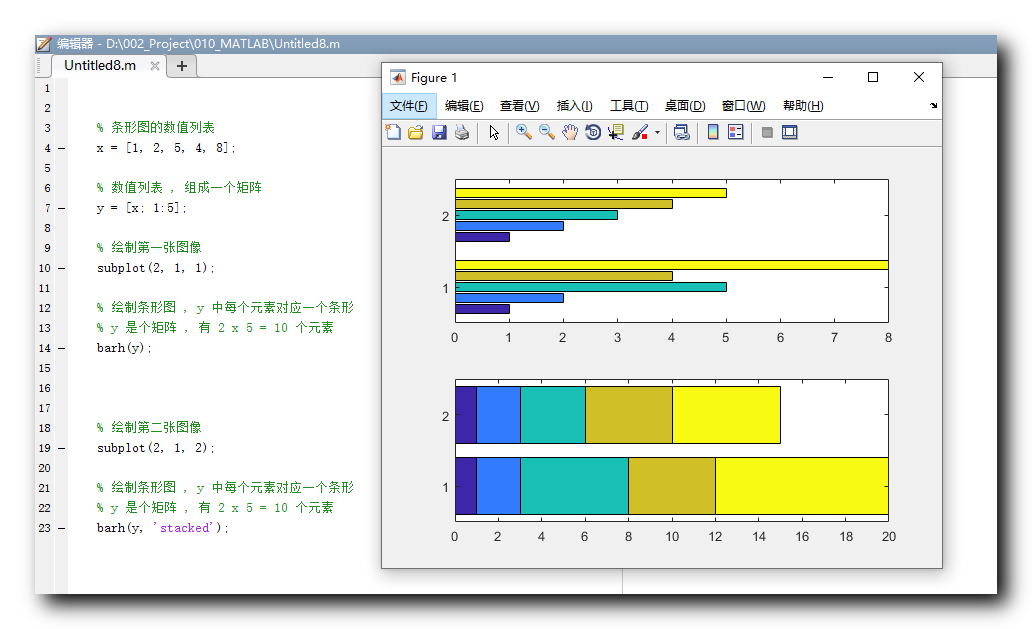

代码示例 :

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
% 条形图的数值列表
x = [1, 2, 5, 4, 8];

% 数值列表 , 组成一个矩阵
y = [x; 1:5];

% 绘制第一张图像
subplot(2, 1, 1);

% 绘制条形图 , y 中每个元素对应一个条形
% y 是个矩阵 , 有 2 x 5 = 10 个元素
barh(y);



% 绘制第二张图像
subplot(2, 1, 2);

% 绘制条形图 , y 中每个元素对应一个条形
% y 是个矩阵 , 有 2 x 5 = 10 个元素
barh(y, 'stacked');
