1. 决策树模型

1）概念：基于树形结构来拟合自变量与因变量之间的关系

2）划分算法：选择最佳划分特征及特征中最佳划分点位置的算法（三大类别）

      ID3: 信息增益判断；
      C4.5: 信息增益率判断；
      CART: GINI系数判断

3） CART基尼系数法算法流程：

①迭代计算每个特征的每个二分切点gini系数

②选取gini最小的特征及对应切分点为最佳分裂点

③进行一次样本划分

④对划分后的两部分样本重复上述迭代过程，逐步向下分裂

⑤所有样本被分到叶节点中

⑥结束

4）树模型是否越分叉越多，结构越复杂越好？

一般树分叉越多，结构越复杂，在训练集上表现其实会越好的，但是为了防止过拟合，树的分支和深度往往需要被限制的，这也就产生了剪枝策略（有点类似大学运筹中的分支定界法）

5）剪枝策略
      目的：降低模型复杂度，防止过拟合
      预剪枝：在构建树的过程中，先计算当前的分裂是否能带来模型泛化能力的提升，如果不能，则不继续生长
      后剪枝：让算法生成一颗完整的决策树之后，然后从最底层向上计算，如果对分裂点剪枝，模型的泛化能力提升，则进行剪枝

2. 代码实现

2.1 加载数据和定义类型标签及划分数据集

这一部在之前的操作中已经多次重复了，这里可以直接输出

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
import pandas as pd
import matplotlib.pyplot as plt
import os
os.chdir(r'C:Users86177Desktop')
# 样例数据读取
df = pd.read_excel('realestate_sample_preprocessed.xlsx')
# 根据共线性矩阵，保留与房价相关性最高的日间人口，将夜间人口和20-39岁夜间人口进行比例处理
def age_percent(row):
    if row['nightpop'] == 0:
        return 0
    else:
        return row['night20-39']/row['nightpop']
df['per_a20_39'] = df.apply(age_percent,axis=1)
df = df.drop(columns=['nightpop','night20-39'])
# 制作标签变量
price_median = df['average_price'].median()
df['is_high'] = df['average_price'].map(lambda x: True if x>= price_median else False)
print(df['is_high'].value_counts())
# 数据集基本情况查看
print(df.shape)
print(df.dtypes)
# 划分数据集
x = df[['complete_year','area', 'daypop', 'sub_kde',
       'bus_kde', 'kind_kde','per_a20_39']]
y = df['is_high']
print(x.shape)
print(y.shape)

–> 输出的结果为：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
True     449
False    449
Name: is_high, dtype: int64

(898, 10)

id                 int64
complete_year      int64
average_price    float64
area             float64
daypop           float64
sub_kde          float64
bus_kde          float64
kind_kde         float64
per_a20_39       float64
is_high             bool
dtype: object

(898, 7)
(898,)

2.2 构建决策树模型

由于选取的是类型标签不是数值标签，这里导入的是决策树分类器，如果要进行决策树回归的话就导入下面注释的语句代码

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
from sklearn.tree import DecisionTreeClassifier
# 如果是回归问题，就要引入回归模型
#from sklearn.tree import DecisionTreeRegressor
# 建立模型
clf_tree = DecisionTreeClassifier(criterion='gini',
                                  splitter='best',
                                  max_depth=3,
                                  min_samples_split=2,
                                  min_samples_leaf=5,
                                  max_features=None,
                                  max_leaf_nodes=10,
                                  min_impurity_decrease=0.0,
                                  min_impurity_split=None,
                                  class_weight=None)
# 训练决策树模型
clf_tree.fit(x,y)
print(clf_tree)

–> 输出的结果为：

复制代码

1
2
3
4
5
6
7
DecisionTreeClassifier(class_weight=None, criterion='gini', max_depth=3,
                       max_features=None, max_leaf_nodes=10,
                       min_impurity_decrease=0.0, min_impurity_split=None,
                       min_samples_leaf=5, min_samples_split=2,
                       min_weight_fraction_leaf=0.0, presort=False,
                       random_state=None, splitter='best')

2.3 决策树参数讲解

criterion：划分算法默认是gini,另外一种是entropy就是信息增益, 回归模型可以选择mse或mae

splitter：两个选择，best（中小型数据）或者random（大数据）。

max_features：控制所搜的特征数量（一般是默认，如果建模数据量过大，建议调整一下这个参数）

max_depth: 控制树的深度（控制过拟合的重要参数，过拟合限制，欠拟合就增加深度）

min_samples_split: 任意节点样本量达到多少的时候就不再分裂（推荐默认值，也是控制过拟合的，适用大数据）

min_samples_leaf：每一个叶子上最少的样本数（控制最后一个叶节点的样本量，一般提高这个值可以防止过拟合）

max_leaf_nodes：最大叶节点数量（切分数据集的最大的叶节点的数量，有个上界）

min_impurity_decrease: 切分点不纯度最小减少程度（后剪枝的控制参数）

min_impurity_split: 切分点最小不纯度（预剪枝的控制参数）

class_weight：指定样本各类别的的权重（分类模型特有的，防止某个样本的权重过大，导致决策树过于偏向这个样本特征）

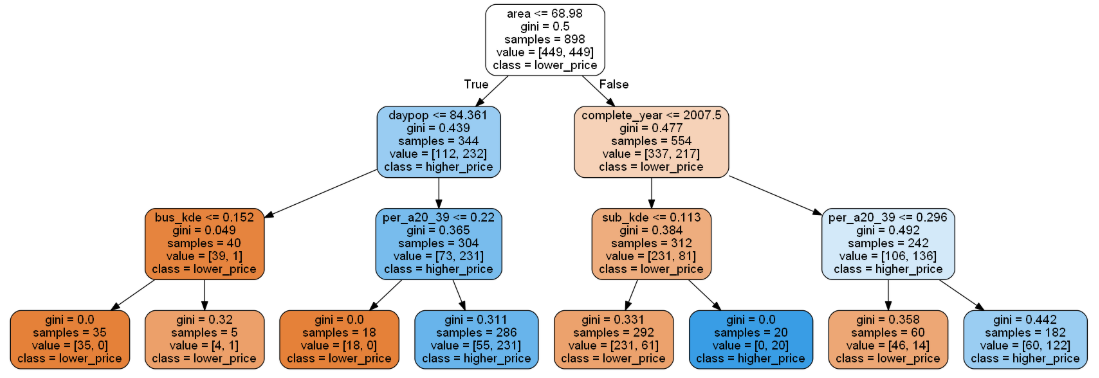

3. 运行结果可视化

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
import graphviz
import os
os.environ["PATH"] += os.pathsep + r'D:Anacondagraphviz-2.38releasebin'
from IPython.display import Image
import pydotplus
features = ['complete_year','area', 'daypop', 'sub_kde',
       'bus_kde', 'kind_kde','per_a20_39']
classes=['lower_price','higher_price']
# 定义图像
from sklearn import tree
tree_graph_data = tree.export_graphviz(clf_tree,
                    feature_names=features,
                     class_names=classes,
                    filled=True,
                    rounded=True)
# 绘图：
tree_graph = pydotplus.graph_from_dot_data(tree_graph_data)
Image(tree_graph.create_png())
