前言

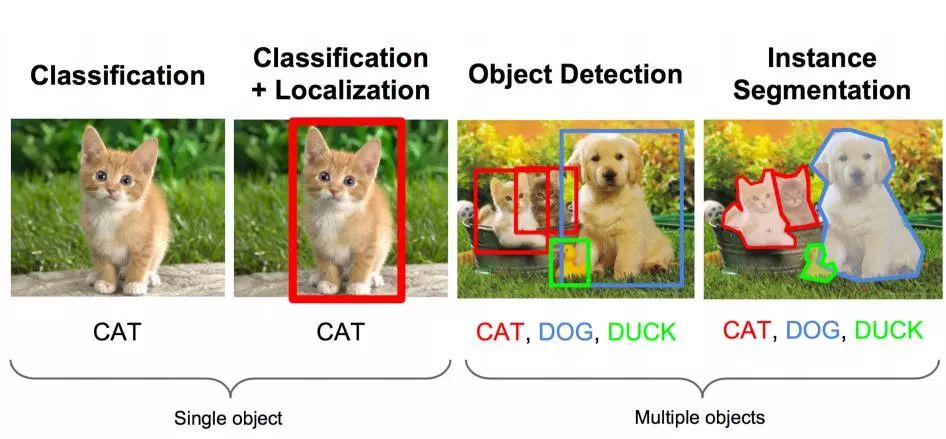

目标检测：我们不仅要用算法判断图片中是不是猫还是狗，还要在图片中标记出它的位置，用边框或红色方框把猫狗圈起来，这就是目标检测问题。其中“定位”的意思是判断猫狗在图片中的具体位置。

目标检测有两类任务：单一目标，多目标。

能力差，电气专业，又未怎么深入研究cv.
所以本文先探讨单一目标。
在这里插入图片描述

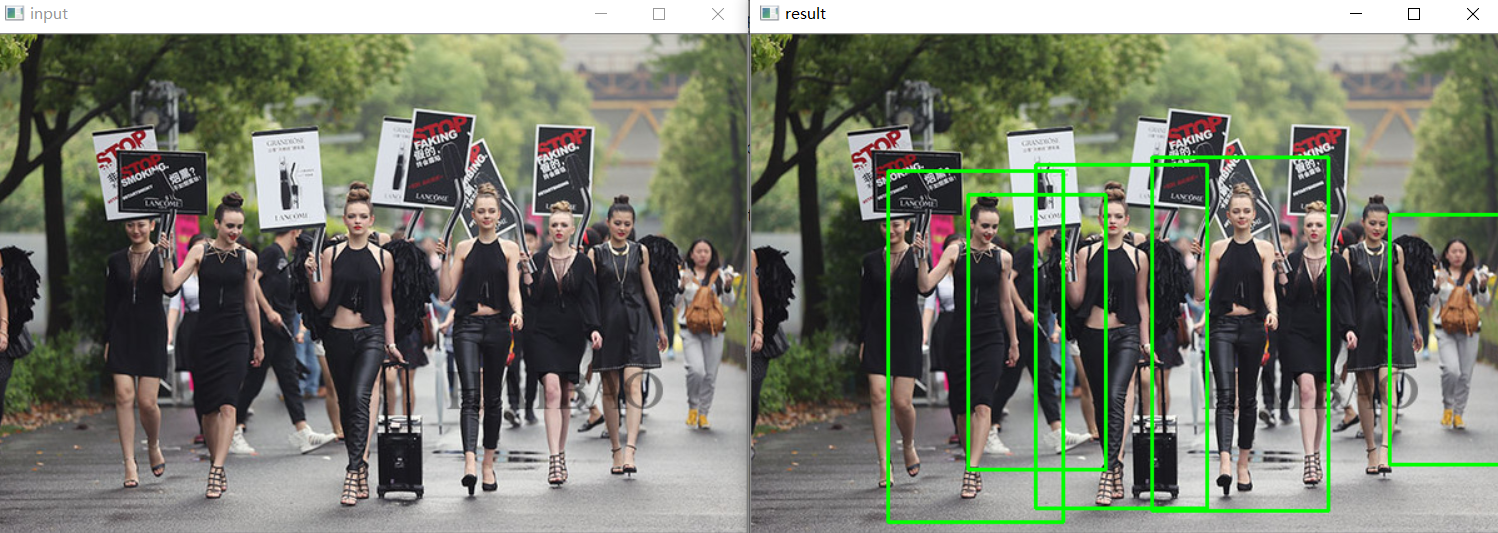

HOG+SVM实现行人检测

先讲解 opencv自带的行人检测例子
HOG原理见
计算机视觉：图像特征与描述大全，有代码（一篇博文带你简单了解完图像特征提取技术）

不多说，上代码

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
import cv2 as cv

# 读取图像
src = cv.imread("duoren.jpg")
cv.imshow("input", src)
# HOG + SVM
hog = cv.HOGDescriptor()
hog.setSVMDetector(cv.HOGDescriptor_getDefaultPeopleDetector())
# Detect people in the image
(rects, weights) = hog.detectMultiScale(src,winStride=(4, 4), padding=(8, 8),scale=1.25,useMeanshiftGrouping=False)
# 矩形框
for (x, y, w, h) in rects:
    cv.rectangle(src, (x, y), (x + w, y + h), (0, 255, 0), 2)
# 显示[添加链接描述](https://blog.csdn.net/kobeyu652453/article/details/107382227)
cv.imshow("result", src)
cv.waitKey(0)
cv.destroyAllWindows()

图像定位实现

python +keras实现图像分类（入门级例子讲解）
opencv进阶学习笔记12：轮廓发现和对象测量

目标检测算法很复杂。
我尝试用图像分类+对象测量来实现单目标的图像检测。

图像分类对象测量不多说了，参考上面给的链接。

1读取图片并去噪

复制代码

1
2
3
4
5
6
import cv2 as cv

image= cv.imread("catdog/dog/dog.77.jpg")
image=cv.resize(image,None,fx=0.5,fy=0.5)
blurred = cv.GaussianBlur(image, (5, 5), 0)  # 去噪

2二值化图像

复制代码

1
2
3
gray = cv.cvtColor(blurred, cv.COLOR_BGR2GRAY)
    ret, binary = cv.threshold(gray, 0, 255, cv.THRESH_BINARY | cv.THRESH_OTSU)

3绘制轮廓边缘

复制代码

1
2
contours, hireachy = cv.findContours(binary, cv.RETR_EXTERNAL, cv.CHAIN_APPROX_SIMPLE)

cv2.findContours()函数第一个参数是要检索的图片，必须是为二值图，即黑白的（不是灰度图），所以读取的图像要先转成灰度的，再转成二值图，
参数讲解
contours,hierarchy=cv2.findContours(image,mode,method)
contours：轮廓
hierarchy:图像的拓扑信息（轮廓层次）（存储上一个轮廓，父轮廓…）
image：二值图像

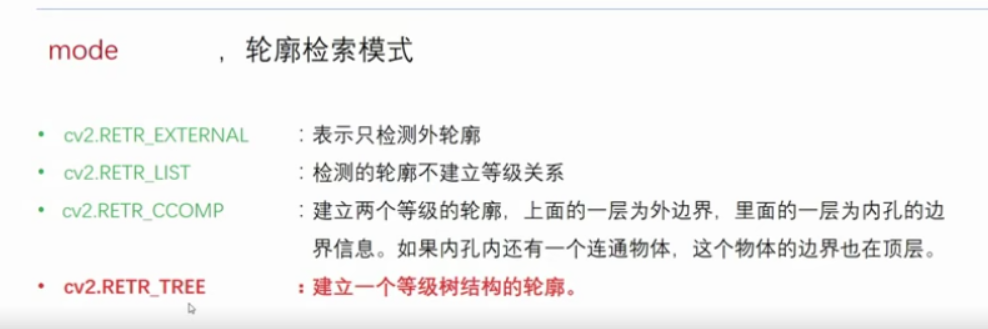

mode:轮廓检索方式

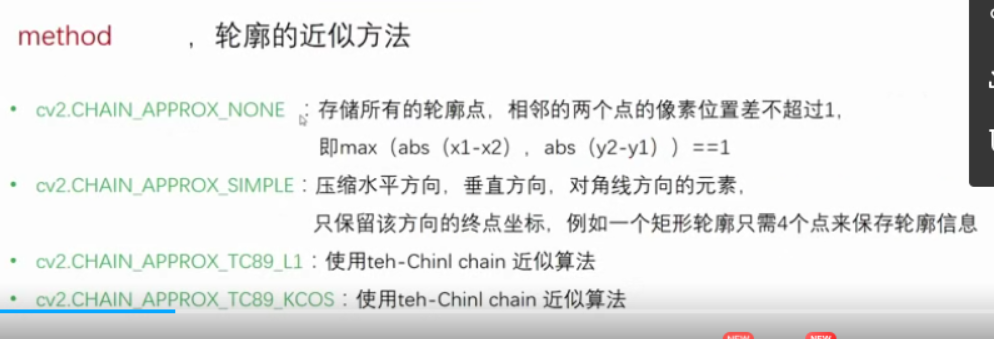

method:轮廓的近似方法

4求得包含点集最小面积的矩形，这个矩形是可以有偏转角度的，可以与图像的边界不平行。

复制代码

1
2
3
4
5
6
7
8
c = sorted(contours, key=cv.contourArea, reverse=True)[0]

rect = cv.minAreaRect(c)
box = np.int0( cv.boxPoints(rect))

# draw a bounding box arounded the detected barcode and display the image
cv.drawContours(image, [box], -1, (0, 255, 0), 3)

讲解

double cvContourArea( const CvArr* contour, CvSlice slice=CV_WHOLE_SEQ );
contour：轮廓（顶点的序列或数组）。
slice：感兴趣区轮廓部分的起点和终点，默认计算整个轮廓的面积。

c = sorted(contours, key=cv.contourArea, reverse=True)[0]
取出最大的轮廓面积，有些轮廓为噪声。
最大轮廓一般情况下能取到我们想要的目标物。

minAreaRect函数返回矩形的中心点坐标，长宽，旋转角度[-90,0)，当矩形水平或竖直时均返回-90

使用cv2.boxPoints()可获取该矩形的四个顶点坐标。浮点型数据

np.int0 取整

r=cv2.drawContours(image, contours, contourIdx, color[, thickness])
r:目标图像
image:原始图像
contours: 所有的输入轮廓边缘数组
contourIdx ：需要绘制的边缘索引，如果全部绘制为-1。如果有多个目标，可以绘制第一个目标0，第二个目标1，第三个目标2.。。
color：绘制的颜色，为BGR格式的SCalar
thickness:可选，绘制的密度，即轮廓的画笔粗细

5找出四个顶点的x，y坐标的最大最小值。矩形框的高=maxY-minY，宽=maxX-minX。

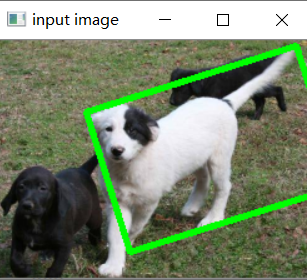

由于前面的提到的包含点集最小面积的矩形有的矩形不与图像平行，是斜着的，如下图。我们调整矩形框。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
 Xs = [i[0] for i in box]
    Ys = [i[1] for i in box]
    x1 = min(Xs)
    x2 = max(Xs)
    y1 = min(Ys)
    y2 = max(Ys)
    hight = y2 - y1
    width = x2 - x1
    cropImg = image[y1:y1 + hight, x1:x1 + width]
    cv.rectangle(image, (x1, y1), (x1 + width, y1 +hight ), (0, 0, 255), 2)  # 在原图上，给轮廓绘制矩形
    cv.imshow('result',image)

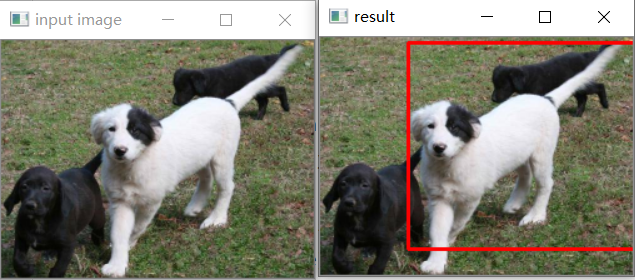

所有代码

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
import cv2 as cv
import numpy as np
src= cv.imread("dog.16.jpg")
src=cv.resize(src,None,fx=0.5,fy=0.5)
image=src.copy()
#去噪
blurred = cv.GaussianBlur(image, (5, 5), 0)  # 去噪
#灰度转换
gray = cv.cvtColor(blurred, cv.COLOR_BGR2GRAY)
#二值化
ret, binary = cv.threshold(gray, 0, 255, cv.THRESH_BINARY | cv.THRESH_OTSU)
#轮廓发现
contours, hireachy = cv.findContours(binary, cv.RETR_EXTERNAL, cv.CHAIN_APPROX_SIMPLE)
#取出最大轮廓
c = sorted(contours, key=cv.contourArea, reverse=True)[0]
#找到最大轮廓的最小外接矩形
rect = cv.minAreaRect(c)
#取出最小外接矩形的四个顶点
box = np.int0( cv.boxPoints(rect))
#绘制矩形框
Xs = [i[0] for i in box]
Ys = [i[1] for i in box]
x1 = min(Xs)
x2 = max(Xs)
y1 = min(Ys)
y2 = max(Ys)
hight = y2 - y1
width = x2 - x1
cropImg = image[y1:y1 + hight, x1:x1 + width]
cv.rectangle(image, (x1, y1), (x1 + width, y1 + hight), (0, 0, 255), 2)  # 在原图上，给轮廓绘制矩形
#显示
cv.imshow("input image", src)
cv.imshow('result', image)

cv.waitKey(0)
cv.destroyAllWindows()

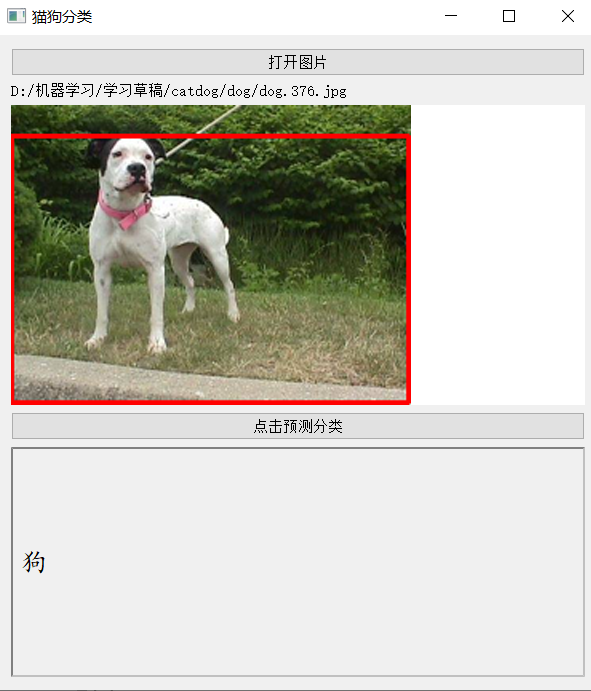

图像分类定位实现

我应用图像分类加前面提到的定位结合起来做单目标的图像监测。

图像分类前面给出了链接，这里不再给啦，博文太多链接了，会被显示待审核。

PYQT 封装吧。

复制代码

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
# @Author: yudengwu
# @Date  : 2020/8/1
import sys
from PyQt5 import QtWidgets, QtCore, QtGui
from PyQt5.QtGui import *
from PyQt5.QtWidgets import *
from PyQt5.QtCore import *

import cv2
import keras
from keras .models import load_model
import numpy as np
import re
class picture(QWidget):
    def __init__(self):
        super(picture, self).__init__()

self.resize(600, 400)
        self.setWindowTitle("猫狗分类")
        self.btn = QPushButton()
        self.btn.setText("打开图片")
        self.btn.clicked.connect(self.openimage)
        self.label = QLabel()
        self.label.setText('图片路径')

self.labelimage = QLabel()
        self.labelimage.setText("显示图片")
        #self.labelimage.setFixedSize(500, 400)#设置尺寸
        self.labelimage.setStyleSheet("QLabel{background:white;}"
                                 "QLabel{color:rgb(300,300,300,120);font-size:10px;font-weight:bold;font-family:宋体;}"
                                 )

#预测按钮
        self.btnclass=QPushButton()
        self.btnclass.setText('点击预测分类')
        self.btnclass.clicked.connect(self.fenlei)
        self.labelclass=QLabel()
        self.labelclass.setText('预测类别')
        self.labelclass.setStyleSheet("font:16pt '楷体';border-width:2px;border-style: inset;border-color:gray")

layout1=QVBoxLayout()
        layout1.addWidget(self.btn)
        layout1.addWidget(self.label)
        layout1.addWidget(self.labelimage)

layout2 = QVBoxLayout()
        layout2.addWidget(self.btnclass)
        layout2.addWidget(self.labelclass)

layout=QVBoxLayout()
        layout.addLayout(layout1)
        layout.addLayout(layout2)

self.setLayout(layout)

def openimage(self):
        imgName, imgType = QFileDialog.getOpenFileName(self, "打开图片", "", "*.jpg;;*.png;;All Files(*)")
        #jpg = QtGui.QPixmap(imgName).scaled(self.labelimage.width(), self.label.height())#适应labelimage尺寸，前提是label设置了尺寸
        jpg = QtGui.QPixmap(imgName)
        self.labelimage.setPixmap(jpg)
        self.label.setText(str(imgName))
    def fenlei(self):
        biaoqian = {'1': '猫', '0': '狗'}
        path=self.label.text()
        newName = re.sub('(D:/机器学习/学习草稿/)','', path)
        #print(newName)
        img = cv2.imread(str(newName))

img = cv2.resize(img, (100, 100))  # 使尺寸大小一样
        img = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
        img = np.array(img) / 255
        img = img.astype(np.float64)
        img = img.reshape(-1, 100, 100, 1)
        model = load_model('猫狗分类.h5')
        predict_y = model.predict(img)
        pred_y = int(np.round(predict_y))
        #print(pred_y)
        self.labelclass.setText(biaoqian[str(pred_y)])

########图像定位

src = cv2.imread(str(newName))
        src = cv2.resize(src, None, fx=0.5, fy=0.5)
        image = src.copy()
        # 去噪
        blurred = cv2.GaussianBlur(image, (5, 5), 0)  # 去噪
        # 灰度转换
        gray = cv2.cvtColor(blurred, cv2.COLOR_BGR2GRAY)
        # 二值化
        ret, binary = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)
        # 轮廓发现
        contours, hireachy = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
        # 取出最大轮廓
        c = sorted(contours, key=cv2.contourArea, reverse=True)[0]
        # 找到最大轮廓的最小外接矩形
        rect = cv2.minAreaRect(c)
        # 取出最小外接矩形的四个顶点
        box = np.int0(cv2.boxPoints(rect))
        # 绘制矩形框
        Xs = [i[0] for i in box]
        Ys = [i[1] for i in box]
        x1 = min(Xs)
        x2 = max(Xs)
        y1 = min(Ys)
        y2 = max(Ys)
        hight = y2 - y1
        width = x2 - x1
        cropImg = image[y1:y1 + hight, x1:x1 + width]
        cv2.rectangle(image, (x1, y1), (x1 + width, y1 + hight), (0, 0, 255), 2)  # 在原图上，给轮廓绘制矩形

#显示在lableimage上

res = image
        res = cv2.resize(res, (400, 300), interpolation=cv2.INTER_CUBIC)  # 用cv2.resize设置图片大小
        img2 = cv2.cvtColor(res, cv2.COLOR_BGR2RGB)  # opencv读取的bgr格式图片转换成rgb格式
        _image = QtGui.QImage(img2[:], img2.shape[1], img2.shape[0], img2.shape[1] * 3,
                              QtGui.QImage.Format_RGB888)  # pyqt5转换成自己能放的图片格式
        jpg_out = QtGui.QPixmap(_image)  # 转换成QPixmap
        self.labelimage.setPixmap(jpg_out)  # 设置图片显示

cv2.waitKey()
        cv2.destroyAllWindows()

if __name__ == "__main__":
    app = QtWidgets.QApplication(sys.argv)
    my = picture()
    my.show()
    sys.exit(app.exec_())

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
# @Author: yudengwu
# @Date  : 2020/8/1
import sys
from PyQt5 import QtWidgets, QtCore, QtGui
from PyQt5.QtGui import *
from PyQt5.QtWidgets import *
from PyQt5.QtCore import *

import cv2
import keras
from keras .models import load_model
import numpy as np
import re
class picture(QWidget):
    def __init__(self):
        super(picture, self).__init__()

        self.resize(600, 400)
        self.setWindowTitle("猫狗分类")
        self.btn = QPushButton()
        self.btn.setText("打开图片")
        self.btn.clicked.connect(self.openimage)
        self.label = QLabel()
        self.label.setText('图片路径')


        self.labelimage = QLabel()
        self.labelimage.setText("显示图片")
        #self.labelimage.setFixedSize(500, 400)#设置尺寸
        self.labelimage.setStyleSheet("QLabel{background:white;}"
                                 "QLabel{color:rgb(300,300,300,120);font-size:10px;font-weight:bold;font-family:宋体;}"
                                 )

        #预测按钮
        self.btnclass=QPushButton()
        self.btnclass.setText('点击预测分类')
        self.btnclass.clicked.connect(self.fenlei)
        self.labelclass=QLabel()
        self.labelclass.setText('预测类别')
        self.labelclass.setStyleSheet("font:16pt '楷体';border-width:2px;border-style: inset;border-color:gray")




        layout1=QVBoxLayout()
        layout1.addWidget(self.btn)
        layout1.addWidget(self.label)
        layout1.addWidget(self.labelimage)

        layout2 = QVBoxLayout()
        layout2.addWidget(self.btnclass)
        layout2.addWidget(self.labelclass)

        layout=QVBoxLayout()
        layout.addLayout(layout1)
        layout.addLayout(layout2)

        self.setLayout(layout)

    def openimage(self):
        imgName, imgType = QFileDialog.getOpenFileName(self, "打开图片", "", "*.jpg;;*.png;;All Files(*)")
        #jpg = QtGui.QPixmap(imgName).scaled(self.labelimage.width(), self.label.height())#适应labelimage尺寸，前提是label设置了尺寸
        jpg = QtGui.QPixmap(imgName)
        self.labelimage.setPixmap(jpg)
        self.label.setText(str(imgName))
    def fenlei(self):
        biaoqian = {'1': '猫', '0': '狗'}
        path=self.label.text()
        newName = re.sub('(D:/机器学习/学习草稿/)','', path)
        #print(newName)
        img = cv2.imread(str(newName))


        img = cv2.resize(img, (100, 100))  # 使尺寸大小一样
        img = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
        img = np.array(img) / 255
        img = img.astype(np.float64)
        img = img.reshape(-1, 100, 100, 1)
        model = load_model('猫狗分类.h5')
        predict_y = model.predict(img)
        pred_y = int(np.round(predict_y))
        #print(pred_y)
        self.labelclass.setText(biaoqian[str(pred_y)])

        ########图像定位

        src = cv2.imread(str(newName))
        src = cv2.resize(src, None, fx=0.5, fy=0.5)
        image = src.copy()
        # 去噪
        blurred = cv2.GaussianBlur(image, (5, 5), 0)  # 去噪
        # 灰度转换
        gray = cv2.cvtColor(blurred, cv2.COLOR_BGR2GRAY)
        # 二值化
        ret, binary = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)
        # 轮廓发现
        contours, hireachy = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
        # 取出最大轮廓
        c = sorted(contours, key=cv2.contourArea, reverse=True)[0]
        # 找到最大轮廓的最小外接矩形
        rect = cv2.minAreaRect(c)
        # 取出最小外接矩形的四个顶点
        box = np.int0(cv2.boxPoints(rect))
        # 绘制矩形框
        Xs = [i[0] for i in box]
        Ys = [i[1] for i in box]
        x1 = min(Xs)
        x2 = max(Xs)
        y1 = min(Ys)
        y2 = max(Ys)
        hight = y2 - y1
        width = x2 - x1
        cropImg = image[y1:y1 + hight, x1:x1 + width]
        cv2.rectangle(image, (x1, y1), (x1 + width, y1 + hight), (0, 0, 255), 2)  # 在原图上，给轮廓绘制矩形


        #显示在lableimage上


        res = image
        res = cv2.resize(res, (400, 300), interpolation=cv2.INTER_CUBIC)  # 用cv2.resize设置图片大小
        img2 = cv2.cvtColor(res, cv2.COLOR_BGR2RGB)  # opencv读取的bgr格式图片转换成rgb格式
        _image = QtGui.QImage(img2[:], img2.shape[1], img2.shape[0], img2.shape[1] * 3,
                              QtGui.QImage.Format_RGB888)  # pyqt5转换成自己能放的图片格式
        jpg_out = QtGui.QPixmap(_image)  # 转换成QPixmap
        self.labelimage.setPixmap(jpg_out)  # 设置图片显示

        cv2.waitKey()
        cv2.destroyAllWindows()

if __name__ == "__main__":
    app = QtWidgets.QApplication(sys.argv)
    my = picture()
    my.show()
    sys.exit(app.exec_())

说明：

model = load_model(‘猫狗分类.h5’)
导入训练好的分类模型

在PYQT中显示opencv图核心代码

复制代码

1
2
3
4
5
6
7
def setImage(self):
        img = cv2.imread('test.jpg') #opencv读取图片
        img2 = cv2.cvtColor(img, cv2.COLOR_BGR2RGB) #opencv读取的bgr格式图片转换成rgb格式
        _image = QtGui.QImage(img2[:], img2.shape[1], img2.shape[0], img2.shape[1] * 3, QtGui.QImage.Format_RGB888) #pyqt5转换成自己能放的图片格式
        jpg_out = QtGui.QPixmap(_image).scaled(self.imgLabel.width(), self.imgLabel.height()) #设置图片大小
        self.imgLabel.setPixmap(jpg_out) #设置图片显示

结果演示
