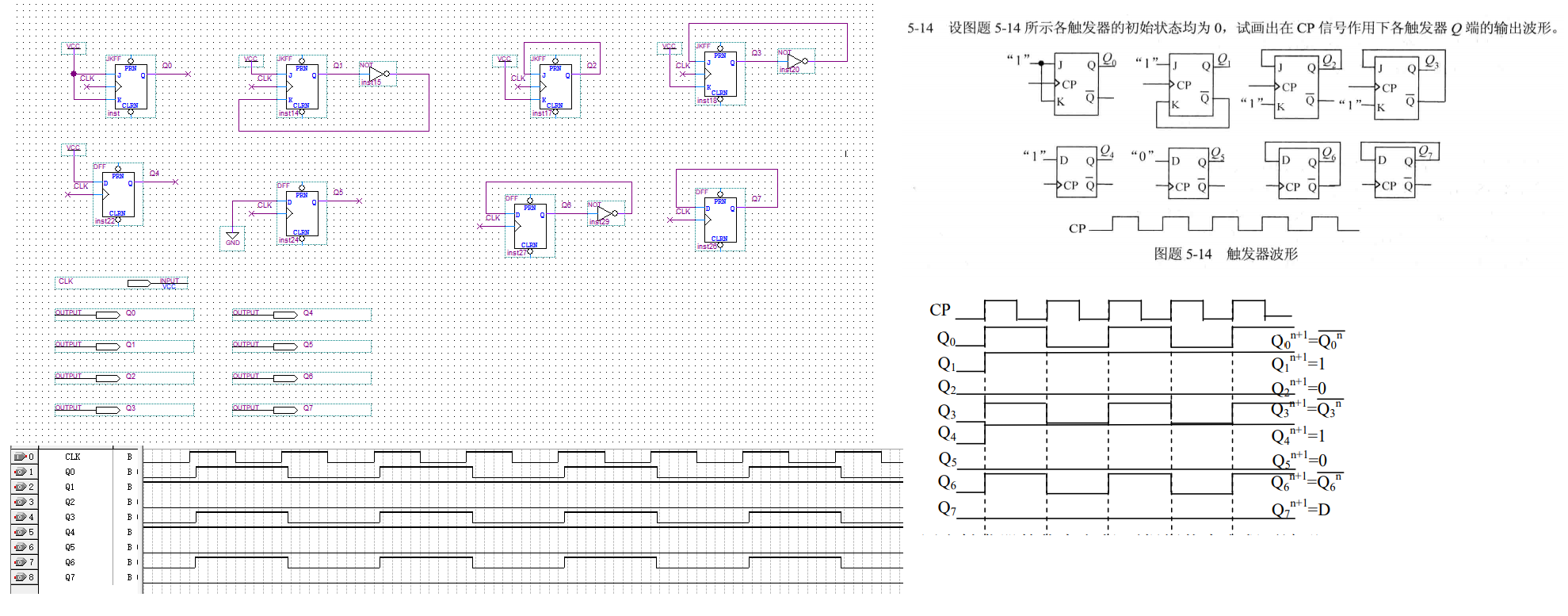

  • 由于quartus的D触发器没有Q反端,得手动在Q端接反相器输出,题目来源于课本,写出状态方程画出波形

在这里插入图片描述

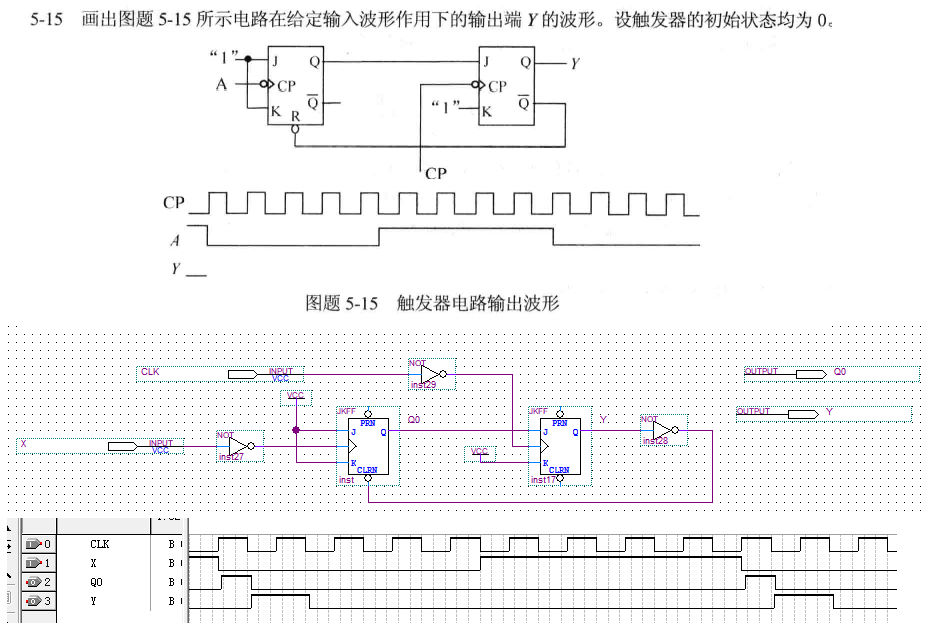

  • 最开始我连这道题都是抄答案的,深刻反省自己。quartus里时钟上升沿触发,加个反相器改为下降沿触发
    在这里插入图片描述
