利用Matlab将任意曲线旋转任意角度
- 公式计算
- 数据
- matlab代码
- 结果
公式计算

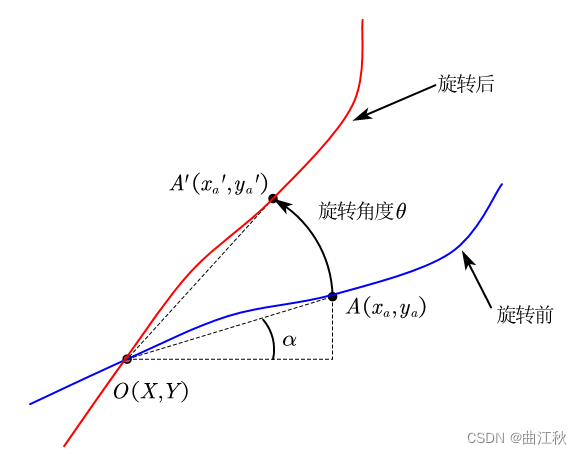

对于如上图所示的任意曲线,需要绕固定点O旋转某一角度,取曲线上任意一点A计算旋转后的坐标值。
设OA的长度为L,则
可得
数据
matlab代码
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14plot(x,y);%提前在工作区导入x,y,倒入格式为列向量 hold on; Rx0=44;%旋转点的横坐标 Ry0=267;%旋转点的纵坐标 angle=90;%旋转角度 angle=angle*pi/180;%换算弧度 for i=1:length(y) x0=(x(i)-Rx0)*cos(angle)-(y(i)-Ry0)*sin(angle)+Rx0; y0=(x(i)-Rx0)*sin(angle)+(y(i)-Ry0)*cos(angle)+Ry0; Rx(i)=x0; Ry(i)=y0; end plot(Rx,Ry);

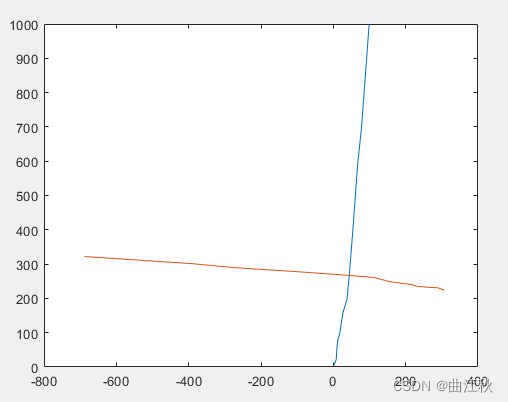

结果
