【Multisim仿真】同相比例运算放大电路仿真实验

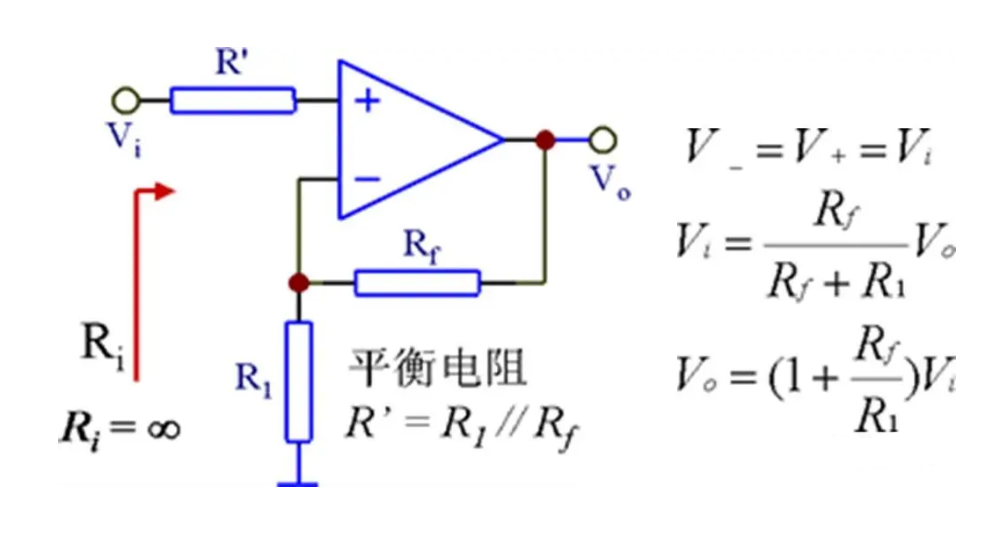

  • ????同相比例运算放大原理图以及计算公式如下:
    在这里插入图片描述

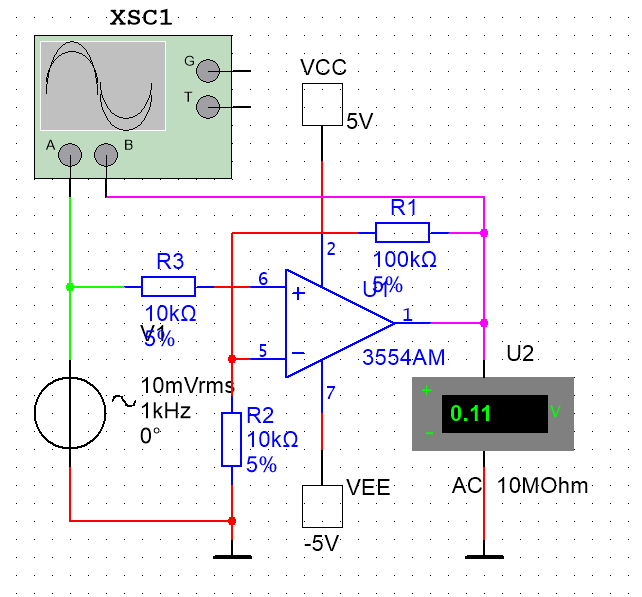

  • ????Multisim电路搭建
    在这里插入图片描述
  • ????根据上图计算运放输出端电压应该是输入端电压的11倍。

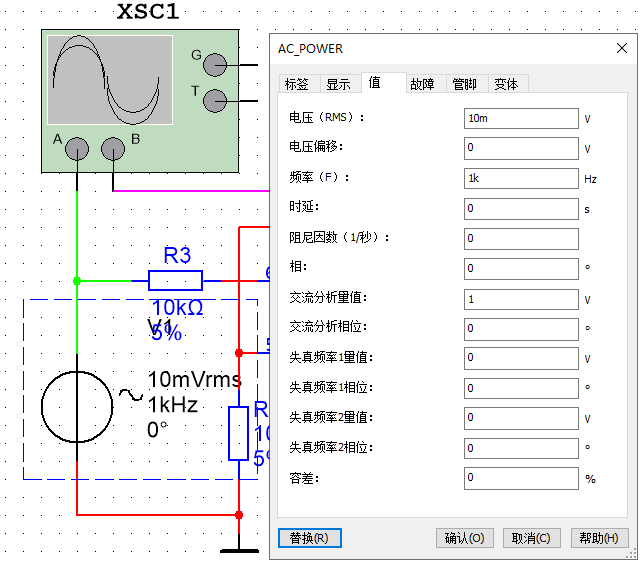

  • ????输入电压源参数
    在这里插入图片描述

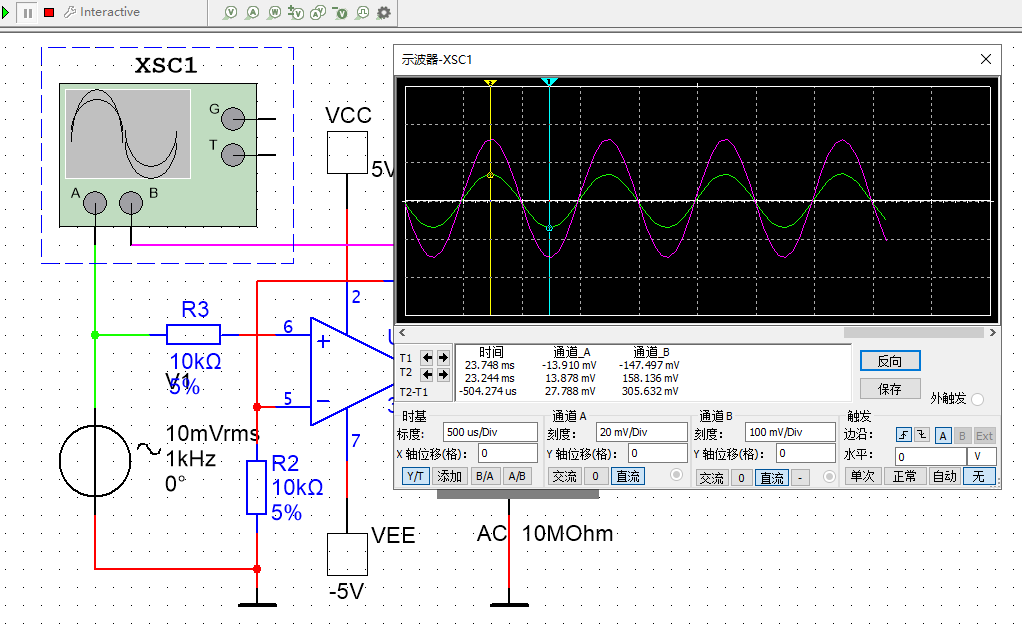

  • ????运行仿真,暂停并测量波形数据。
    在这里插入图片描述
  • ????实验效果数据还是比较接近理论计算值。

⛳仿真资源

本✨试验基于Multisim14仿真平台。
