MATLAB 实现读取数据文件，画图并自动将图片保存到文件夹中

143 阅读 0 评论 95 点赞

我是靠谱客的博主激动热狗，这篇文章主要介绍MATLAB 实现读取数据文件，画图并自动将图片保存到文件夹中，现在分享给大家，希望可以做个参考。

实现读取峰值数据，增加道数筛选符合要求的道数值，画出直方图并自动将图片保存到文件夹中，也可选择将直方图中点连线。

复制代码

%%读取峰值数据，增加道数筛选符合要求的道数值，画出直方图并自动将图片保存到文件夹中，也可选择将直方图中点连线%%
clc;
clear all;
% %第一种：读取txt格式文件
% load C:Users王启奇Desktop增益3.3频率1kHzfengzhi-0922全.txt;
% fz = fengzhi_0922_(:,1);%读取TXT数据第一列，脉冲的峰值
% wz = fengzhi_0922_(:,2);%读取TXT数据第二列，脉冲峰值所在的位置

% %第二种：读取excel格式文件
% [fz]=xlsread('C:Users王启奇Desktop20220926.2720220926.xls');
% L = length(fz);%定义峰值长度

%第三种：读取很多个excel格式文件

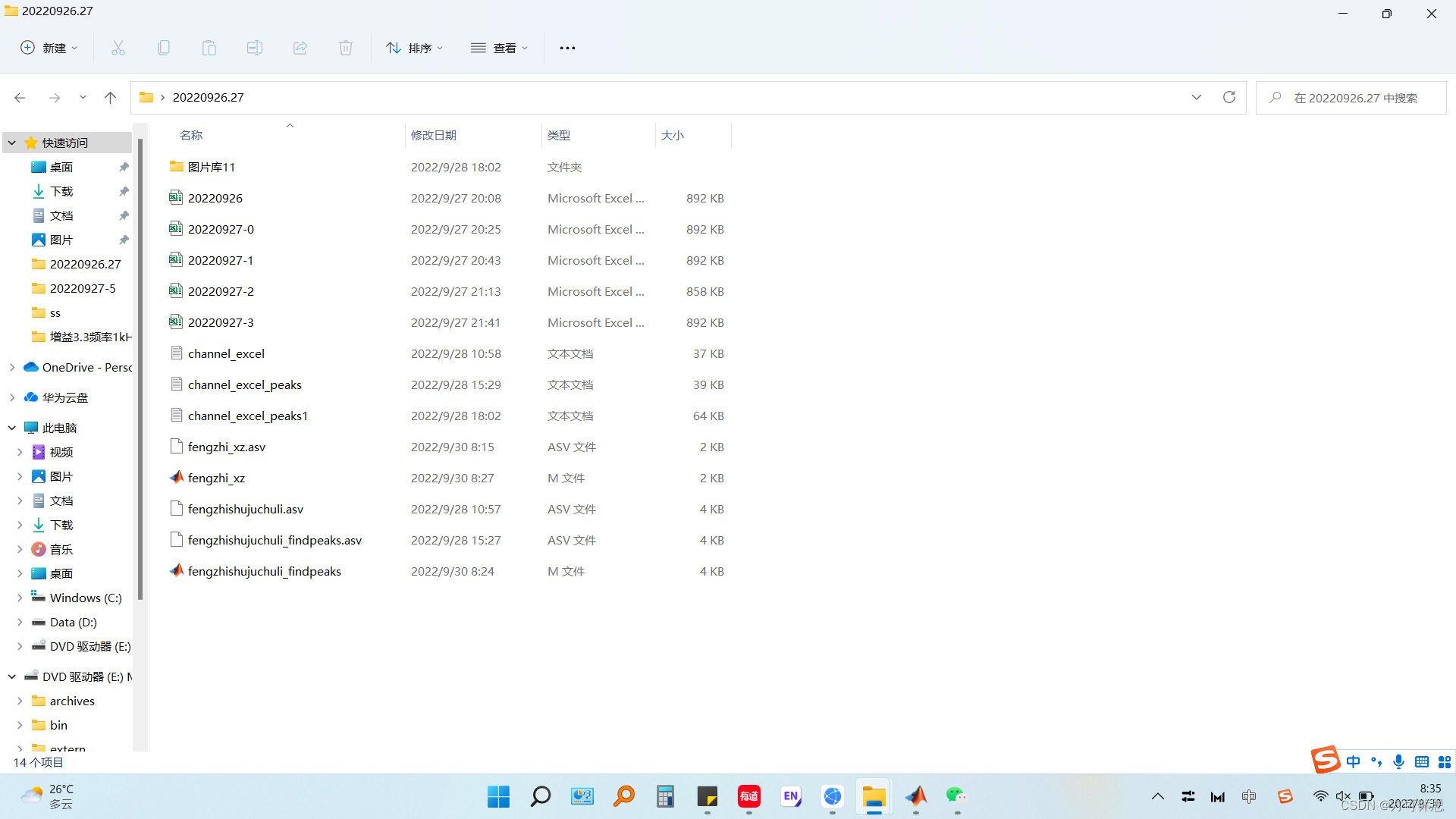

Path = 'C:Users王启奇Desktop20220926.27';          % 设置数据存放的文件夹路径
File = dir(fullfile(Path,'*.xls'));  % 显示文件夹下所有符合后缀名为.txt文件的完整信息
FileNames = {File.name}';            % 提取符合后缀名为.txt的所有文件的文件名，转换为n行1列
%读取特定格式的所有数据
Length_Names = size(FileNames,1);    % 获取所提取数据文件的个数
Data_full = [];%存放所有数据的矩阵
for k = 1 : Length_Names    % 连接路径和文件名得到完整的文件路径
    K_Trace = strcat(Path, FileNames(k));    % 读取数据
    eval(['Data',num2str(k),'=','readmatrix(K_Trace{1,1})',';']);%eval(['a','=''2','+','3',';'])实质为a = 2 + 3;
    data = eval(['Data',num2str(k)]);
    Data_full = [Data_full;data];%中间用“，”是行拼接，用“；”是列拼接。
end

%创建文件夹，用来自动保存生成的图片
path = cd; %获取当前路径
pic = '图片库'; %将字符型变量赋予pic
mkdir(pic) %创建名为‘图片库’的文件夹

NumChannel = 1 ;%初始化道数
for NumChannel=20:120 %道数逐渐增加
    hs = histogram(Data_full,NumChannel);
    saveas(gcf,[path,'',pic,'',num2str(NumChannel),'.jpg']); %这里pic是变量名称，实际是保存名为‘好美丽的抛物线.jpg’到'图片库'文件夹
    a = hs.Values;%每个bin的计数
    b = hs.BinEdges;%分成多个bin后，每个节点的数值
    c = hs.BinWidth;%每个bin的宽度
    d = [];%存放周期性数据,每个值都是计数为0的道址/数据极大值所在的道址
    e = [];%存放方差数据

%     %第一种：找出计数为0的道址，将道址存入d数组
%     for i=1:(NumChannel-0)
%         if a(i)==0 %&& a(i+1)==0
%             d = [d,i];
%         end
%     end
%     %计算数组d中，道址之间的差值，并计算方差
%     for j=1:(length(d)-1)
%         e(j) = d(j+1)-d(j);
%     end
    %第二种：找出数据极值，将道址存入d数组
    [peaks,d] = findpeaks(a); %查找每道计数数据中的波峰
    for j=1:(length(peaks)-1)
        e(j) = d(j+1)-d(j);
    end

    fangcha = var(e);%方差值
    if fangcha<1 %&& length(e)>2 %=======应当以半高宽最小作为判断
        %%记录结果，将数据保存到txt文件中
        dgz = c * (d(2)-d(1));%此条件下计算出的单光子对应电压
        gzs_max = b(d(2))/dgz;%第二个大周期块对应的光子数最大值
        fid = fopen('channel_excel_peaks1.txt','a'); %.txt是存储数据的文件，a是数据向后增加的意思
        fprintf(fid,'%ft',NumChannel); %满足条件的道数
        fprintf(fid,'%ft',length(d)); %存放当前道数下，满足方差条件、计数为零/数据极值的道的个数
        fprintf(fid,'%ft',dgz); %此条件下计算出的单光子电压
        fprintf(fid,'%fn',gzs_max); %第二个大周期块对应的光子数最大值
        fclose(fid);
    end
end

% %画出直方图
% figure(1)
% hs = histogram(Data_full,247);
% %画出直方图中点的连线
% hold on
% figure(2)
% pl_fz = hs.Values;
% pl_fzx = hs.BinEdges + 0.5*hs.BinWidth;
% pl_fzx = pl_fzx(1:(length(pl_fzx)-1));%bin边比柱多一个值
% plot(pl_fzx,pl_fz);

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
%%读取峰值数据，增加道数筛选符合要求的道数值，画出直方图并自动将图片保存到文件夹中，也可选择将直方图中点连线%%
clc;
clear all;
% %第一种：读取txt格式文件
% load C:Users王启奇Desktop增益3.3频率1kHzfengzhi-0922全.txt;
% fz = fengzhi_0922_(:,1);%读取TXT数据第一列，脉冲的峰值
% wz = fengzhi_0922_(:,2);%读取TXT数据第二列，脉冲峰值所在的位置

% %第二种：读取excel格式文件
% [fz]=xlsread('C:Users王启奇Desktop20220926.2720220926.xls');
% L = length(fz);%定义峰值长度

%第三种：读取很多个excel格式文件
Path = 'C:Users王启奇Desktop20220926.27';          % 设置数据存放的文件夹路径
File = dir(fullfile(Path,'*.xls'));  % 显示文件夹下所有符合后缀名为.txt文件的完整信息
FileNames = {File.name}';            % 提取符合后缀名为.txt的所有文件的文件名，转换为n行1列
%读取特定格式的所有数据
Length_Names = size(FileNames,1);    % 获取所提取数据文件的个数
Data_full = [];%存放所有数据的矩阵
for k = 1 : Length_Names    % 连接路径和文件名得到完整的文件路径
    K_Trace = strcat(Path, FileNames(k));    % 读取数据
    eval(['Data',num2str(k),'=','readmatrix(K_Trace{1,1})',';']);%eval(['a','=''2','+','3',';'])实质为a = 2 + 3;
    data = eval(['Data',num2str(k)]);
    Data_full = [Data_full;data];%中间用“，”是行拼接，用“；”是列拼接。
end

%创建文件夹，用来自动保存生成的图片
path = cd; %获取当前路径
pic = '图片库'; %将字符型变量赋予pic
mkdir(pic) %创建名为‘图片库’的文件夹

NumChannel = 1 ;%初始化道数
for NumChannel=20:120 %道数逐渐增加
    hs = histogram(Data_full,NumChannel);
    saveas(gcf,[path,'',pic,'',num2str(NumChannel),'.jpg']); %这里pic是变量名称，实际是保存名为‘好美丽的抛物线.jpg’到'图片库'文件夹
    a = hs.Values;%每个bin的计数
    b = hs.BinEdges;%分成多个bin后，每个节点的数值
    c = hs.BinWidth;%每个bin的宽度
    d = [];%存放周期性数据,每个值都是计数为0的道址/数据极大值所在的道址
    e = [];%存放方差数据

%     %第一种：找出计数为0的道址，将道址存入d数组
%     for i=1:(NumChannel-0)
%         if a(i)==0 %&& a(i+1)==0
%             d = [d,i];
%         end
%     end
%     %计算数组d中，道址之间的差值，并计算方差
%     for j=1:(length(d)-1)
%         e(j) = d(j+1)-d(j);
%     end
    %第二种：找出数据极值，将道址存入d数组
    [peaks,d] = findpeaks(a); %查找每道计数数据中的波峰
    for j=1:(length(peaks)-1)
        e(j) = d(j+1)-d(j);
    end

    fangcha = var(e);%方差值
    if fangcha<1 %&& length(e)>2 %=======应当以半高宽最小作为判断
        %%记录结果，将数据保存到txt文件中
        dgz = c * (d(2)-d(1));%此条件下计算出的单光子对应电压
        gzs_max = b(d(2))/dgz;%第二个大周期块对应的光子数最大值
        fid = fopen('channel_excel_peaks1.txt','a'); %.txt是存储数据的文件，a是数据向后增加的意思
        fprintf(fid,'%ft',NumChannel); %满足条件的道数
        fprintf(fid,'%ft',length(d)); %存放当前道数下，满足方差条件、计数为零/数据极值的道的个数
        fprintf(fid,'%ft',dgz); %此条件下计算出的单光子电压
        fprintf(fid,'%fn',gzs_max); %第二个大周期块对应的光子数最大值
        fclose(fid);
    end
end

% %画出直方图
% figure(1)
% hs = histogram(Data_full,247);
% %画出直方图中点的连线
% hold on
% figure(2)
% pl_fz = hs.Values;
% pl_fzx = hs.BinEdges + 0.5*hs.BinWidth;
% pl_fzx = pl_fzx(1:(length(pl_fzx)-1));%bin边比柱多一个值
% plot(pl_fzx,pl_fz);
