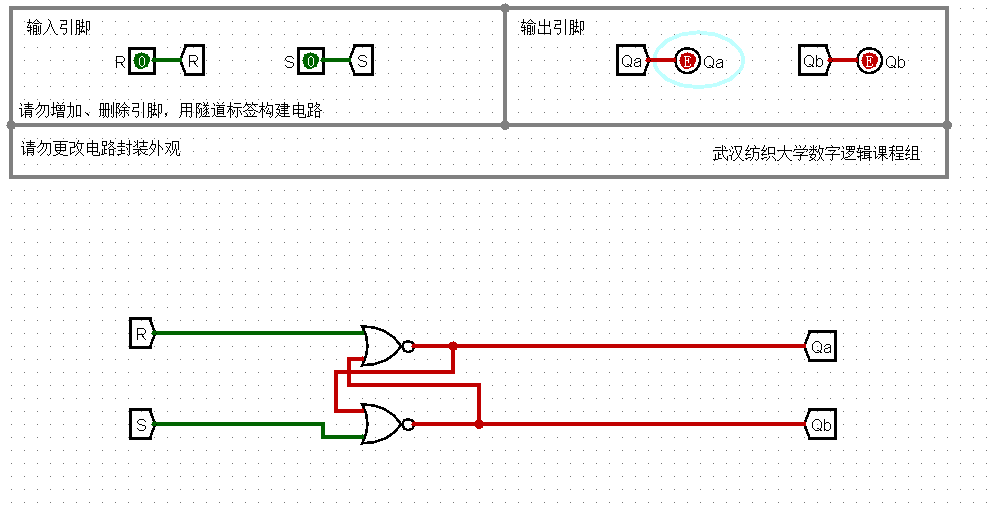

第1关：基本SR锁存器的设计
任务描述
本关任务：在Logisim中，构建由两个或非门构成的基本SR锁存器。

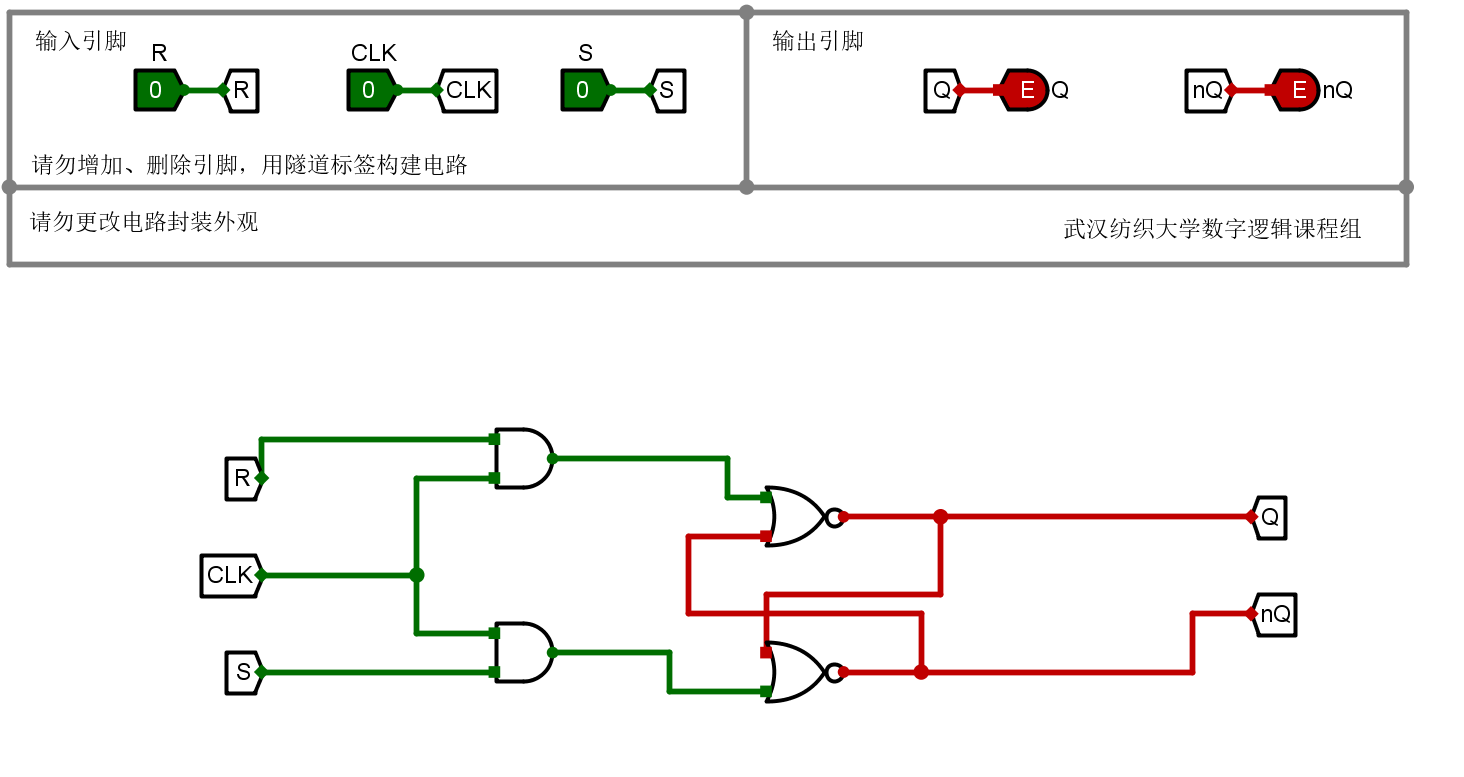

第2关：门控SR锁存器的设计
任务描述
本关任务：在Logisim中，在基本锁存器的基础上构建门控SR锁存器。

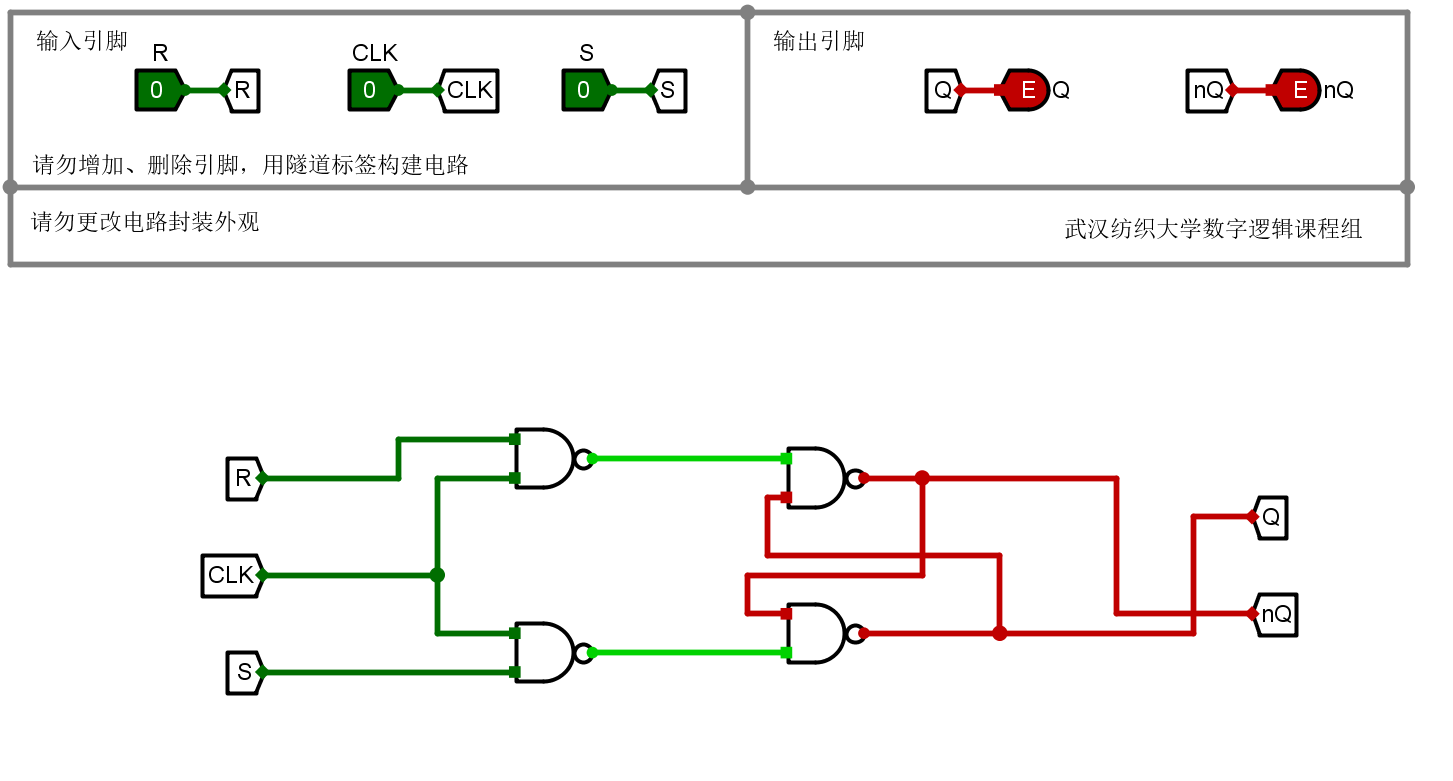

第3关：与非门构成的门控SR锁存器的设计
任务描述
本关任务：在Logisim中，用四个与非门构建门控SR锁存器。

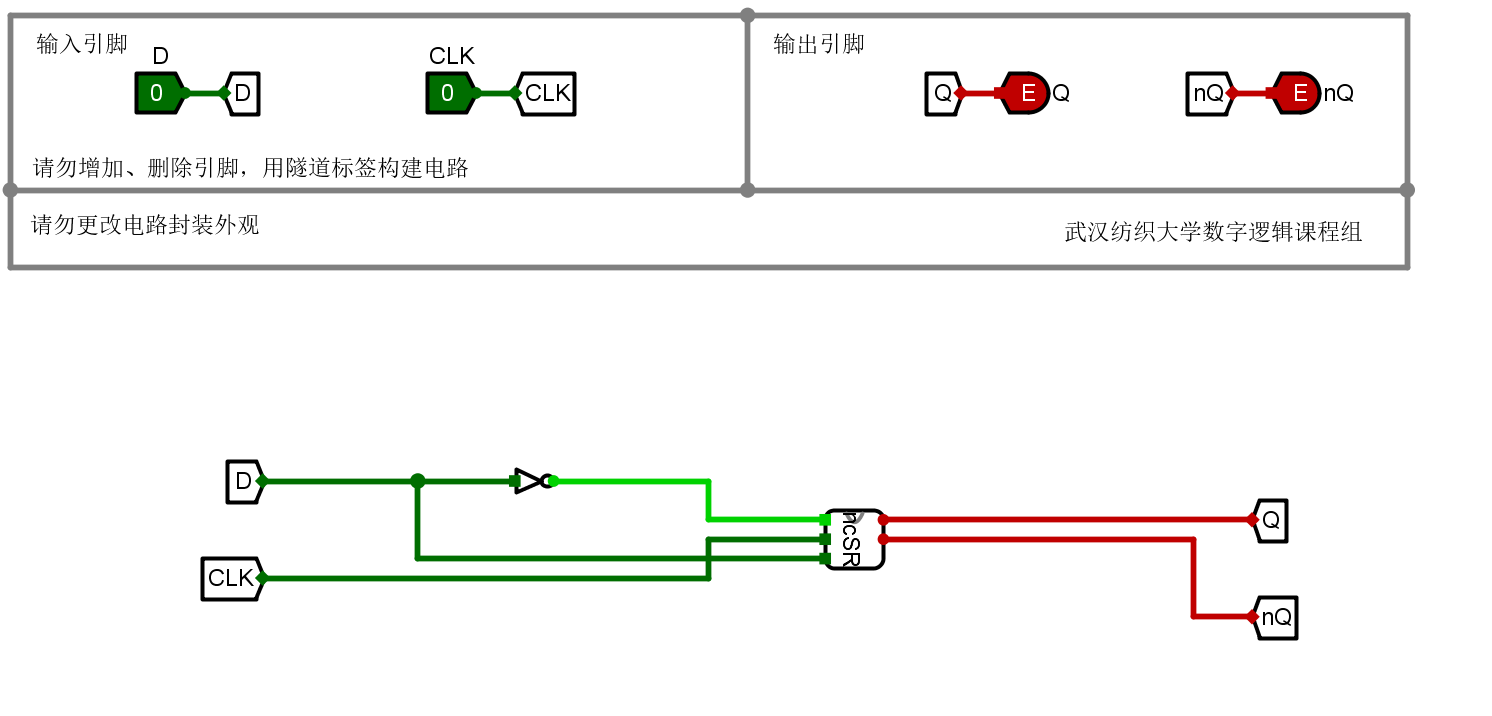

第4关：门控D锁存器的设计
任务描述
本关任务：在Logisim中，用四个与非门构建门控D锁存器。

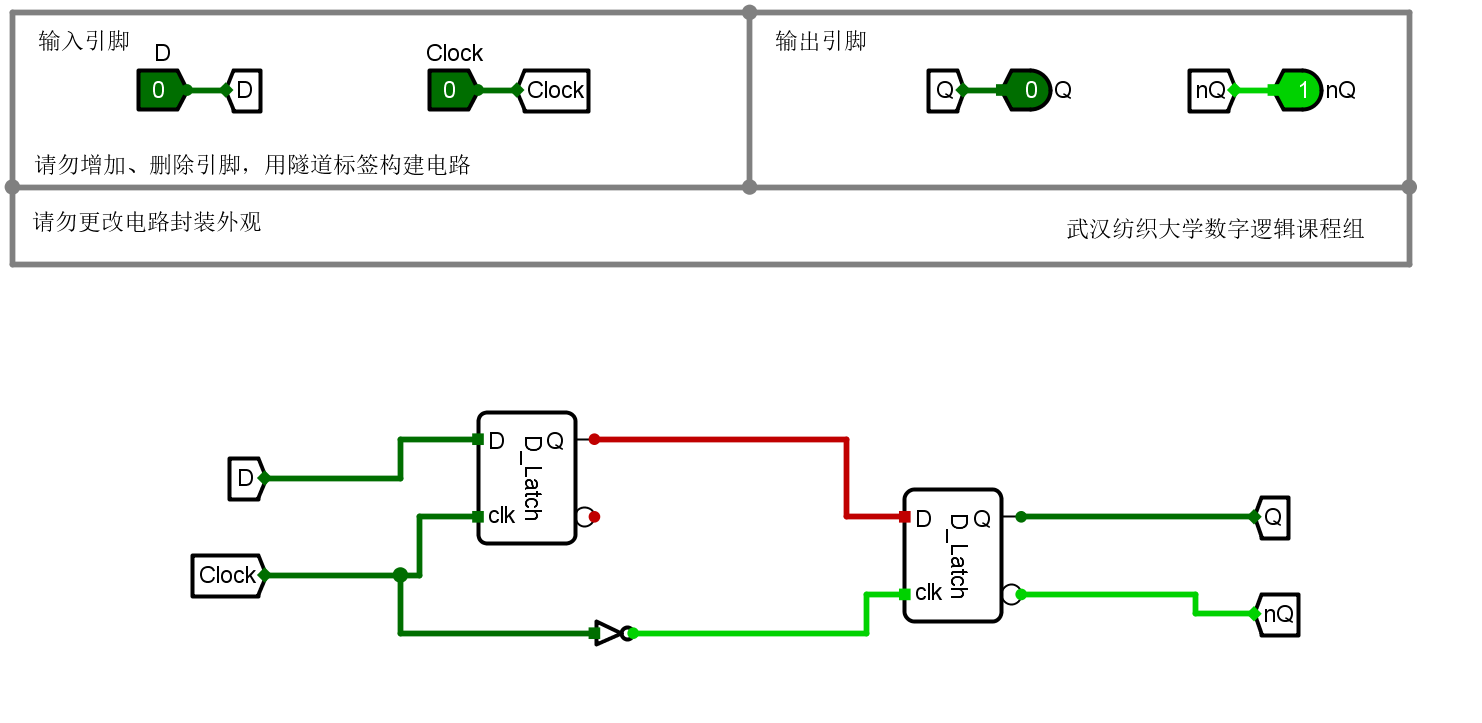

第5关：主从D触发器的设计
任务描述
本关任务：在Logisim中，用两个D锁存器级联构建主从式D触发器，要求下降沿触发。

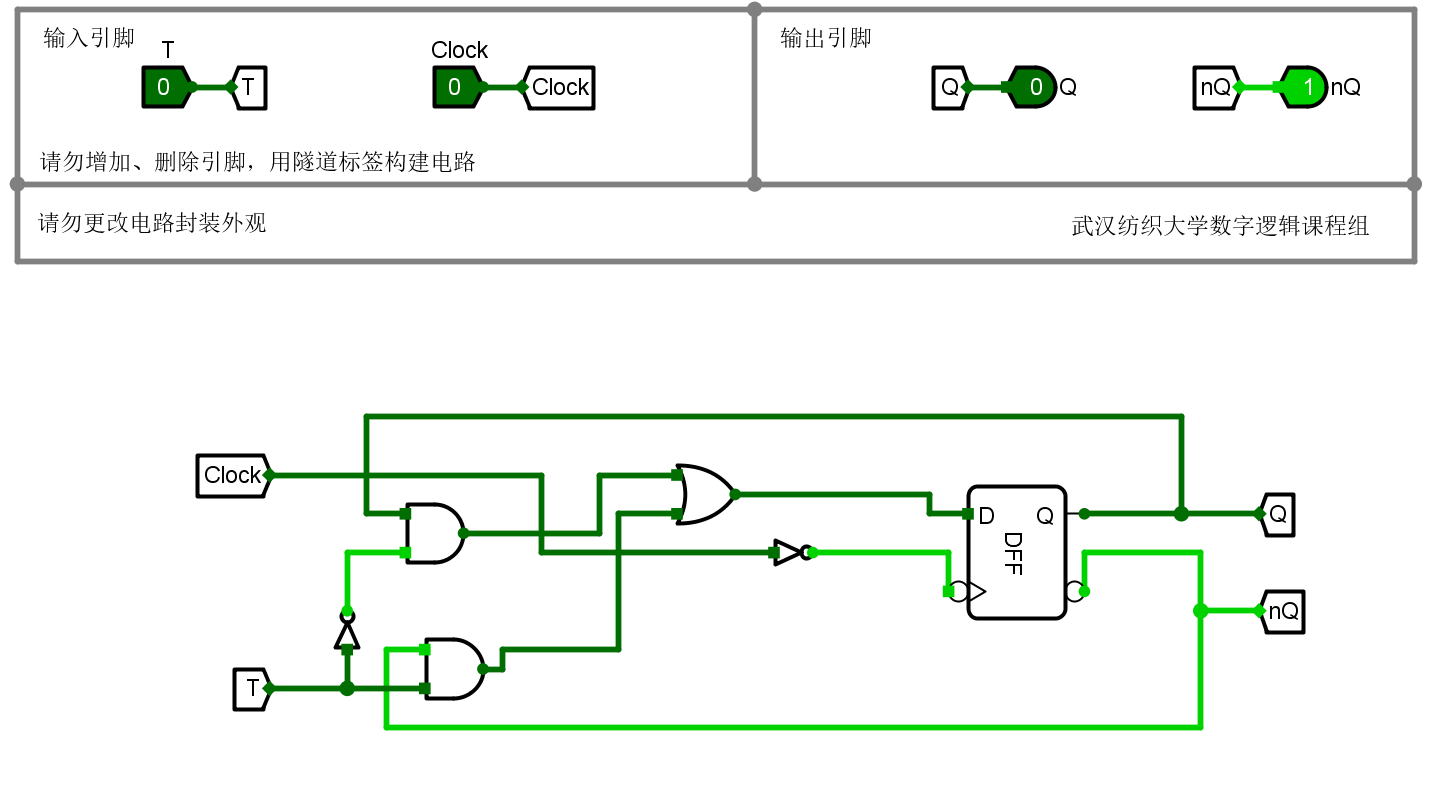

第6关：T触发器的设计
任务描述
本关任务：在Logisim中，在D触发器的基础上构建T触发器，要求时钟上升沿触发

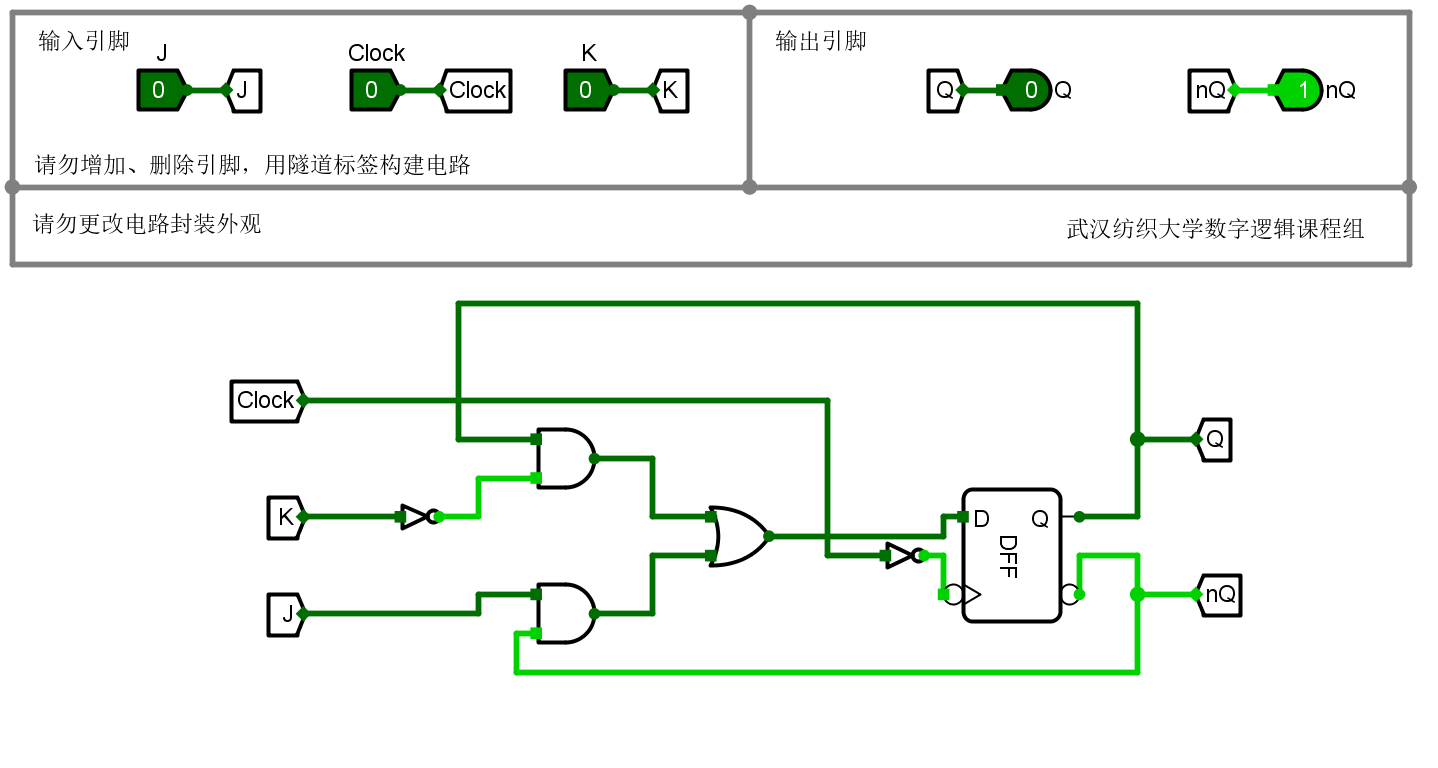

第7关：JK触发器的设计
任务描述
本关任务：在Logisim中，在D触发器的基础上构建JK触发器，要求时钟上升沿触发。
最后
