硬件设计

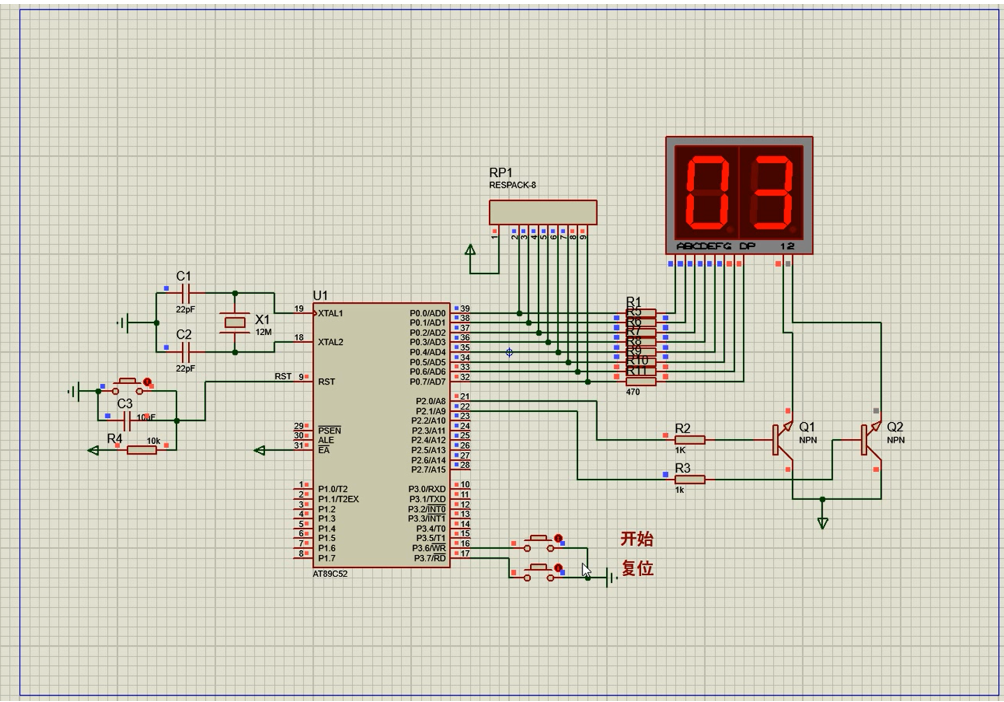

仿真图1:

计时功能,数码管显示在这里插入图片描述

仿真图2

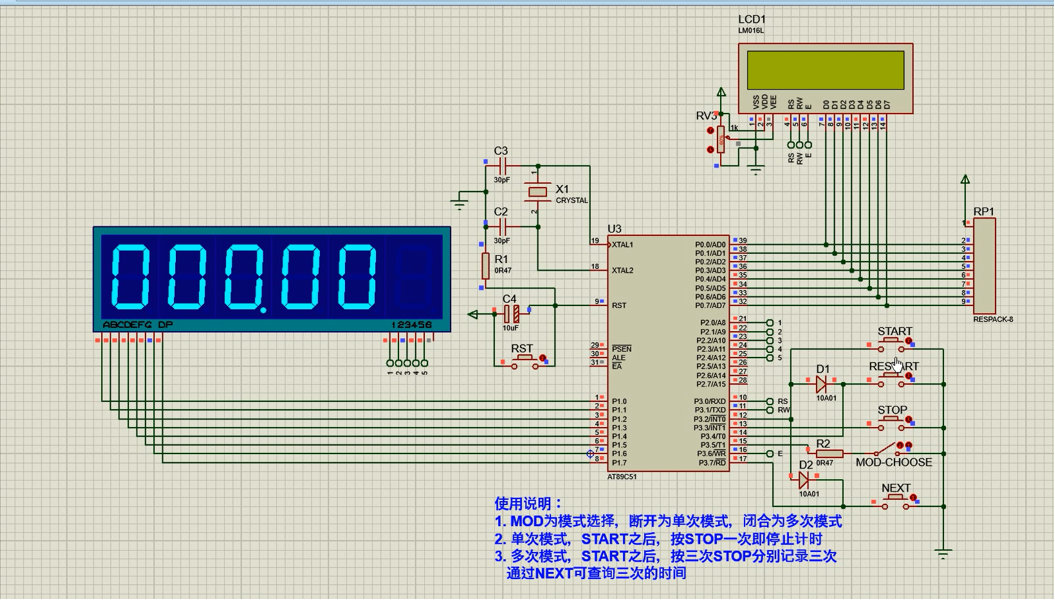

数码管LCD结合显示;具有多次记录模式;
在这里插入图片描述

仿真图3

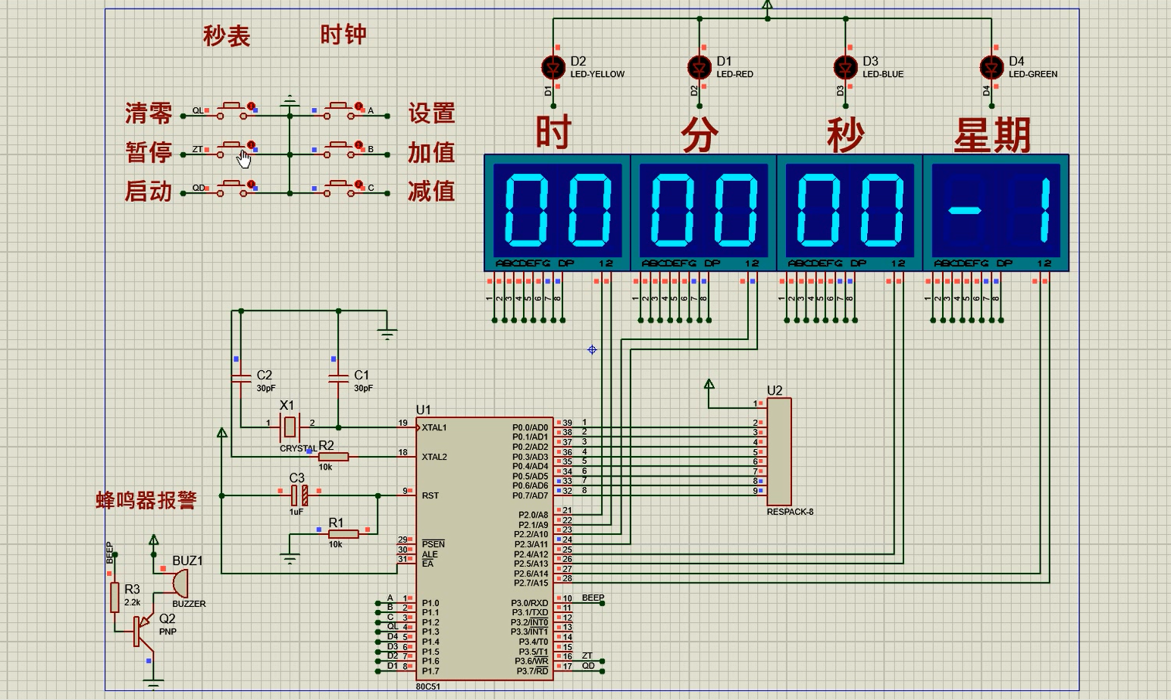

数码管显示;具有时钟和秒表功能;
在这里插入图片描述
仿真图4

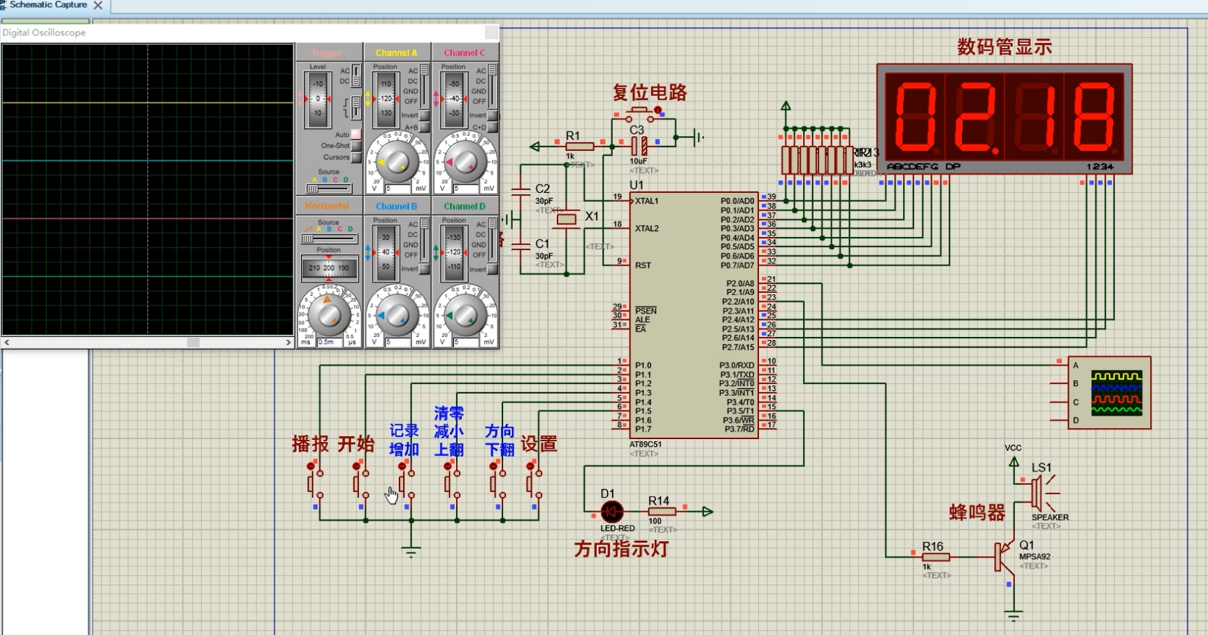

数码管显示;具有语音播报功能(这里采用示波器模拟,实物在此管脚外接喇叭接口播放);能够多次记录;也可设置复位值。

在这里插入图片描述

程序设计

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
#include <reg52.h> #include <stdio.h> #include <intrins.h> #define uchar unsigned char #define uint unsigned int sbit start=P3^2; sbit stop =P3^3; sbit clear=P3^4; sbit swch =P3^5; sbit next =P3^7; //sbit e1=P2^0;sbit e2=P2^1;sbit e3=P2^2;sbit e4=P2^3;sbit e5=P2^4; sbit rs=P3^0; sbit rw=P3^1; sbit en=P3^6; sbit dp=P1^7; char displaytemp[16]; uchar table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; uchar table2[5];//存储个位到万位 uint k; //每10ms加一 uchar ktime=1;//停止按键按下次数 uint table3[5];//存储多次计时的时间 uchar ch2=0x01; uchar ch1=0; uchar q; uint flag=3; float klcd; void delay(uchar z) //延时 { uchar x,y; for(x=z;x>0;x--) for(y=110;y>0;y--); } void led_disp(uchar ch0) //led显示 { P2=~ch2; P1=table[table2[ch0]]; if(ch2==0x04) dp=1; else dp=0; ch2=ch2<<1; if(ch2==0x20) ch2=0x01; } /*------------------------------------------------ 判忙函数 ------------------------------------------------*/ bit lcd_busy(void) { P0= 0xFF; rs=0; rw=1; en=0; _nop_(); en=1; return (bit)(P0 & 0x80); } /*------------------------------------------------ 写入命令函数 ------------------------------------------------*/ void LCD_Write_Com(unsigned char com) { //while(lcd_busy()); //忙则等待 delay(2); rs=0; rw=0; en=1; P0= com; _nop_(); en=0; } /*------------------------------------------------ 写入数据函数 ------------------------------------------------*/ void LCD_Write_Data(unsigned char Data) { //while(lcd_busy()); //忙则等待 delay(2); rs=1; rw=0; en=1; P0= Data; _nop_(); en=0; } void lcd_clear(void) //清屏 { LCD_Write_Com(0x01); delay(3); } void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s) { if (y==0) { LCD_Write_Com(0x80 + x); //表示第一行 } else { LCD_Write_Com(0xC0 + x); //表示第二行 } while (*s) { LCD_Write_Data( *s); s++; } } void lcd_init(void) { LCD_Write_Com(0x38); /*显示模式设置*/ delay(2); LCD_Write_Com(0x38); delay(2); LCD_Write_Com(0x38); delay(2); LCD_Write_Com(0x38); LCD_Write_Com(0x08); /*显示关闭*/ LCD_Write_Com(0x01); /*显示清屏*/ LCD_Write_Com(0x06); /*显示光标移动设置*/ delay(2); LCD_Write_Com(0x0C); /*显示开及光标设置*/ } void main(void) { uchar m=0; k=0; lcd_init(); TMOD=0x11; TH0=(65536-10000)/256; TL0=(65536-10000)%256; TH1=(65536-8000)/256; TL1=(65536-8000)%256; EA=1; IT0=1;EX0=1; IT1=1;EX1=1; TR0=0;ET0=1; TR1=1;ET1=1; while(1) { klcd=(float)k/100; sprintf(displaytemp,"% 3.2f",klcd); LCD_Write_String(1,0,displaytemp); if(table2[0]==table2[1]==table2[2]==table2[3]==table2[4]==9) { EA=0; for(q=0;q++;q<5) table2[q]=0; EA=1; } } } void int0(void) interrupt 0 { if(clear==0) { TR0=0; k=0; delay(2); TR0=1; } else if(clear&next) TR0=1; else // if(table3[3]!=0) { k=table3[flag]; flag--; if(flag==0) flag=3; } } void int1(void) interrupt 2 { if((swch==1)) TR0=0; else { TR0=0; table3[ktime]=k; delay(1); TR0=1; ktime++; if(ktime==4) { ktime=1; TR0=0; } } }
