DS1302时钟模块使用讲解附带完整程序DS1302引脚说明DS1302相关寄存器时序说明代码讲解

112 阅读 0 评论 74 点赞

我是靠谱客的博主单身超短裙，这篇文章主要介绍DS1302时钟模块使用讲解附带完整程序DS1302引脚说明DS1302相关寄存器时序说明代码讲解，现在分享给大家，希望可以做个参考。

AT24C02时钟模块使用附带完整程序

DS1302引脚说明
DS1302相关寄存器
时序说明
代码讲解
- DS1302初始化
- 读取当前时间
- 参考程序

DS1302引脚说明

引脚	说明
Vcc2	主电源
Vcc1	后备电源（断电后保证时钟正常运行）
x1,x2	外接32.768KHZ晶振
GND	接地
RST	复位引脚（低电平有效）
I/O	数据输入/输出引脚
SCLK	串行时钟输入引脚

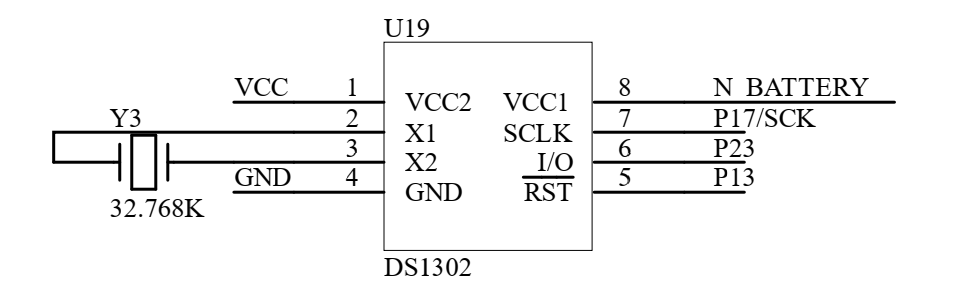

参考电路：
在这里插入图片描述

如果是直接买的时钟模块的话，会直接引出VCC,GND,CLK,DAT,RST这四个引脚

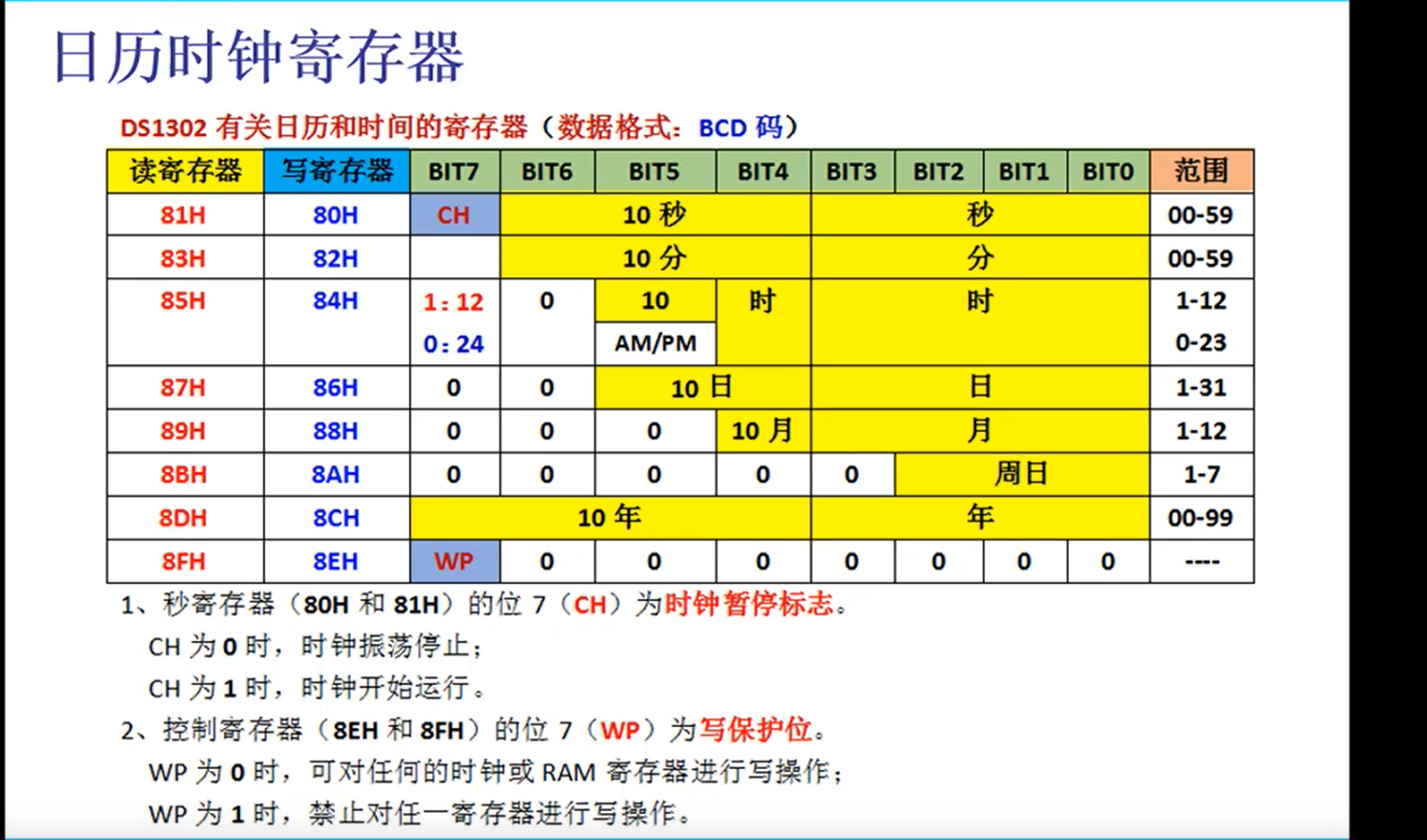

DS1302相关寄存器

在这里插入图片描述
DS1302内部含有8位控制寄存器用于存放DS1302控制命令字，例：如果为0x81就是读秒寄存器，如果为0x80就是对秒寄存写入数据，初始化时需要令wp为0，才可以写入初始时间。

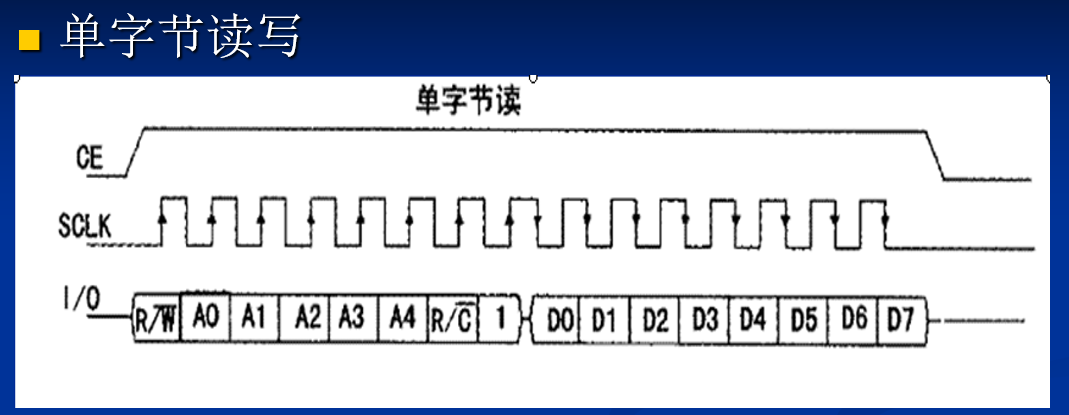

时序说明

在这里插入图片描述

1.DS1302是通过串行总线跟单片机通信的，当进行一次读写操作是最少得读写两个字节，第一个字节就是控制字节，就是一个命令，告诉DS1302是读还是写操作，是对RAM还对CLOK寄存器操作。第二个字节就是要读写的数据了。
2.单字节读写：只有在SCLK为低电平时才能将RST置为高电平。所以在进行操作之前先将SCLK置低电平，然后将RST置为高电平，接着开始在IO上面放入要传输的电平信号，然后跳变SCLK。数据在SCLK上升沿时，DS1302读写数据，在SCLK下降沿时，DS1302放在数据到IO上

代码讲解

完整程序已附带在最后。

DS1302初始化

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
//执行写操作的地址		   秒    分    时    日    月    周    年
u8 code write_addr[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};
//2020年10月16日 周5 23时59分55秒;
u8 timer[]={0x55,0x59,0x23,0x16,0x10,0x05,0x20};
void ds1302_init()
{
	u8 i;
	Write_Ds1302_Byte(0x8e,0x00);//0x8e是写的地址,0x00是写入的数据
	for(i=0;i<7;i++)
	{
		Write_Ds1302_Byte( write_addr[i],timer[i]);
	}

}

初始化函数的功能开启对时钟寄存器的写操作，写入初始时间。

读取当前时间

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
//执行读操作的地址	     秒    分    时    日    月    周    年
u8 code read_addr[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d};
void ds1302_read()
{
	u8 i;
	for(i=0;i<7;i++)
	{
		timer[i] = Read_Ds1302_Byte(read_addr[i]);
	}

}

通过for循环分别读取秒，分，时等寄存器的值存放在timer[]中，如果要用数码管显示的话十位是除以16，个位是对16取余

参考程序

ds1302.c文件

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
#include <reg52.h>
#include <intrins.h>

sbit SCK=P1^7;//CLK
sbit SDA=P2^3;//DAT
sbit RST = P1^3;   // DS1302¸´Î»

void Write_Ds1302(unsigned  char temp)
{
	unsigned char i;
	for (i=0;i<8;i++)
	{
		SCK=0;
		SDA=temp&0x01;
		temp>>=1;
		SCK=1;
	}
}

void Write_Ds1302_Byte( unsigned char address,unsigned char dat )
{
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1; 	_nop_();
 	Write_Ds1302(address);
 	Write_Ds1302(dat);
 	RST=0;
}

unsigned char Read_Ds1302_Byte ( unsigned char address )
{
 	unsigned char i,temp=0x00;
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1;	_nop_();
 	Write_Ds1302(address);
 	for (i=0;i<8;i++)
 	{
		SCK=0;
		temp>>=1;
 		if(SDA)
 		temp|=0x80;
 		SCK=1;
	}
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
	SCK=1;	_nop_();
	SDA=0;	_nop_();
	SDA=1;	_nop_();
	return (temp);
}

ds1302.h文件

复制代码

1
2
3
4
5
6
7
8
9
#ifndef __DS1302_H
#define __DS1302_H

void Write_Ds1302(unsigned char temp);
void Write_Ds1302_Byte( unsigned char address,unsigned char dat );
unsigned char Read_Ds1302_Byte( unsigned char address );
#endif

主程序

复制代码

#include "stc15f2k60s2.h"
#include "ds1302.h"

#define A P25
#define B P26
#define C P27

typedef unsigned char u8;
typedef unsigned char u16;

void hc138_init(u8 n);
void delay(u16 n);
void smg_display(u8 n, u8 num);
void ds1302_init();
void ds1302_read();
void diplay();

u8 code read_addr[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d};
u8 code write_addr[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};
//2020年10月16日 周5 23时59分55秒;
u8 timer[]={0x55,0x59,0x23,0x16,0x10,0x05,0x20};
u8 smg[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

void main()
{
	ds1302_init();
	while(1)
	{
		ds1302_read();
		diplay();
	}
}

void delay(u16 n)
{
	u16 i,j;
	for(i=n;i>0;i--)
		for(j=110;j>0;j--);
}

void smg_display(u8 n, u8 num)
{
//在第n个数码管上显示num
}

void ds1302_init()
{
	u8 i;
	Write_Ds1302_Byte(0x8e,0x00);//0x8eÊÇÐ´µÄµØÖ·,0x00ÊÇÐ´µÄÊý¾Ý
	for(i=0;i<7;i++)
	{
		Write_Ds1302_Byte( write_addr[i],timer[i]);
	}

}

void ds1302_read()
{
	u8 i;
	for(i=0;i<7;i++)
	{
		timer[i] = Read_Ds1302_Byte(read_addr[i]);
	}

}

void diplay()
{
	smg_display(1, timer[2]/16);
	delay(10);
	smg_display(2, timer[2]%16);
	delay(10);
	smg_display(3, timer[1]/16);
	delay(10);
	smg_display(4, timer[1]%16);
	delay(10);
	smg_display(5, timer[6]/16);
	delay(10);
	smg_display(6, timer[6]%16);
	delay(10);
	smg_display(7, timer[0]/16);
	delay(10);
	smg_display(8, timer[0]%16);
	delay(10);
}
