利用matlab求两个信号的延迟

162 阅读 0 评论 107 点赞

我是靠谱客的博主单身羊，这篇文章主要介绍利用matlab求两个信号的延迟，现在分享给大家，希望可以做个参考。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
fs=10e4;
T=1/fs;
L=1000;
t=(0:L-1)*T;
f0=10e3;
x=sin(2*pi*f0*t);
y=x(100:200);
z=x(103:203);
%delay=xcorr(y,y,'coeff');
[delay,zuobiao]=xcorr(y,z,'coeff');

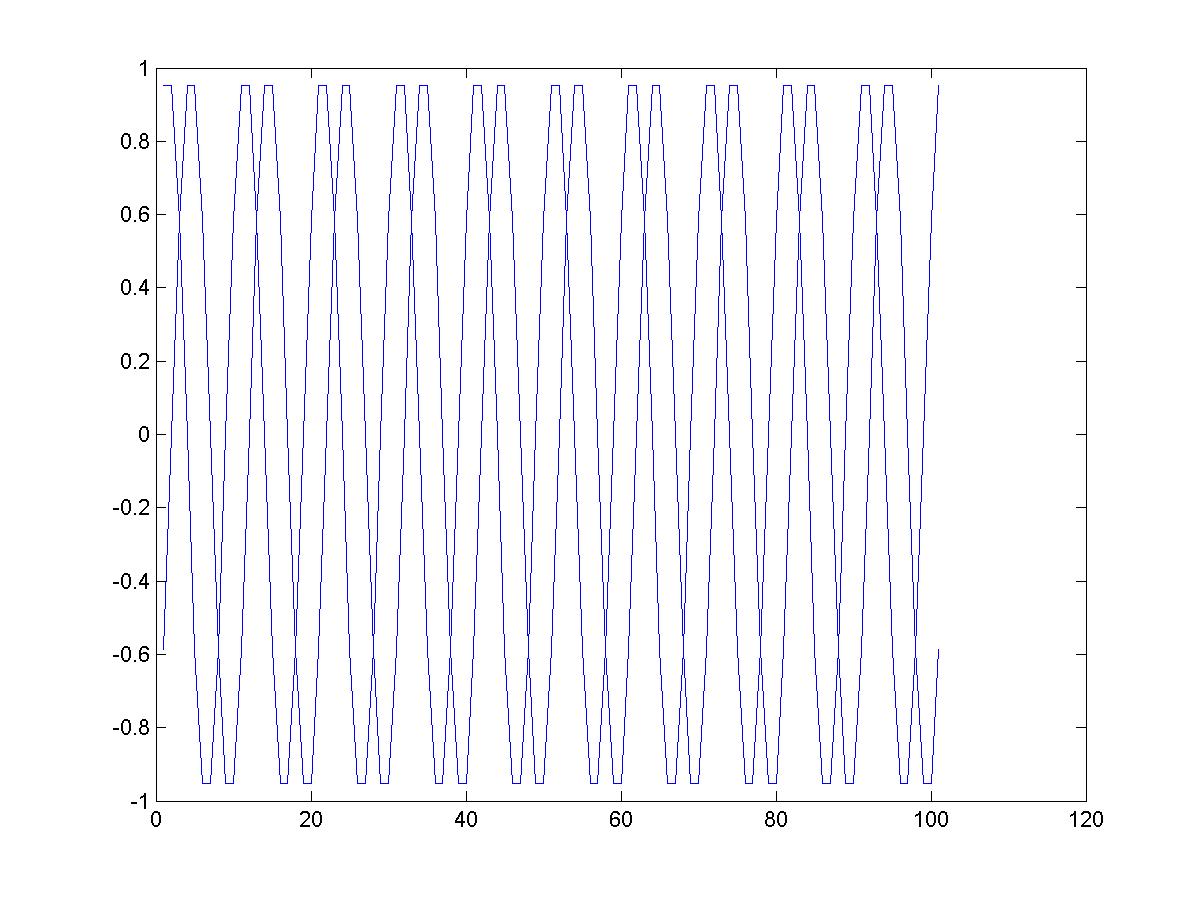

figure(1)
plot(y);
hold on
plot(z);
figure(2)
stem(zuobiao,delay)
zuobiao(find(delay==max(delay)))

复制代码

1
2
ans =
3

可以求出两个正弦信号的延迟为3个采样间隔。

貌似xcorr函数只能求整数延迟，我在一个项目中需要求分数时延，我的思路是将信号插值n倍，再将时延结果缩小1/n。

部分代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
x=1:4900;
xi=x(1):(x(2)-x(1))/10:x(end);
in=src_data(x);
out=delay_data(x);
delay_data_10=interp1(x,out,xi);
src_data_10=interp1(x,in,xi);
figure(2)
plot(src_data_10/max(src_data));
hold on
plot(delay_data_10/max(delay_data));
%%自相关函数
[delay,zuobiao]=xcorr(src_data_10,delay_data_10,'coeff');
figure(3)
stem(zuobiao,delay)
%延迟
zuobiao(find(delay==max(delay)))
