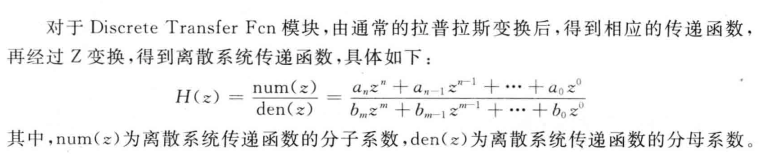

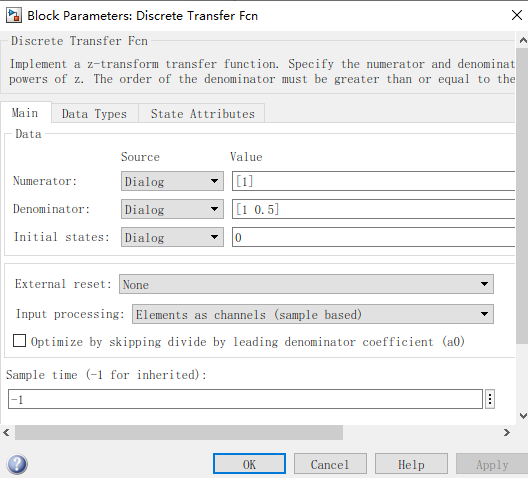

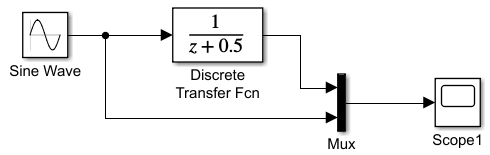

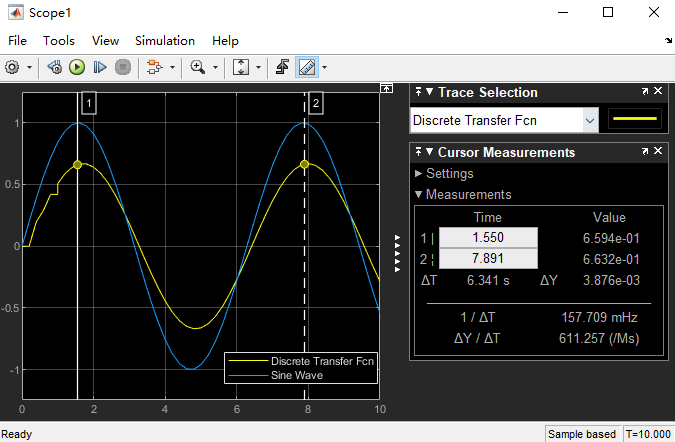

1 Discrete Transfer Fcn模块

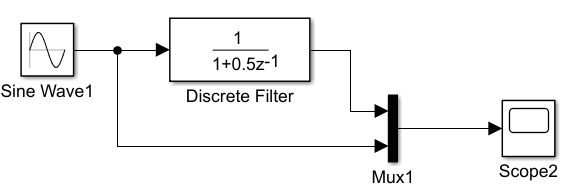

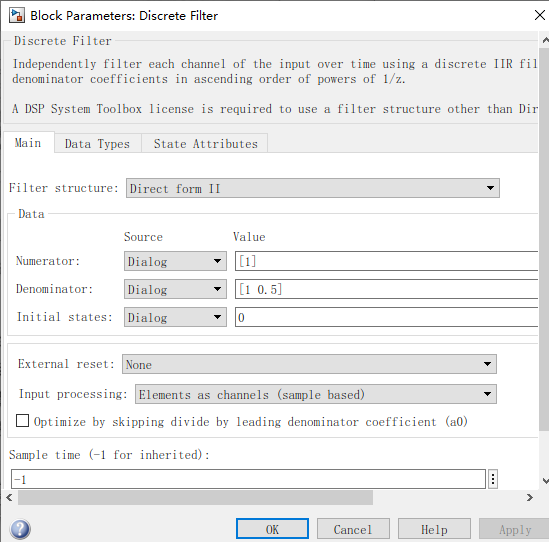

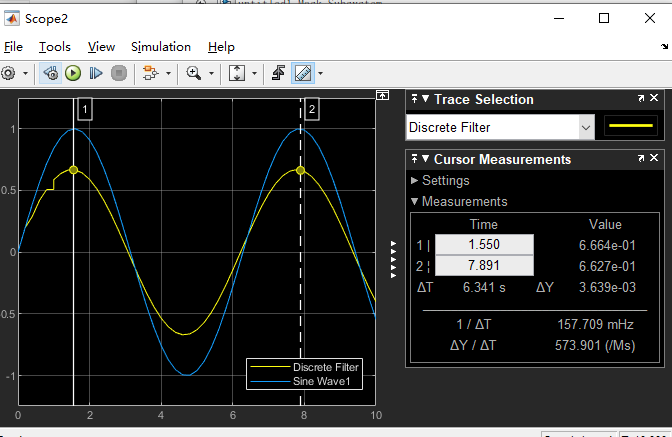

2 Discrete Filter模块
可以实现无线冲激响应（IIR）和邮箱冲激响应（FIR)的滤波器。

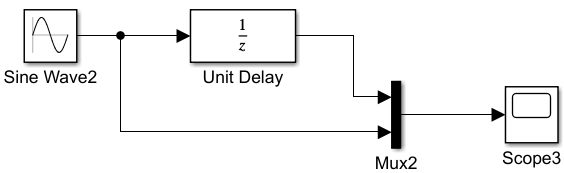

3 Unit Delay模块

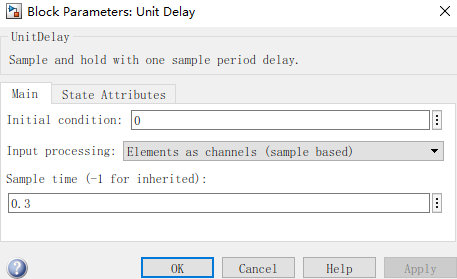

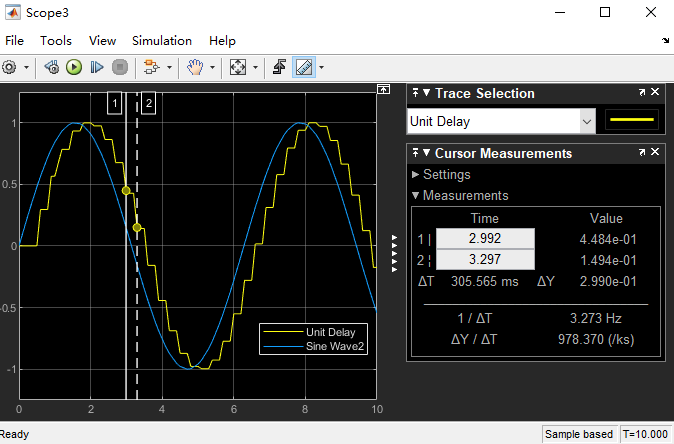

系统的输出延迟一个采样周期，通过sample time设置采样周期，比如设置为0.3s

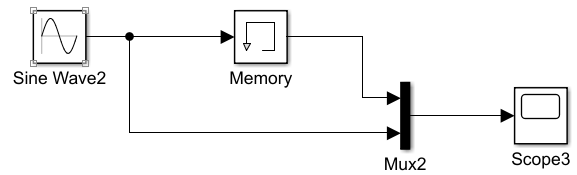

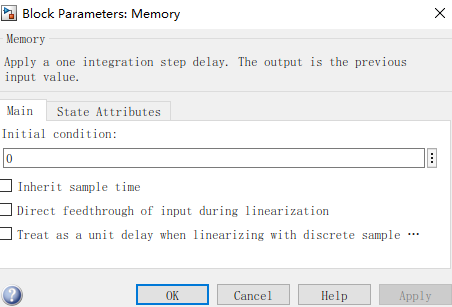

4 Memory模块
将前一个集成步的输入作为输出，相当于对前一个集成步内的输入进行采样保持。

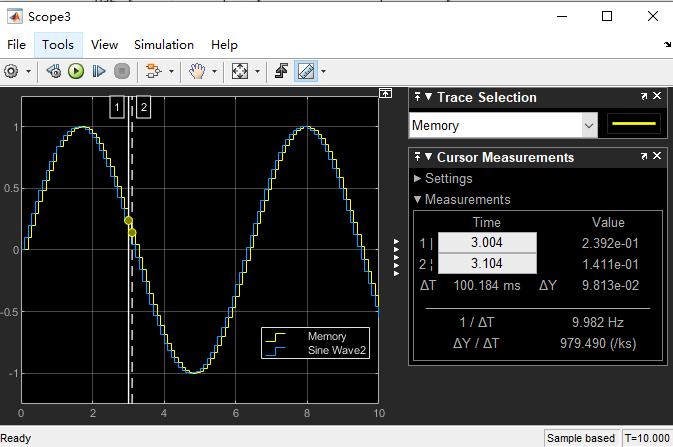

Sine Wave2的采样时间设为0.1s，运行结果如下：

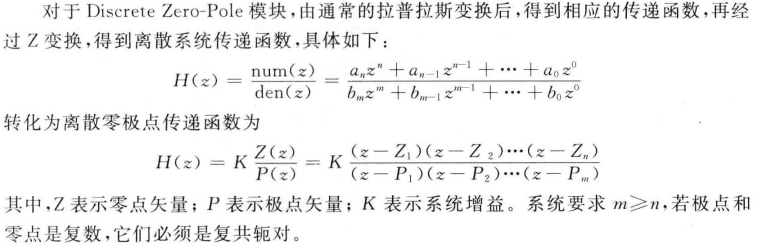

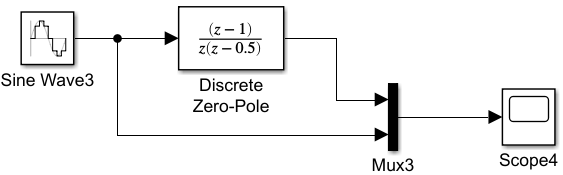

5 Discrete Zero-Pole模块

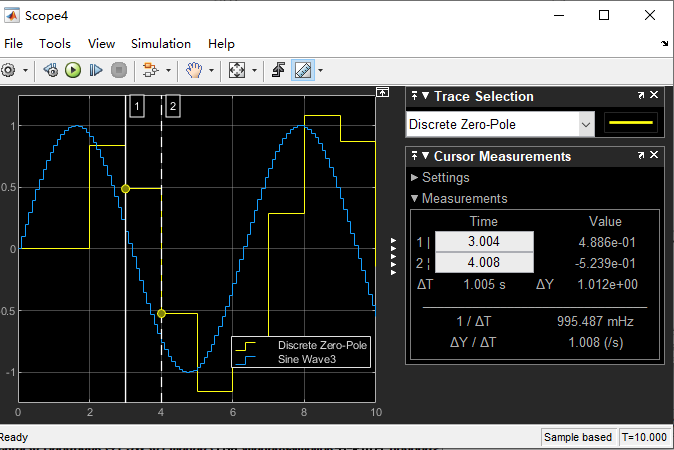

采样时间设为1s

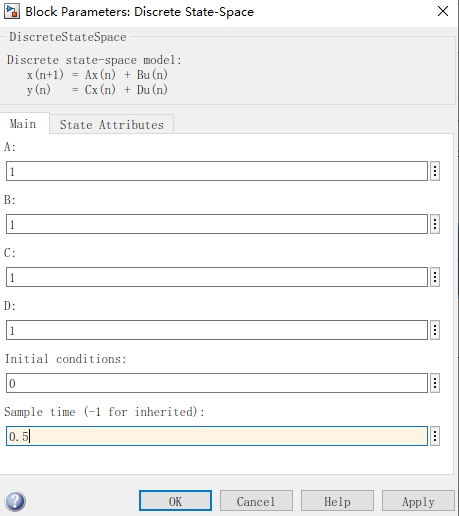

6 Discrete State-Space模块
A:系统状态空间矩阵系数，必须是一个n*n矩阵，n为状态数
B:系统状态空间矩阵系数，必须是一个n*m矩阵，m为状态数
C:系统状态空间矩阵系数，必须是一个r*n矩阵，r为状态数
D:系统状态空间矩阵系数，必须是一个r*m矩阵
sample time:采样时间

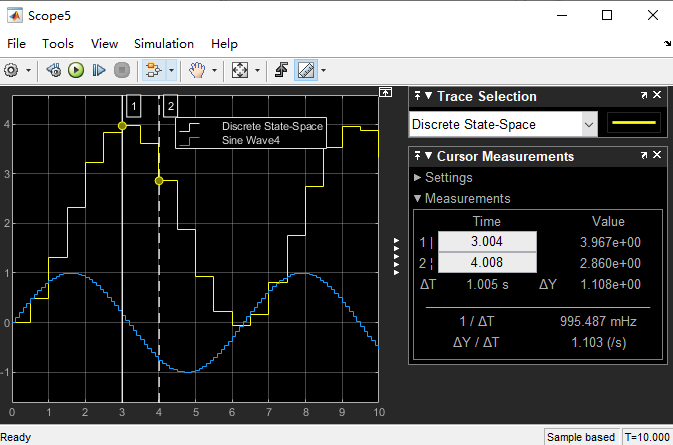

采用时间设为0.5s

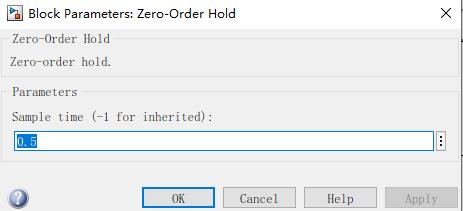

7 Zero-Order Hold模块
实现一个以指定采样率的采样与保持函数操作，一个输入产生一个输出。

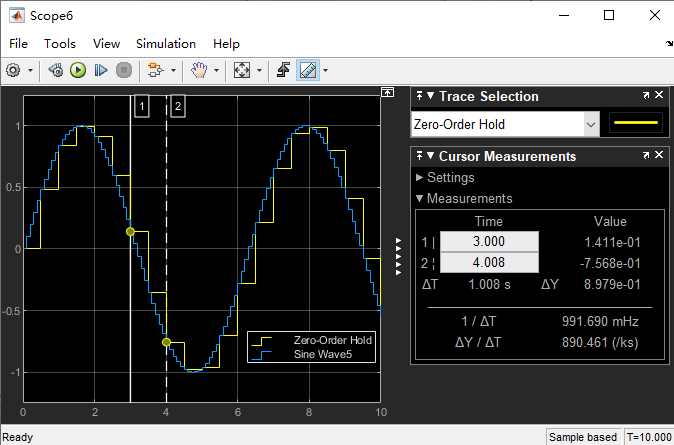

采样频率设为0.5s，运行结果如下：
参考材料《MATLAB_SIMULINK系统仿真》
