1.时域

1个系统帧 = 10ms = 10个子帧
1个子帧 = 1ms = 2个slot
1个slot = 0.5ms = 7 个symbol // Normal CP
1个slot = 0.5ms = 6 个symbol // Extended CP

RE 是LTE中最小的物理资源，一个RE可以存放调制符号。

RB 是基于一个slot定义(0.5s)的;

LTE中调度的基本时间单位是1个子帧(1ms=2 slots), 称为一个TTI;

1个TTI调度的最小单位是由同一子帧上时间上连续的2个RB组成；（RB pair）

1 RE = 1 sc * 1 symbol

1 RB = sc 个数 * symbol个数 = 12 * 7 = 84个RE //normal CP, △f=15kHz

1 RB = sc 个数 * symbol个数 = 12 * 6 = 72个RE //externed CP, △f=15kHz

1TTI = 1ms = 1subframe = 2slots = 2RB

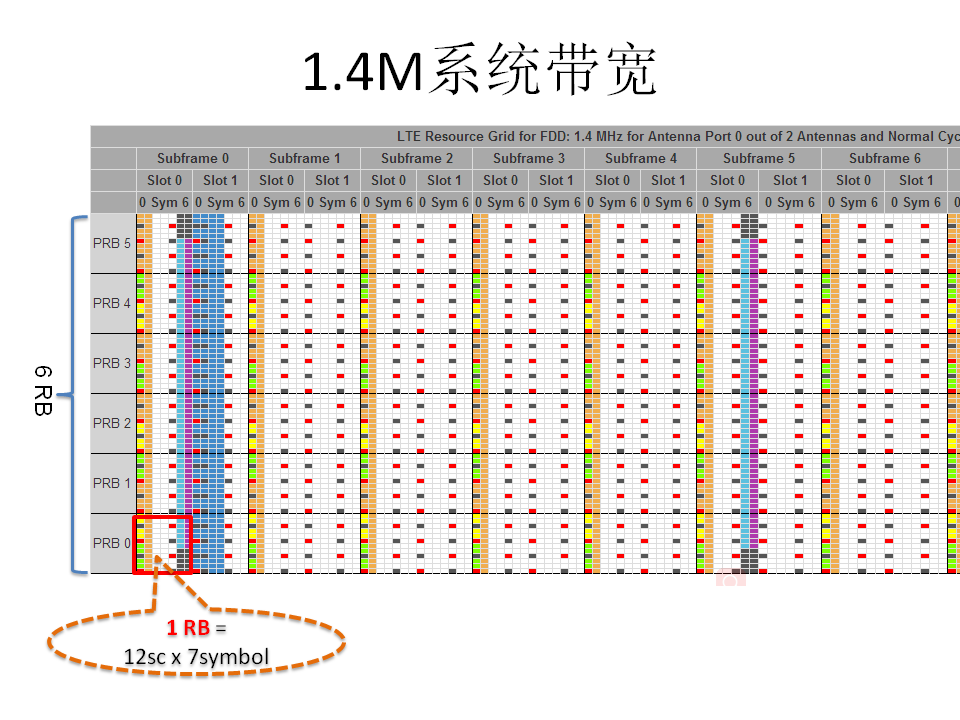

1.4 M系统带宽对应6个RB
