载波同步（二）：QPSK的松尾环同步方法

124 阅读 0 评论 82 点赞

我是靠谱客的博主殷勤裙子，这篇文章主要介绍载波同步（二）：QPSK的松尾环同步方法，现在分享给大家，希望可以做个参考。

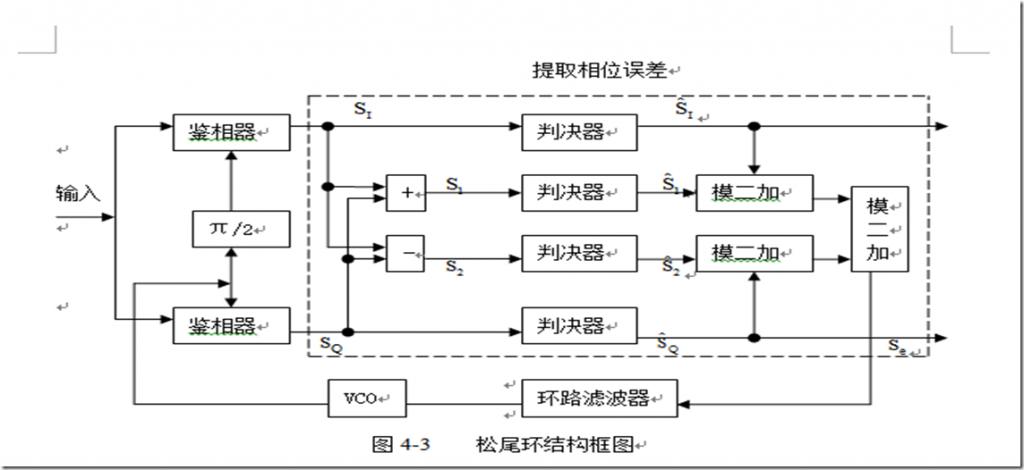

QPSK 回复通常可以使用四相-正交环，这儿介绍一下使用松尾环（因为是个叫松尾的日本人发明的）回复QPSK的载波，优点我就不说了。松尾环的设计本质上还是Costas衍生过来的，通过数学上对各个信号的分析，只是修改了鉴相器部分。下面的这个图是不包含低通的方式，我的模型中是包含的低通。

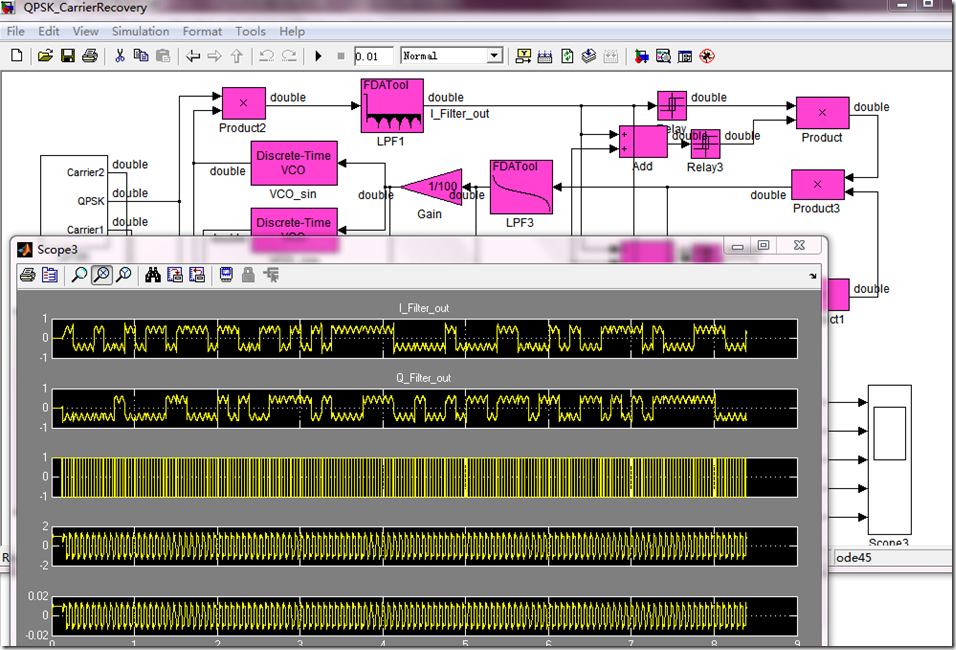

Simulink 图如下

参数设计：

1、判决器，大于0 是1，小于0是-1

2、同相和正交之路上的低通滤波器去前面鉴相器的1/20（和Costas环是一致的），都是可以换成了IIR了

3、环路滤波器带宽为载波频率的1/40~1/50比较合适

4、VCO的灵敏度和前面的衰减，可以开环调试，可以载波频率的1/10 为基础调整，决定的环路的稳定性和捕获带宽

下载链接：http://download.csdn.net/source/2855036#

http://download.csdn.net/source/2855116

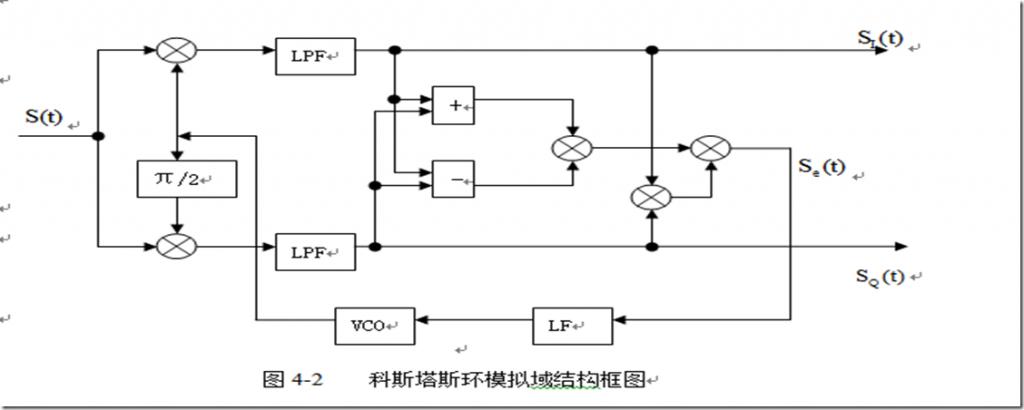

对照CostasLoop
