  3. # cpu设计和实现

cpu设计和实现（流水线上的第一条指令）

125 阅读 0 评论
我是靠谱客的博主 腼腆鞋垫，这篇文章主要介绍cpu设计和实现（流水线上的第一条指令），现在分享给大家，希望可以做个参考。

【 声明：版权所有，欢迎转载，请勿用于商业用途。 联系信箱：feixiaoxing @163.com】

        读书的时候，《计算机组成原理》也看了，《计算机体系结构》也学了，老师也给我们讲了各种各样的流水线知识，但是实践的机会很少，感觉就是没有把理论转成实际的东西。工作之后，倒是有机会接触各种各样的开源代码，这里面也包括了开源cpu代码，比如openrisc（https://github.com/openrisc/or1200/tree/master/rtl/verilog）这样的开源代码。但是内容又过于复杂，学习的曲线比较陡，难度很高。所以至此，很多同学就云里雾里不知道流水线和cpu的指令是怎么完成的，总是搞不清楚。

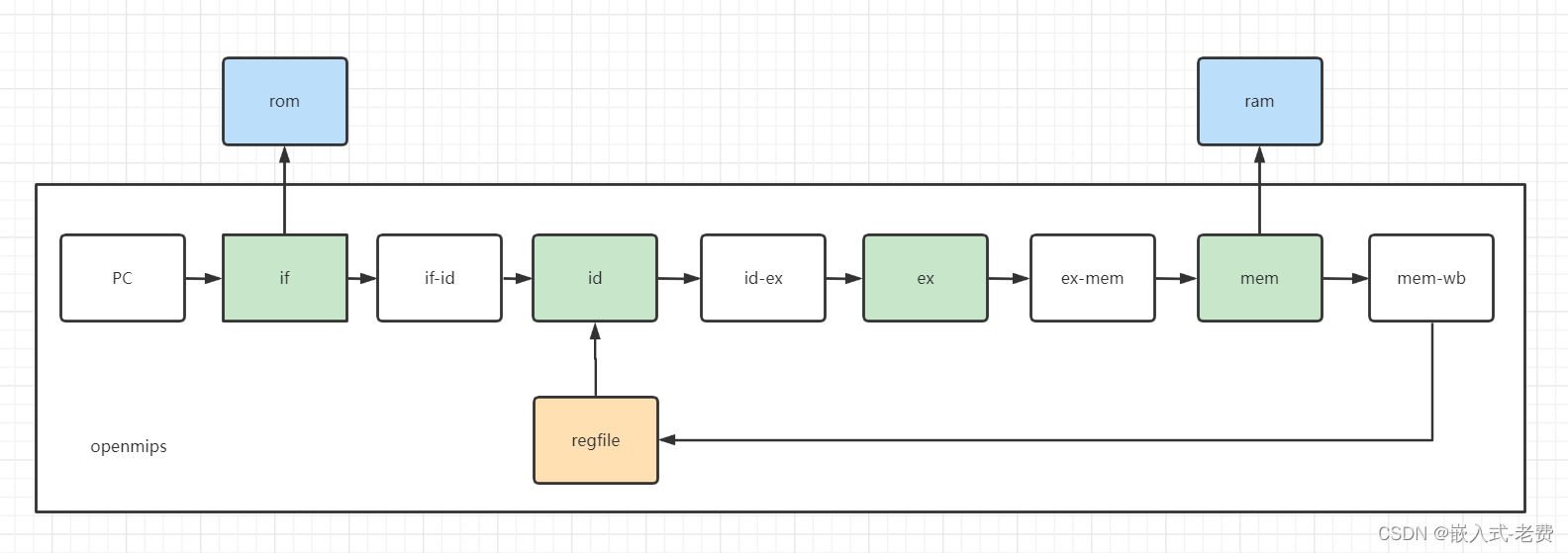

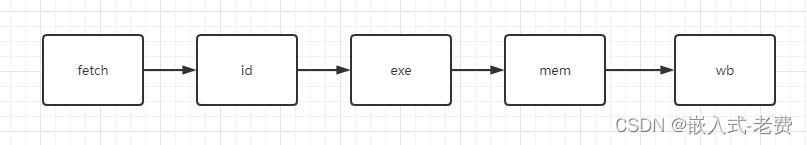

        前面分析过，一条指令的过程是按照取指、译码、执行、访存、写回这5个步骤来完成的。那么今天，就可以用一条5级流水线来实现ori指令。

1、 题外话的一个知识点

        之前我们在编写取指那篇文章的时候，谈到过组合逻辑和时序逻辑的区别。很多刚学verilog的同学，很容易把wire看成是组合逻辑，把reg看成是时序逻辑，这是不对的。是组合逻辑，还是时序逻辑，归根到底还是要看触发条件，比如之前的那个代码，我们稍微调整下，

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
module test(clk, rst, in, out_a, out_b);

input wire clk;
input wire rst;
input wire in;

output wire out_a;
output reg out_b;

assign out_a = in;

always@(*) begin
	if(rst)
		out_b <= 1'b0;
	else
		out_b <= in;
end

endmodule

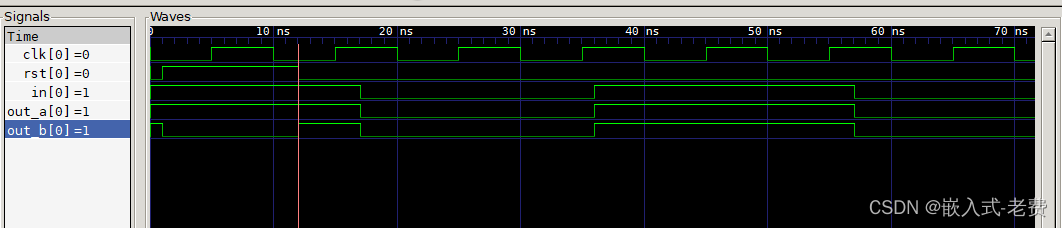

         这里的out_b从类型上看，好像是register。但是它的触发条件却是always(*)，这就意味着，在这段电路描述中，只要rst或者in发生改变，out_b就会随之改变。这不就是组合逻辑的思路吗？同样，可以借助于gtkwave观察下图形确认一下，

         简单分析下，这里的out_b在rst置位的时候，一直输出为0。但是当rst撤去之后，out_b就开始随着in的改变而改变。这个示例告诉我们，组合逻辑和时序逻辑，最终都要通过触发条件来进行区别和判断。如果心里还是拿不准，就仿真看一下波形图结果就好了。

2、流水线编写

        注1：关于本章所有的verilog代码，参考这个地址，https://github.com/feixiaoxing/design_mips_cpu/tree/master/rtl/day03 。

        注2：文中涉及代码，来自于《自己动手写cpu》，向原作者雷思磊表示感谢。

2.1 取指if

        取指这部分之前已经描述过了（https://feixiaoxing.blog.csdn.net/article/details/127914989?spm=1001.2014.3001.5502）。主要包含了两个部分，一个是地址的生成，一个是rom数据的读取。做好了这两个，取指的工作就完成了。其中，地址pc生成是时序逻辑，rom读取是组合逻辑。

2.2 指令传递if-id

        指令传送是一个时序逻辑。在这个模块，需要把指令传递给下一个模块，内容不复杂，

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
`include "defines.v"

module if_id(
	input wire clk,
	input wire rst,

	input wire[`InstAddrBus] if_pc,
	input wire[`InstBus] if_inst,
	output reg[`InstAddrBus] id_pc,
	output reg[`InstBus] id_inst
);

always @(posedge clk) begin
	if(rst == `RstEnable) begin
		id_pc <= `ZeroWord;
		id_inst <= `ZeroWord;
	end else begin
		id_pc <= if_pc;
		id_inst <= if_inst;
	end
end


endmodule

2.3 译码id

        译码是流水线中很重要的工作。它主要的目的，就是从指令数据中提取到合适的信息。比如当前操作是寄存器操作，还是访存操作。如果是寄存器操作，是逻辑运算，还是数学运算。如果是逻辑运算，源操作数1是哪个，源操作数2是哪个，目的操作数是哪个，是什么样的逻辑运算等等。

        另外，在译码的过程中，对cpu通用寄存器的操作也是很重要的，这部分可以看一下，

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
`include "defines.v"

module regfile(
	input wire clk,
	input wire rst,

	// write
	input wire we,
	input wire[`RegAddrBus] waddr,
	input wire[`RegBus]  wdata,

	// read1
	input wire re1,
	input wire[`RegAddrBus] raddr1,
	output reg[`RegBus] rdata1,

	// read2
	input wire re2,
	input wire[`RegAddrBus] raddr2,
	output reg[`RegBus] rdata2
);

reg[`RegBus] regs[0:`RegNum-1];

always @(posedge clk) begin
	if(rst == `RstDisable) begin
		if((we == `WriteEnable) && (waddr!= `RegNumLog2'h0)) begin
			regs[waddr] <= wdata;
		end
	end
end

always@(*) begin
	if(rst == `RstEnable) begin
		rdata1 <= `ZeroWord;
	end else if(raddr1 == `RegNumLog2'h0) begin
		rdata1 <= `ZeroWord;
	end else if((raddr1 == waddr) && (we == `WriteEnable) && (re1 == `ReadEnable)) begin
		rdata1 <= wdata;
	end else if(re1 == `ReadEnable) begin
		rdata1 <= regs[raddr1];
	end else begin
		rdata1 <= `ZeroWord;
	end
end

always@(*) begin
	if(rst == `RstEnable) begin
		rdata2 <= `ZeroWord;
	end else if(raddr2 == `RegNumLog2'h0) begin
		rdata2 <= `ZeroWord;
	end else if((raddr2 == waddr) && (we == `WriteEnable) && (re2 == `ReadEnable)) begin
		rdata2 <= wdata;
	end else if(re2 == `ReadEnable) begin
		rdata2 <= regs[raddr1];
	end else begin
		rdata2 <= `ZeroWord;
	end
end


endmodule

        从代码上看，regfile最多支持两个register的读取和一个register的写入。注意，这里读取动作是组合逻辑，写入动作是时序逻辑，这非常重要。此外，不管寄存器是这样，rom操作、ram操作也是这样，读取一般都是组合逻辑，而写入才是时序逻辑。

        说完了寄存器访问，下面就是具体的译码工作了，

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
`include "defines.v"

module id(
	input wire rst,
	input wire[`InstAddrBus] pc_i,
	input wire[`InstBus] inst_i,

	input wire[`RegBus] reg1_data_i,
	input wire[`RegBus] reg2_data_i,

	output reg reg1_read_o, // read signal
	output reg reg2_read_o, // read signal
	output reg[`RegAddrBus] reg1_addr_o,
	output reg[`RegAddrBus] reg2_addr_o,

	output reg[`AluOpBus] aluop_o,
	output reg[`AluSelBus] alusel_o,
	output reg[`RegBus] reg1_o,
	output reg[`RegBus] reg2_o,
	output reg[`RegAddrBus] wd_o,
	output reg wreg_o
);

wire[5:0] op = inst_i[31:26];
wire [4:0] op2 = inst_i[10:6];
wire [5:0] op3 = inst_i[5:0];
wire [4:0] op4 = inst_i[20:16];

reg[`RegBus] imm;

reg instvalid;


always @(*) begin
	if(rst == `RstEnable) begin
		aluop_o <= `EXE_NOP_OP;
		alusel_o <= `EXE_RES_NOP;
		wd_o <= `NOPRegAddr;
		wreg_o <= `WriteDisable;
		instvalid <= `InstValid;
		reg1_read_o <= 1'b0;
		reg2_read_o <= 1'b0;
		reg1_addr_o <= `NOPRegAddr;
		reg2_addr_o <= `NOPRegAddr;
		imm <= 32'h0;
	end else begin
		aluop_o <= `EXE_NOP_OP;
		alusel_o <= `EXE_RES_NOP;
		wd_o <= inst_i[15:11];
		wreg_o <= `WriteDisable;
		instvalid <= `InstValid;
		reg1_read_o <= 1'b0;
		reg2_read_o <= 1'b0;
		reg1_addr_o <= inst_i[25:21];
		reg2_addr_o <= inst_i[20:16];
		imm <= `ZeroWord;

		case(op)
			`EXE_ORI: begin
				wreg_o <= `WriteEnable;
				aluop_o <= `EXE_OR_OP;
				alusel_o <= `EXE_RES_LOGIC;
				reg1_read_o <= 1'b1;
				reg2_read_o <= 1'b0;
				imm <= {16'h0, inst_i[15:0]};
				wd_o <= inst_i[20:16];
				instvalid <= `InstValid;
			end

			default: begin
			end
		endcase
	end
end

always @(*) begin
	if(rst == `RstEnable) begin
		reg1_o <= `ZeroWord;
	end else if(reg1_read_o == 1'b1) begin
		reg1_o <= reg1_data_i;
	end else if(reg1_read_o == 1'b0) begin
		reg1_o <= imm;
	end else begin
		reg1_o <= `ZeroWord;
	end
end

always @(*) begin
	if(rst == `RstEnable) begin
		reg2_o <= `ZeroWord;
	end else if(reg2_read_o == 1'b1) begin
		reg2_o <= reg2_data_i;
	end else if(reg2_read_o == 1'b0) begin
		reg2_o <= imm;
	end else begin
		reg2_o <= `ZeroWord;
	end
end



endmodule

        译码的工作其实也分成了两个部分。一部分，就是之前讨论的指令解析。这里分析的指令是EXE_ORI，所以看到wreg_o、aluop_o、alusel_o等这样的赋值动作。另一部分，就是寄存器的读取动作，至于reg1_o和reg_o是访存register寄存器，还是直接从imm立即数中获取，这取决于具体的情况。就EXE_ORI而言，reg1_o来自于reg1_data_i，reg2_o来自于imm。

2.4 操作数传递id-exe

        操作数的传递也是一个时序逻辑。它的主要功能就是把读取到的操作数、操作方式、写入地址告诉exe模块，

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
`include "defines.v"

module id_ex(

	input wire clk,
	input wire rst,

	input wire[`AluOpBus]   id_aluop,
	input wire[`AluSelBus]  id_alusel,
	input wire[`RegBus]     id_reg1,
	input wire[`RegBus]     id_reg2,
	input wire[`RegAddrBus] id_wd,
	input wire              id_wreg,

	output reg[`AluOpBus]   ex_aluop,
	output reg[`AluSelBus]  ex_alusel,
	output reg[`RegBus]     ex_reg1,
	output reg[`RegBus]     ex_reg2,
	output reg[`RegAddrBus] ex_wd,
	output reg              ex_wreg
);


always @(posedge clk) begin
	if(rst == `RstEnable) begin
		ex_aluop <= `EXE_NOP_OP;
		ex_alusel <= `EXE_RES_NOP;
		ex_reg1 <= `ZeroWord;
		ex_reg2 <= `ZeroWord;
		ex_wd <= `NOPRegAddr;
		ex_wreg <= `WriteDisable;
	end else begin
		ex_aluop <= id_aluop;
		ex_alusel <= id_alusel;
		ex_reg1 <= id_reg1;
		ex_reg2 <= id_reg2;
		ex_wd <= id_wd;
		ex_wreg <= id_wreg;
	end
end

endmodule

2.5 执行exe

        有了从id模块获取的操作数和写入地址，这里只要完成对应的操作就可以。注意，执行exe属于组合逻辑，

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
`include "defines.v"

module ex(
	input wire rst,

	input wire[`AluOpBus] aluop_i,
	input wire[`AluSelBus] alusel_i,
	input wire[`RegBus] reg1_i,
	input wire[`RegBus] reg2_i,
	input wire[`RegAddrBus] wd_i,
	input wire wreg_i,

	output reg[`RegAddrBus] wd_o,
	output reg wreg_o,
	output reg[`RegBus] wdata_o
);

reg[`RegBus] logicout;

always@(*) begin
	if(rst == `RstEnable) begin
		logicout <= `ZeroWord;
	end else begin
		case (aluop_i)
			`EXE_OR_OP: begin
				logicout <= reg1_i | reg2_i;
			end

			default: begin
				logicout <= `ZeroWord;
			end
		endcase
	end
end

always@(*) begin
	wd_o <= wd_i;
	wreg_o <= wreg_i;

	case(alusel_i)
		`EXE_RES_LOGIC: begin
			wdata_o <= logicout;
		end
		default: begin
			wdata_o <= `ZeroWord;
		end
	endcase
end


endmodule

        因为exe中可能会有逻辑运算、数学运算、移位运算等等，所以一般这里都会先进行一下区分，最后把结果汇总上来。如上面的代码所示，logicout就是汇总之前的计算，而最终输出的数据时wdata_o。

2.6 执行传递ex-mem

        做完了exe，下面就需要把结果传递给mem这个模块了。也许有同学说，这里不是不需要访存吗，为什么还要传递给mem。这主要是因为之前设计的就是5级流水线，即使最终用不到这一块内容，也需要透传一下。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
`include "defines.v"

module ex_mem(
	input wire clk,
	input wire rst,

	input wire[`RegAddrBus] ex_wd,
	input wire ex_wreg,
	input wire[`RegBus] ex_wdata,

	output reg[`RegAddrBus] mem_wd,
	output reg mem_wreg,
	output reg[`RegBus] mem_wdata

);

always @(posedge clk) begin
	if(rst ==`RstEnable) begin
		mem_wd <= `NOPRegAddr;
		mem_wreg <= `WriteDisable;
		mem_wdata <= `ZeroWord;
	end else begin
		mem_wd <= ex_wd;
		mem_wreg <= ex_wreg;
		mem_wdata <= ex_wdata;
	end
end

endmodule

2.7 访问mem

        之前说过，这部分其实不需要，只是流水线已经设计好，所以需要的操作就是继续透传下去。接着，我们可以看下verilog代码，

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
`include "defines.v"

module mem(
	input wire rst,

	input wire[`RegAddrBus] wd_i,
	input wire wreg_i,
	input wire[`RegBus] wdata_i,

	output reg[`RegAddrBus] wd_o,
	output reg wreg_o,
	output reg[`RegBus] wdata_o

);

always @(*) begin
	if(rst ==`RstEnable) begin
		wd_o <= `NOPRegAddr;
		wreg_o <= `WriteDisable;
		wdata_o <= `ZeroWord;
	end else begin
		wd_o <= wd_i;
		wreg_o <= wreg_i;
		wdata_o <= wdata_i;
	end
end

endmodule

2.8 访存传递mem-wb

        有了mem阶段的处理，这部分就可以正式交给wb了。需要注意的是，mem访问是组合逻辑，而mem-wb是时序逻辑。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
`include "defines.v"

module mem_wb(
	input wire clk,
	input wire rst,

	input wire[`RegAddrBus] mem_wd,
	input wire mem_wreg,
	input wire[`RegBus] mem_wdata,

	output reg[`RegAddrBus] wb_wd,
	output reg wb_wreg,
	output reg[`RegBus] wb_wdata

);

always @(posedge clk) begin
	if(rst ==`RstEnable) begin
		wb_wd <= `NOPRegAddr;
		wb_wreg <= `WriteDisable;
		wb_wdata <= `ZeroWord;
	end else begin
		wb_wd <= mem_wd;
		wb_wreg <= mem_wreg;
		wb_wdata <= mem_wdata;
	end
end

endmodule

2.9  wb写回

        很多同学会问，问什么没有wb写回的组合逻辑和时序逻辑。一般来说，wb阶段就是把数据直接写到寄存器里面，这个阶段一般是不会有什么问题的。而写回的数据、寄存器地址，直接给regfile这个模块就可以了，大家可以从openmips.v这个文件看的出来，

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
`include "defines.v"

module openmips(
	input wire clk,
	input wire rst,

	input wire[`RegBus] rom_data_i,
	output wire[`RegBus] rom_addr_o,
	output wire rom_ce_o
);

wire[`InstAddrBus] pc;
wire[`InstAddrBus] id_pc_i;
wire[`InstBus] id_inst_i;

wire[`AluOpBus] id_aluop_o;
wire[`AluSelBus] id_alusel_o;
wire[`RegBus] id_reg1_o;
wire[`RegBus] id_reg2_o;
wire id_wreg_o;
wire[`RegAddrBus] id_wd_o;

wire[`AluOpBus] ex_aluop_i;
wire[`AluSelBus] ex_alusel_i;
wire[`RegBus] ex_reg1_i;
wire[`RegBus] ex_reg2_i;
wire ex_wreg_i;
wire[`RegAddrBus] ex_wd_i;

wire ex_wreg_o;
wire[`RegAddrBus] ex_wd_o;
wire[`RegBus] ex_wdata_o;

wire mem_wreg_i;
wire[`RegAddrBus] mem_wd_i;
wire[`RegBus] mem_wdata_i;

wire mem_wreg_o;
wire[`RegAddrBus] mem_wd_o;
wire[`RegBus] mem_wdata_o;

wire wb_wreg_i;
wire[`RegAddrBus] wb_wd_i;
wire[`RegBus] wb_wdata_i;

wire reg1_read;
wire reg2_read;
wire[`RegBus] reg1_data;
wire[`RegBus] reg2_data;
wire[`RegAddrBus] reg1_addr;
wire[`RegAddrBus] reg2_addr;

// initialize pc_reg
pc_reg pc_reg0(
	.clk(clk),
	.rst(rst),
	.pc(pc),
	.ce(rom_ce_o)
);

assign rom_addr_o = pc;


// initialize if_id

if_id if_id0(
	.clk(clk),
	.rst(rst),

	.if_pc(pc),
	.if_inst(rom_data_i),

	.id_pc(id_pc_i),
	.id_inst(id_inst_i)
);

// initialize id
id id0(
	.rst(rst),
	.pc_i(id_pc_i),
	.inst_i(id_inst_i),

	.reg1_data_i(reg1_data),
	.reg2_data_i(reg2_data),

	.reg1_read_o(reg1_read),
	.reg2_read_o(reg2_read),
	.reg1_addr_o(reg1_addr),
	.reg2_addr_o(reg2_addr),

	.aluop_o(id_aluop_o),
	.alusel_o(id_alusel_o),
	.reg1_o(id_reg1_o),
	.reg2_o(id_reg2_o),
	.wd_o(id_wd_o),
	.wreg_o(id_wreg_o)
);

// initialize regfile

regfile regfile1(
	.clk(clk),
	.rst(rst),

	.we(wb_wreg_i),
	.waddr(wb_wd_i),
	.wdata(wb_wdata_i),

	.re1(reg1_read),
	.raddr1(reg1_addr),
	.rdata1(reg1_data),

	.re2(reg2_read),
	.raddr2(reg2_addr),
	.rdata2(reg2_data)
);

// initialize idid_ex

id_ex id_ex0(
	.clk(clk),
	.rst(rst),

	.id_aluop(id_aluop_o),
	.id_alusel(id_alusel_o),
	.id_reg1(id_reg1_o),
	.id_reg2(id_reg2_o),
	.id_wd(id_wd_o),
	.id_wreg(id_wreg_o),

	.ex_aluop(ex_aluop_i),
	.ex_alusel(ex_alusel_i),
	.ex_reg1(ex_reg1_i),
	.ex_reg2(ex_reg2_i),
	.ex_wd(ex_wd_i),
	.ex_wreg(ex_wreg_i)
);

// initialize ex

ex ex0(
	.rst(rst),

	.aluop_i(ex_aluop_i),
	.alusel_i(ex_alusel_i),
	.reg1_i(ex_reg1_i),
	.reg2_i(ex_reg2_i),
	.wd_i(ex_wd_i),
	.wreg_i(ex_wreg_i),

	.wd_o(ex_wd_o),
	.wreg_o(ex_wreg_o),
	.wdata_o(ex_wdata_o)
);


// initialize ex_mem


ex_mem ex_mem0(

	.clk(clk),
	.rst(rst),

	.ex_wd(ex_wd_o),
	.ex_wreg(ex_wreg_o),
	.ex_wdata(ex_wdata_o),

	.mem_wd(mem_wd_i),
	.mem_wreg(mem_wreg_i),
	.mem_wdata(mem_wdata_i)

);



// initialize mem

mem mem0(

	.rst(rst),

	.wd_i(mem_wd_i),
	.wreg_i(mem_wreg_i),
	.wdata_i(mem_wdata_i),

	.wd_o(mem_wd_o),
	.wreg_o(mem_wreg_o),
	.wdata_o(mem_wdata_o)

);

// initialize mem_wb

mem_wb mem_wb0(

	.clk(clk),
	.rst(rst),

	.mem_wd(mem_wd_o),
	.mem_wreg(mem_wreg_o),
	.mem_wdata(mem_wdata_o),

	.wb_wd(wb_wd_i),
	.wb_wreg(wb_wreg_i),
	.wb_wdata(wb_wdata_i)

);

endmodule

        直接观察wb_wd_i、wb_wreg_i、wb_wdata_i这几个信号，最终是返回给了regfile1这个模块，这也从形式上面完成了流水线的闭环操作。

2.10 仿真和测试

        为了仿真和测试，需要做两步。第一步，给openmips准备一个小的soc模块，把cpu和rom加进去，比如像这样，

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
`include "defines.v"

module openmips_min_sopc(

	input wire clk,
	input wire rst
);

wire[`InstAddrBus] inst_addr;
wire [`InstBus] inst;
wire rom_ce;

openmips openmips0(
	.clk(clk),
	.rst(rst),
	.rom_addr_o(inst_addr),
	.rom_data_i(inst),
	.rom_ce_o(rom_ce)
);

inst_rom inst_rom0(
	.ce(rom_ce),
	.addr(inst_addr),
	.inst(inst)
);


endmodule

        其次，给这个soc模块准备一个testbench测试，发一下激励信号。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

`timescale 1ns/1ns

module openmips_min_sopc_tb();

reg CLOCK_50;
reg rst;

initial begin
	CLOCK_50 = 1'b0;
	forever #10 CLOCK_50=~CLOCK_50;
end

initial begin
	rst = `RstEnable;
	#195 rst = `RstDisable;
	#1000 $stop;
end

openmips_min_sopc openmips_min_sopc0(
	.clk(CLOCK_50),
	.rst(rst)
);

initial
begin
    $dumpfile("hello.vcd");
    $dumpvars(0, openmips_min_sopc_tb);
end

endmodule

        注意，测试romdata也发生了变化，

复制代码
1
2
3
4
34011100
34020020
3403ff00
3404ffff

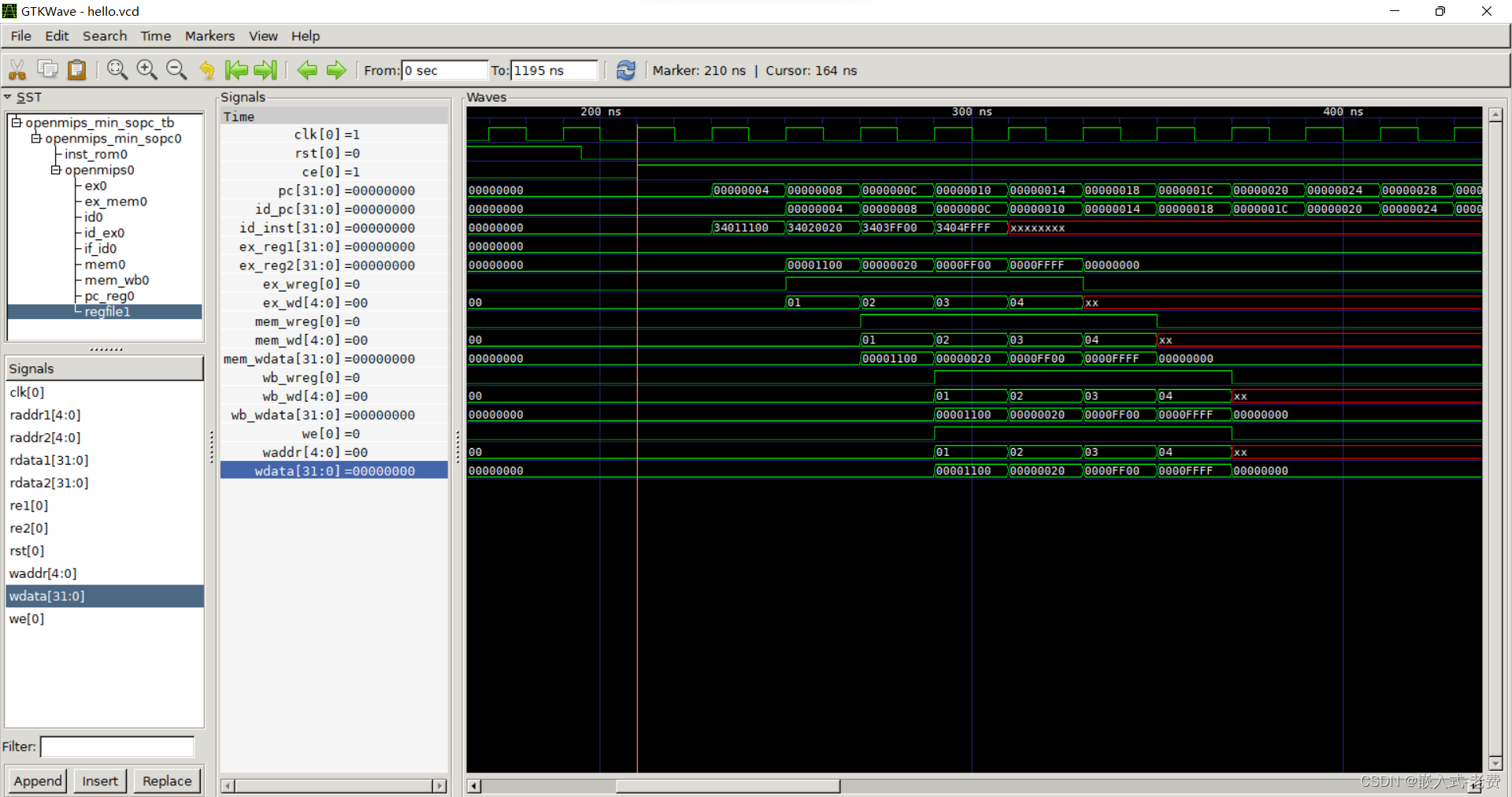

        有了这两步，就可以用iverilog和gtkwave开始测试了，

        上面的图形中，其实regfile1的部分没有显示出来，可以通过regfile.v中添加一些代码，比如这样，

复制代码
1
2
3
4
5
6
7
8
wire[0:31] regs0_wire;
wire[0:31] regs1_wire;
wire[0:31] regs2_wire;
wire[0:31] regs3_wire;
assign regs0_wire = regs[0];
assign regs1_wire = regs[1];
assign regs2_wire = regs[2];
assign regs3_wire = regs[3];

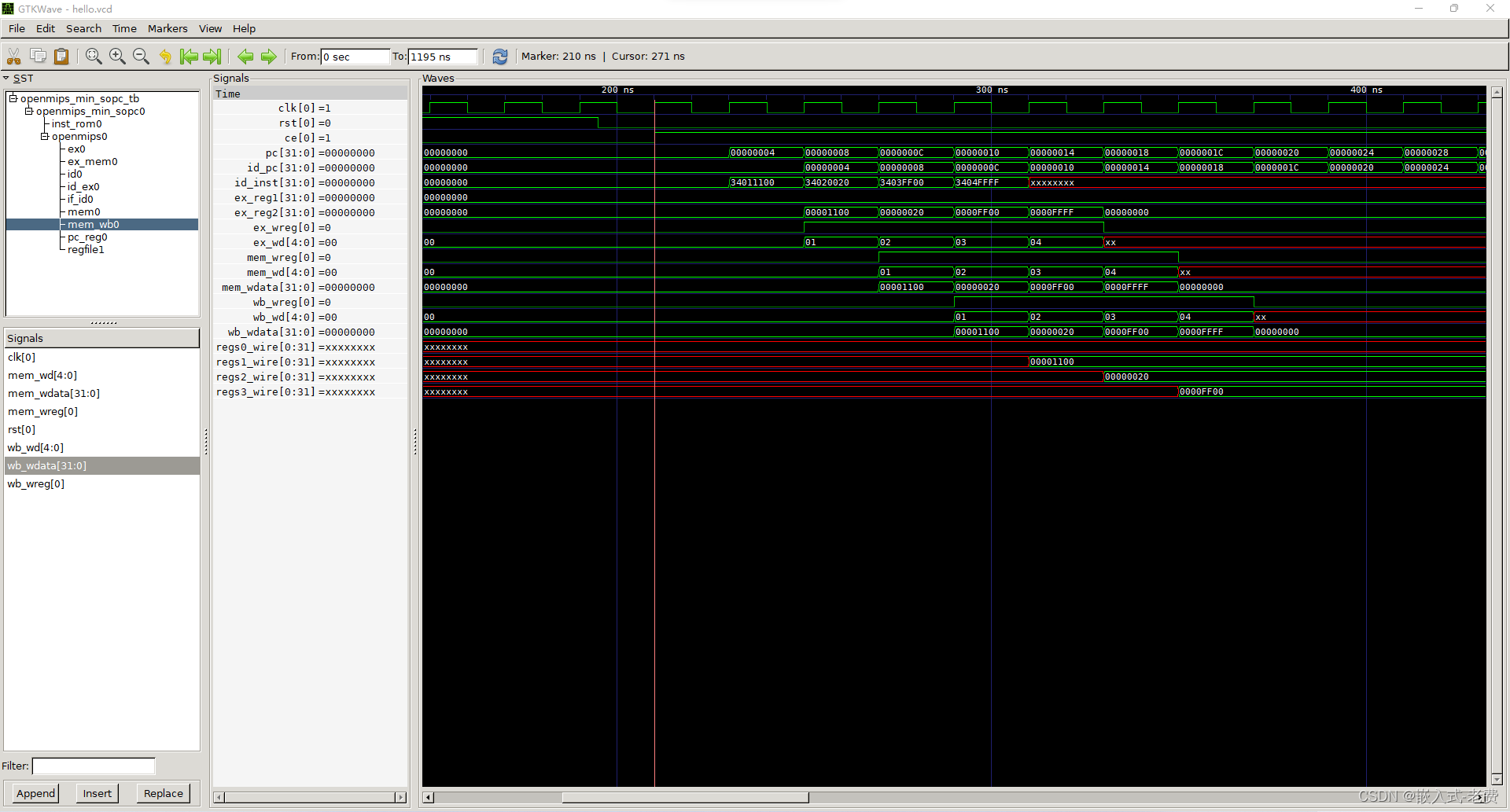

        这样波形图就看的比较清楚了，



3、调试方法

        调试的时候，可以优先测试register，也就是时序逻辑。如果时序逻辑没有问题，再对组合逻辑进行问题和验证。测试往往是一个循环往复的过程，需要不断进行，更需要找到root cause。

最后

以上就是腼腆鞋垫最近收集整理的关于cpu设计和实现（流水线上的第一条指令）的全部内容，更多相关cpu设计和实现（流水线上内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(83)

相关文章

二、RISC-V SoC内核注解——译码 代码讲解
二、RISC-V SoC内核注解——译码 代码讲解
PHP下如何新加模块
PHP下如何新加模块
Verilog MIPS32 CPU（一）-- PC寄存器
Verilog MIPS32 CPU（一）-- PC寄存器
tinyrisc-v学习笔记（三.代码译码）
tinyrisc-v学习笔记（三.代码译码）
cpu设计和实现（流水线上的第一条指令）
cpu设计和实现（流水线上的第一条指令）
ThinkPHP添加模块
ThinkPHP添加模块
水平触发和边缘触发的区别
水平触发和边缘触发的区别
[Linux]实例浅析epoll的水平触发和边缘触发，以及边缘触发为什么要使用非阻塞IO
[Linux]实例浅析epoll的水平触发和边缘触发，以及边缘触发为什么要使用非阻塞IO

评论列表共有 0 条评论

立即
投稿
返回
顶部
