基于FPGA的MCP4725驱动程序
- 芯片资料
MCP4725是低功耗、高精度、单通道的12位缓冲电压输出数模转换器(Digital-to-Analog Convertor,DAC),具有非易失性存储器(EEPROM)。用户可以使用I2C接口命令将DAC输入和配置数据烧写到非易失性存储器(EEPROM)。非易失性存储器功能使得DAC器件在断电期间仍能保持DAC输入代码,且DAC输出在上电后立即可用。

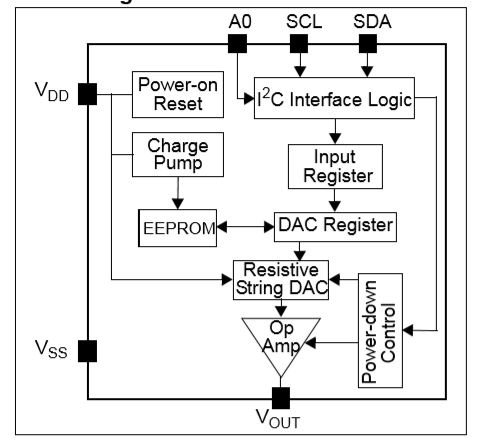

图1.MCP4725功能框图
MCP4725具有外部A0地址位选择引脚。此A0引脚可连接用户应用电路板的VDD或VSS。MCP4725具有2线型IIC兼容串行接口,可用于标准(100 kHz)、快速(400 kHz)或高速(3.4 MHz)模式。

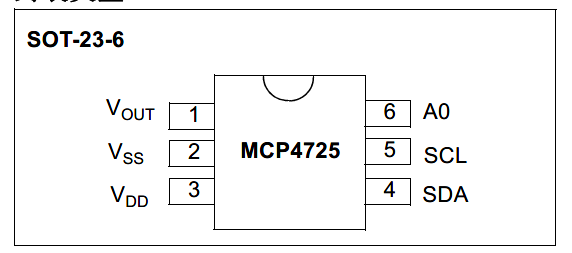

Vout:模拟输出电压;
Vss:参考地;
VDD:电源电压;3.7~5.5V
SDA:IIC串行数据;
SCL:IIC串行时钟输入
A0:地址位选择引脚;该引脚可连接到VSS或VDD ,或由数字逻辑电平有效驱动。该引脚的逻辑状态决定了I2 C地址位的A0位。
2. 输出电压计算

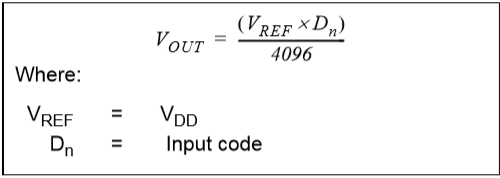

例如当我们输入0x400,即十进制数1024,电源电压接入为5V,那么输出电压Vout=5*1024/4096=1.25V。
3. 工作原理
当器件连接到I2C总线时,器件作为从器件工作。使用I2C接口命令,主器件可以读/写DAC输入寄存器或EEPROM。MCP4725器件地址包含4个固定位(1100 =器件代码)和3个地址位(A2、A1和A0)。A2和A1位是在出厂前硬连线的,而A0位由A0引脚的逻辑状态决定。A0引脚可连接到VDD或VSS,或由数字逻辑电平有效驱动。写命令用于将配置位和DAC输入代码装载到DAC寄存器,或写入器件的EEPROM。通过使用3个写命令类型位(C2、C1和C0)定义写命令类型。

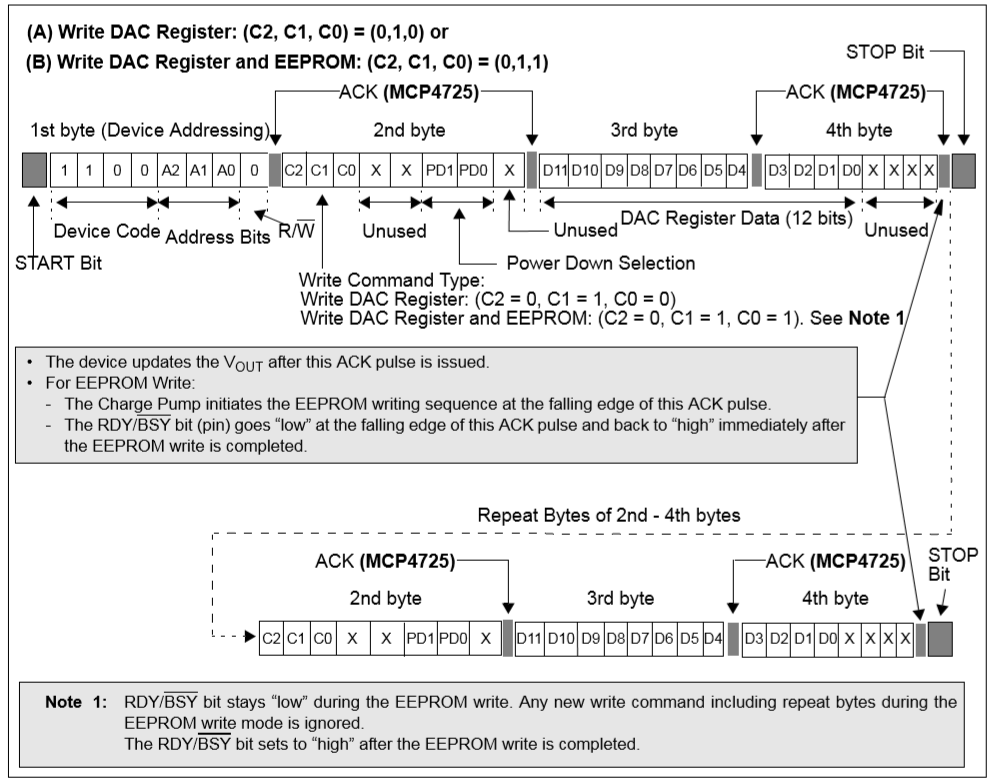

当C2=0,C1=0 时,为快速模式,此命令用于更改DAC寄存器,EEPROM不受影响;当C2=0,C1=1,C0=0 时,为写DAC寄存器模式,即将配置位和数据代码装载到DAC寄存器;当C2=0,C1=1,C0=1 时,为写DAC寄存器和更新EEPROM模式,将配置位和数据代码装载到DAC寄存器并且写入EEPROM中。本次主要使用写DAC寄存器模式和写DAC寄存器和更新EEPROM模式,如下图所示。
第一个字节为器件寻址,A2和A1已经被厂家设置为0,A0由自己控制(默认为0,即接地),因此第一个字节为0x60;第二个字节为写数据地址,PD0和PD1都为0时为正常模式,因此第二个字节为0x60;第三个字节和第四个字节的高4位组成12位数据输入,由我们自己定义输入。
4. IIC串行通信
MCP4725器件使用2线IIC串行接口,该接口可在标准、快速或高速模式下工作。在总线上发送数据的器件定义为发送器,而接收数据的器件定义为接收器。总线必须由主器件控制,主器件产生串行时(SCL)信号、控制总线访问权并产生启动条件和停止条件。MCP4725器件作为从器件工作。主器件和从器件都可以作为发送器或接收器工作,但是由主器件决定激活哪种模式。通信由主器件(单片机)发起,它发送启动位,随后是从地址字节。发送的第一个字节始终为从地址字节,它包含器件代码、地址位和R/W位。MCP4725器件的器件代码为1100。当器件接收到读命令(R/W = 1)时,发送DAC输入寄存器和EEPROM的内容。下图给出了IIC通信时序要求。
在本次设计中,SCL时钟输入频率选择为250KHz,FPGA工作时钟为50MHz,上电等待20ms后开始IIC数据写入。采用模块化设计,分为IIC驱动设计,MCP4725初始化设计,顶层模块。
5. 代码模块
5.1 IIC驱动模块
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515module i2c_dri #(// slave address(器件地址) parameter SLAVE_ADDR = 7'b1100000 , parameter CLK_FREQ = 26'd50_000_000, // 时钟频率(CLK_FREQ) parameter I2C_FREQ = 18'd250_000 // I2C的SCL时钟频率 )( //global clock input clk , // 时钟 input rst_n , // 复位信号 //i2c interface input i2c_exec , // I2C触发执行信号 input bit_ctrl , // 字地址位控制(16b/8b) input i2c_rh_wl , // I2C读写控制信号 input [15:0] i2c_addr , // I2C器件内地址 input [15:0] i2c_data_w , // I2C要写的数据 output reg [ 7:0] i2c_data_r , // I2C读出的数据 output reg i2c_done , // I2C一次操作完成 output reg scl , // I2C的SCL时钟信号 inout sda , // I2C的SDA信号 //user interface output reg dri_clk // 驱动I2C操作的驱动时钟 ); //localparam define localparam st_idle = 8'b0000_0001; // 空闲状态 localparam st_sladdr = 8'b0000_0010; // 发送器件地址(slave address) localparam st_addr16 = 8'b0000_0100; // 发送16位字地址 localparam st_addr8 = 8'b0000_1000; // 发送8位字地址 localparam st_data_wr = 8'b0001_0000; // 写数据(8 bit) localparam st_addr_rd = 8'b0010_0000; // 发送器件地址读 localparam st_data_rd = 8'b0100_0000; // 读数据(8 bit) localparam st_stop = 8'b1000_0000; // 结束I2C操作 //reg define reg sda_dir ; // I2C数据(SDA)方向控制 reg sda_out ; // SDA输出信号 reg st_done ; // 状态结束 reg wr_flag ; // 写标志 reg [ 6:0] cnt ; // 计数 reg [ 7:0] cur_state ; // 状态机当前状态 reg [ 7:0] next_state ; // 状态机下一状态 reg [15:0] addr_t ; // 地址 reg [ 7:0] data_r ; // 读取的数据 reg [15:0] data_wr_t ; // I2C需写的数据的临时寄存 reg [ 9:0] clk_cnt ; // 分频时钟计数 //wire define wire sda_in ; // SDA输入信号 wire [8:0] clk_divide ; // 模块驱动时钟的分频系数 //SDA控制 assign sda = sda_dir ? sda_out : 1'bz; // SDA数据输出或高阻 assign sda_in = sda ; // SDA数据输入 assign clk_divide = (CLK_FREQ/I2C_FREQ) >> 3; // 模块驱动时钟的分频系数 //生成I2C的SCL的四倍频率的驱动时钟用于驱动i2c的操作 always @(posedge clk or negedge rst_n) begin if(!rst_n) begin dri_clk <= 1'b1; clk_cnt <= 10'd0; end else if(clk_cnt == clk_divide - 1'd1) begin clk_cnt <= 10'd0; dri_clk <= ~dri_clk; end else clk_cnt <= clk_cnt + 1'b1; end //(三段式状态机)同步时序描述状态转移 always @(posedge dri_clk or negedge rst_n) begin if(!rst_n) cur_state <= st_idle; else cur_state <= next_state; end //组合逻辑判断状态转移条件 always @( * ) begin // next_state = st_idle; case(cur_state) st_idle: begin // 空闲状态 if(i2c_exec) begin next_state = st_sladdr; end else next_state = st_idle; end st_sladdr: begin if(st_done) begin if(bit_ctrl) // 判断是16位还是8位字地址 next_state = st_addr16; else next_state = st_addr8 ; end else next_state = st_sladdr; end st_addr16: begin // 写16位字地址 if(st_done) begin next_state = st_addr8; end else begin next_state = st_addr16; end end st_addr8: begin // 8位字地址 if(st_done) begin if(wr_flag==1'b0) // 读写判断 next_state = st_data_wr; else next_state = st_addr_rd; end else begin next_state = st_addr8; end end st_data_wr: begin // 写数据(8 bit) if(st_done) next_state = st_stop; else next_state = st_data_wr; end st_addr_rd: begin // 写地址以进行读数据 if(st_done) begin next_state = st_data_rd; end else begin next_state = st_addr_rd; end end st_data_rd: begin // 读取数据(8 bit) if(st_done) next_state = st_stop; else next_state = st_data_rd; end st_stop: begin // 结束I2C操作 if(st_done) next_state = st_idle; else next_state = st_stop ; end default: next_state= st_idle; endcase end //时序电路描述状态输出 always @(posedge dri_clk or negedge rst_n) begin //复位初始化 if(!rst_n) begin scl <= 1'b1; sda_out <= 1'b1; sda_dir <= 1'b1; i2c_done <= 1'b0; cnt <= 1'b0; st_done <= 1'b0; data_r <= 1'b0; i2c_data_r <= 1'b0; wr_flag <= 1'b0; addr_t <= 1'b0; data_wr_t <= 1'b0; end else begin st_done <= 1'b0 ; cnt <= cnt +1'b1 ; case(cur_state) st_idle: begin // 空闲状态 scl <= 1'b1; sda_out <= 1'b1; sda_dir <= 1'b1; i2c_done<= 1'b0; cnt <= 7'b0; if(i2c_exec) begin wr_flag <= i2c_rh_wl ; addr_t <= i2c_addr ; data_wr_t <= i2c_data_w; end end st_sladdr: begin // 写地址(器件地址和字地址) case(cnt) 7'd1 : sda_out <= 1'b0; // 开始I2C 7'd3 : scl <= 1'b0; 7'd4 : sda_out <= SLAVE_ADDR[6]; // 传送器件地址 7'd5 : scl <= 1'b1; 7'd7 : scl <= 1'b0; 7'd8 : sda_out <= SLAVE_ADDR[5]; 7'd9 : scl <= 1'b1; 7'd11: scl <= 1'b0; 7'd12: sda_out <= SLAVE_ADDR[4]; 7'd13: scl <= 1'b1; 7'd15: scl <= 1'b0; 7'd16: sda_out <= SLAVE_ADDR[3]; 7'd17: scl <= 1'b1; 7'd19: scl <= 1'b0; 7'd20: sda_out <= SLAVE_ADDR[2]; 7'd21: scl <= 1'b1; 7'd23: scl <= 1'b0; 7'd24: sda_out <= SLAVE_ADDR[1]; 7'd25: scl <= 1'b1; 7'd27: scl <= 1'b0; 7'd28: sda_out <= SLAVE_ADDR[0]; 7'd29: scl <= 1'b1; 7'd31: scl <= 1'b0; 7'd32: sda_out <= 1'b0; // 0:写 7'd33: scl <= 1'b1; 7'd35: scl <= 1'b0; 7'd36: begin sda_dir <= 1'b0; // 从机应答 sda_out <= 1'b1; end 7'd37: scl <= 1'b1; 7'd38: st_done <= 1'b1; 7'd39: begin scl <= 1'b0; cnt <= 1'b0; end default : ; endcase end st_addr16: begin case(cnt) 7'd0 : begin sda_dir <= 1'b1 ; sda_out <= addr_t[15]; // 传送字地址 end 7'd1 : scl <= 1'b1; 7'd3 : scl <= 1'b0; 7'd4 : sda_out <= addr_t[14]; 7'd5 : scl <= 1'b1; 7'd7 : scl <= 1'b0; 7'd8 : sda_out <= addr_t[13]; 7'd9 : scl <= 1'b1; 7'd11: scl <= 1'b0; 7'd12: sda_out <= addr_t[12]; 7'd13: scl <= 1'b1; 7'd15: scl <= 1'b0; 7'd16: sda_out <= addr_t[11]; 7'd17: scl <= 1'b1; 7'd19: scl <= 1'b0; 7'd20: sda_out <= addr_t[10]; 7'd21: scl <= 1'b1; 7'd23: scl <= 1'b0; 7'd24: sda_out <= addr_t[9]; 7'd25: scl <= 1'b1; 7'd27: scl <= 1'b0; 7'd28: sda_out <= addr_t[8]; 7'd29: scl <= 1'b1; 7'd31: scl <= 1'b0; 7'd32: begin sda_dir <= 1'b0; // 从机应答 sda_out <= 1'b1; end 7'd33: scl <= 1'b1; 7'd34: st_done <= 1'b1; 7'd35: begin scl <= 1'b0; cnt <= 1'b0; end default : ; endcase end st_addr8: begin case(cnt) 7'd0: begin sda_dir <= 1'b1 ; sda_out <= addr_t[7]; // 字地址 end 7'd1 : scl <= 1'b1; 7'd3 : scl <= 1'b0; 7'd4 : sda_out <= addr_t[6]; 7'd5 : scl <= 1'b1; 7'd7 : scl <= 1'b0; 7'd8 : sda_out <= addr_t[5]; 7'd9 : scl <= 1'b1; 7'd11: scl <= 1'b0; 7'd12: sda_out <= addr_t[4]; 7'd13: scl <= 1'b1; 7'd15: scl <= 1'b0; 7'd16: sda_out <= addr_t[3]; 7'd17: scl <= 1'b1; 7'd19: scl <= 1'b0; 7'd20: sda_out <= addr_t[2]; 7'd21: scl <= 1'b1; 7'd23: scl <= 1'b0; 7'd24: sda_out <= addr_t[1]; 7'd25: scl <= 1'b1; 7'd27: scl <= 1'b0; 7'd28: sda_out <= addr_t[0]; 7'd29: scl <= 1'b1; 7'd31: scl <= 1'b0; 7'd32: begin sda_dir <= 1'b0; // 从机应答 sda_out <= 1'b1; end 7'd33: scl <= 1'b1; 7'd34: st_done <= 1'b1; 7'd35: begin scl <= 1'b0; cnt <= 1'b0; end default : ; endcase end st_data_wr: begin // 写数据(12 bit) case(cnt) 7'd0: begin sda_out <= data_wr_t[15]; // I2C写2次8位数据 sda_dir <= 1'b1; end 7'd1 : scl <= 1'b1; 7'd3 : scl <= 1'b0; 7'd4 : sda_out <= data_wr_t[14]; 7'd5 : scl <= 1'b1; 7'd7 : scl <= 1'b0; 7'd8 : sda_out <= data_wr_t[13]; 7'd9 : scl <= 1'b1; 7'd11: scl <= 1'b0; 7'd12: sda_out <= data_wr_t[12]; 7'd13: scl <= 1'b1; 7'd15: scl <= 1'b0; 7'd16: sda_out <= data_wr_t[11]; 7'd17: scl <= 1'b1; 7'd19: scl <= 1'b0; 7'd20: sda_out <= data_wr_t[10]; 7'd21: scl <= 1'b1; 7'd23: scl <= 1'b0; 7'd24: sda_out <= data_wr_t[9]; 7'd25: scl <= 1'b1; 7'd27: scl <= 1'b0; 7'd28: sda_out <= data_wr_t[8]; 7'd29: scl <= 1'b1; 7'd31: scl <= 1'b0; 7'd32: begin sda_dir <= 1'b0; // 从机应答 sda_out <= 1'b1; end 7'd33: scl <= 1'b1; 7'd35: scl <= 1'b0; 7'd36: sda_out <= data_wr_t[7]; 7'd37: scl <= 1'b1; 7'd39: scl <= 1'b0; 7'd40: sda_out <= data_wr_t[6]; 7'd41: scl <= 1'b1; 7'd43: scl <= 1'b0; 7'd44: sda_out <= data_wr_t[5]; 7'd45: scl <= 1'b1; 7'd47: scl <= 1'b0; 7'd48: sda_out <= data_wr_t[4]; 7'd49: scl <= 1'b1; 7'd51: scl <= 1'b0; 7'd52: sda_out <= data_wr_t[3]; 7'd53: scl <= 1'b1; 7'd55: scl <= 1'b0; 7'd56: sda_out <= data_wr_t[2]; 7'd57: scl <= 1'b1; 7'd59: scl <= 1'b0; 7'd60: sda_out <= data_wr_t[1]; 7'd61: scl <= 1'b1; 7'd63: scl <= 1'b0; 7'd64: sda_out <= data_wr_t[0]; 7'd65: scl <= 1'b1; 7'd67: scl <= 1'b0; 7'd68: begin sda_dir <= 1'b0; // 从机应答 sda_out <= 1'b1; end 7'd69: scl <= 1'b1; 7'd70: st_done <= 1'b1; 7'd71: begin scl <= 1'b0; cnt <= 1'b0; end default : ; endcase end st_addr_rd: begin // 写地址以进行读数据 case(cnt) 7'd0 : begin sda_dir <= 1'b1; sda_out <= 1'b1; end 7'd1 : scl <= 1'b1; 7'd2 : sda_out <= 1'b0; // 重新开始 7'd3 : scl <= 1'b0; 7'd4 : sda_out <= SLAVE_ADDR[6]; // 传送器件地址 7'd5 : scl <= 1'b1; 7'd7 : scl <= 1'b0; 7'd8 : sda_out <= SLAVE_ADDR[5]; 7'd9 : scl <= 1'b1; 7'd11: scl <= 1'b0; 7'd12: sda_out <= SLAVE_ADDR[4]; 7'd13: scl <= 1'b1; 7'd15: scl <= 1'b0; 7'd16: sda_out <= SLAVE_ADDR[3]; 7'd17: scl <= 1'b1; 7'd19: scl <= 1'b0; 7'd20: sda_out <= SLAVE_ADDR[2]; 7'd21: scl <= 1'b1; 7'd23: scl <= 1'b0; 7'd24: sda_out <= SLAVE_ADDR[1]; 7'd25: scl <= 1'b1; 7'd27: scl <= 1'b0; 7'd28: sda_out <= SLAVE_ADDR[0]; 7'd29: scl <= 1'b1; 7'd31: scl <= 1'b0; 7'd32: sda_out <= 1'b1; // 1:读 7'd33: scl <= 1'b1; 7'd35: scl <= 1'b0; 7'd36: begin sda_dir <= 1'b0; // 从机应答 sda_out <= 1'b1; end 7'd37: scl <= 1'b1; 7'd38: st_done <= 1'b1; 7'd39: begin scl <= 1'b0; cnt <= 1'b0; end default : ; endcase end st_data_rd: begin // 读取数据(8 bit) case(cnt) 7'd0: sda_dir <= 1'b0; 7'd1: begin data_r[7] <= sda_in; scl <= 1'b1; end 7'd3: scl <= 1'b0; 7'd5: begin data_r[6] <= sda_in ; scl <= 1'b1 ; end 7'd7: scl <= 1'b0; 7'd9: begin data_r[5] <= sda_in; scl <= 1'b1 ; end 7'd11: scl <= 1'b0; 7'd13: begin data_r[4] <= sda_in; scl <= 1'b1 ; end 7'd15: scl <= 1'b0; 7'd17: begin data_r[3] <= sda_in; scl <= 1'b1 ; end 7'd19: scl <= 1'b0; 7'd21: begin data_r[2] <= sda_in; scl <= 1'b1 ; end 7'd23: scl <= 1'b0; 7'd25: begin data_r[1] <= sda_in; scl <= 1'b1 ; end 7'd27: scl <= 1'b0; 7'd29: begin data_r[0] <= sda_in; scl <= 1'b1 ; end 7'd31: scl <= 1'b0; 7'd32: begin sda_dir <= 1'b1; // 非应答 sda_out <= 1'b1; end 7'd33: scl <= 1'b1; 7'd34: st_done <= 1'b1; 7'd35: begin scl <= 1'b0; cnt <= 1'b0; i2c_data_r <= data_r; end default : ; endcase end st_stop: begin // 结束I2C操作 case(cnt) 7'd0: begin sda_dir <= 1'b1; // 结束I2C sda_out <= 1'b0; end 7'd1 : scl <= 1'b1; 7'd3 : sda_out <= 1'b1; 7'd15: st_done <= 1'b1; 7'd16: begin cnt <= 1'b0; i2c_done <= 1'b1; // 向上层模块传递I2C结束信号 end default : ; endcase end endcase end end endmodule
5.2 MCP4725初始化模块
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53module MCP4725_init( input clk , //时钟信号 input rst_n , //复位信号,低电平有效 input i2c_done , //I2C寄存器配置完成信号 output reg i2c_exec , //I2C触发执行信号 output reg [23:0] i2c_data //I2C要配置的地址与数据(高16位地址,低8位数据) ); //reg define reg [14:0] start_init_cnt; //等待延时计数器 //scl配置成250khz,输入的clk为1Mhz,周期为1us,20000*1us = 20ms //上电到开始配置IIC至少等待20ms always @(posedge clk or negedge rst_n) begin if(!rst_n) start_init_cnt <= 15'd0; else if(start_init_cnt < 15'd20000) start_init_cnt <= start_init_cnt + 1'b1; end //i2c触发执行信号 always @(posedge clk or negedge rst_n) begin if(!rst_n) i2c_exec <= 1'b0; else if(start_init_cnt == 15'd19999) i2c_exec <= 1'b1; else i2c_exec <= 1'b0; end //配置寄存器地址与数据 always @(posedge clk or negedge rst_n) begin if(!rst_n) i2c_data <= 16'd0; else i2c_data <= {8'h60,8'h40,8'h00} ;//第一个字节为模式控制(60:同步更新到EEPROM;40:只更新DAC寄存器),后面两个字节为输入数据,取高12位 end endmodule
5.3 顶层模块
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57module MCP4725_CTRL( input clk, input rst_n, output scl, inout sda ); wire i2c_exec ; //I2C触发执行信号 wire [23:0] i2c_data ; //I2C要配置的地址与数据(高8位地址,低16位数据) wire i2c_done ; //I2C寄存器配置完成信号 wire i2c_dri_clk ; //I2C操作时钟 parameter SLAVE_ADDR = 7'h60 ; //MCP4725的器件地址7'h60 parameter BIT_CTRL = 1'b0 ; //字节地址为8位 0:8位 1:16位 parameter CLK_FREQ = 26'd50_000_000; //时钟频率 50MHz parameter I2C_FREQ = 18'd250_000 ; //I2C的SCL时钟频率,250KHz i2c_dri #( .SLAVE_ADDR (SLAVE_ADDR), //参数传递 .CLK_FREQ (CLK_FREQ ), .I2C_FREQ (I2C_FREQ ) ) u_i2c_dri( .clk (clk ), .rst_n (rst_n ), .i2c_exec (i2c_exec ), .bit_ctrl (BIT_CTRL ), .i2c_rh_wl (1'b0), //固定为0,只用到了IIC驱动的写操作 .i2c_addr (i2c_data[23:16]), .i2c_data_w (i2c_data[15:0]), .i2c_data_r (), .i2c_done (i2c_done ), .scl (scl ), .sda (sda ), .dri_clk (i2c_dri_clk) //I2C操作时钟 ); MCP4725_init u_MCP4725_init( .clk (i2c_dri_clk), //时钟信号 .rst_n (rst_n), //复位信号,低电平有效 .i2c_done(i2c_done), //I2C寄存器配置完成信号 .i2c_exec(i2c_exec), //I2C触发执行信号 .i2c_data(i2c_data) //I2C要配置的地址与数据(高8位地址,低16位数据) ); endmodule
PS:IIC驱动程序是我在以前写的IIC单字节读写程序的基础上修改而来,从而实现两个字节的写入(这里可以再增加实现多个字节的写入,但要注意cnt的位宽)。MCP4725初始化程序中最后的 i2c_data <= {8’h60,8’h40,8’h00} ; 这一行大家可以根据自己的实际需求做更改,详细更改的内容自行参考芯片的数据手册。
6.验证
将工程编译好后的sof文件下载到EP4CE6F17C8器件中,连接好MCP4725各个引脚,电源接5V,输入的数据为1024,为4096的四分之一,因此输出电压应该为1.25V,利用万用表测量数据为1.25V,将模块断电再重新上电,再次测量也为1.25V,证明数据成功写入EEPROM中,验证成功。
