一、前期准备

首先拿到两个zigbee（以下叫做 DNLN模块）

要找一个usb转ttl的串口1，与zigbee连线,（3.3 连 Vcc，gnd连gnd,Rxd连tx,txd连rx）,串口1直接连接电脑，安装驱动

对于单片机，要将 B10连接RX ，B11连接Tx（zigbee模块修改后才连上）

二、修改zigbee配置

打开UartAssist（串口助手），用命令改写以下信息（地址，信通，网络id和波特率，波特率一般不用改，我们使用115200可以配套商家的例程使用）

这些信息怎么改呢，要把信通和网络改为相同，这样zigbe模块可以通讯

地址可以用来区分不同的zigbee模块，给他们编号。(以下例子，连接电脑的zigbee叫做11 ，连接单片机的叫做12 )

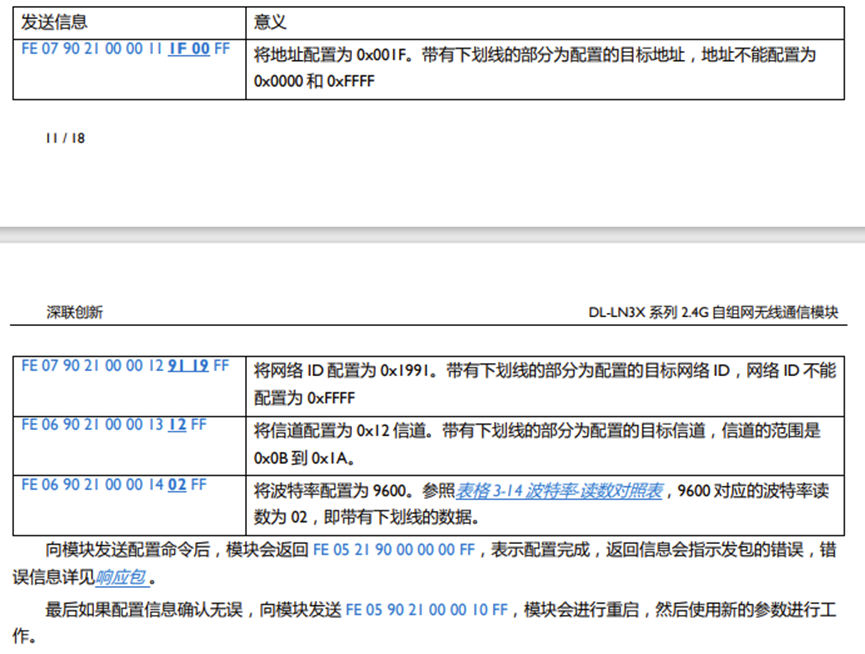

修改方式

当修改完zigbee之后，就可以打开商家的例程，但是这个这个例程太不给力，直接运行不不了的

最好自己重新创建一个文件，然后把库拖进去，为了方便，可以使用我重新创建的工程

三、使用zigbee沟通上位机与单片机

1.发送信息给上位机

1.1 main函数

main中有哪些函数 ，还有他们的功能

1
2
3
4
5
void recievePkg(sPkg*pkg);（抓到一个包后的处理）
void loopReceive(void);（不断抓包）
void loopAll(void);（单片机一个周期中胡执行的动作）
void initAll(void);（指代初始化所有的负载）

1.2 单片机和上位机通信

在最开始 ， 单片机的zigbee模块（后称为模块 1）会创建一个新的数据包（储存着要给电脑发送的数据）

1
2
newPkg(1) THPkg = {5,0x90,0x32,0x11,0x00,0x32};

这是一个结构体，意思是，单片机端口90 向电脑11号zigbee模块32号端口发送数据
0032。端口号，模块地址以及数据都可以修改

newPkg定义满足 zigbee 包的格式

1
2
3
4
5
6
7
8
9
10
11
#define newPkg(num)
struct
{
	u8 length;			 包长度
	u8 src_port;			源端口号
	u8 dis_port;			目的端口号
	u8 remote_addrH;目的地址
	u8 remote_addrL;
	u8 data[num];
}

然后我们使用loopall完成一次对电脑的信息发送

1
2
3
4
5

THPkg.dis_port = 0xa0; （向电脑端口a0发送数据，原来是32）
THPkg.data[0]=30;（数据是 30 ）
sendPkg((sPkg*)(&THPkg));（发送数据命令）

如果电脑有接入zigbee模块，此时串口助手 UartAssist 会收到 FE a0 90 12 00 30 FF

此时就完成了一次单片机发送数据到电脑

2.上位机控制单片机

如果我们要让电脑控制单片机

找到 recievePkg(sPkg* pkg)函数中的switch部分（如下）

意思是，如果单片机的 b0 端口收到消息，将灯关闭，其中控制可以任意更改

1
2
3
4
5
6
7
8
case 0xb0:
			if(pkg->data[0] == 0x01)//若端口b0收到消息
			{

				close();//把灯关闭，可以修改

			}

总结

提示：这里对文章进行总结：
此处只是简单介绍如何使用zigbee并且看到现象
至于原理，我还搞明白
