JY-V640半导体RFID读写器是一款基于RFID射频识别技术的134.2kHz低频HDX工业读写器，支持标准半导体SECS协议和Modbus RTU协议，可通过上位机软件进行参数配置，方便用户直接设置工作模式、通信速率及设备地址。
读写器内部集成部分射频通信协议，用户可直接通过通信端口对标签进行发送接收数据，完成对标签数据的读写操作。本文将对JY-V640半导体RFID读写器的端口进行介绍。
一、端口说明

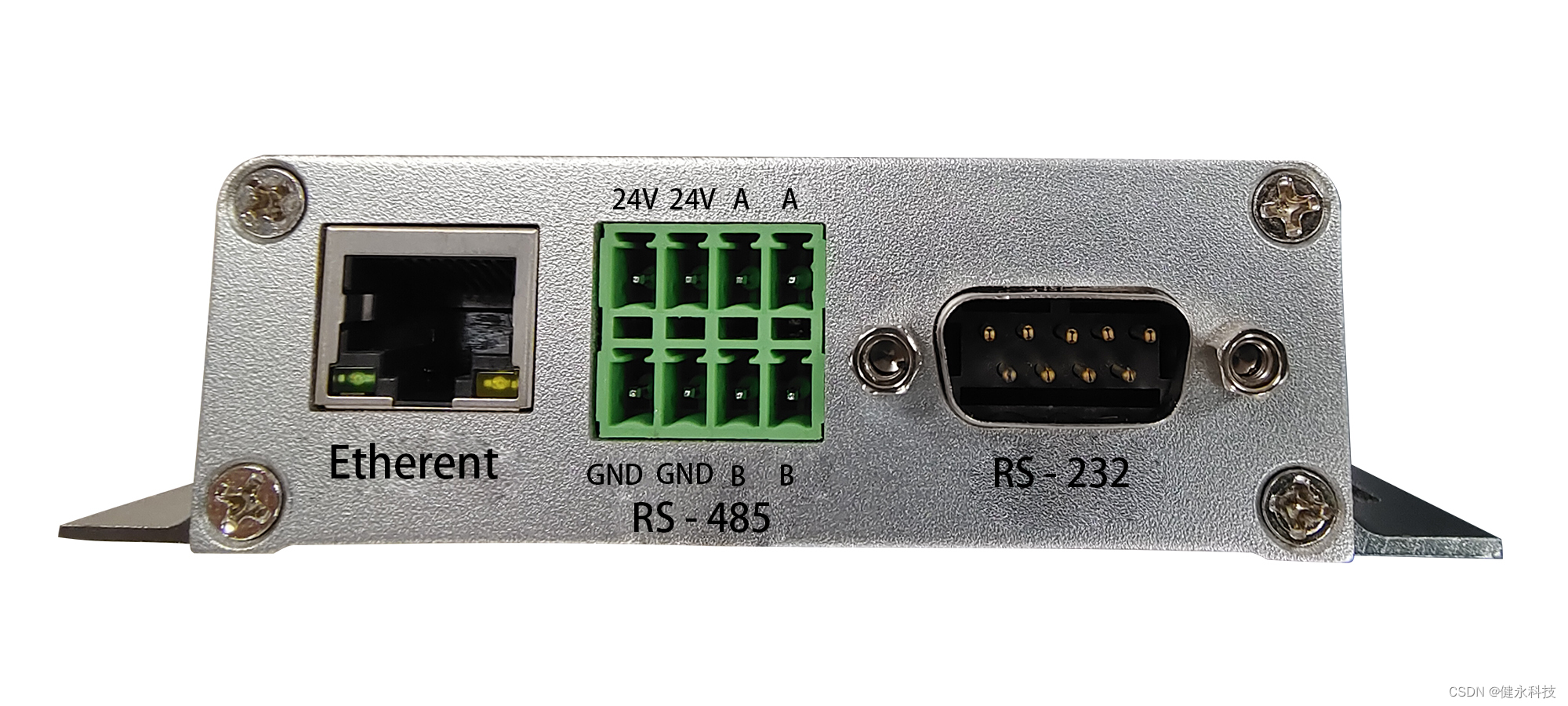

图一 接线端子
直流供电端口定义图

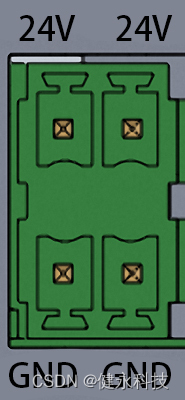

图二 直流端口接线图
RS485端口定义图
图三 RS485通信接线图
注意：如需终端电阻，需自行外接！
232端口定义图

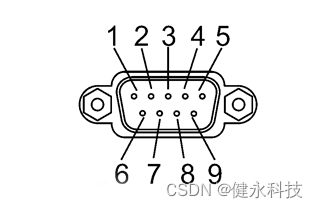

图四 RS232通信接线图
表一 DB9接口引针定义表
- IO信号接口及指示灯

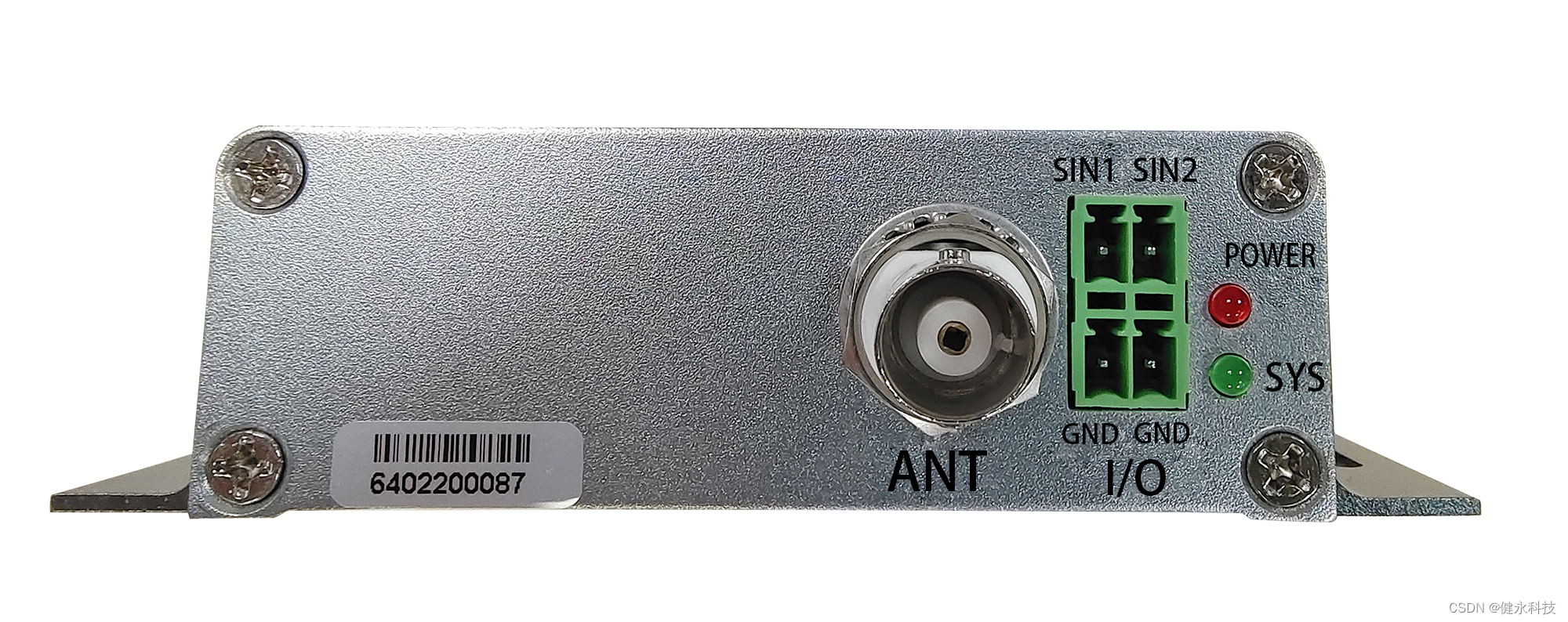

图五 指示灯
工作指示灯说明如下：

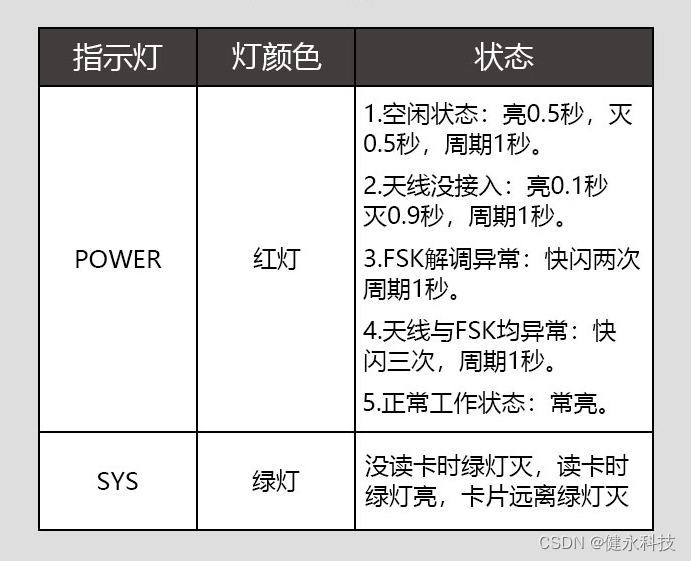

表二 指示灯说明表
- 三大模式下的接线使用说明

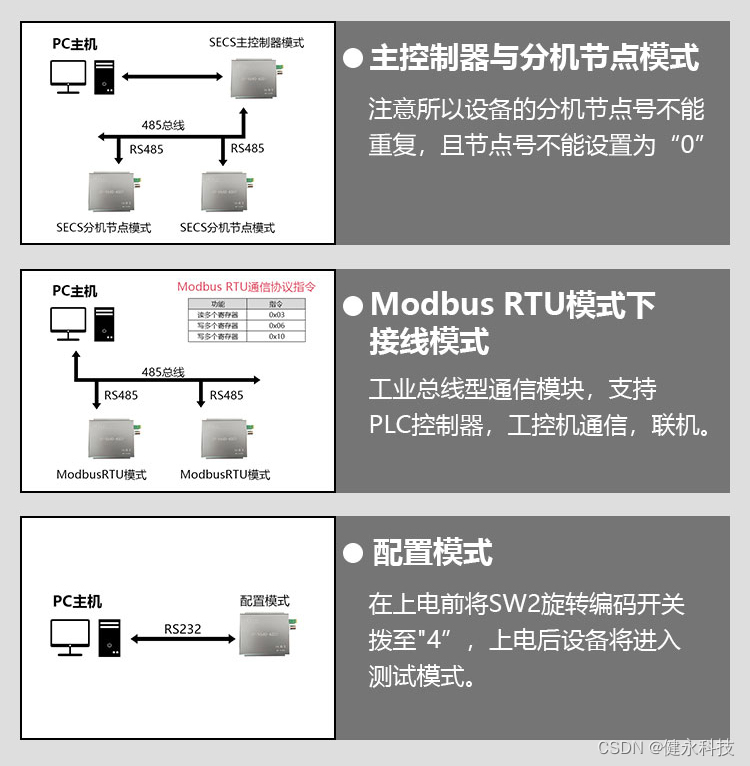

图六 三大模式
- 工作模式及通讯参数设置
设备的工作模式即是代码版本，其设置和通讯参数的设置需在上位机软件进行。
表三
| 代码（十六进制） | 工作模式 | 备注 |
| 20 | Modbus RTU | 单机或者多机通过485端口接入上位机控制端 |
| 30 | SECS 232 I | 通过RS232端口临街SECS主控制器 |
| 31 | SECS HSMS | 通过RJ45端口使用网线与SECS主控制器通信 |
| 其他 | 无效 | 保留 |
