我是靠谱客的博主 甜美大白，这篇文章主要介绍125KHZ RFID 曼彻斯特码在内核域解码，现在分享给大家，希望可以做个参考。

一. 曼彻斯特码理论分析：
曼彻斯特码编码的ID卡每次输出64bit 数据/8个字节，其载波编码为曼彻斯特码.

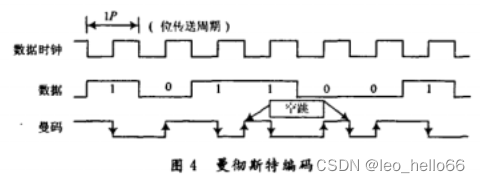

其时序图如下:
在这里插入图片描述
曼彻斯特码调制方式下，EM4100卡片每传送一位数据的时间是64个振荡周期。125KHZ载波时，卡片传送一bit数据理论频率为125KHz / 64 = 1.953125KHz。那么得到一个周期为:1 000 000us / 1.953125KHz = 512us。

也就是说：曼彻斯特码一个完整的数据跳变为一个周期（512us）。
但是特别需要注意的是：存在空跳则半个跳变为半个周期（256us）。

那么如何得到一个bit的数据呢？

复制代码
1
2
3
4
5
6
7
8
9
如果捕获到一个电平变化，这个电平距离上次检测到电平变化时间为512us，则该位按以下读取：
	低电平-bit = 1，
	高电平-bit = 0;

如果捕获到一个电平变化，这个电平距离上次检测到电平变化时间256us，则此次不作判断，再次捕获到一个边沿时再判断如下：
	上次bit = 1 此次bit = 1,
	上次bit = 0,此次bit = 0.
此处有一个特别注意的地方，如果上次读取到256us，不管这次读取间隔是256us还是512us，都应该读取上一次的电平，并且重新检测跳包。

二.设备树配置：
配置设备树节点，用于内核驱动程序找到对应能检波的IO口。在anyka v300 平台如下：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
编辑：anycloud_ak39ev330_common.dtsi
添加节点：在 gpiokeys: gpiokeys {
compatible = "anyka,ak39ev330-gpiokeys";
		status = "disable";
	};
 附近添加以下节点信息：
 rfid_control: rfid_control {
		compatible = "leo_rfid_control";
		status = "disable";
	};
	编辑：C500_SQ38_AK3918EV330_GC2063_MIPI_V1.0.0.dts：
	在"$gpio" 节点内部添加
	rfid_pins:rfid_pins{
	anyka,pins = <0>;
	anyka,function = <0>;
	anyka,pull = <0x00000001>;
    };

    然后退出$gpio节点，使能“rfid_control”节点，如下：

    &rfid_control{
    gpios = <&gpio 0 1>;
    pinctrl-names ="default";
    pinctrl-0 = <&rfid_pins>;
    status = "okay";
 };

好了，完成了设备树信息的编写，

第二部：接下来开始写驱动内核程序。
整个代码如下：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
#include <linux/module.h>
#include <linux/poll.h>
#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>
#include <linux/gpio/consumer.h>
#include <linux/platform_device.h>
#include <linux/of_gpio.h>
#include <linux/of_irq.h>
#include <linux/interrupt.h>
#include <linux/irq.h>
#include <linux/slab.h>
#include <linux/fcntl.h>
#include <linux/timer.h>
#include <linux/workqueue.h>
#include <asm/current.h>
#include <linux/kthread.h>
#include <linux/delay.h>

#define diff_us(t1,t2) ((u64)t1.tv_sec - (u64)t2.tv_sec) * 1000000 + ((u64)t1.tv_usec - (u64)t2.tv_usec);

#define rfid_code_bit_value(data,index) ((data[(index)/8] >> (7 - (index)%8))&0x01)
/* 主设备号 */
static int major = 0;
/* 创建设备类的结构体 */
static struct class* rfid_class;
/* 记录设备树信息的结构体*/
static int rfid_gpio_index;

static struct task_struct *rfid_kthread;

static char rfid_data_code[16] = {0};
static int rfid_data_count = 0;

static char rfid_code_number[4] = {0};
static char rfid_code_number_ready = 0;

static DEFINE_MUTEX(rfid_code_mutex);


static ssize_t rfid_read(struct file* file,char __user*buf,size_t size,loff_t* offset){

	int len  = 0;
	if(size < 4){
		return 0;
	}

	len = sizeof(rfid_code_number);
	//printk("read rfid value n");
	mutex_lock(&rfid_code_mutex);
	if(rfid_code_number_ready == 0){
		mutex_unlock(&rfid_code_mutex);
		return 0;
	}

	copy_to_user(buf, rfid_code_number , len);
	rfid_code_number_ready = 0;
	mutex_unlock(&rfid_code_mutex);
	return len;
}
/* 创建设备方法 */
static struct file_operations rfid_control_fops = {
	.owner = THIS_MODULE,
	.read = rfid_read,
};

static int rfid_code_leave_wait(int* level,int min,int middle,int max,struct timeval* pre_tv){

	u64 us = 0;
  	struct timeval tv;

  	int cur_level = gpio_get_value(rfid_gpio_index) ;
	while(gpio_get_value(rfid_gpio_index) == cur_level){

		do_gettimeofday(&tv);
		us = diff_us(tv,(*pre_tv));

		if(us > max){
			return -1;
		}
	}
	do_gettimeofday(&tv);
	us = diff_us(tv,(*pre_tv));
	*level = cur_level?0:1;
	if(us < min){
		return -1;
	}
	else if((us > min)&&(us < middle)){
		return 0;
	}
	return 1;
}

static char rfid_code_jump_flg = 0;

static int rfid_code_read_proc(void){

	int i = 0;
	int reslut = 0;
	int level = 0;
	struct timeval tv;
	unsigned char value = 0;

	memset(rfid_data_code,0,sizeof(rfid_data_code));
	rfid_data_count = 0;
	rfid_code_jump_flg = 0;
	do_gettimeofday(&tv);
	while(1){

		reslut = rfid_code_leave_wait(&level,125,375,625,&tv);
		do_gettimeofday(&tv);
		if((reslut == 0)&&(rfid_code_jump_flg == 0)){

			rfid_code_jump_flg = 1;
		}
		else if((reslut == 1)||((reslut == 0)&&(rfid_code_jump_flg == 1))){

			if(rfid_code_jump_flg == 1){

				value = ((rfid_data_code[(rfid_data_count - 1) / 8] >> (7 - (rfid_data_count - 1) % 8)) & 0x01) ? 1 : 0;
			}
			else{
				value = level?0:1;
			}

			rfid_code_jump_flg = 0;
			rfid_data_code[rfid_data_count / 8] |= (value << (7 - rfid_data_count % 8));
			rfid_data_count++;
			if(rfid_data_count >= 128){

				return 1;
			}
		}
		else if(reslut < 0){

			return -1;
		}
	}
	return 0;
}

static int rfid_code_data_check(void){

	int index = 0,i = 0,j = 0,n = 0;
	int value = 0;
	for(index = 0; index < 64 ; index++){

		value = 0;
		for(i = 0 ; i < 9 ; i++){

			value <<= 1;
			value |= rfid_code_bit_value(rfid_data_code,index + i);
			//printk("%d",rfid_code_bit_value(rfid_data_code,index + i));
		}

		if(value == 0x1FF){
			index += 9;
			break;
		}
	}

	if(index == 64){

		printk("check rfid data failed (%s,%d)n",__func__,__LINE__);
		return -1;
	}

	for(i = index; i < (index + 45) ; i+=5){

		value = 0;
		for( j = 0 ;j < 4 ; j++){

			value += rfid_code_bit_value(rfid_data_code,i + j);
		}
		if((value %2) != rfid_code_bit_value(rfid_data_code,i + j)){

			printk("check rfid data failed (%s,%d)n",__func__,__LINE__);
			return -1;
		}
	}

	for( i = index; i < (index + 4) ; i++){

		value = 0;
		for( j = 0 ; j < 50 ; j+= 5){

			value += rfid_code_bit_value(rfid_data_code,i + j);
		}

		if((value %2) != rfid_code_bit_value(rfid_data_code,i + j)){

			printk("check rfid data failed (%s,%d)n",__func__,__LINE__);
			return -1;
		}
	}

	if(rfid_code_bit_value(rfid_data_code,index + 54) != 0){

		printk("stop failed n");
		return -1;
	}
	n = 0;
	mutex_lock(&rfid_code_mutex);
	rfid_code_number_ready = 0;
	mutex_unlock(&rfid_code_mutex);
	memset(rfid_code_number,0,sizeof(rfid_code_number));
	for(i = index + 10 ; i < (index + 50) ; i+=10){

		value = 0;
		for( j = 0 ; j < 9; j++){

			if(j == 4){

				continue;
			}
			value <<= 1;
			value |= rfid_code_bit_value(rfid_data_code,i+j);

		}
		rfid_code_number[n++] = value;
		//printk("%02x ",value);
	}
	//printk("n");

	mutex_lock(&rfid_code_mutex);
	rfid_code_number_ready = 1;
	mutex_unlock(&rfid_code_mutex);
	return 1;
}

static int k_rfid_task(void*data){

	int pre_level = gpio_get_value(rfid_gpio_index);
	int cur_level = pre_level;
	char det_start_flag = 0;

	printk("leo:kernel rfid card task success! n");
	while(1){

		if(kthread_should_stop()){
			break;
		}

		if(det_start_flag == 0){
			cur_level = gpio_get_value(rfid_gpio_index);
			if(cur_level == 0){
				det_start_flag = 1;
				pre_level = cur_level;
			}
			else
			{
				msleep(100);
			}
		}
		else{

			if(rfid_code_read_proc() == 1){

				//printk("check data n");
				rfid_code_data_check();
			}
			gpio_set_value(rfid_gpio_index,1);
			pre_level = gpio_get_value(rfid_gpio_index);
			det_start_flag = 0;
			msleep(10);
		}
	}
	return 0;
}

static int rfid_probe(struct platform_device*pdev){

	int irq;
	struct device_node *np = pdev->dev.of_node;
	printk("leo:rfid probe success n");
	rfid_gpio_index = of_get_named_gpio(np, "gpios", 0);
	if(rfid_gpio_index < 0){

		printk("rfid gpio setting failedn");
	}
	else{
		printk("rfid setting gpio%dn",rfid_gpio_index);
	}
	device_create(rfid_class,NULL,MKDEV(major,0),NULL,"rfid_control");

	gpio_direction_output(rfid_gpio_index,1);
	msleep(100);
	gpio_direction_input(rfid_gpio_index);

	mutex_init(&rfid_code_mutex);

	rfid_kthread = kthread_create(k_rfid_task,NULL,"rfid_kthread");
	if(IS_ERR(rfid_kthread)){
		printk("create rfid_kthread faieldn");
		return 0;
	}
	wake_up_process(rfid_kthread);
	return 0;
}

static int rfid_remove(struct platform_device*pdev)
{
	int irq;
	printk("leo:rfid driver removen");
	kthread_stop(rfid_kthread);

	device_destroy(rfid_class,MKDEV(major,0));
	return 0;
}

static const struct of_device_id rfid_board_control[]={
	{.compatible = "leo_rfid_control"},
	{}
};

static struct platform_driver rfid_platform_drv = {

	.probe = rfid_probe,
	.remove = rfid_remove,
	.driver = {
		.name = "rfid_control",
		.of_match_table = rfid_board_control,
	},
};

static int __init rfid_drv_init(void){

	printk("leo:rfid drv init startn");

	//注册主字符设备号
	major = register_chrdev(0,"rfid_control",&rfid_control_fops);

	//创建设备类
	rfid_class = class_create(THIS_MODULE,"rfid_class");
	if(IS_ERR(rfid_class)){
		printk("rfid class create failedn");
		unregister_chrdev(major,"rfid_control");
		return PTR_ERR(rfid_class);
	}

	return platform_driver_register(&rfid_platform_drv);
}



static void __exit rfid_drv_exit(void){

	platform_driver_unregister(&rfid_platform_drv);
	class_destroy(rfid_class);
	unregister_chrdev(major,"rfid_control");
}

/*
* ko创建
*/
module_init(rfid_drv_init);
module_exit(rfid_drv_exit);

MODULE_LICENSE("GPL");

生成rfid.ko之后，上次insom rfid.ko,完成内核模块的安装。
第三步：应用层的编写：
整体代码如下：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
#include <stdio.h>
#include <unistd.h>
#include <fcntl.h>

#define RFID_DEVICE_PATH "/dev/rfid_control"

int main(int argc,char** argv){

	if(access(RFID_DEVICE_PATH,F_OK) != 0){

		printf("%s not exitn",RFID_DEVICE_PATH);
		return 0;


	}

	int fd = open(RFID_DEVICE_PATH,O_RDONLY);
	if(fd < 0 ){

		printf("open %s failed n",RFID_DEVICE_PATH);
		return 0;
	}

	unsigned char data[4] = {0};
	while(1){

		if(read(fd,data,sizeof(data)) == 4){

			printf("%02x%02x%02x%02xn",data[0],data[1],data[2],data[3]);
		}
		usleep(1000*10);
	}

	return 0;
}

最后

以上就是甜美大白最近收集整理的关于125KHZ RFID 曼彻斯特码在内核域解码的全部内容，更多相关125KHZ内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(83)

相关文章

RFID智能门禁系统设计
RFID智能门禁系统设计
低频125KHz激励信号发送
低频125KHz激励信号发送
125KHz唤醒功能2.4GHz单发射芯片-Si24R2H
125KHz唤醒功能2.4GHz单发射芯片-Si24R2H
射频工程师笔记---射频通信基础
射频工程师笔记---射频通信基础
125KHZ RFID 曼彻斯特码在内核域解码
125KHZ RFID 曼彻斯特码在内核域解码
RFID标签EPC物品编码区PC协议控制字编码解析
RFID标签EPC物品编码区PC协议控制字编码解析
易语言逐条读access数据_读取UHF RFID大容量用户区数据
易语言逐条读access数据_读取UHF RFID大容量用户区数据
session中的数据存储时间_关于EPC中存储数据的说明
session中的数据存储时间_关于EPC中存储数据的说明

评论列表共有 0 条评论

立即
投稿
返回
顶部
