Kotlin自定义View系列教程之标尺控件（选择身高、体重等）的实现

230 阅读 0 评论
我是靠谱客的博主 洁净狗，这篇文章主要介绍Kotlin自定义View系列教程之标尺控件（选择身高、体重等）的实现，现在分享给大家，希望可以做个参考。

前言

本篇文章讲的是Kotlin 自定义view之实现标尺控件Ruler，以选择身高、体重等。开发中，当我们需要获取用户的身高和体重等信息时，如果直接让他们输入，显然体验不够好。像类似于唯品会、好轻等APP都是使用了类似于刻度尺的控件让用户滑动选择身高体重，觉得很棒。网上已有人使用Java语言实现这样的功能，但不影响我对其的学习。和往常一样，主要还是想总结一下自定义view之实现标尺控件的开发过程以及一些需要注意的地方。

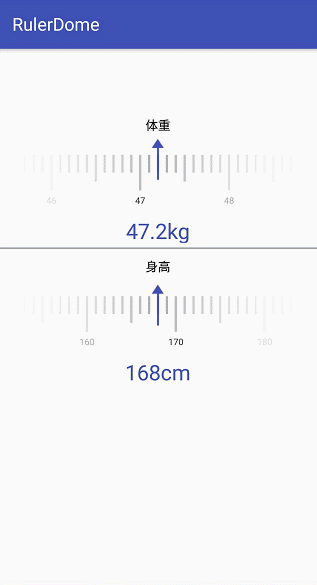

按照惯例，我们先来看看效果图

一、先总结下自定义View的步骤：

1、自定义View的属性

2、在View的构造方法中获得我们自定义的属性

3、重写onMesure

4、重写onDraw

其中onMesure方法不一定要重写，但大部分情况下还是需要重写的

二、View 的几个构造函数

1、constructor(mContext: Context)

—>java代码直接new一个RulerView实例的时候，会调用这个只有一个参数的构造函数；

2、constructor(mContext: Context, attrs: AttributeSet)

—>在默认的XML布局文件中创建的时候调用这个有两个参数的构造函数。AttributeSet类型的参数负责把XML布局文件中所自定义的属性通过AttributeSet带入到View内；

3、constructor(mContext: Context, attrs: AttributeSet,defStyleAttr:Int)

—>构造函数中第三个参数是默认的Style，这里的默认的Style是指它在当前Application或者Activity所用的Theme中的默认Style，且只有在明确调用的时候才会调用

4、constructor(mContext: Context, attrs: AttributeSet,defStyleAttr:Int,defStyleRes:Int)

—>该构造函数是在API21的时候才添加上的

三、下面我们就开始来看看代码啦

1、自定义View的属性，首先在res/values/ 下建立一个attrs.xml ， 在里面定义我们的需要用到的属性以及声明相对应属性的取值类型

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
 xmlns:app="http://schemas.android.com/apk/res-auto"
 android:layout_width="match_parent"
 android:layout_height="match_parent">

 <TextView
  android:id="@+id/tv_weight_tip"
  android:layout_width="wrap_content"
  android:layout_height="wrap_content"
  android:text="体重"
  android:textColor="@android:color/black"
  android:textSize="14dp"
  app:layout_constraintBottom_toBottomOf="parent"
  app:layout_constraintLeft_toLeftOf="parent"
  app:layout_constraintRight_toRightOf="parent"
  app:layout_constraintTop_toTopOf="parent"
  app:layout_constraintVertical_bias="0.132" />
 <RelativeLayout
  android:id="@+id/rl_weight_ruler"
  android:layout_width="match_parent"
  android:layout_height="wrap_content"
  app:layout_constraintTop_toBottomOf="@+id/tv_weight_tip"
  app:layout_constraintLeft_toLeftOf="parent"
  app:layout_constraintRight_toRightOf="parent">

  <per.lijuan.rulerdome.RulerView
   android:id="@+id/ruler_weight"
   android:layout_width="match_parent"
   android:layout_height="58dp"
   android:layout_marginTop="24dp"
   app:alphaEnable="true"
   app:lineColor="@android:color/darker_gray"
   app:lineMaxHeight="40dp"
   app:lineMidHeight="30dp"
   app:lineMinHeight="20dp"
   app:lineSpaceWidth="10dp"
   app:lineWidth="2.5dp"
   app:textColor="@android:color/black"
   app:minValue="20"
   app:maxValue="200"
   app:perValue="0.1"
   app:selectorValue="55"/>

  <ImageView
   android:layout_width="14dp"
   android:layout_height="46dp"
   android:layout_centerHorizontal="true"
   android:layout_marginTop="6dp"
   android:scaleType="fitXY"
   android:src="@mipmap/ic_arrow"/>
 </RelativeLayout>

 <TextView
  android:id="@+id/tv_weight"
  android:layout_width="wrap_content"
  android:layout_height="wrap_content"
  android:layout_marginTop="11dp"
  android:maxHeight="30sp"
  android:textColor="@color/colorPrimary"
  android:textSize="24sp"
  app:layout_constraintTop_toBottomOf="@+id/rl_weight_ruler"
  app:layout_constraintEnd_toEndOf="parent"
  app:layout_constraintStart_toStartOf="parent"/>
</android.support.constraint.ConstraintLayout>

一定要引入xmlns:app=”http://schemas.android.com/apk/res-auto” ，Android Studio中我们可以使用res-atuo命名空间,就不用在添加自定义View全类名。

3、在View的构造方法中，获得我们的自定义的样式

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
private var mMinVelocity:Int = 0
 private var mScroller: Scroller? = null//Scroller是一个专门用于处理滚动效果的工具类 用mScroller记录/计算View滚动的位置，再重写View的computeScroll()，完成实际的滚动
 private var mVelocityTracker: VelocityTracker?=null//主要用跟踪触摸屏事件（flinging事件和其他gestures手势事件）的速率。
 private var mWidth:Int = 0
 private var mHeight:Int = 0

 private var mSelectorValue=50f  // 未选择时 默认的值 滑动后表示当前中间指针正在指着的值
 private var mMaxValue=200f   // 最大数值
 private var mMinValue=100f   //最小的数值
 private var mPerValue=1f   //最小单位(如 1:表示每2条刻度差为1;0.1:表示每2条刻度差为0.1

 private var mLineSpaceWidth = 5f // 尺子刻度2条线之间的距离
 private var mLineWidth = 4f   // 尺子刻度的宽度
 private var mLineMaxHeight = 420f // 尺子刻度分为3中不同的高度。 mLineMaxHeight表示最长的那根(也就是 10的倍数时的高度)
 private var mLineMidHeight = 30f // mLineMidHeight 表示中间的高度(也就是 5 15 25 等时的高度)
 private var mLineMinHeight = 17f // mLineMinHeight 表示最短的那个高度(也就是 1 2 3 4 等时的高度)

 private var mTextMarginTop = 10f
 private var mTextSize = 30f   //尺子刻度下方数字的大小
 private var mAlphaEnable=false  // 尺子 最左边 最后边是否需要透明 `(透明效果更好点)
 private var mTextHeight = 0.toFloat()//尺子刻度下方数字的高度
 private var mTextPaint: Paint?=null // 尺子刻度下方数字(也就是每隔10个出现的数值)画笔
 private var mLinePaint: Paint?=null // 尺子刻度线的画笔

 private var mTotalLine:Int = 0  //共有多少条 刻度
 private var mMaxOffset:Int = 0  //所有刻度 共有多长
 private var mOffset:Float = 0.toFloat()// 默认状态下，mSelectorValue所在的位置 位于尺子总刻度的位置
 private var mLastX:Int = 0
 private var mMove: Int = 0
 private lateinit var mListener: OnValueChangeListener// 滑动后数值回调

 private var mLineColor:Int= Color.GRAY //刻度的颜色
 private var mTextColor:Int= Color.BLACK//文字的颜色

 constructor(mContext: Context) : super(mContext,null)

 constructor(mContext: Context, attrs: AttributeSet) : super(mContext, attrs,0)

 constructor(mContext: Context, attrs: AttributeSet,defStyleAttr:Int) : super(mContext, attrs,defStyleAttr) {
  init(mContext, attrs)
 }

 fun init(context: Context, attrs: AttributeSet){
  Log.d(TAG, "init")
  mScroller= Scroller(context)

  this.mLineSpaceWidth=myfloat(25.0f)
  this.mLineWidth=myfloat(2.0f)
  this.mLineMaxHeight=myfloat(100.0f)
  this.mLineMidHeight=myfloat(60.0f)
  this.mLineMinHeight=myfloat(40.0f)
  this.mTextHeight=myfloat(40.0f)

  val typedArray: TypedArray =context.obtainStyledAttributes(attrs,
    R.styleable.RulerView)

  mAlphaEnable= typedArray.getBoolean(R.styleable.RulerView_alphaEnable, mAlphaEnable)

  mLineSpaceWidth = typedArray.getDimension(R.styleable.RulerView_lineSpaceWidth, mLineSpaceWidth)
  mLineWidth = typedArray.getDimension(R.styleable.RulerView_lineWidth, mLineWidth)
  mLineMaxHeight = typedArray.getDimension(R.styleable.RulerView_lineMaxHeight, mLineMaxHeight)
  mLineMidHeight = typedArray.getDimension(R.styleable.RulerView_lineMidHeight, mLineMidHeight)
  mLineMinHeight = typedArray.getDimension(R.styleable.RulerView_lineMinHeight, mLineMinHeight)
  mLineColor = typedArray.getColor(R.styleable.RulerView_lineColor, mLineColor)

  mTextSize = typedArray.getDimension(R.styleable.RulerView_textSize, mTextSize)
  mTextColor = typedArray.getColor(R.styleable.RulerView_textColor, mTextColor)
  mTextMarginTop = typedArray.getDimension(R.styleable.RulerView_textMarginTop, mTextMarginTop)

  mSelectorValue = typedArray.getFloat(R.styleable.RulerView_selectorValue, 0.0f)
  mMinValue = typedArray.getFloat(R.styleable.RulerView_minValue, 0.0f)
  mMaxValue = typedArray.getFloat(R.styleable.RulerView_maxValue, 100.0f)
  mPerValue = typedArray.getFloat(R.styleable.RulerView_perValue, 0.1f)

  mMinVelocity= ViewConfiguration.get(getContext()).scaledMinimumFlingVelocity

  mTextPaint = Paint(Paint.ANTI_ALIAS_FLAG)
  mTextPaint!!.textSize = mTextSize
  mTextPaint!!.color = mTextColor
  mTextHeight = getFontHeight(mTextPaint!!)

  mLinePaint = Paint(Paint.ANTI_ALIAS_FLAG)
  mLinePaint!!.strokeWidth = mLineWidth
  mLinePaint!!.color = mLineColor
 }

我们重写了3个构造方法，在上面的构造方法中说过默认的布局文件调用的是两个参数的构造方法，所以记得让所有的构造方法调用三个参数的构造方法，然后在三个参数的构造方法中获得自定义属性。
一开始一个参数的构造方法和两个参数的构造方法是这样的：

复制代码
1
2
3
constructor(mContext: Context) : super (mContext)

 constructor(mContext: Context, attrs: AttributeSet?) : super(mContext, attrs)

有一点要注意的是super应该改成this，然后让一个参数的构造方法引用两个参数的构造方法，两个参数的构造方法引用三个参数的构造方法，代码如下：

复制代码
1
2
3
4
5
6
7
constructor(mContext: Context) : this(mContext,null)

 constructor(mContext: Context, attrs: AttributeSet?) : this(mContext, attrs!!,0)

 constructor(mContext: Context, attrs: AttributeSet,defStyleAttr:Int) : super(mContext, attrs,defStyleAttr) {
  init(mContext, attrs)
 }

4、重写onDraw方法

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
override fun onDraw(canvas: Canvas) {
  super.onDraw(canvas)
  var left: Float
  var height: Float
  var value: String
  var alpha = 0
  var scale: Float
  val srcPointX = mWidth / 2
  for (i in 0 until mTotalLine) {
   left = srcPointX.toFloat() + mOffset + i * mLineSpaceWidth

   if (left < 0 || left > mWidth) {
    continue //先画默认值在正中间，左右各一半的view。多余部分暂时不画(也就是从默认值在中间，画旁边左右的刻度线)
   }

   if (i % 10 == 0) {
    height = mLineMaxHeight
   } else if (i % 5 == 0) {
    height = mLineMidHeight
   } else {
    height = mLineMinHeight
   }
   if (mAlphaEnable) {
    scale = 1 - Math.abs(left - srcPointX) / srcPointX
    alpha = (255f * scale * scale).toInt()

    mLinePaint!!.setAlpha(alpha)
   }
   canvas.drawLine(left, 0f, left, height, mLinePaint)

   if (i % 10 == 0) {
    value = (mMinValue + i * mPerValue / 10).toInt().toString()
    if (mAlphaEnable) {
     mTextPaint!!.alpha = alpha
    }
    canvas.drawText(value, left - mTextPaint!!.measureText(value) / 2,
      height + mTextMarginTop + mTextHeight, mTextPaint) // 在为整数时,画 数值
   }
  }
 }

View的绘制流程是从ViewRoot的performTravarsals方法开始的，经过measure、layout和draw三个过程才能最终将一个View绘制出来，其中：

测量——onMeasure()：用来测量View的宽和高来决定View的大小
布局——onLayout()：用来确定View在父容器ViewGroup中的放置位置
绘制——onDraw()：负责将View绘制在屏幕上

5、重写onTouchEvent方法

onTouchEvent()是View自带的接口，Android系统提供了默认的实现，用于处理触摸事件。当我们对标尺控件向左向右滑动时，此方法就会被调用。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
override fun onTouchEvent(event: MotionEvent): Boolean {
    Log.d(TAG, "onTouchEvent")

    val action = event.action
    val xPosition = event.x.toInt()

    if (mVelocityTracker == null) {
      mVelocityTracker = VelocityTracker.obtain()
    }
    mVelocityTracker!!.addMovement(event)

    when (action) {
      MotionEvent.ACTION_DOWN -> {
        mScroller!!.forceFinished(true)
        mLastX = xPosition
        mMove = 0
      }
      MotionEvent.ACTION_MOVE -> {
        mMove = mLastX - xPosition
        changeMoveAndValue()
      }
      MotionEvent.ACTION_UP, MotionEvent.ACTION_CANCEL -> {
        countMoveEnd()
        countVelocityTracker()
        return false
      }
      else -> {
      }
    }

    mLastX = xPosition
    return true
  }

现在我把完整的代码贴出来

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
package per.lijuan.rulerdome

import android.content.Context
import android.content.res.TypedArray
import android.graphics.Canvas
import android.graphics.Color
import android.graphics.Paint
import android.util.AttributeSet
import android.util.Log
import android.view.MotionEvent
import android.view.VelocityTracker
import android.view.View
import android.view.ViewConfiguration
import android.widget.Scroller

/**
 * Created by juan on 2018/5/11.
 */
class RulerView: View {
  private val TAG : String = "RulerView"

  private var mMinVelocity:Int = 0
  private var mScroller: Scroller? = null//Scroller是一个专门用于处理滚动效果的工具类  用mScroller记录/计算View滚动的位置，再重写View的computeScroll()，完成实际的滚动
  private var mVelocityTracker: VelocityTracker?=null//主要用跟踪触摸屏事件（flinging事件和其他gestures手势事件）的速率。
  private var mWidth:Int = 0
  private var mHeight:Int = 0

  private var mSelectorValue=50f   // 未选择时 默认的值 滑动后表示当前中间指针正在指着的值
  private var mMaxValue=200f     // 最大数值
  private var mMinValue=100f     //最小的数值
  private var mPerValue=1f      //最小单位(如 1:表示每2条刻度差为1;0.1:表示每2条刻度差为0.1

  private var mLineSpaceWidth = 5f  // 尺子刻度2条线之间的距离
  private var mLineWidth = 4f     // 尺子刻度的宽度
  private var mLineMaxHeight = 420f  // 尺子刻度分为3中不同的高度。 mLineMaxHeight表示最长的那根(也就是 10的倍数时的高度)
  private var mLineMidHeight = 30f  // mLineMidHeight 表示中间的高度(也就是 5 15 25 等时的高度)
  private var mLineMinHeight = 17f  // mLineMinHeight 表示最短的那个高度(也就是 1 2 3 4 等时的高度)

  private var mTextMarginTop = 10f
  private var mTextSize = 30f     //尺子刻度下方数字的大小
  private var mAlphaEnable=false    // 尺子 最左边 最后边是否需要透明 `(透明效果更好点)
  private var mTextHeight = 0.toFloat()//尺子刻度下方数字的高度
  private var mTextPaint: Paint?=null  // 尺子刻度下方数字(也就是每隔10个出现的数值)画笔
  private var mLinePaint: Paint?=null  // 尺子刻度线的画笔

  private var mTotalLine:Int = 0    //共有多少条 刻度
  private var mMaxOffset:Int = 0    //所有刻度 共有多长
  private var mOffset:Float = 0.toFloat()// 默认状态下，mSelectorValue所在的位置 位于尺子总刻度的位置
  private var mLastX:Int = 0
  private var mMove: Int = 0
  private lateinit var mListener: OnValueChangeListener// 滑动后数值回调

  private var mLineColor:Int= Color.GRAY //刻度的颜色
  private var mTextColor:Int= Color.BLACK//文字的颜色

  constructor(mContext: Context) : this(mContext,null)

  constructor(mContext: Context, attrs: AttributeSet?) : this(mContext, attrs!!,0)

  constructor(mContext: Context, attrs: AttributeSet,defStyleAttr:Int) : super(mContext, attrs,defStyleAttr) {
    init(mContext, attrs)
  }

  fun init(context: Context, attrs: AttributeSet){
    Log.d(TAG, "init")
    mScroller= Scroller(context)

    this.mLineSpaceWidth=myfloat(25.0f)
    this.mLineWidth=myfloat(2.0f)
    this.mLineMaxHeight=myfloat(100.0f)
    this.mLineMidHeight=myfloat(60.0f)
    this.mLineMinHeight=myfloat(40.0f)
    this.mTextHeight=myfloat(40.0f)

    val typedArray: TypedArray =context.obtainStyledAttributes(attrs,
        R.styleable.RulerView)

    mAlphaEnable= typedArray.getBoolean(R.styleable.RulerView_alphaEnable, mAlphaEnable)

    mLineSpaceWidth = typedArray.getDimension(R.styleable.RulerView_lineSpaceWidth, mLineSpaceWidth)
    mLineWidth = typedArray.getDimension(R.styleable.RulerView_lineWidth, mLineWidth)
    mLineMaxHeight = typedArray.getDimension(R.styleable.RulerView_lineMaxHeight, mLineMaxHeight)
    mLineMidHeight = typedArray.getDimension(R.styleable.RulerView_lineMidHeight, mLineMidHeight)
    mLineMinHeight = typedArray.getDimension(R.styleable.RulerView_lineMinHeight, mLineMinHeight)
    mLineColor = typedArray.getColor(R.styleable.RulerView_lineColor, mLineColor)

    mTextSize = typedArray.getDimension(R.styleable.RulerView_textSize, mTextSize)
    mTextColor = typedArray.getColor(R.styleable.RulerView_textColor, mTextColor)
    mTextMarginTop = typedArray.getDimension(R.styleable.RulerView_textMarginTop, mTextMarginTop)

    mSelectorValue = typedArray.getFloat(R.styleable.RulerView_selectorValue, 0.0f)
    mMinValue = typedArray.getFloat(R.styleable.RulerView_minValue, 0.0f)
    mMaxValue = typedArray.getFloat(R.styleable.RulerView_maxValue, 100.0f)
    mPerValue = typedArray.getFloat(R.styleable.RulerView_perValue, 0.1f)

    mMinVelocity= ViewConfiguration.get(getContext()).scaledMinimumFlingVelocity

    mTextPaint = Paint(Paint.ANTI_ALIAS_FLAG)
    mTextPaint!!.textSize = mTextSize
    mTextPaint!!.color = mTextColor
    mTextHeight = getFontHeight(mTextPaint!!)

    mLinePaint = Paint(Paint.ANTI_ALIAS_FLAG)
    mLinePaint!!.strokeWidth = mLineWidth
    mLinePaint!!.color = mLineColor
  }

  private fun myfloat(paramFloat:Float):Float{
    return 0.5f+paramFloat*1.0f
  }

  private fun getFontHeight(paint: Paint):Float{
    val fm = paint.fontMetrics
    return fm.descent - fm.ascent
  }

  /**
   * 设置默认的参数
   * @param selectorValue 未选择时 默认的值 滑动后表示当前中间指针正在指着的值
   * @param minValue  最大数值
   * @param maxValue  最小的数值
   * @param per  最小单位(如1:表示每2条刻度差为1;0.1:表示每2条刻度差为0.1;其中身高mPerValue为1,体重mPerValue 为0.1)
   */
  fun setValue(selectorValue: Float, minValue: Float, maxValue: Float, per: Float) {
    this.mSelectorValue = selectorValue
    this.mMaxValue = maxValue
    this.mMinValue = minValue
    this.mPerValue = per * 10.0f
    this.mTotalLine = ((mMaxValue * 10 - mMinValue * 10) / mPerValue).toInt() + 1


    mMaxOffset = (-(mTotalLine - 1) * mLineSpaceWidth).toInt()
    mOffset = (mMinValue - mSelectorValue) / mPerValue * mLineSpaceWidth * 10f
    Log.d(TAG, "mOffset:" + mOffset + ",mMaxOffset:" + mMaxOffset
        + ",mTotalLine:" + mTotalLine)
    invalidate()
    visibility = View.VISIBLE
  }

  fun setOnValueChangeListener(listener: OnValueChangeListener) {
    mListener = listener
  }

  override fun onSizeChanged(w: Int, h: Int, oldw: Int, oldh: Int) {

    super.onSizeChanged(w, h, oldw, oldh)
    if (w > 0 && h > 0) {
      mWidth = w
      mHeight = h
    }
  }

  override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    var left: Float
    var height: Float
    var value: String
    var alpha = 0
    var scale: Float
    val srcPointX = mWidth / 2
    for (i in 0 until mTotalLine) {
      left = srcPointX.toFloat() + mOffset + i * mLineSpaceWidth

      if (left < 0 || left > mWidth) {
        continue //先画默认值在正中间，左右各一半的view。多余部分暂时不画(也就是从默认值在中间，画旁边左右的刻度线)
      }

      if (i % 10 == 0) {
        height = mLineMaxHeight
      } else if (i % 5 == 0) {
        height = mLineMidHeight
      } else {
        height = mLineMinHeight
      }
      if (mAlphaEnable) {
        scale = 1 - Math.abs(left - srcPointX) / srcPointX
        alpha = (255f * scale * scale).toInt()

        mLinePaint!!.setAlpha(alpha)
      }
      canvas.drawLine(left, 0f, left, height, mLinePaint)

      if (i % 10 == 0) {
        value = (mMinValue + i * mPerValue / 10).toInt().toString()
        if (mAlphaEnable) {
          mTextPaint!!.alpha = alpha
        }
        canvas.drawText(value, left - mTextPaint!!.measureText(value) / 2,
            height + mTextMarginTop + mTextHeight, mTextPaint)  // 在为整数时,画 数值
      }
    }
  }

  override fun onTouchEvent(event: MotionEvent): Boolean {
    Log.d(TAG, "onTouchEvent")

    val action = event.action
    val xPosition = event.x.toInt()

    if (mVelocityTracker == null) {
      mVelocityTracker = VelocityTracker.obtain()
    }
    mVelocityTracker!!.addMovement(event)

    when (action) {
      MotionEvent.ACTION_DOWN -> {
        mScroller!!.forceFinished(true)
        mLastX = xPosition
        mMove = 0
      }
      MotionEvent.ACTION_MOVE -> {
        mMove = mLastX - xPosition
        changeMoveAndValue()
      }
      MotionEvent.ACTION_UP, MotionEvent.ACTION_CANCEL -> {
        countMoveEnd()
        countVelocityTracker()
        return false
      }
      else -> {
      }
    }

    mLastX = xPosition
    return true
  }

  private fun countVelocityTracker() {
    Log.d(TAG, "countVelocityTracker")
    mVelocityTracker!!.computeCurrentVelocity(1000) //初始化速率的单位
    val xVelocity = mVelocityTracker!!.xVelocity //当前的速度
    if (Math.abs(xVelocity) > mMinVelocity) {
      mScroller!!.fling(0, 0, xVelocity.toInt(), 0, Integer.MIN_VALUE, Integer.MAX_VALUE, 0, 0)
    }
  }

  /**
   * 滑动结束后，若是指针在2条刻度之间时，改变mOffset 让指针正好在刻度上。
   */
  private fun countMoveEnd() {
    mOffset -= mMove.toFloat()
    if (mOffset <= mMaxOffset) {
      mOffset = mMaxOffset.toFloat()
    } else if (mOffset >= 0) {
      mOffset = 0f
    }

    mLastX = 0
    mMove = 0

    mSelectorValue = mMinValue + Math.round(Math.abs(mOffset) * 1.0f / mLineSpaceWidth) * mPerValue / 10.0f
    mOffset = (mMinValue - mSelectorValue) * 10.0f / mPerValue * mLineSpaceWidth

    notifyValueChange()
    postInvalidate()
  }

  /**
   * 滑动后的操作
   */
  private fun changeMoveAndValue() {
    mOffset -= mMove.toFloat()

    if (mOffset <= mMaxOffset) {
      mOffset = mMaxOffset.toFloat()
      mMove = 0
      mScroller!!.forceFinished(true)
    } else if (mOffset >= 0) {
      mMove = 0
      mScroller!!.forceFinished(true)
    }
    mSelectorValue = mMinValue + Math.round(Math.abs(mOffset) * 1.0f / mLineSpaceWidth) * mPerValue / 10.0f


    notifyValueChange()
    postInvalidate()
  }

  private fun notifyValueChange() {
    if (null != mListener) {
      mListener.onValueChange(mSelectorValue)
    }
  }

  /**
   * 滑动后的回调
   */
  interface OnValueChangeListener{
    fun onValueChange(value: Float)
  }

  override fun computeScroll() {
    Log.d(TAG, "computeScroll")
    super.computeScroll()
    if (mScroller!!.computeScrollOffset()) {//mScroller.computeScrollOffset()返回true表示滑动还没有结束
      if (mScroller!!.currX == mScroller!!.finalX) {
        countMoveEnd()
      } else {
        val xPosition = mScroller!!.currX
        mMove = mLastX - xPosition
        changeMoveAndValue()
        mLastX = xPosition
      }
    }
  }
}

在页面中，我们要给自定义的标尺设置默认的参数：未选择时默认的值、最大数值、最小的数值以及最小单位

复制代码
1
2
3
4
5
6
7
8
//体重的view
    mWeightRuler!!.setOnValueChangeListener(object : RulerView.OnValueChangeListener {
      override fun onValueChange(value: Float) {
        weight = value
        mTvWeight!!.text = weight.toString() + "kg"
      }
    })
    mWeightRuler!!.setValue(55f, 20f, 200f, 0.1f)

参考资料：

https://github.com/panacena/RuleView

源码下载

总结

以上就是这篇文章的全部内容了，希望本文的内容对大家的学习或者工作具有一定的参考学习价值，如果有疑问大家可以留言交流，谢谢大家对靠谱客的支持。

最后

以上就是洁净狗最近收集整理的关于Kotlin自定义View系列教程之标尺控件（选择身高、体重等）的实现的全部内容，更多相关Kotlin自定义View系列教程之标尺控件（选择身高、体重等）内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(152)

相关文章

activity全屏实现沉浸式效果,并且单独触摸不会弹出虚拟按键的方法
activity全屏实现沉浸式效果,并且单独触摸不会弹出虚拟按键的方法
自定义View系列之kotlin绘制手势设置温度控件的方法
自定义View系列之kotlin绘制手势设置温度控件的方法
Android自定义弹窗提醒控件使用详解
Android自定义弹窗提醒控件使用详解
Android dialog 去除虚拟按键的解决方法
Android dialog 去除虚拟按键的解决方法
Kotlin自定义View系列教程之标尺控件（选择身高、体重等）的实现
Kotlin自定义View系列教程之标尺控件（选择身高、体重等）的实现
Android实现九宫格手势解锁
Android实现九宫格手势解锁
android底层去掉虚拟按键的实例讲解
android底层去掉虚拟按键的实例讲解
Android自定义Drawable之在Drawable中部指定透明区域方法示例
Android自定义Drawable之在Drawable中部指定透明区域方法示例

评论列表共有 0 条评论

立即
投稿
返回
顶部
