随着两周前RX VEGA64显卡的发布,AMD反攻高端游戏显卡市场的战役已经发起了第一次冲锋,它的问世改变了AMD在高端显卡市场缺少存在感的尴尬。不过高端显卡布局不是一蹴而就的,AMD推出的VEGA64风冷、水冷显卡覆盖的是4000、5000+元市场,对战的也是GTX 1080、GTX 1080 Ti级别的显卡,AMD还需要一款拳头产品跟GTX 1070显卡竞争,这便是今天的RX VEGA56显卡。
迪兰 RX VEGA56
从上代的GTX 970到现在的GTX 1070,NVIDIA GeForce显卡中x70系列都深受游戏玩家欢迎,原因不外乎性能足够好(1080p通吃无悬念),同时显卡售价、温度、功耗控制得当,这些显卡最显著的优点就是各方面均衡,没有明显短板,这也是打造出游戏玩家满意的显卡的基础。
1、VEGA56和VEGA64之间的关系
AMD的VEGA64显卡我们之前测试中已经指出它的问题在于功耗偏高,成本也居高不下。对VEGA56来说,它的核心规模做了阉割,减少了8组CU单元,同时降至了频率,TDP功耗从之前300W以上降至210W,那么这一改变能不能帮助VEGA56显卡实现功耗、温度、噪音等方面的平衡而打造出一个属于AMD的爆款显卡呢?
要想回答这个问题,那就来看看我们今天的评测吧。
AMD RX VEG56显卡简介:
AMD RX VEGA56显卡的架构就不详细介绍了,可以参考我们之前的RX VEGA64首发评测,它也是基于AMD VEGA 10核心的,不过之前的两款显卡是完整版的64组CU单元、4096个流处理器单元,RX VEGA56则是56组CU单元,3584个流处理器单元,同时GPU核心频率、显存频率也有所下降,详细规格如下所示:
RX VEGA 参数大对比
|
|||
显卡 | RX VEGA64 水冷版 | RX VEGA64 | RX VEGA56 |
架构 | Vega(GCN 5.0) | Vega(GCN 5.0) | Vega(GCN 5.0) |
核心型号 | Vega10 | Vega10 | Vega10 |
晶体管数 | 125亿 | 125亿 | 125亿 |
制程工艺 | 14纳米 | 14纳米 | 14纳米 |
流处理器 | 4096 | 4096 | 3584 |
纹理单元 | 256 | 256 | 224 |
ROPs | 64 | 64 | 64 |
浮点运算 | 13.7TFLOPS | 12.66TFLOPS | 10.5TFLOPS |
显存容量 | 8GB | 8GB | 8GB |
显存类型 | HBM2 | HBM2 | HBM2 |
显存位宽 | 2048bit | 2048bit | 2048bit |
显存带宽 | 484GB/s | 484GB/s | 410GB/s |
核心频率 | 1406-1677MHz | 1247-1546MHz | 1156-1471MHz |
显存频率 | 1890MHz | 1890MHz | 1600MHz |
TDP | 345W | 295W | 210W |
外接供电 | 8+8Pin | 8+8Pin | 8+8Pin |
VEGA56和VEGA64是由相同的Vega10核心屏蔽而来,流处理器数量从原来的4096阉割为3584,核心频率和显存频率略微下调,其他参数都是一样的了,所以如果散热条件一样的情况下,基本上能根据上述参数大概估算出VEGA56和VEGA64之间的性能比例了。
由于频率的下调和流处理器的减少,使得VEGA56的整体TDP下降了许多,只有210W了,也算是架构不变的情况下降低功耗的有效方法了。
理论参数看完了,接下来看看拆解,我们拿到手的显卡是来自迪兰的公版VEGA56。
2、迪兰VEGA56赏析与拆解
AMD RX VEG56显卡赏析&拆解:
迪兰 RX VEGA56
迪兰 RX VEGA64

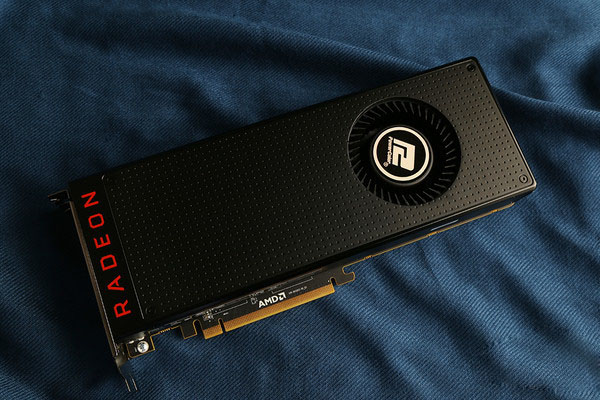

公版VEGA56的外观和VEGA64是完全一样的,所以可以初步推测是通过软屏蔽而来,也就是说还是有一定的可能性把VEGA56开核为VEGA64的...这套路AMD是相当会玩的。

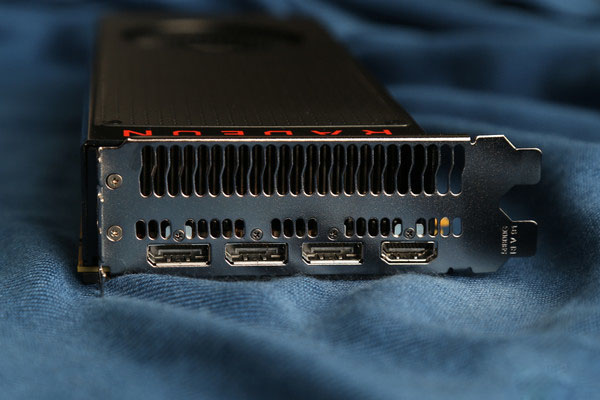

显示输出接口
输出接口方面配置了3×DP 1.4接口和1×HDMI 2.0b接口,分辨率可以上到8K 60Hz,并且支持最新的HDR。
8+8Pin供电接口
210W的TDP,公版8+8Pin,稳。
显卡顶部
灯效开关
在背板处有灯效选项开关,不过把的尺寸有点小,不借助点小工具不容易开闭。
拆解部分:

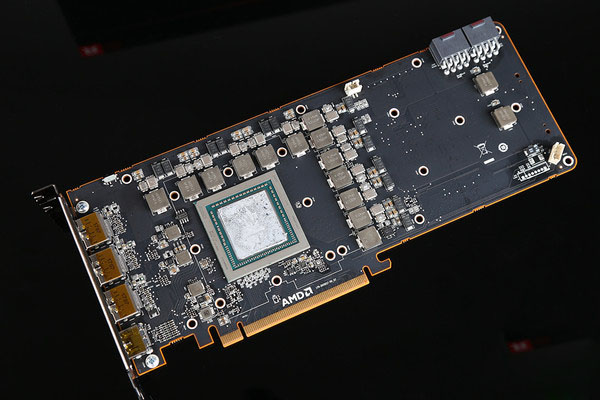

VEGA56 PCB
VEGA64 PCB
无论从哪个角度看,两块PCB的设计、布局、用料都是一模一样的,因此VEGA56开核的可能性就非常高了,起码公版批次和早期的非公版批次都基本上会是这样的设计。

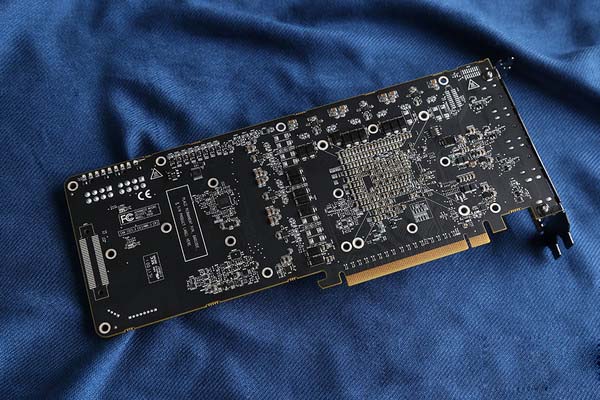

PCB板背面

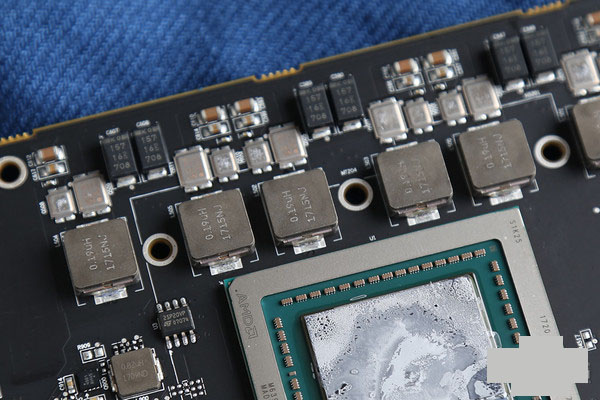

使用了HBM2显存的显卡和其他显卡还是有很明显的不同的,GPU四周并没有显存颗粒,取而代之的是四周的电感贴片。HBM2显存是和GPU封装在一起的,这样能大大缩短GPU和显存的物理位置,从而降低延迟、提升效率和带宽。
拆解小结:公版VEGA56和公版VEGA64的外观、PCB都完全相同,因此显然是软屏蔽而来能开核的可能性非常高,就看AMD愿不愿意把VBIOS放出来了。
