外观模式

装饰者模式

适配器模式

外观模式

外观模式提供了一个统一的接口，用来访问子系统中的一群接口。

类型：结构型

使用场景：当子系统越来越复杂的时候，增加外观模式可以提供简单调用接口。构建多层系统结构的时候，利用外观对象作为每层的入口，简化层间调用。

优点：简化调用过程，无需深入了解子系统，防止带来风险。减少系统以来，松散耦合。更好的划分访问层次。符合迪米特法则。

缺点：增加、扩展子系统的行为容易引入风险。不符合开闭原则。

例子：

复制代码

1
2
3
4
5
6
7
8
9
10
11
public class Goods {
    private String name;

    public Goods(String name) {
        this.name = name;
    }

    public String getName() {
        return name;
    }
}

复制代码

1
2
3
4
5
6
public class OrderService {
    public boolean isAvailable(Goods goods){
        System.out.println("商品：" + goods.getName() + "，库存校验通过，下单成功");
        return true;
    }
}

复制代码

1
2
3
4
5
6
public class PaymentService {
    public boolean pay(Goods goods){
        System.out.println("支付" + goods.getName() + "成功");
        return true;
    }
}

复制代码

1
2
3
4
5
6
7
public class ShippingService {
    public String shipGoods(Goods goods){
        System.out.println(goods + "进入物流系统");
        String orderNum = "101";
        return orderNum;
    }
}

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
public class StoreService {
    private OrderService orderService;
    private PaymentService paymentService;
    private ShippingService shippingService;

    public void setOrderService(OrderService orderService) {
        this.orderService = orderService;
    }

    public void setPaymentService(PaymentService paymentService) {
        this.paymentService = paymentService;
    }

    public void setShippingService(ShippingService shippingService) {
        this.shippingService = shippingService;
    }

    public void goodsSell(Goods goods){
        if(orderService.isAvailable(goods)){
            if(paymentService.pay(goods)){
                String shippingNum = shippingService.shipGoods(goods);
                System.out.println("下单成功，订单号：" + shippingNum);
            }
        }
    }
}

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
public class Test {
    public static void main(String[] args) {
        Goods goods = new Goods("衣服");
        StoreService storeService = new StoreService();

        storeService.setOrderService(new OrderService());
        storeService.setPaymentService(new PaymentService());
        storeService.setShippingService(new ShippingService());

        storeService.goodsSell(goods);
    }
}

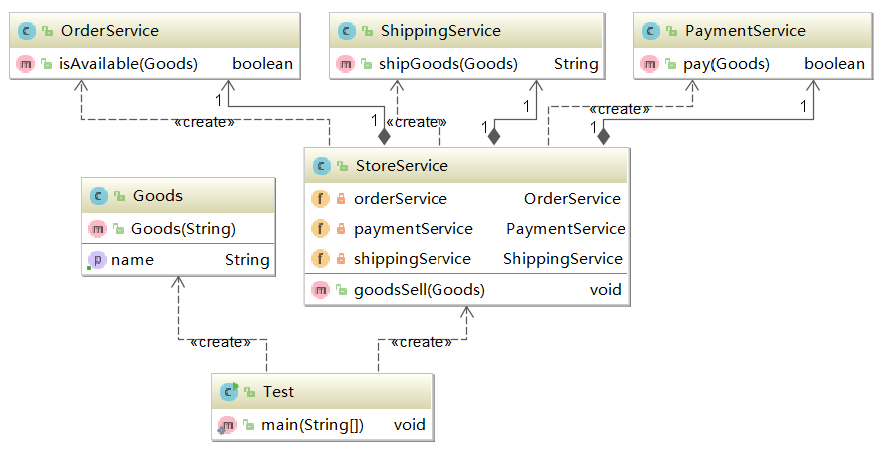

看下类图

事实上这种方式并不符合外观模式，对于外观模式，应用层只需要和StoreService关联就好，不需要跟其他Service关联，而这里在应用层也创建了其他service，所以需要调整一下代码

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
public class StoreService {
    private OrderService orderService = new OrderService();
    private PaymentService paymentService = new PaymentService();
    private ShippingService shippingService = new ShippingService();

    public void goodsSell(Goods goods){
        if(orderService.isAvailable(goods)){
            if(paymentService.pay(goods)){
                String shippingNum = shippingService.shipGoods(goods);
                System.out.println("下单成功，订单号：" + shippingNum);
            }
        }
    }
}

复制代码

1
2
3
4
5
6
7
public class Test {
    public static void main(String[] args) {
        Goods goods = new Goods("衣服");
        StoreService storeService = new StoreService();
        storeService.goodsSell(goods);
    }
}

再看类图

这样才符合外观模式。

用到设计模式的源码：

Configuration#newMetaObject主要看其被调用的方法，调用方法想要一个MetaObject，只需要调Configuration这个方法就好，而不需要直接和MetaObject有关系。

装饰者模式

在不改变原油对象的基础上，将功能附加到对象上。提供了比继承更有弹性的替代方案（扩展原有对象功能）。

我们通常使用继承进行扩展，但如果扩展的功能种类繁多，那就会生成很多子类来增加系统的复杂性。并且使用继承扩展，必须可预见这些功能。

类型：结构型

使用场景：扩展一个类的功能或给一个类添加附加职责。动态给一个兑现更添加功能，这些功能可以再动态撤销。

优点：是继承的有力补充，比继承灵活，不改变原有对象的情况下给一个对象扩展功能。通过使用不同的装饰类以及这些装饰类的排列组合，可以实现不同的效果。符合开闭原则。

缺点：会出现更多代码，更多的对象，增加系统复杂性。动态或多层装饰会更复杂。

例子：

复制代码

1
2
3
4
5
6
7
8
public class Cake {
    protected String getName(){
        return "蛋糕";
    }
    protected int price(){
        return 10;
    }
}

复制代码

1
2
3
4
5
6
7
8
9
10
11
public class MangoCake extends Cake{
    @Override
    public String getName() {
        return "芒果" + super.getName();
    }

    @Override
    public int price() {
        return super.price() + 5;
    }
}

复制代码

1
2
3
4
5
6
7
8
9
10
11
public class MangoAppleCake extends MangoCake {
    @Override
    public String getName() {
        return "苹果" + super.getName();
    }

    @Override
    public int price() {
        return super.price() + 6;
    }
}

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
public class Test {
    public static void main(String[] args) {
        Cake cake = new Cake();
        System.out.println(cake.getName() + "，价格：" + cake.price());

        cake = new MangoCake();
        System.out.println(cake.getName() + "，价格：" + cake.price());

        cake = new MangoAppleCake();
        System.out.println(cake.getName() + "，价格：" + cake.price());
    }
}

这种写法对于扩展来说非常困难，蛋糕有各种各样的，如果我还想要别的种类，那还要加更多的类，更麻烦，于是用装饰者模式试试：

复制代码

1
2
3
4
public abstract class AbstractCake {
    protected abstract String getName();
    protected abstract int price();
}

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public class AbstractDecorator extends AbstractCake {
    private AbstractCake aCake;

    public AbstractDecorator(AbstractCake aCake) {
        this.aCake = aCake;
    }

    @Override
    protected String getName() {
        return this.aCake.getName();
    }

    @Override
    protected int price() {
        return this.aCake.price();
    }
}

复制代码

1
2
3
4
5
6
7
8
public class Cake extends AbstractCake {
    protected String getName(){
        return "蛋糕";
    }
    protected int price(){
        return 10;
    }
}

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public class Apple extends AbstractDecorator {
    public Apple(AbstractCake aCake) {
        super(aCake);
    }

    @Override
    protected String getName() {
        return "苹果" + super.getName();
    }

    @Override
    protected int price() {
        return super.price() + 6;
    }
}

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public class Mango extends AbstractDecorator{
    public Mango(AbstractCake aCake) {
        super(aCake);
    }

    @Override
    public String getName() {
        return "芒果" + super.getName();
    }

    @Override
    public int price() {
        return super.price() + 5;
    }
}

复制代码

1
2
3
4
5
6
7
8
9
public class Test {
    public static void main(String[] args) {
        AbstractCake cake = new Cake();
        cake = new Mango(cake);
        cake = new Mango(cake);
        cake = new Apple(cake);
        System.out.println(cake.getName() + "，价格：" + cake.price());
    }
}

再看下类图：

用这种方式，可以很自由的选择加什么东西，扩展起来也更方便。

用到设计模式的源码：

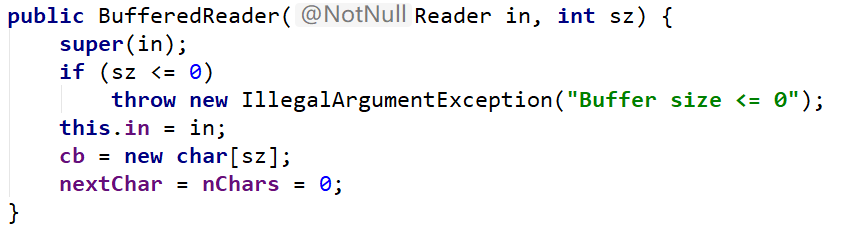

BufferedReader继承Reader，并且用in来构建BufferedReader

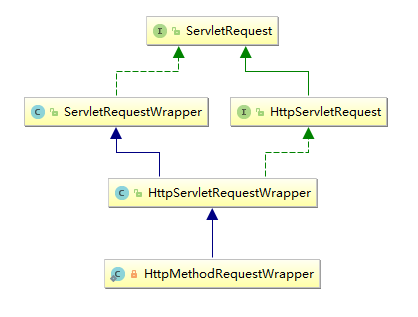

ServletRequest

直接看类图：

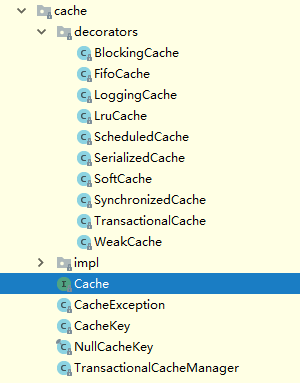

mybatis中的Cache

上面decorators中的类都是cache的装饰类，可以自己去看看。

适配器模式

将一个类的接口（被适配者）转换成客户期望的另一个接口（目标）。使原本不兼容的类可以一起工作。

类型：结构型

使用场景：已经存在的类的方法和需求不匹配时（方法和结果相同或相似）。不是软件设计阶段考虑的设计模式，而是随着软件维护，由于不同产品、不同厂家造成功能类似而接口不相同的情况下的解决方案。

优点：能提高类的透明性和复用性，现有的类复用但不需要改变。目标类和适配器类解耦，提高程序的扩展性。符合开闭原则。

缺点：在编写过程中要全面考虑，可能会在增加系统的复杂性。增加系统代码的可读难度。

例子：

类适配器模式：通过集成获取被适配者的方法，并修改为自己的实现。

复制代码

1
2
3
4
5
public class Adaptee {
    public void adapteeRequest(){
        System.out.println("被适配者的方法");
    }
}

复制代码

1
2
3
public interface Target {
    void request();
}

复制代码

1
2
3
4
5
6
public class ConcreteTarget implements Target {
    @Override
    public void request() {
        System.out.println("ConcreteTarget目标方法");
    }
}

复制代码

1
2
3
4
5
6
public class Adapter extends Adaptee implements Target {
    @Override
    public void request() {
        super.adapteeRequest();
    }
}

复制代码

1
2
3
4
5
6
7
8
9
10
public class Test {
    public static void main(String[] args) {
        Target target = new ConcreteTarget();
        target.request();

        Target adapterTarget = new Adapter();
        adapterTarget.request();
    }

}

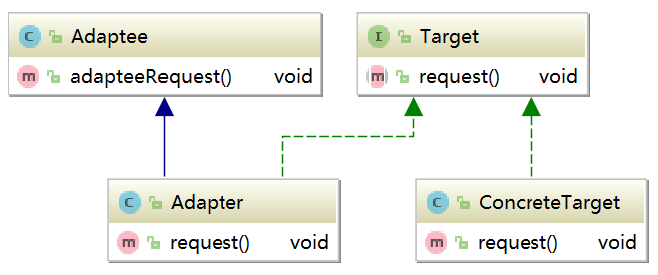

类图：

目标方法通过Target的接口，Target通过Adapter移交给了被适配者（Adaptee）

对象适配器模式

一个场景：电源适配器，从220v交流电转换为手机可用的5v直流电

复制代码

1
2
3
4
5
6
7
public class AC220 {
    public int outputAC220V(){
        int output = 220;
        System.out.println("输入交流电" + output + "V");
        return output;
    }
}

复制代码

1
2
3
public interface DC5 {
    int outputDC5V();
}

复制代码

1
2
3
4
5
6
7
8
9
10
11
public class PowerAdapter implements DC5 {
    private AC220 ac220 = new AC220();

    @Override
    public int outputDC5V() {
        int adapterInput = ac220.outputAC220V();
        int adapterOutput = adapterInput / 44;
        System.out.println("使用适配器，输入" + adapterInput + "，输出" + adapterOutput);
        return adapterOutput;
    }
}

复制代码

1
2
3
4
5
6
public class Test {
    public static void main(String[] args) {
        DC5 dc5 = new PowerAdapter();
        dc5.outputDC5V();
    }
}

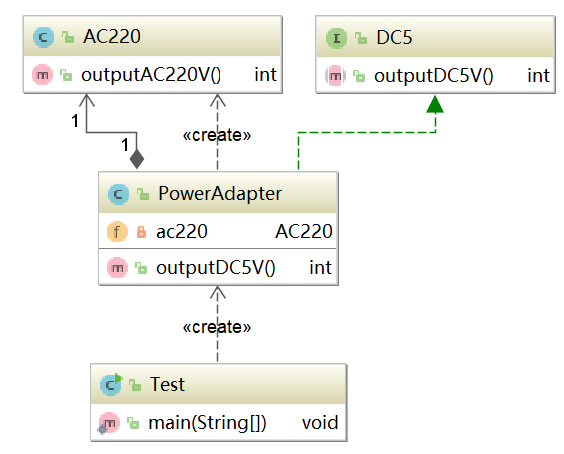

类图：

用到设计模式的源码：

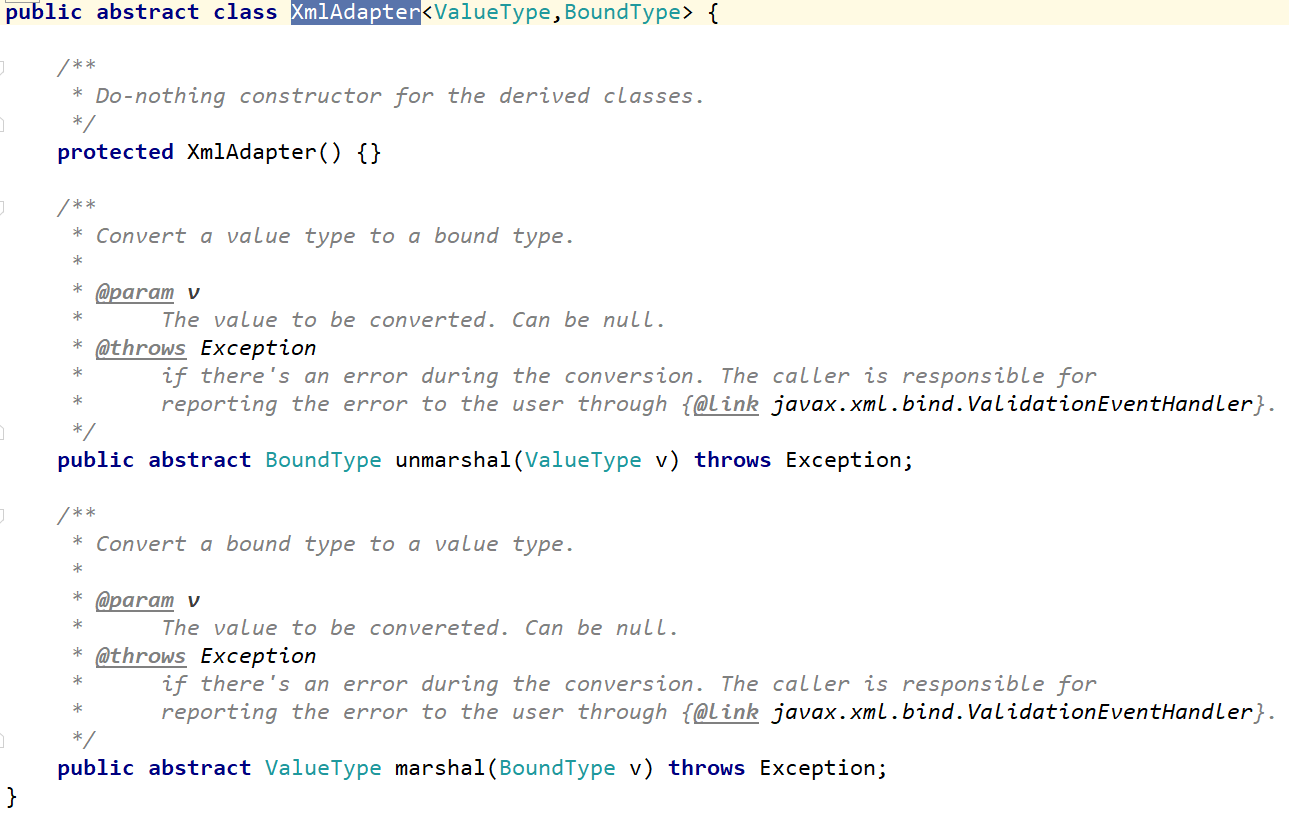

例如XmlAdapter

xml读取的一个抽象类，用的时候继承这个类并实现相关接口

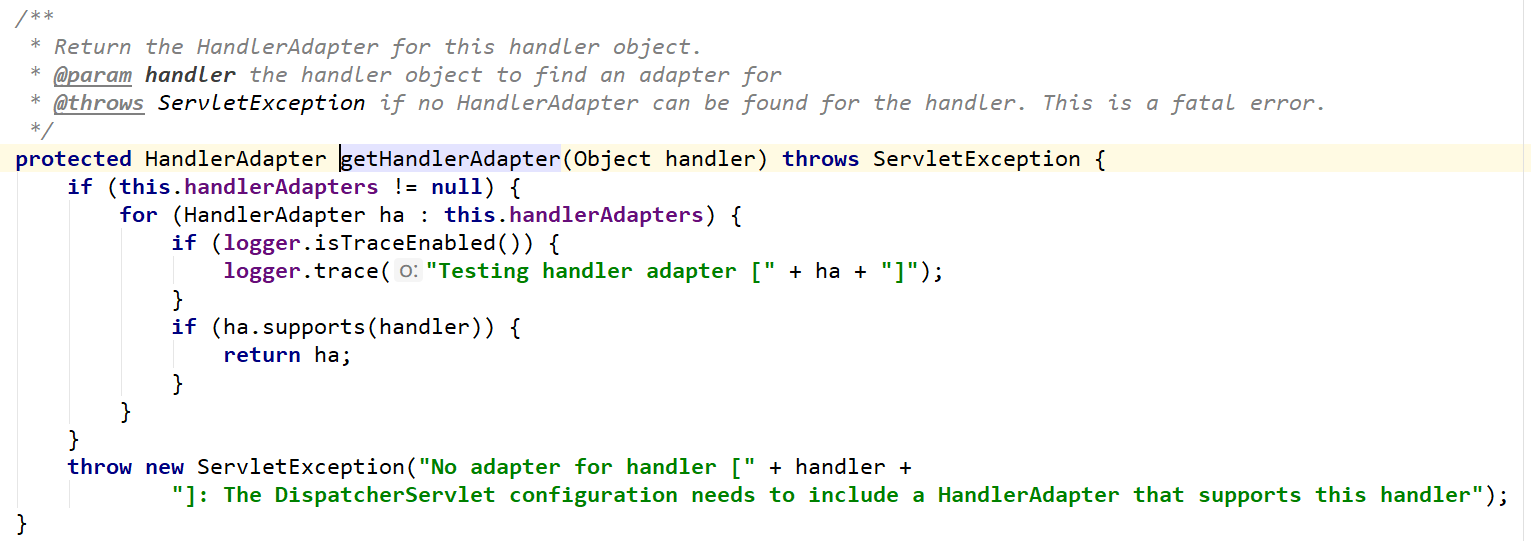

其实适配器模式在spring启动配置时经常用到，我们在之前springboot的源码分析中也可以见到大量的Adapter，DispatcherServlet#doDispatch中

因为会传入若干handler，那也有若干适配器与他匹配，适配器实现HandlerAdapter接口。
