我是靠谱客的博主健康水池，这篇文章主要介绍NETDMIS5.0 在特征测点之间插入安全平面2023，现在分享给大家，希望可以做个参考。

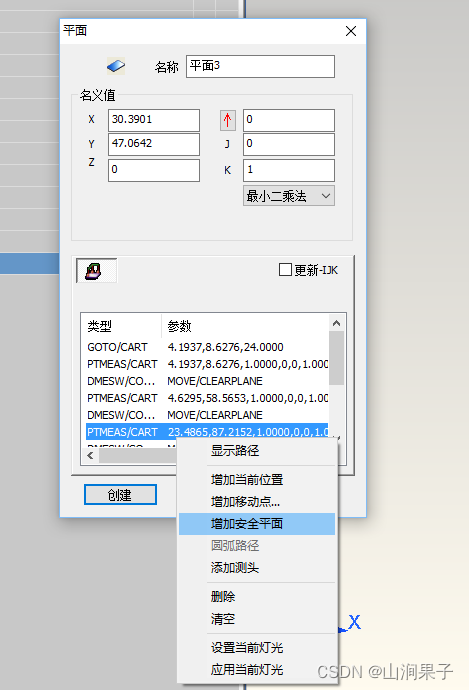

NETDMIS5.激活安全平⾯，⼿动编程可以在特征测点之间插入安全平面。

特征中各点间如有障碍物可以⽤移动安全平⾯或移动点来避开

在这里插入图片描述

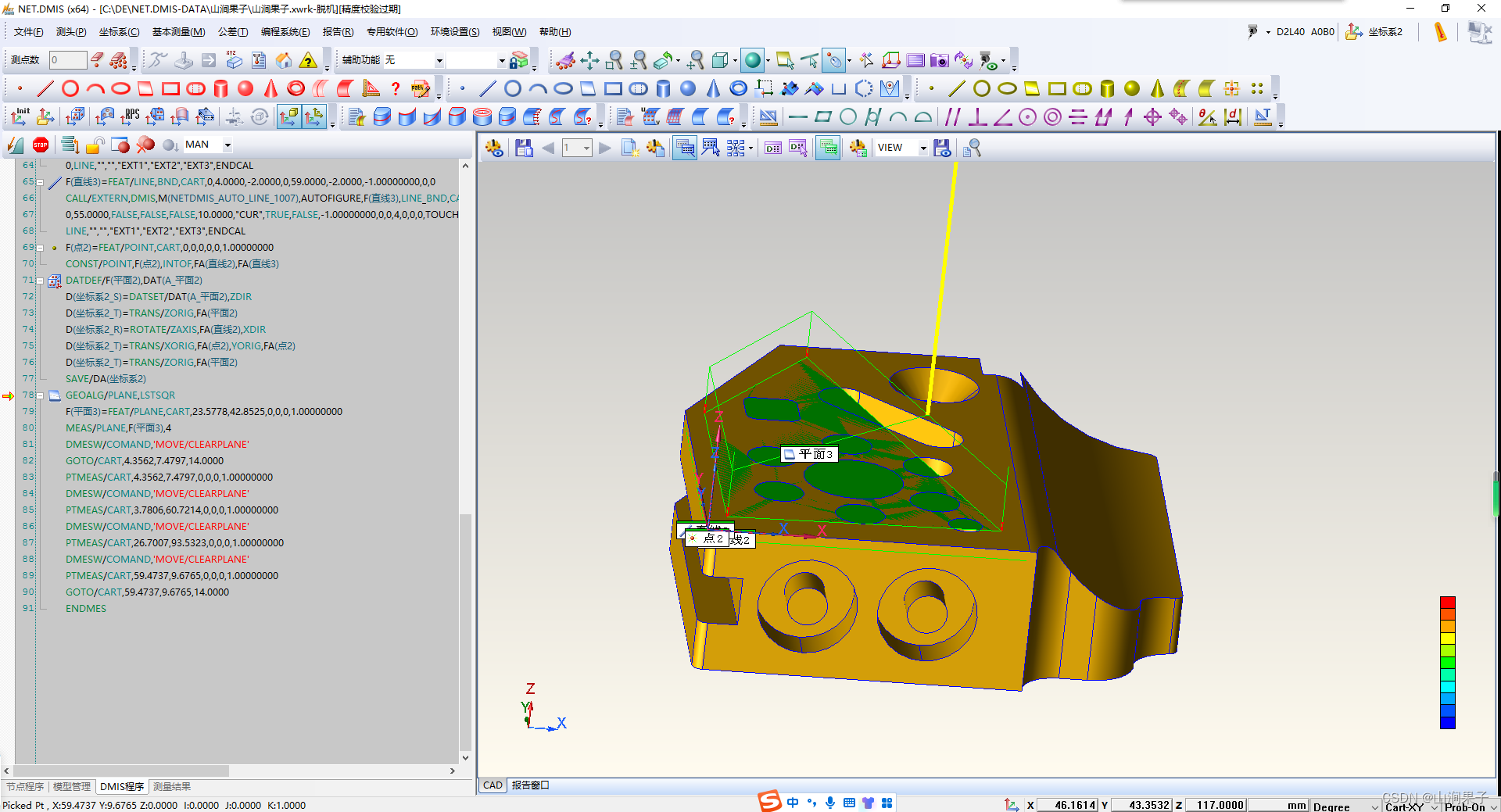

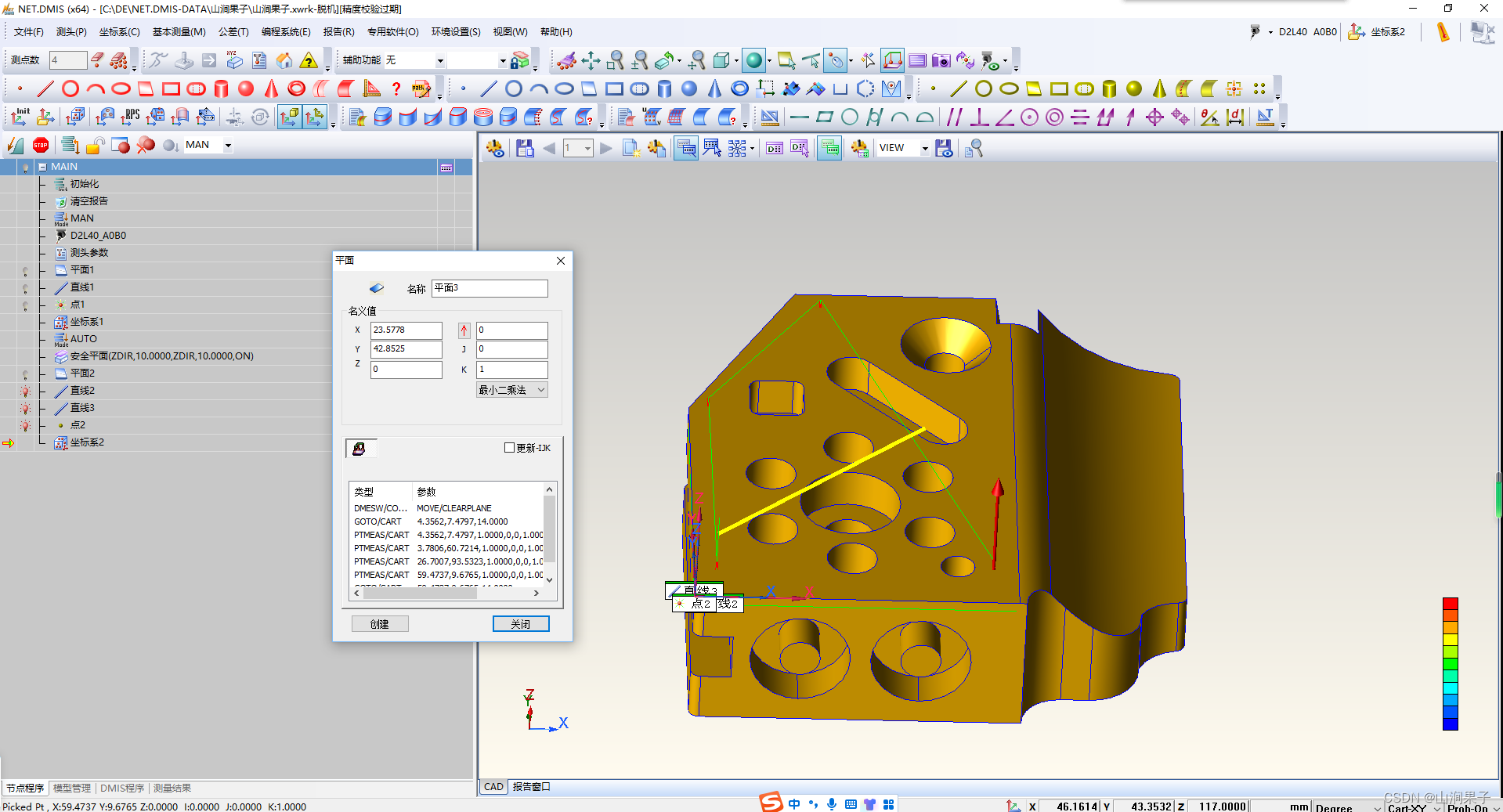

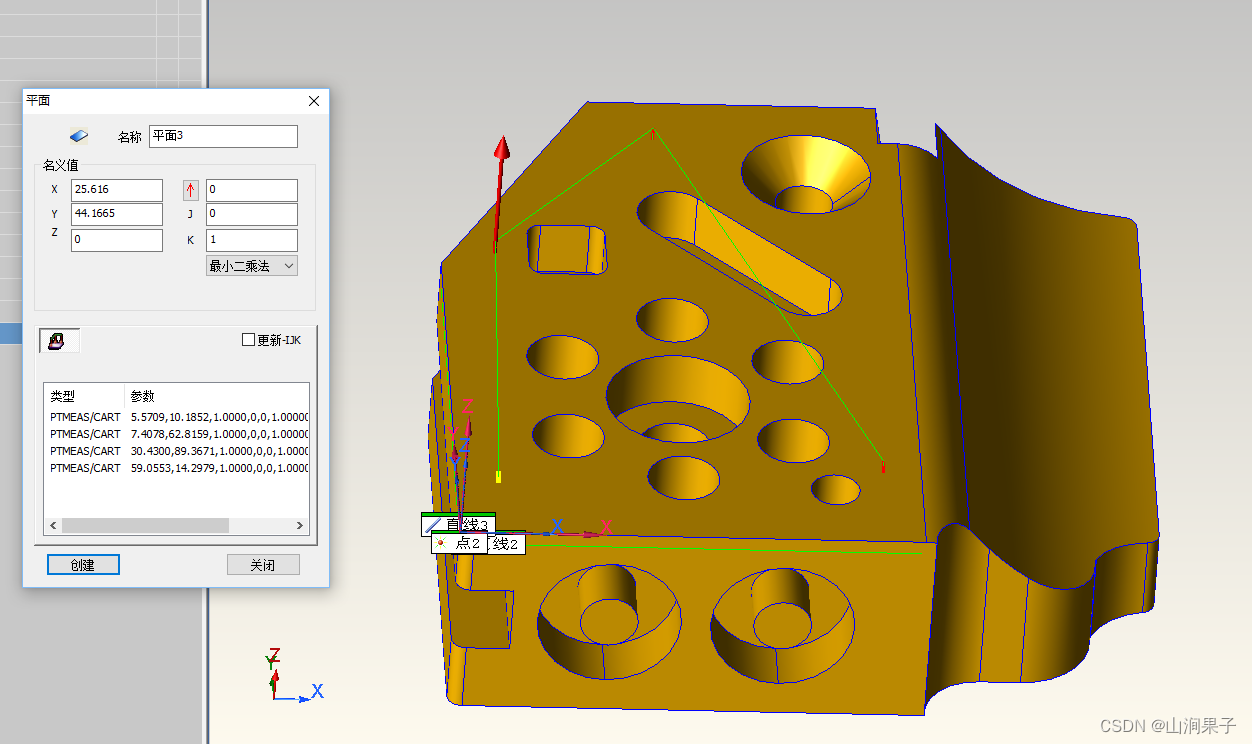

安全平面，圆弧路径，测头角度等如下图所示，该功能适用于手动采点自学习过程中测量一个元素测量中间需要变换角度或增加圆弧运动或安全平面的元素。

在这里插入图片描述

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
GEOALG/PLANE,LSTSQR
F(平面3)=FEAT/PLANE,CART,23.5778,42.8525,0,0,0,1.00000000
MEAS/PLANE,F(平面3),4
DMESW/COMAND,'MOVE/CLEARPLANE'
GOTO/CART,4.3562,7.4797,14.0000
PTMEAS/CART,4.3562,7.4797,0,0,0,1.00000000
DMESW/COMAND,'MOVE/CLEARPLANE'
PTMEAS/CART,3.7806,60.7214,0,0,0,1.00000000
DMESW/COMAND,'MOVE/CLEARPLANE'
PTMEAS/CART,26.7007,93.5323,0,0,0,1.00000000
DMESW/COMAND,'MOVE/CLEARPLANE'
PTMEAS/CART,59.4737,9.6765,0,0,0,1.00000000
GOTO/CART,59.4737,9.6765,14.0000
ENDMES
