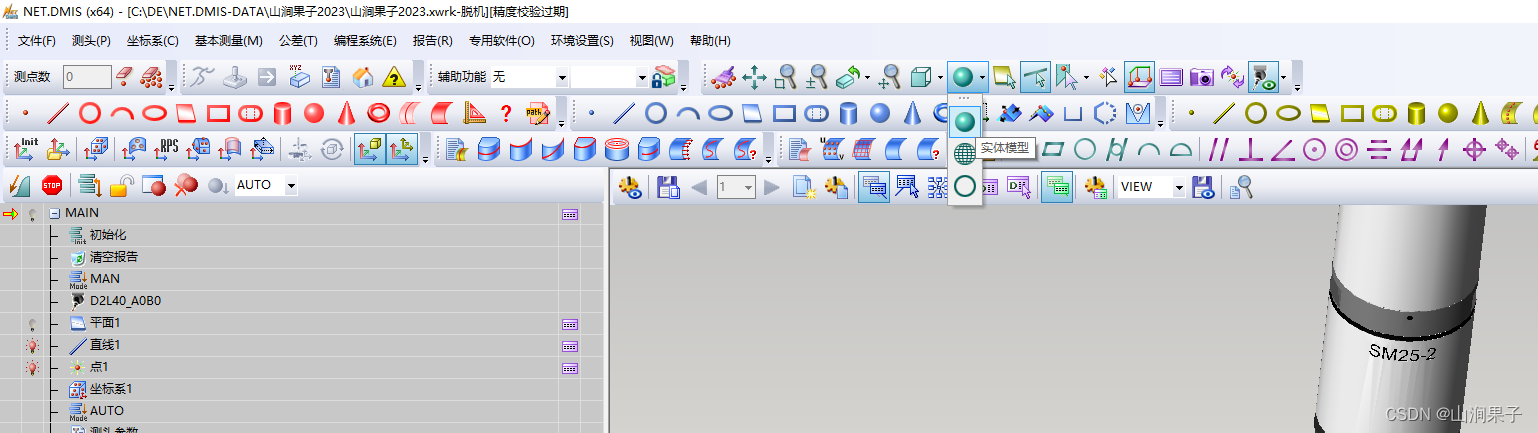

NETDMIS5.0提供了碰撞测试的功能,方便了用户在在软件中自动模拟测量的实际过程,检测编辑的程序在运行时是否会发生碰撞。进行碰撞测试时应确保“图形显示”窗口以“实体模式”显示零件模型。

在这里插入图片描述

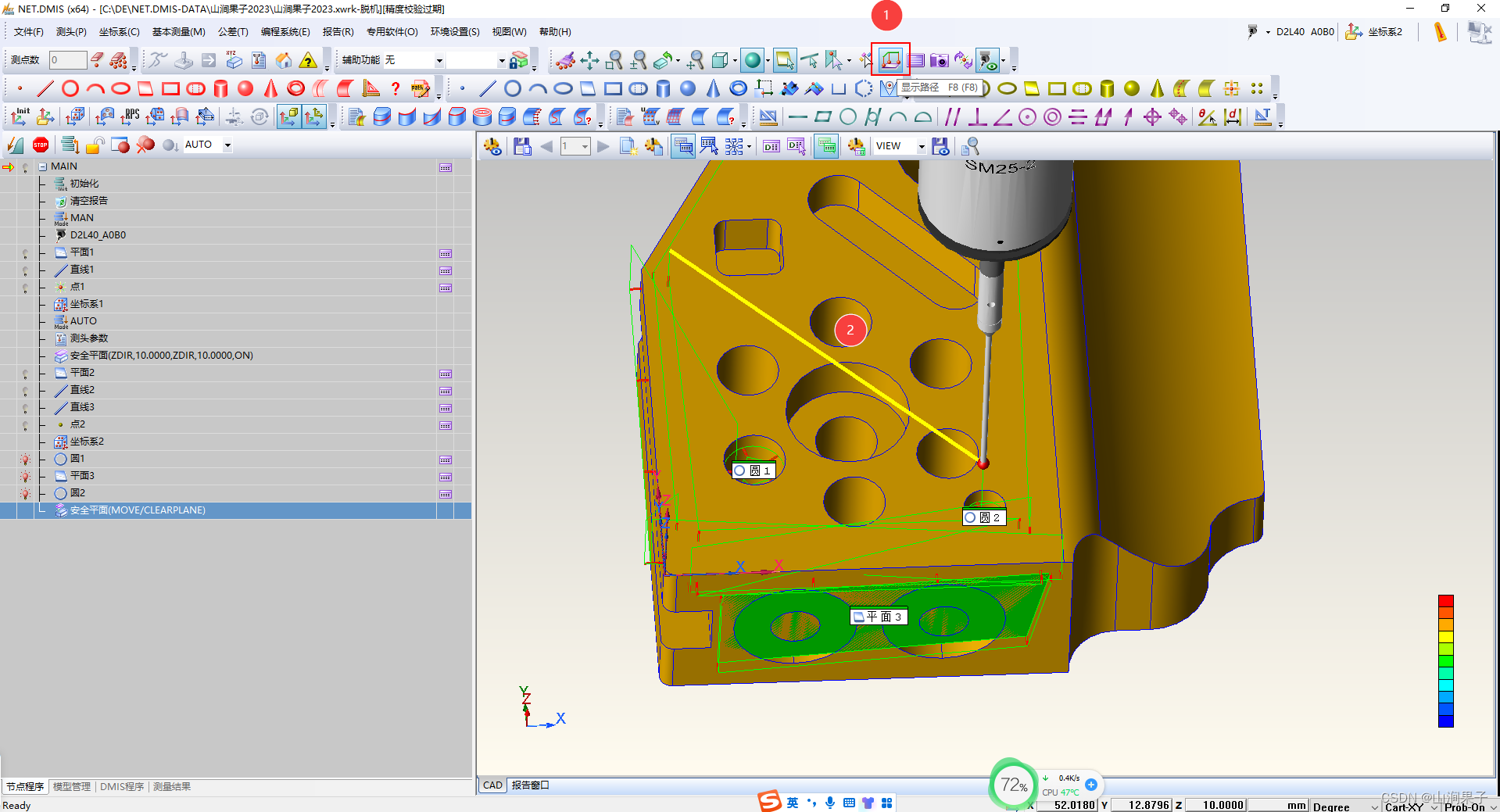

如图所示,脱机编写了测量圆-面-圆的程序,对程序进行碰撞测试。

在这里插入图片描述

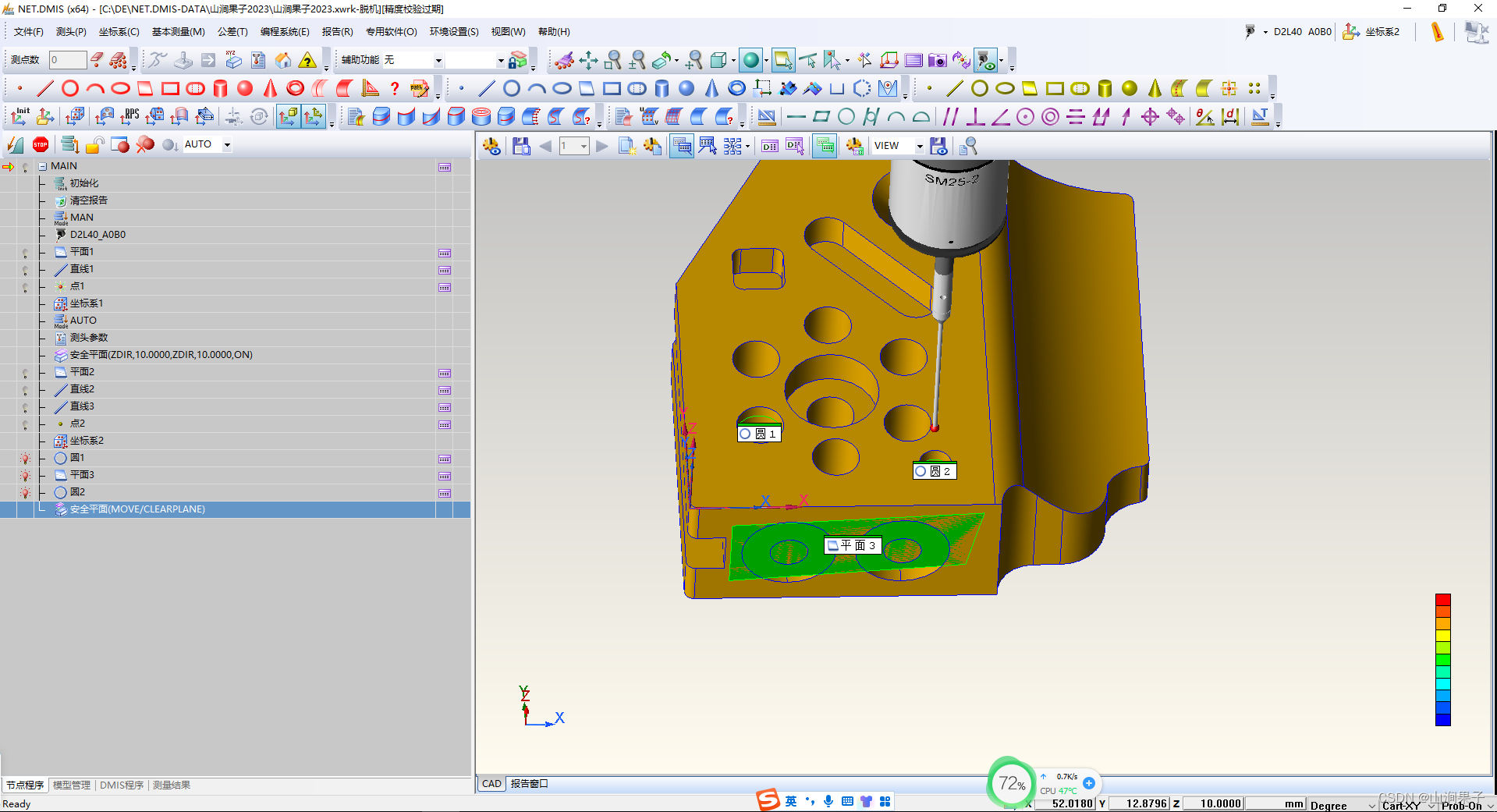

1、显示路径线, NETDMIS5.0 会在“图形显示”窗口内显示测头的路径线;

在这里插入图片描述

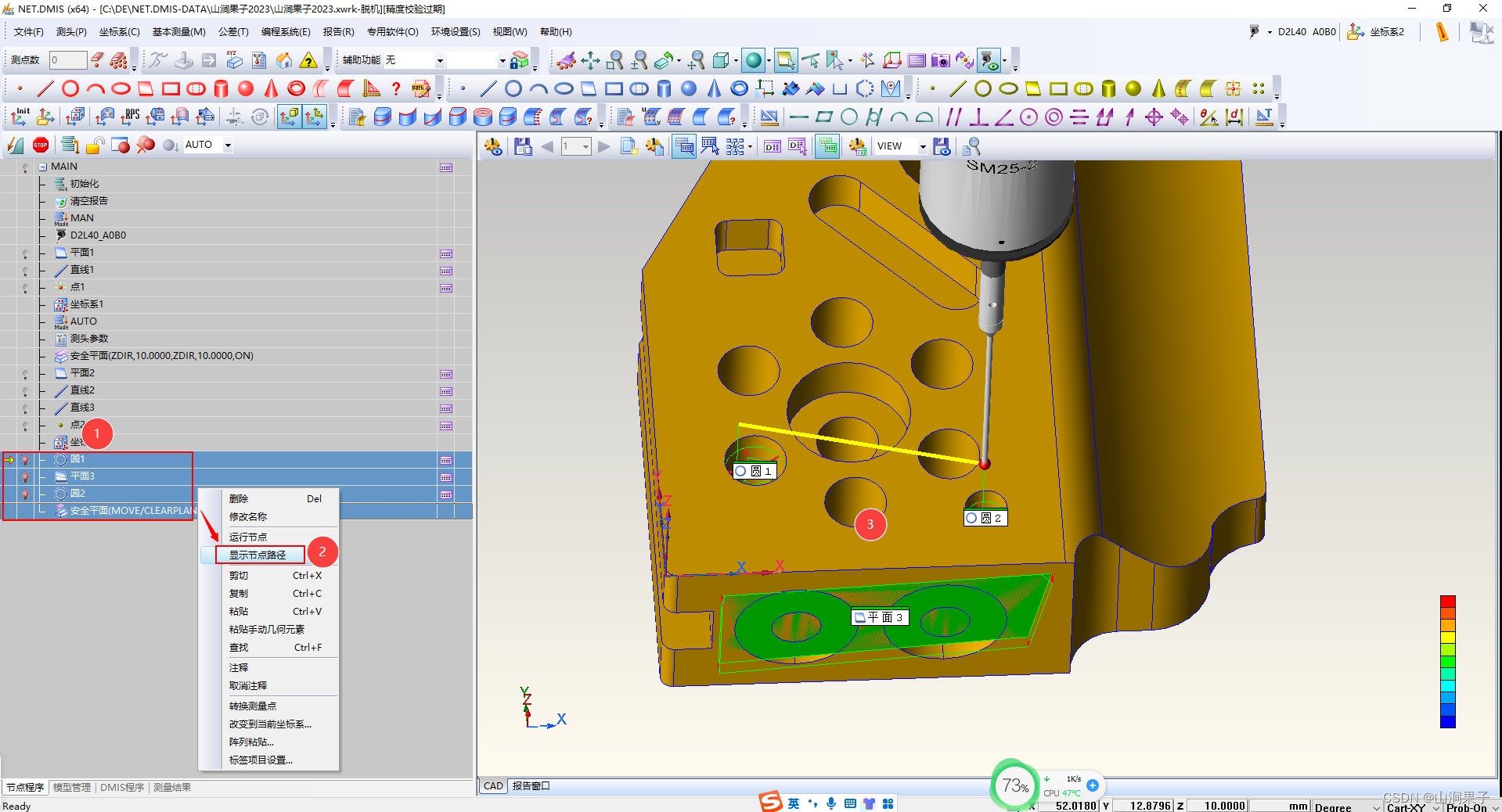

或者只显示这3个元素路径:
在这里插入图片描述
2、编程系统—碰撞检测

主要用在脱机编程时( 即在 CAD 上编程), 检查程序路径是否正常, 有无碰撞情况, 方便修改, 避免联机运行时发生异常碰撞。

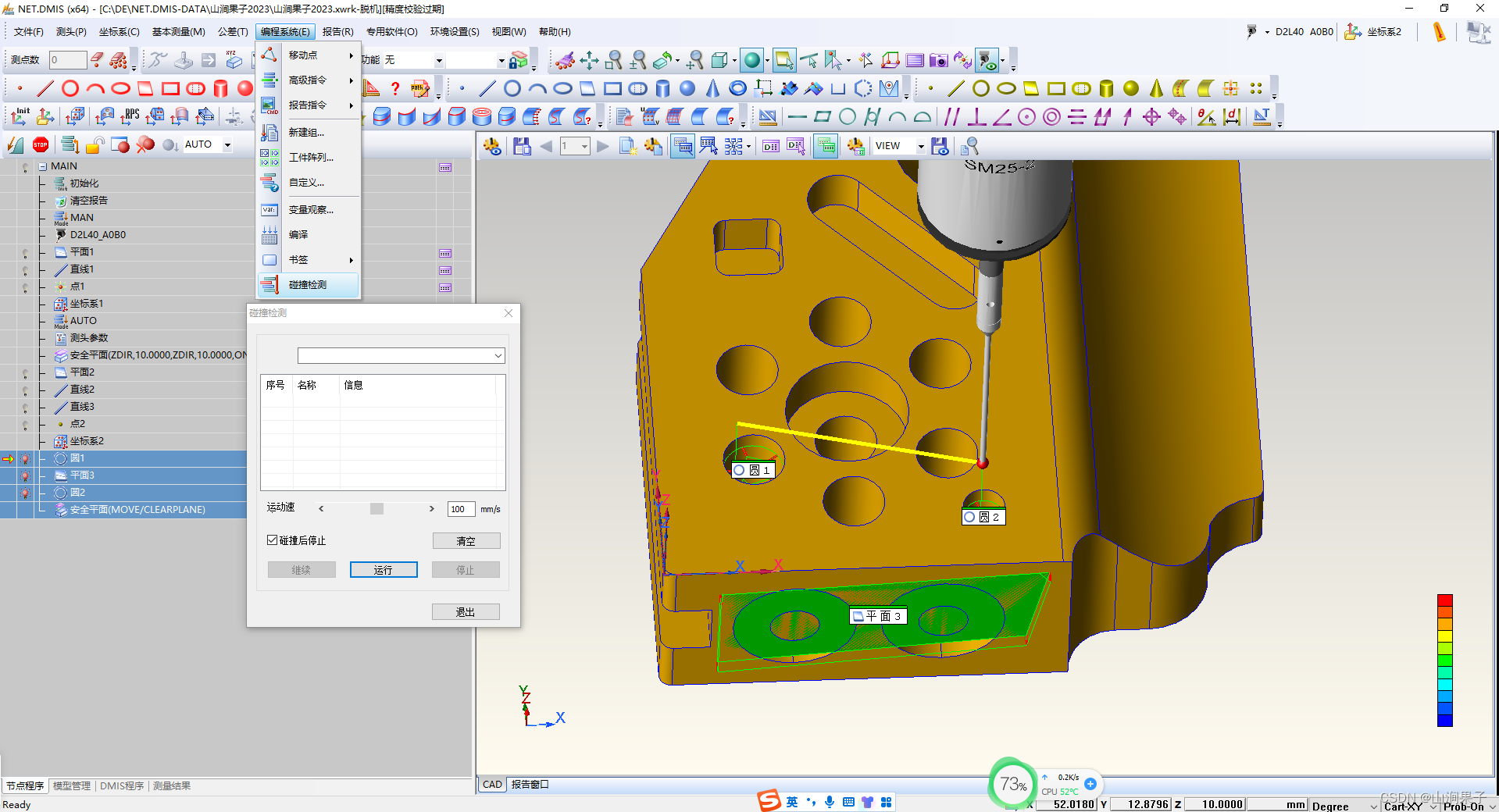

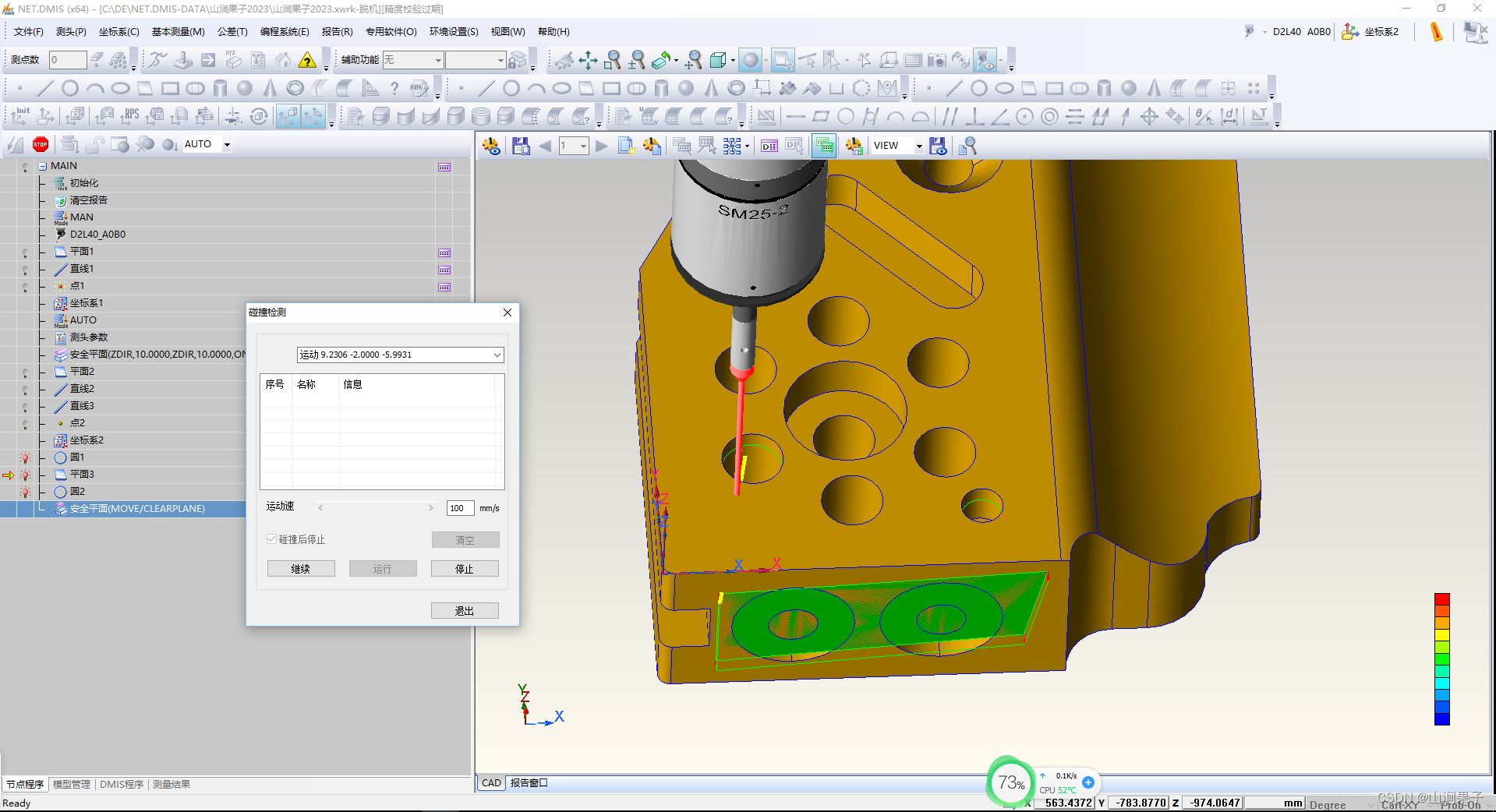

编程完成后, 点击【 编程系统】 →【 碰撞检测】 弹出如下对话框:点击“ 运行”, 程序脱机运行, CAD 窗口可看到测头运行动画, 碰撞位置节点名称显示在对话框中。

在这里插入图片描述

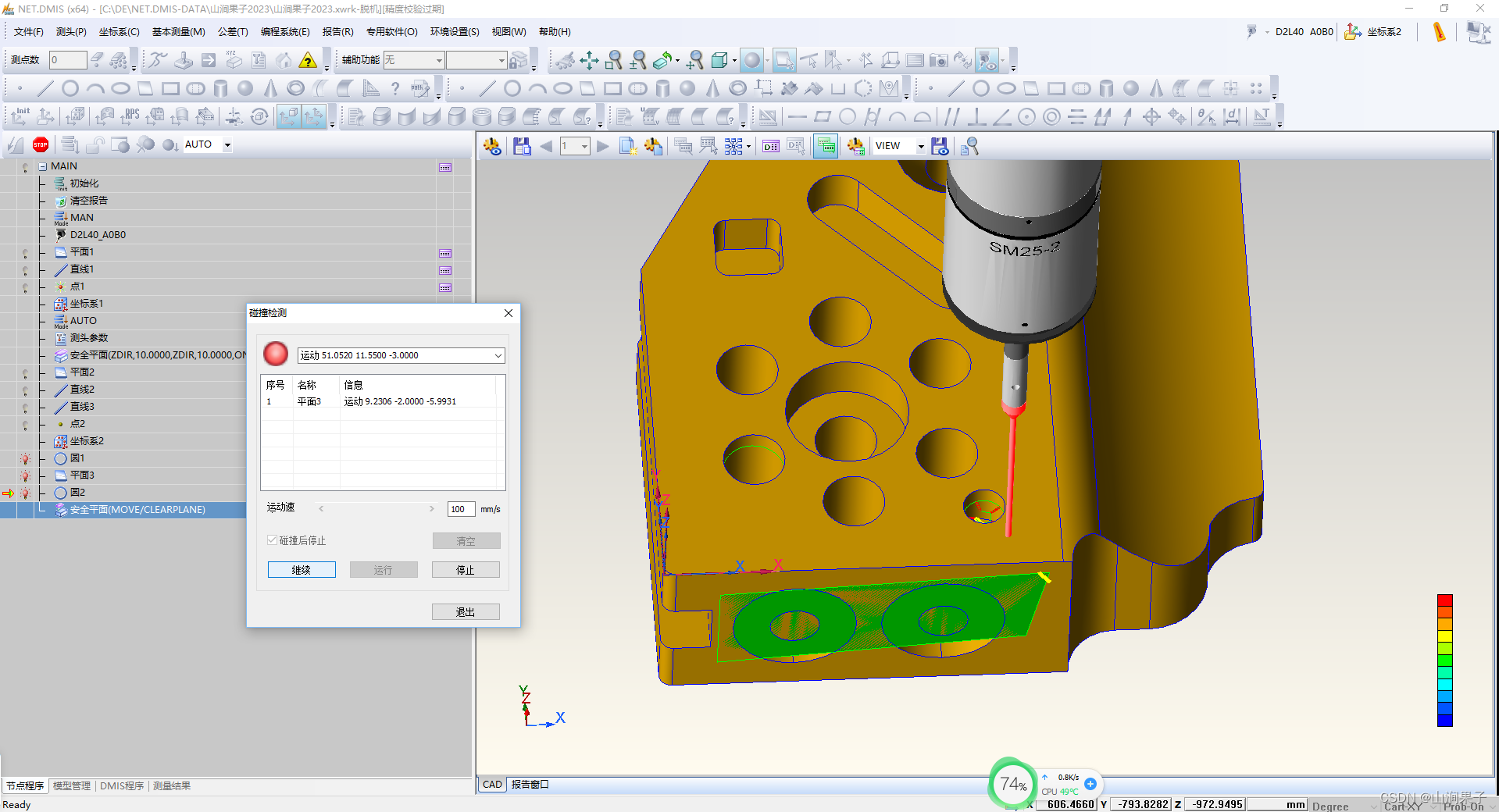

若勾选“ 碰撞后停止” 则碰撞检测过程中发生碰撞后, 测头停止运行, 点击“ 继续” 再向下继续执行。

注意: 未装配测头时, “ 碰撞检测” 功能无法正常使用。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
$$ NET_DMIS_20160720 $$ MADE IN DE 2023-2-10 14:10:20 INCLUD/DMIS,'NET_DMIS_DEFINES.DMI' INCLUD/DMIS,'VARDEFINE' DMESW/COMAND,'PROBE_VAL/INIT' UNITS/MM,ANGDEC D(MACHINE)=DATSET/MCS DMESW/COMAND,'COORDSYS/ALIGN' WKPLAN/XYPLAN PRCOMP/ON PRCOMP/ON FEDRAT/POSVEL,MMPS,300.0000 ACLRAT/POSACL,MMPSS,100.0000 FEDRAT/MESVEL,MMPS,20.0000 ACLRAT/MESACL,MMPSS,100.0000 SNSET/RETRCT,2.0000 SNSET/SEARCH,5.0000 SNSET/APPRCH,2.0000 DMESW/COMAND,'SNSET/MANRETRCT,2.0000' DMESW/COMAND,'REPORT/CLEAR' MODE/MAN DID(D2L40)=DEVICE/STOR,'D2L40' OPEN/DID(D2L40),SNS S(A0B0)=SNSDEF/PROBE,INDEX,POL,0.0,0.0,0.0000,0.0000,1.0000,189.6500,2.0000 SNSLCT/SA(A0B0) GEOALG/PLANE,LSTSQR F(平面1)=FEAT/PLANE,CART,22.5266,23.7059,0,0,0,1.00000000 MEAS/PLANE,F(平面1),3 PTMEAS/CART,4.0794,57.6999,0,0,0,1.00000000 PTMEAS/CART,5.8532,6.5685,0,0,0,1.00000000 PTMEAS/CART,57.6471,6.8493,0,0,0,1.00000000 ENDMES SNSET/DEPTH,0 DMESW/COMAND,'CONST/SET_PROJ_VEC,FA(平面1),1' F(直线1)=FEAT/LINE,UNBND,CART,5.1593,0,-1.3806,0.99988717,0,-0.01502159,0,-1.00000000,0 MEAS/LINE,F(直线1),2 PTMEAS/CART,5.1593,0,-1.7985,0,-1.00000000,0 PTMEAS/CART,60.7994,0,-1.7985,0,-1.00000000,0 ENDMES F(1)=FEAT/POINT,CART,0,3.9350,-1.8788,-1.00000000,0,0 MEAS/POINT,COMP,DME,F(1),1 PTMEAS/CART,0,3.9350,-1.8788,-1.00000000,0,0 ENDMES DATDEF/F(平面1),DAT(A_平面1) D(坐标系1_S)=DATSET/DAT(A_平面1),ZDIR D(坐标系1_R)=ROTATE/ZAXIS,FA(直线1),XDIR D(坐标系1_T)=TRANS/ZORIG,FA(平面1) D(坐标系1_T)=TRANS/YORIG,FA(直线1) D(坐标系1_T)=TRANS/XORIG,FA(1) DMESW/COMAND,'COORDSYS/CAD=PART' SAVE/DA(坐标系1) MODE/AUTO,PROG,MAN SNSET/RETRCT,1.0000 SNSET/APPRCH,1.0000 DMESW/COMAND,'SNSET/MANRETRCT,1.0000' DMESW/COMAND,'CLEARP/ZDIR,10.0000,ZDIR,10.0000,ON' F(平面2)=FEAT/PLANE,CART,33.9355,55.8219,0,0,0,1.00000000 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_PLANEPOINTS_1006),AUTOFIGURE,F(平面2),PLANE,CART,LSTSQR,33.9355,55.8219,$ 0,0,0,1.00000000,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,POINTS,'6,2.4780,8.9903,0,0,0,1.00000000,$ 1.7664,59.2987,0,0,0,1.00000000,22.1108,94.7779,0,0,0,1.00000000,57.1146,96.6342,0,0,0,1.00000000,60.8528,$ 69.4028,0,0,0,1.00000000,59.2901,5.8277,0,0,0,1.00000000',TOUCH,0.3000,XYPLAN F(直线2)=FEAT/LINE,BND,CART,4.0000,0,-2.0000,64.0000,0,-2.0000,0,-1.00000000,0 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_LINE_1007),AUTOFIGURE,F(直线2),LINE_BND,CART,4.0000,0,-2.0000,1.00000000,$ 0,0,60.0000,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,-1.00000000,0,4,0,0,0,TOUCH,0.3000,XYPLAN,0,$ 0,LINE,"","","EXT1","EXT2","EXT3",ENDCAL F(直线3)=FEAT/LINE,BND,CART,0,4.0000,-2.0000,0,59.0000,-2.0000,-1.00000000,0,0 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_LINE_1007),AUTOFIGURE,F(直线3),LINE_BND,CART,0,4.0000,-2.0000,0,1.00000000,$ 0,55.0000,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,-1.00000000,0,0,4,0,0,0,TOUCH,0.3000,XYPLAN,0,0,$ LINE,"","","EXT1","EXT2","EXT3",ENDCAL F(2)=FEAT/POINT,CART,0,0,-2.0000,0,0,-1.00000000 CONST/POINT,F(2),INTOF,FA(直线2),FA(直线3) DATDEF/F(平面2),DAT(A_平面2) D(坐标系2_S)=DATSET/DAT(A_平面2),ZDIR D(坐标系2_R)=ROTATE/ZAXIS,FA(直线2),XDIR D(坐标系2_T)=TRANS/XORIG,FA(2),YORIG,FA(2) D(坐标系2_T)=TRANS/ZORIG,FA(平面2) SAVE/DA(坐标系2) F(1)=FEAT/CIRCLE,INNER,CART,15.9115,22.5000,0,0,0,1.00000000,10.0000 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_CIRCLE_1007),AUTOFIGURE,F(1),CIRCLE,INNER,CART,LSTSQR,15.9115,22.5000,$ 0,0,0,1.00000000,10.0000,-1.00000000,0,0,5,-3.0000,0,0,0,0,360.0000,TOUCH,CIRCLE,0.3000,0,FALSE,FALSE,$ FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"",'7,0,0,0,0,3.0000,0,10','0,1,0,$ 5.0000',"EXT3",ENDCAL F(平面3)=FEAT/PLANE,CART,34.9440,0,-13.2068,0,-1.00000000,0 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_PLANEPOINTS_1006),AUTOFIGURE,F(平面3),PLANE,CART,LSTSQR,34.9440,0,-13.2068,$ 0,-1.00000000,0,FALSE,FALSE,FALSE,10.0000,"CUR",FALSE,FALSE,POINTS,'4,9.2306,0,-5.9931,0,-1.00000000,$ 0,9.1725,0,-24.1706,0,-1.00000000,0,58.9924,0,-19.7798,0,-1.00000000,0,62.3805,0,-2.8836,0,-1.00000000,$ 0',TOUCH,0.3000,XYPLAN F(2)=FEAT/CIRCLE,INNER,CART,52.4500,11.5500,0,0,0,1.00000000,6.7960 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_CIRCLE_1007),AUTOFIGURE,F(2),CIRCLE,INNER,CART,LSTSQR,52.4500,11.5500,$ 0,0,0,1.00000000,6.7960,-1.00000000,0,0,5,-3.0000,0,0,0,0,360.0000,TOUCH,CIRCLE,0.3000,0,FALSE,FALSE,$ FALSE,10.0000,"CUR",FALSE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"",'7,0,0,0,0,3.0000,0,10','0,1,$ 0,5.0000',"EXT3",ENDCAL DMESW/COMAND,'MOVE/CLEARPLANE'

在这里插入图片描述

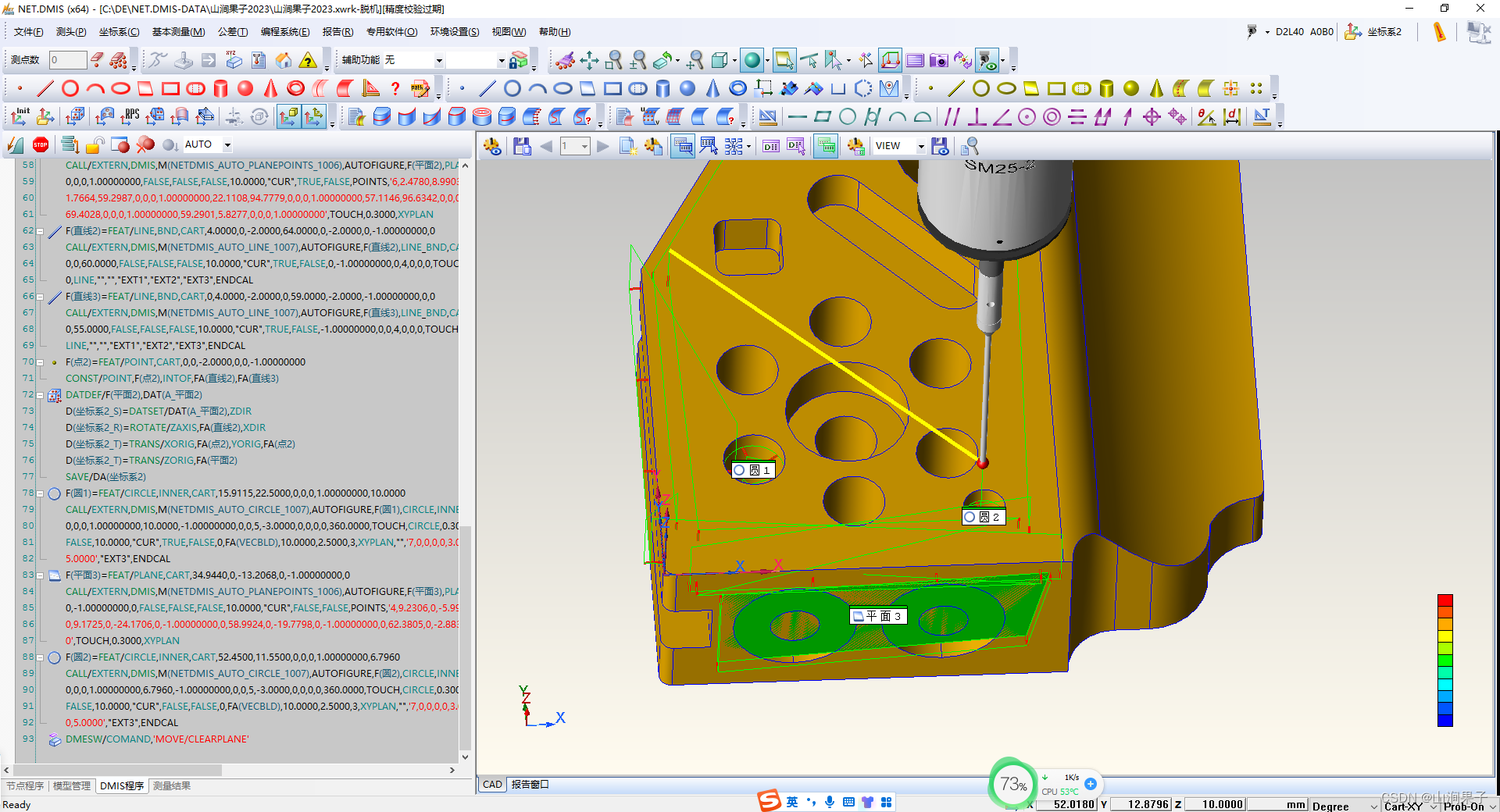

NETDMIS5.0还显示碰撞列表对话框,帮助用户在其零件程序中快速找出碰撞问题的位置。
