主要应用于工件坐标系原点不在工件本身、 或无法找到相应的基准元素( 如面、 孔、
线等) 来确定轴向或原点, 多为曲面薄壁、 钣金类零件( 汽车、 飞机的配件, 这类零件的坐标系多在车身或机身上)。
找正原理: 用点性元素(如:点、 圆、 椭圆、 球、 方槽、 圆槽) 进行找正。
1.第一组特征将拟合平面特征, 必须使用矢量相近的至少三个特征建立当前工作平面法线轴的方向, 空间旋转确定第一轴和坐标原点。
2.第二组特征将拟合直线特征, 必须使用至少两个特征从而将工作平面的定义轴旋转到特征点上, 平面旋转确定第二轴, 确定第三轴的坐标原点。
3.最后一组特征用于确定第二轴的坐标原点。
4.尽可能的保证这三组特征之间有近似垂直关系。
例如以 6 个点进行找正( 一个测针角度进行测量)

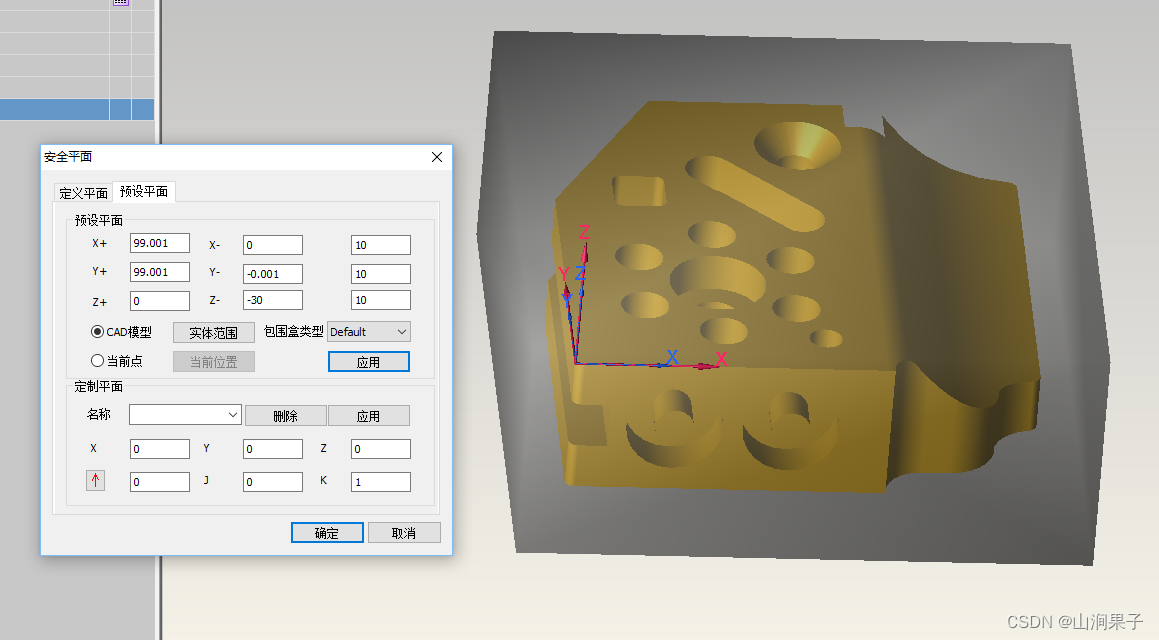

- 导入模型,设置安全平面。

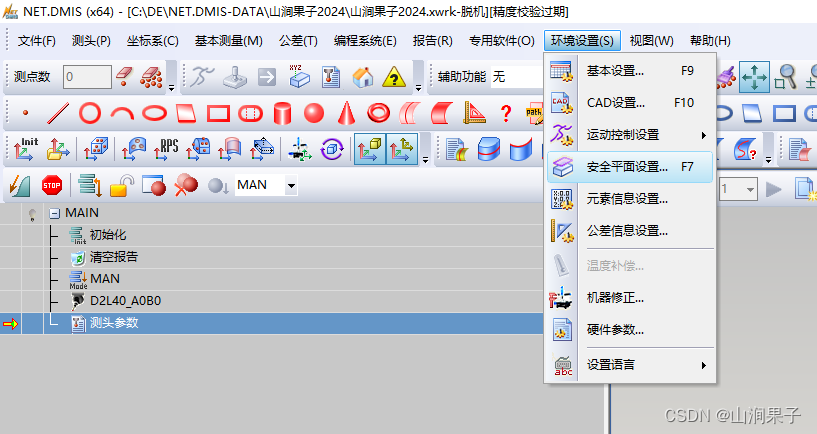

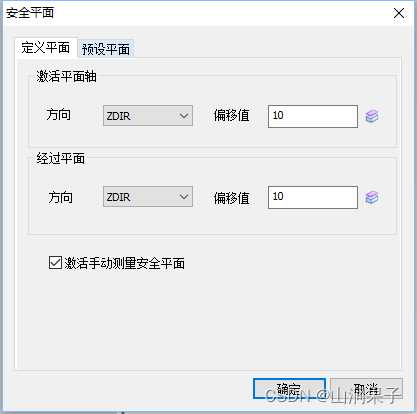

在【 环境设置】 →【 安全平面设置】 中设置安全平面

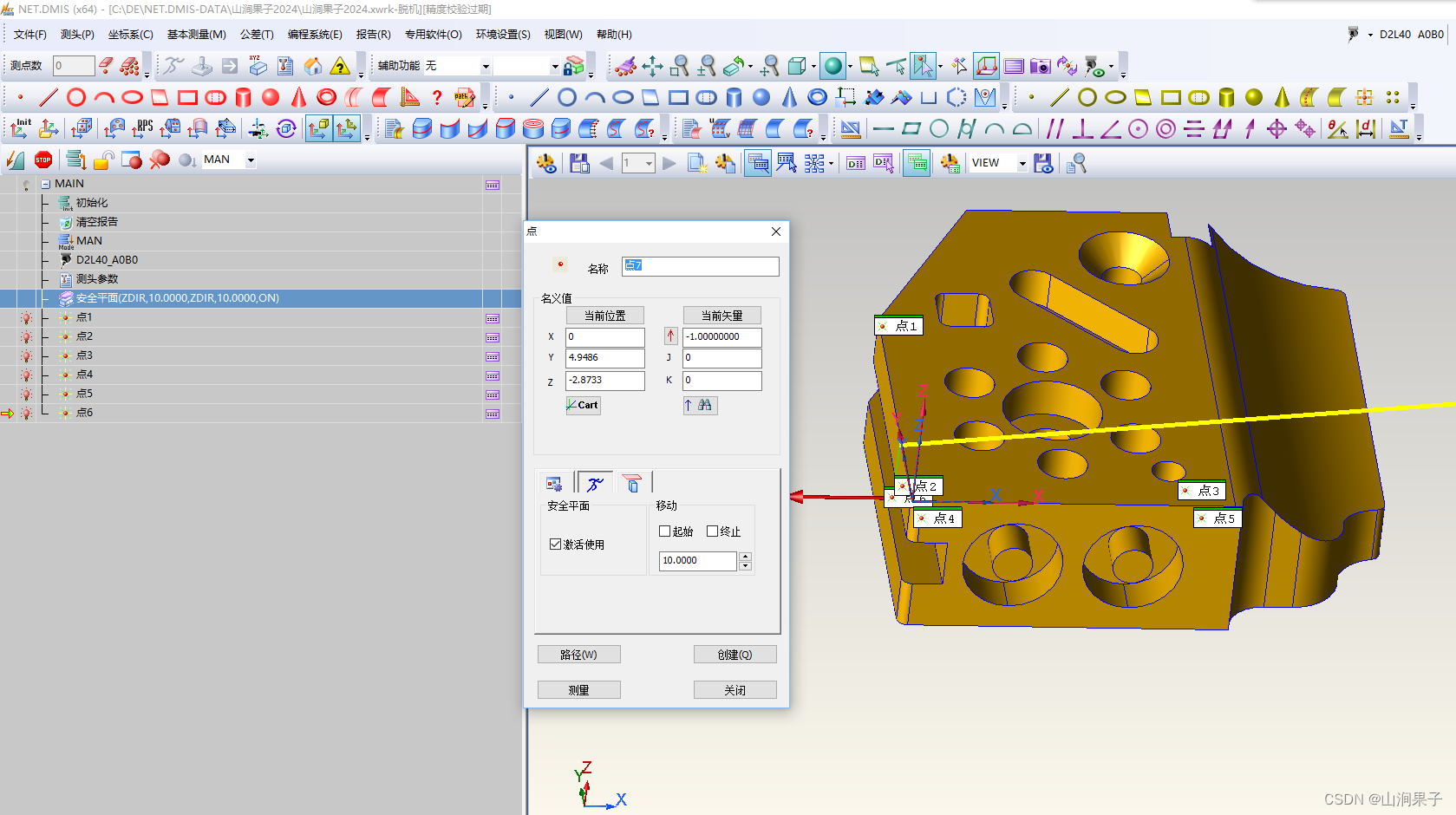

2.使用自动测量点或自由曲线中的矢量点功能, 生成程序并手动测量目标元素六个点。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32MODE/MAN DID(D2L40)=DEVICE/STOR,'D2L40' OPEN/DID(D2L40),SNS S(A0B0)=SNSDEF/PROBE,INDEX,POL,0.0,0.0,0.0000,0.0000,1.0000,189.6500,2.0000 SNSLCT/SA(A0B0) DMESW/COMAND,'SNSET/MANRETRCT,2.0000' DMESW/COMAND,'CLEARP/ZDIR,10.0000,ZDIR,10.0000,ON' F(点1)=FEAT/POINT,CART,3.9022,59.0956,0,0,0,1.00000000 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点1),POINT,CART,DME,3.9022,59.0956,0,0,0,1.00000000,$ 0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL F(点2)=FEAT/POINT,CART,1.8202,4.8206,0,0,0,1.00000000 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点2),POINT,CART,DME,1.8202,4.8206,0,0,0,1.00000000,$ 0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL F(点3)=FEAT/POINT,CART,58.3476,4.9155,0,0,0,1.00000000 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点3),POINT,CART,DME,58.3476,4.9155,0,0,0,1.00000000,$ 0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL F(点4)=FEAT/POINT,CART,5.4988,0,-4.1245,0,-1.00000000,0 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点4),POINT,CART,DME,5.4988,0,-4.1245,0,-1.00000000,$ 0,0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL F(点5)=FEAT/POINT,CART,61.3295,0,-3.1160,0,-1.00000000,0 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点5),POINT,CART,DME,61.3295,0,-3.1160,0,-1.00000000,$ 0,0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL F(点6)=FEAT/POINT,CART,0,4.9486,-2.8733,-1.00000000,0,0 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点6),POINT,CART,DME,0,4.9486,-2.8733,-1.00000000,$ 0,0,0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL

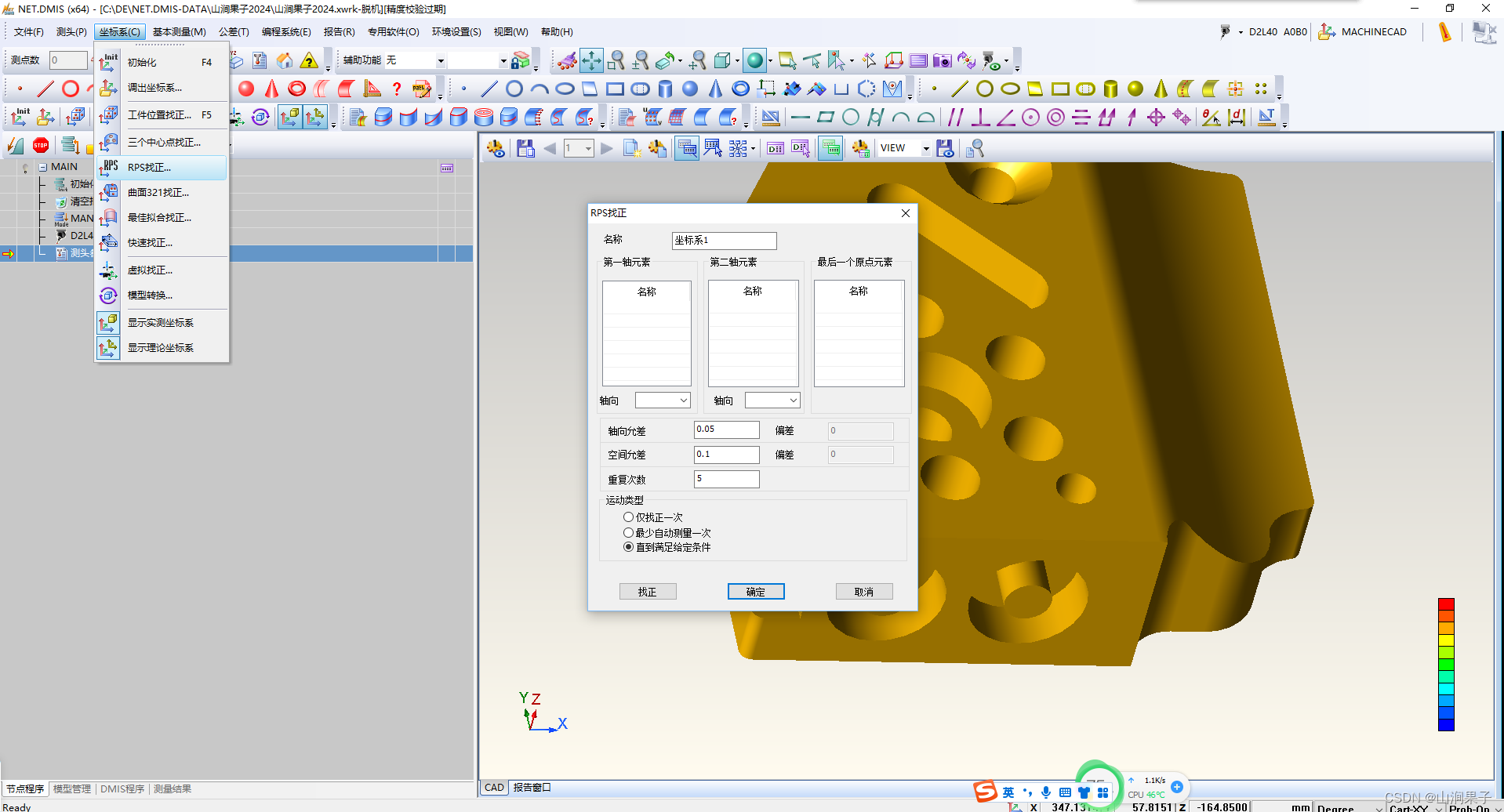

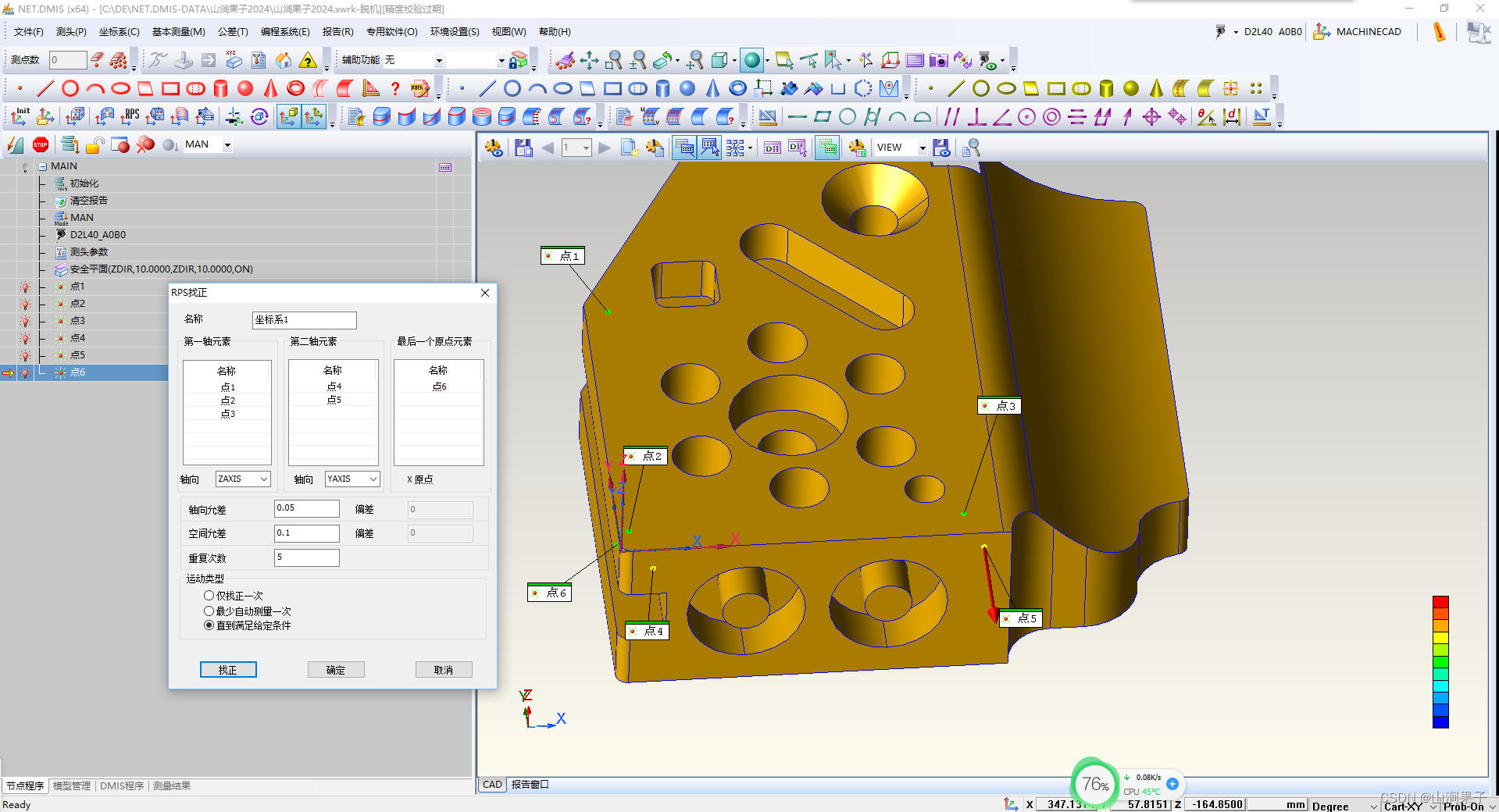

3.打开 RPS 找正界面, 用鼠标左键拖拽元素分别到三个列表中或用鼠标在要添加列中点击,用鼠标中键添加元素到相应列即可。
在轴向中会自动选择轴方向及坐标原点, 也可以手动改变。 注意: 这里都是确定坐标系
原点的方向。

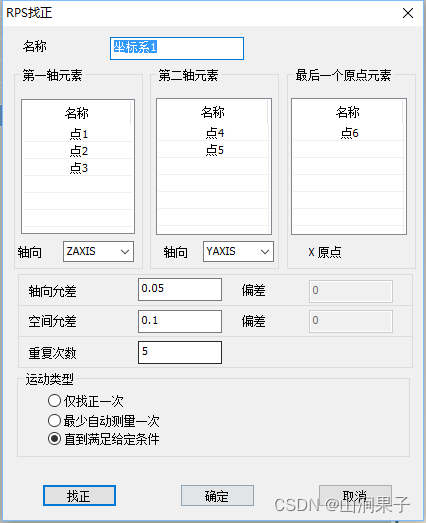

根据需要设置合适的公差、 点目标半径后, 点击【 找正】 查看偏差值。 如果误差较大在运行程序重复测量时可能发生碰撞, 请检查参数是否设置正确或因手动测量位置差太多可重新测量元素。

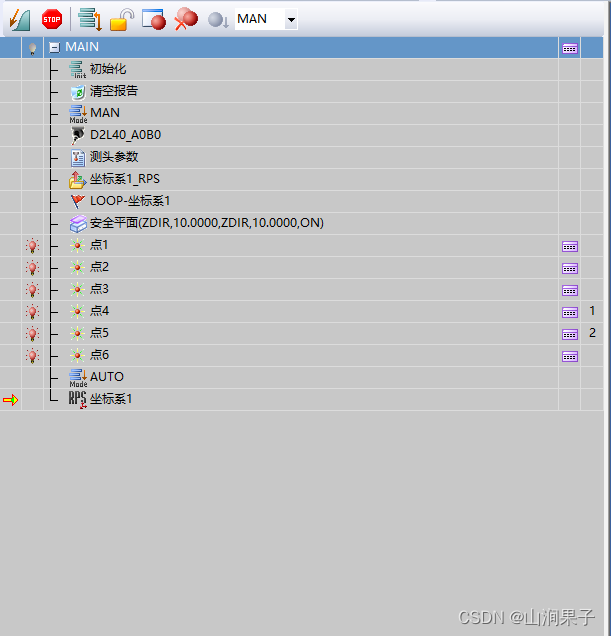

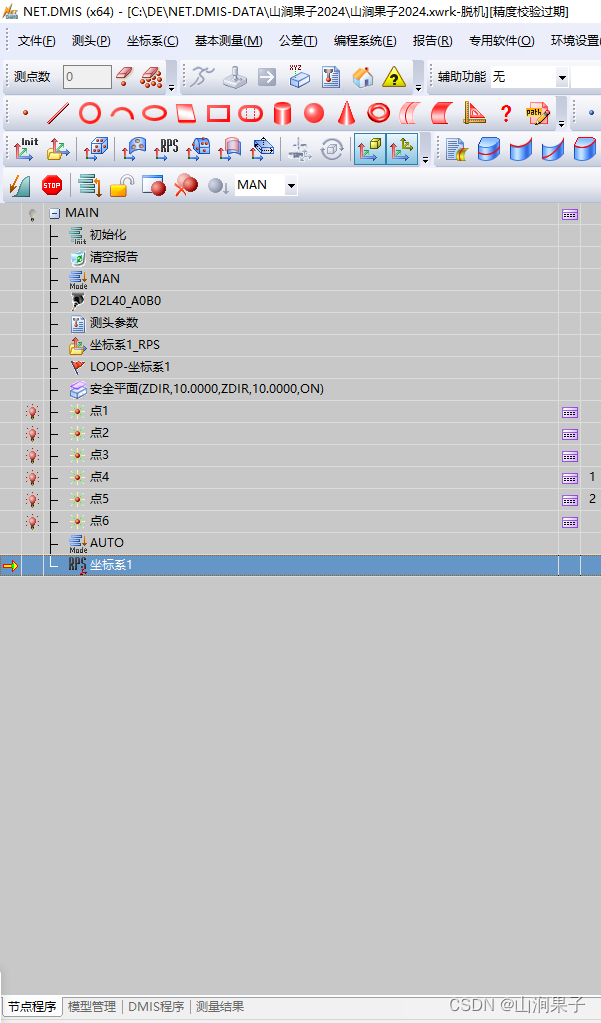

5.5.点击【 确定】 生成程序如下图所示。 此时当前坐标系为第一次找正后的坐标系。 RPS 生成的程序有四个节点, 坐标系 1_RPS 节点是将建好的坐标系保存, 从开始运行程序时回调坐标系, LOOP 节点是 RPS 循环测量的跳转标签, 会自动添加到手动测量的第一个元素的前面。 如果定义安全平面指令在第一个元素指令前, LOOP 节点会自动添加到定义安全平面的前面。 如下图所示:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71$$ NET_DMIS_20160720 $$ MADE IN DE 2023-2-24 10:47:9 INCLUD/DMIS,'NET_DMIS_DEFINES.DMI' INCLUD/DMIS,'VARDEFINE' DMESW/COMAND,'PROBE_VAL/INIT' UNITS/MM,ANGDEC D(MACHINE)=DATSET/MCS DMESW/COMAND,'COORDSYS/ALIGN' WKPLAN/XYPLAN PRCOMP/ON PRCOMP/ON FEDRAT/POSVEL,MMPS,300.0000 ACLRAT/POSACL,MMPSS,100.0000 FEDRAT/MESVEL,MMPS,20.0000 ACLRAT/MESACL,MMPSS,100.0000 SNSET/RETRCT,2.0000 SNSET/SEARCH,5.0000 SNSET/APPRCH,2.0000 DMESW/COMAND,'SNSET/MANRETRCT,1.0000' DMESW/COMAND,'REPORT/CLEAR' MODE/MAN DID(D2L40)=DEVICE/STOR,'D2L40' OPEN/DID(D2L40),SNS S(A0B0)=SNSDEF/PROBE,INDEX,POL,0.0,0.0,0.0000,0.0000,1.0000,189.6500,2.0000 SNSLCT/SA(A0B0) DMESW/COMAND,'SNSET/MANRETRCT,2.0000' RECALL/DA(坐标系1_RPS) (LOOP-坐标系1) DMESW/COMAND,'CLEARP/ZDIR,10.0000,ZDIR,10.0000,ON' F(点1)=FEAT/POINT,CART,3.9022,59.0956,0,0,0,1.00000000 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点1),POINT,CART,DME,3.9022,59.0956,0,0,0,1.00000000,$ 0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL F(点2)=FEAT/POINT,CART,1.8202,4.8206,0,0,0,1.00000000 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点2),POINT,CART,DME,1.8202,4.8206,0,0,0,1.00000000,$ 0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL F(点3)=FEAT/POINT,CART,58.3476,4.9155,0,0,0,1.00000000 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点3),POINT,CART,DME,58.3476,4.9155,0,0,0,1.00000000,$ 0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL F(点4)=FEAT/POINT,CART,5.4988,0,-4.1245,0,-1.00000000,0 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点4),POINT,CART,DME,5.4988,0,-4.1245,0,-1.00000000,$ 0,0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL F(点5)=FEAT/POINT,CART,61.3295,0,-3.1160,0,-1.00000000,0 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点5),POINT,CART,DME,61.3295,0,-3.1160,0,-1.00000000,$ 0,0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL F(点6)=FEAT/POINT,CART,0,4.9486,-2.8733,-1.00000000,0,0 CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINT_1007),AUTOFIGURE,F(点6),POINT,CART,DME,0,4.9486,-2.8733,-1.00000000,$ 0,0,0,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,0,FA(VECBLD),10.0000,2.5000,3,XYPLAN,"","EXT1","EXT2",$ "EXT3",ENDCAL MODE/AUTO,PROG,MAN $$-----------------RPS-ALIGNMENT---------------------- DECL/LOCAL,DOUBLE,ITRT_TEST $$IF MEASURE ALL RPS ELEMENTS BY MANUAL AT THE FIRST TIME , UNCOMMENT BELOW LINE. DMESW/COMAND,'COORDSYS/RPS,PTRAD=0.100000,RUNTYPE=2' ITRT_TEST=ITERAT/(LOOP-坐标系1),(FAIL-坐标系1),0.0500,ABSL,5,ZAXIS,FA(点1),FA(点2),FA(点3),YAXIS,FA(点4),FA(点5),$ XAXIS,FA(点6) DMESW/COMAND,'COORDSYS/CAD=PART' SAVE/DA(坐标系1_RPS) SAVE/DA(坐标系1) JUMPTO/(EOP-坐标系1) (FAIL-坐标系1) DMESW/COMAND,'COORDSYS/CAD=PART' SAVE/DA(坐标系1_RPS) SAVE/DA(坐标系1) TEXT/OPER,'RPS FAIL! CONTINUING?' (EOP-坐标系1)

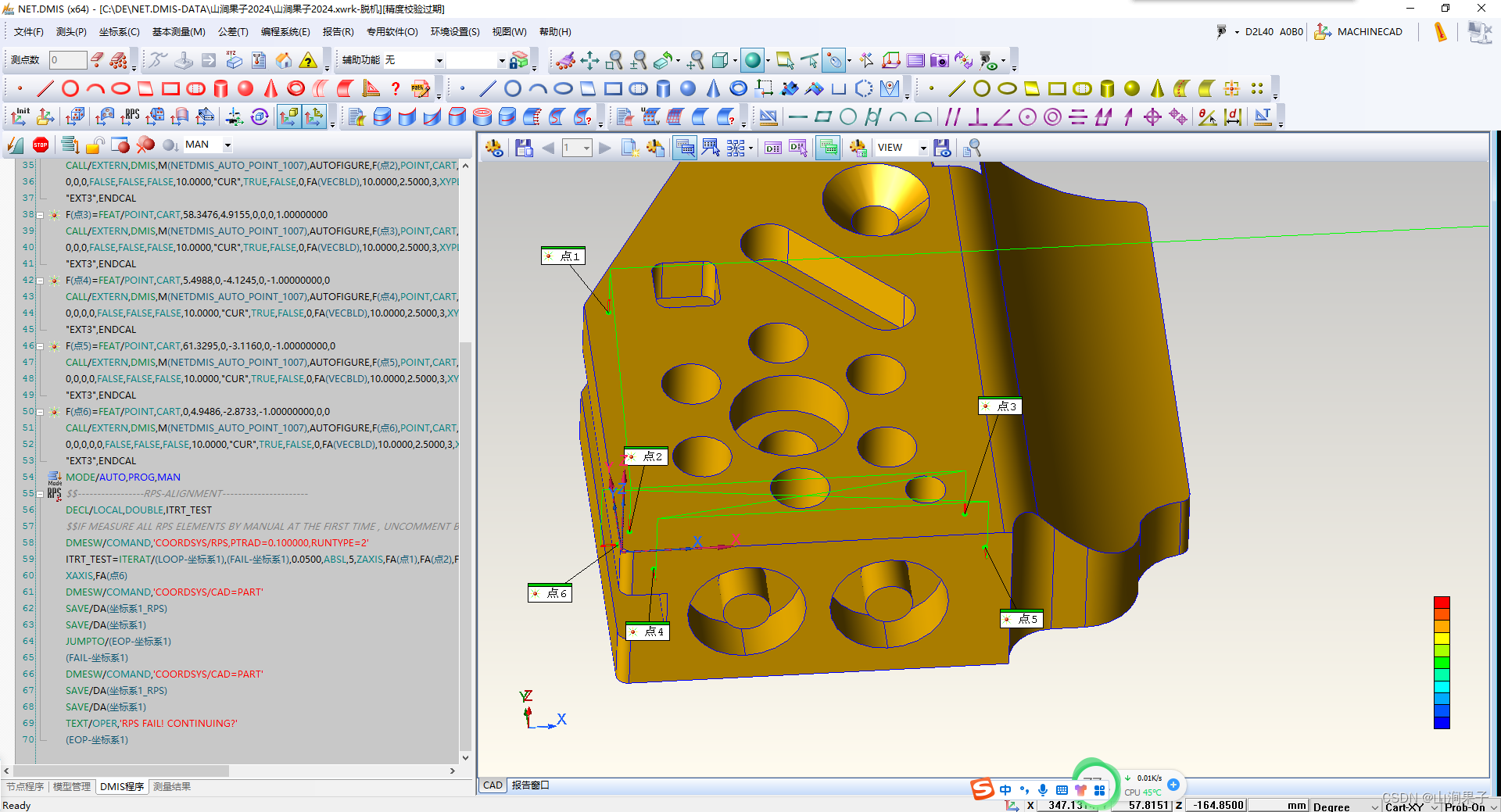

6.鼠标选中 RPS 节点, 点击 运行程序, 程序开始自动循环测量, 直至找正成功或找
正次数用完。 刷新图形窗口结果图形和模型如图。
注意:
1.此 RPS 找正, 元素个数最少是 3 个( 如 3 个圆), 并且生成手动的元素程序时要设置相应的安全路径。 否则添加到程序中时, 自动运行程序可能会碰撞。 也可以在生成程序后在RPS 程序节点后增加移动点, 将这些移动点剪切到元素程序中间, 这样能防止碰撞。
2.RPS 找正后坐标系中默认进行了【 CAD=工件】 操作。
3.若是要改变角度可在要改变角度的地方添加角度, 注意机器要在安全位置, 若是有些

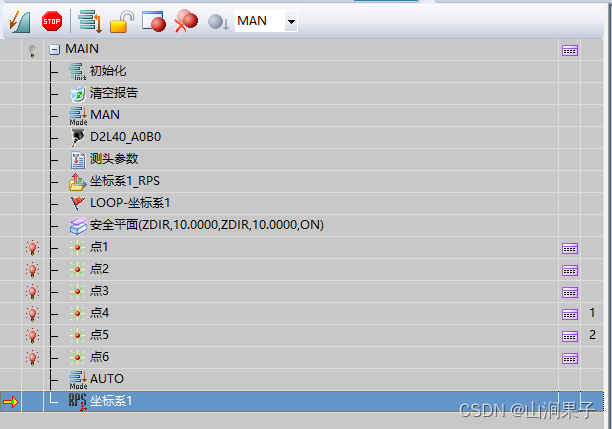

元素不需要机器重复测量, 可将此元素移动到 LOOP 外面即可。 如下图:
最后
