1. 按键

1.1 按键介绍

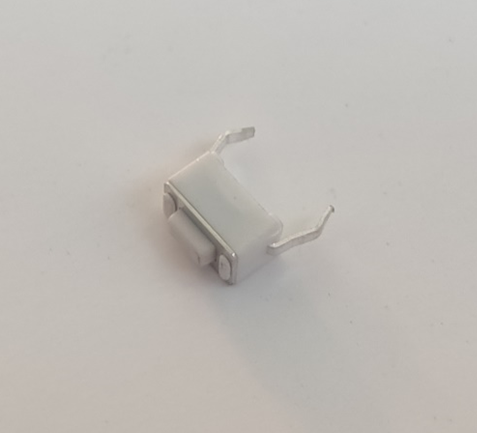

•按键：常见的输入设备，按下导通，松手断开

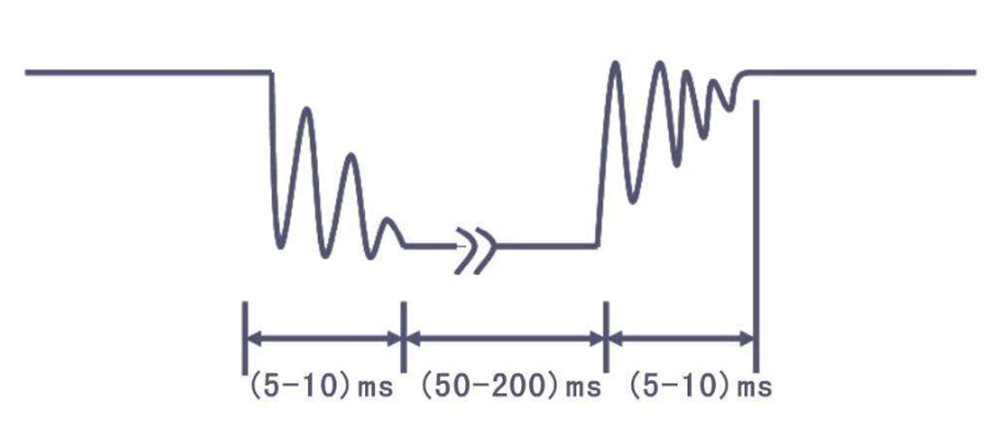

•按键抖动：由于按键内部使用的是机械式弹簧片来进行通断的，所以在按下和松手的瞬间会伴随有一连串的抖动

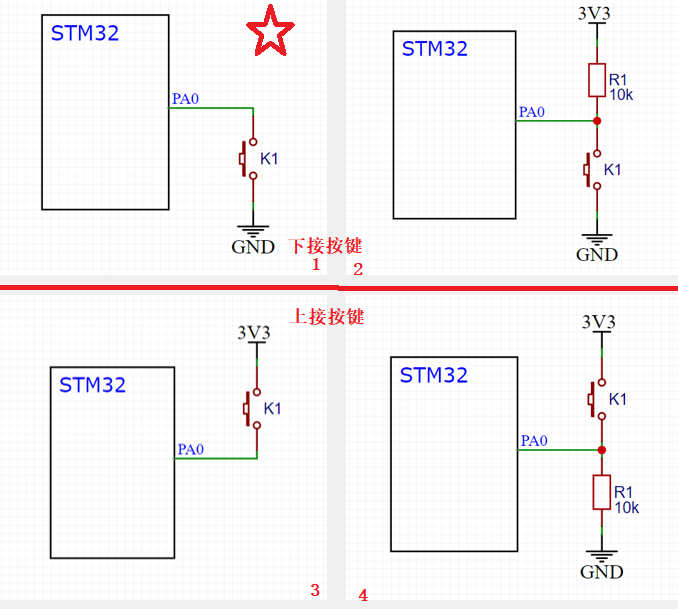

1.2 按键的四种接法

P1是最常用的接法，p1中按键按下为低电平，但必须要求是上拉输入，否则会出现引脚电压不确定的错误现象，此时为引脚悬空，PA0为高电平。所以按下按键为高电平，松开按键为低电平。

P2中外部接了一个上拉电阻，当按键松手时，套用弹簧模型（模型在下面），弹簧上拉，引脚为高电平，当按键按下，引脚接GND，下面的弹簧有无穷大的力，引脚为低电平。不存在悬空状态，可以配置为浮空输入或上拉输入。

P3按键按下为高电平，松手为低电平。PA0必须为下拉输入。

P4 PA0需要配置为下拉输入模式或者浮空输入模式。

2. 传感器模块介绍

2.1 实物展示

传感器模块：传感器元件（光敏电阻/热敏电阻/红外接收管等）的电阻会随外界模拟量的变化而变化，通过与定值电阻分压即可得到模拟电压输出，再通过电压比较器进行二值化即可得到数字电压输出

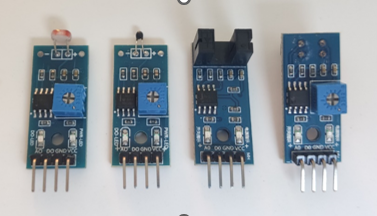

从左往右依次为：光敏电阻传感器、热敏电阻传感器、对射式红外传感器、反射式红外传感器

2.2 电路原理

• 使用上下拉电阻分析电路

举例方便说明上下拉电阻的工作逻辑

将AO输出端想象成一个放在屋里的水平杆，R1上拉电阻相当于拴在屋顶的弹簧将杆子往上拉，N1下拉电阻相当于栓在地面的弹簧，将杆子往下拉，电阻的阻值越小，弹簧的拉力越强。在模型中，弹簧中间的电压为VCC或者GND，当两个弹簧相互拉扯的时候，中间的输出端就会向拉力强的一端偏移，偏移量取决于弹簧之差，如果上下拉弹簧的弹力相同，杆子位于居中位置，电路输出VCC/2的电压。如果上阻值小，拉力强，输出电压变高，下面阻值小，输出电压就变低，阻值为0电路中为短路，相当于两个无穷大拉力在对抗。

• 二值化电压比较器

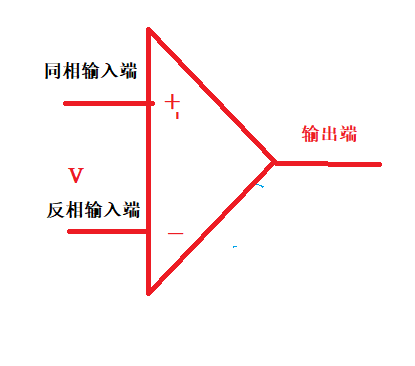

本质上是一个运算放大器，当同相输入端的电压大于反相输入端电压时,输出瞬间升高到最大值，也就是说输出接VCC，反之当同相输入端电压小于反相输入端电压时，输出就会瞬间降为最小值，也就是输出接GND。

2.3 传感器模块接法

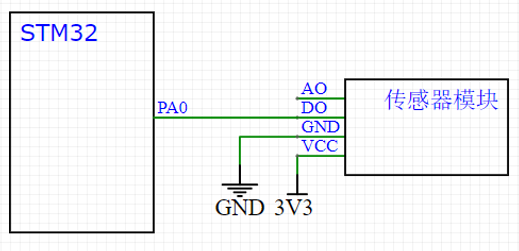

DO数字输出接端口，用于读取数字量。

3. STM32单片机关于C语言的知识储备

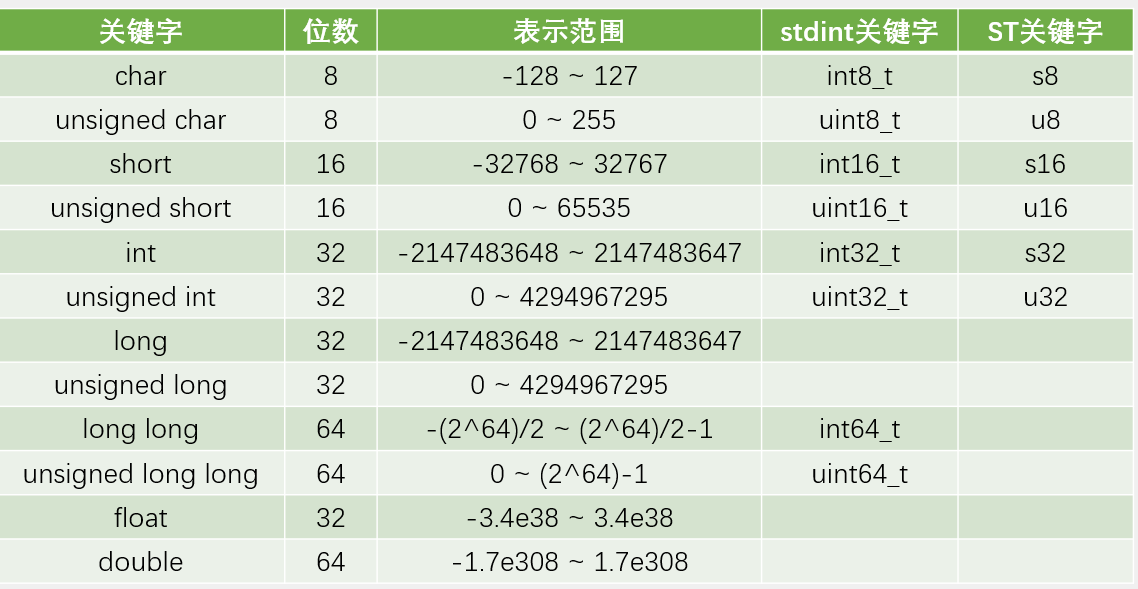

3.1 C语言数据类型

注意：区别于51单片机中int占16位

3.2 C语言宏定义

•关键字：#define

•用途：用一个字符串代替一个数字，便于理解，防止出错；提取程序中经常出现的参数，便于快速修改

1
2
3
4
//定义宏定义：
  #defineABC 12345//用ABC字符串来替代12345这个参数
//引用宏定义：
  int a = ABC;  //等效于int a= 12345;

3.3 C语言typedef

•关键字：typedef

•用途：将一个比较长的变量类型名换个名字，便于使用

1
2
3
4
//定义typedef：
    typedef unsigned char uint8_t;
//引用typedef：
    uint8_t a;    //等效于unsigned char a;

3.4 C语言结构体

•关键字：struct

•用途：数据打包，不同类型变量的集合

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
//定义结构体变量：
  struct
  {
    charx;
    int y;
    float z;
  } StructName;
//定义一个结构体变量叫StructName里面包含了charx; int y; float z三个子选项
 // 因为结构体变量类型较长，所以通常用typedef更改变量类型名
  typedef struct
  {
    charx;
    int y;
    float z;} StructName_t;
  //此时我们重新定义只需要
  StructName_t a;
  StructName_t b;
//使用.运算符引用结构体成员：
  StructName.x = 'A';
  StructName.y = 66;
  StructName.z = 1.23;
//或  pStructName->x= 'A';
//pStructName为结构体的地址
  pStructName->y= 66;
  pStructName->z = 1.23;

3.5 C语言枚举

•关键字：enum

•用途：定义一个取值受限制的整型变量，用于限制变量取值范围；宏定义的集合

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
//定义枚举变量：
  enum
  {
    FALSE = 0,
   TRUE = 1
  } EnumName;
// 因为枚举变量类型较长，所以通常用typedef更改变量类型名
  typedef enum
  {
    FALSE = 0,
    TRUE = 1
  } EnumName;
//引用枚举成员：只能按照枚举的定义
  EnumName = FALSE;
  EnumName = TRUE;

完
