我们从一个具体的问题入手：

“现在有一堆按钮，以及一堆电器，按钮对它需要控制的对象一无所知，电器也不知道它们开关的具体类型，它们之间的关系可能是一对多，也可能是多对一，并且需要支持动态添加和删除，应该如何设计这个结构？”

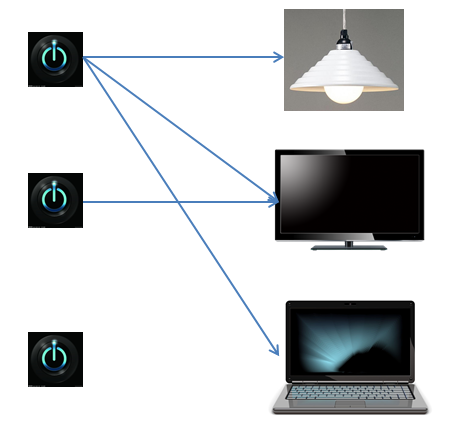

这里有个形象的图：

基于静态成员函数的回调

--------------------------------------------------------------------------------

为了实现组件间的控制，我们很容易想到“回调函数”，对于C++开发者，我们肯定不希望一个类自身的处理函数存在于类外，但是类成员函数中被自动添加的隐形this形参造成了函数指针调用的不匹配，于是我们想到了使用static成员函数：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
// 被调类
class Tv
{
public:
    static void onBtnClicked(bool b)
    {
        if ( b == true )
            cout << "Tv is being turned on.";
        else
            cout << "Tv is being turned off.";
    }
};

// 还有其他可能被调用的对象
// class Lamp...
// class Laptop...

typedef void (*PF)(bool);
class Button
{
public:
    //主调函数
    void click(PF p, bool b)
    {
        p(b);
    }
};

int main()
{
    PF p = &Tv::onBtnClicked;
    Button btn;
    btn.click(p, true);
    return 0;
}

这样我们就可以动态地为Button赋上它需要调用那个函数并执行。但缺点也是显而易见的——被调函数作为静态函数不能访问非静态成员与函数，Button触发的结果对于每一个Tv对象都是一样的，这显然不是我们想要的。因此，我们想到了在Button中动态地传入被调对象的指针，这样，通过这个指针我们就可以调用该对象的非静态成员函数了。由于Button还需要控制其他设备，我们很自然地想到使用模板：

基于非静态成员函数的回调

--------------------------------------------------------------------------------

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
//被调类
class Tv
{
public:
    Tv(int t1, int t2) : bootTime(t1), offTime(t2){}
    //被调函数
    void onBtnClicked(bool b)
    {
        if ( b == true )
            cout << "Tv is being turned on. bootTime is " << bootTime;
        else
            cout << "Tv is being turned off. offTime is " << offTime;
    }
private:
    int bootTime;
    int offTime;
};

// 还有其他可能被 Button 类控制的被调类
class Lamp
{
public:
    void onBtnClicked()
    {
        cout << "This Lamp is control by voice";
    }
};

// class Laptop...

// 主调类
template<typename Tobject, typename Tparam>
class Button
{
    typedef void (Tobject::*Tfunc)(Tparam);
public:
    Button(Tobject* pInstance, Tfunc p)
    {
        m_pInstance = pInstance;
        m_pf = p;
    }
    //主调函数
    void click(Tparam p)
    {
        (m_pInstance->*m_pf)(p);
    }

private:
    Tfunc m_pf;
    Tobject* m_pInstance;
};

int main()
{
    Tv tv1(20, 40);
    Button<Tv, bool> btn(&tv1, &Tv::onBtnClicked);
    btn.click(true);
    return 0;
}

这样看起来还不错，我们不仅将被调对象的类型独立于Button，并且参数类型也是可变的（当然为了满足一对多的关系，Button应该维护Tobject*和Tfunc的List。）。但我们依然没有做到完全解耦：一、对于Button类中声明的函数指针( typedef void (Tobject::*Tfunc)(Tparam) )，被调函数的返回值与参数数量必须与其完全一致，但多个类型的被调函数可能不尽相同，例如Lamp::onBtnClicked()；二、Button类掌握着所有被调对象的指针，这并不是一件安全的事情；三、被调对象先于调用被析构，将得到错误的结果。我们可以将main()中代码改成下面这样：

复制代码

1
2
3
4
5
6
7
8
int main()
{
    Tv *tv1 = new Tv(20, 40);
    Button<Tv, bool> btn(tv1, &Tv::onBtnClicked);
    delete tv1;
    btn.click(true);
    return 0;
}

危险的是，这是一个NULL指针调用成员函数的问题，很多时候编译器并不对该情况报错，于是我们得到了一个诡异的结果——打印了一个随机的bootTime值。有时这种情况藏得很隐蔽，它可能将你拖入调试bug的沼泽。之所以出现这样的情况，是因为Tv类的完全独立性，它没有能力将自身被delete的信息告诉Button，从而导致Button对其固执地调用；而Button类过多地关注被调对象与其函数指针也依然存在耦合。但是Button类的设计要想做到完全与被调类无关似乎是一件不可能的事情，否则对方如何知道这个函数触发了呢？

尝试使用信号槽

--------------------------------------------------------------------------------

现在我们希望Button类在设计时能够像下面这样保持自身的简洁与独立性，它只负责发出指令就好：

复制代码

1
2
3
4
5
class Button
{
signals:
    void click(bool);
};

显然，为了解耦，我们不想在 click() 中做调用操作，那么整个类中唯一可以做文章的地方似乎就是这个signals。如果让这个signals成为一个类，而click作为一个对象的话，那可发挥的余地就大多了。好的，让我们来尝试这个新的结构。首先我们把Button类中负责调用其他函数的内容剥离出来，用一个新的类Connection表示：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
template<typename Tparam>
class Connection_Base
{
public:
    virtual MySlot* getdest() const = 0;
    virtual void emitSignal(Tparam) = 0;
    virtual ~Connection_Base(){}
};

template<typename Tobject, typename Tparam>
class Connection : public Connection_Base<Tparam>
{
    typedef void (Tobject::*Tfunc)(Tparam);
public:
    Connection(Tobject* pobject, Tfunc p) {
        m_pobject = pobject;
        m_pf = p;
    }
    void emitSignal(Tparam parm) {
        (m_pobject->*m_pf)(parm);
    }
    MySlot* getdest() const {
        return m_pobject;
    }
private:
    Tobject* m_pobject;
    Tfunc m_pf;
};

注意到这里我们使用了两个类，Connection和它的抽象基类Connection_Base，Connection所做的工作与我们从Button类中剥离出来的差不多，同样维护着一个对象及其函数指针。之所以要添加这个基类Connection_Base是因为我们在发出信号时是不关心接受者的类型的，因此只了解参数类型的信号对象就可以只与Connection_Base进行交互。

槽基类需要解决的问题

--------------------------------------------------------------------------------

接下来，为了让“电器们”在销毁时能够及时解除它身上所有的绑定，最直接的方式是通知所有的主调类将它删除。我们可以设计一个父类来完成这个工作，拥有槽函数的类只需要继承它就好：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
class MySlot
{
private:
    typedef std::set<_Signal_Base*> sender_set;
    typedef sender_set::const_iterator const_iterator;

public:
    void signal_connect(_Signal_Base* sender) {
        m_senders.insert(sender);
    }
    void signal_disconnect(_Signal_Base* sender) {
        m_senders.erase(sender);
    }

    virtual ~MySlot() {
        disconnect_all();
    }

    void disconnect_all()
    {
        const_iterator it = m_senders.begin();
        const_iterator itEnd = m_senders.end();
        while(it != itEnd)
        {
            (*it)->slot_disconnect(this);
            ++it;
        }
        m_senders.erase(m_senders.begin(), m_senders.end());
    }

private:
    sender_set m_senders;
};

即使现在我们还没贴出_Signal_Base的代码，相信 MySlot 这个类也依然十分容易理解，让我们把每个信号理解为一个对象，那么 MySlot 则维护着一个存储着所有当前已绑定的信号的集合，在析构函数中我们调用disconnect_all()，调用每个信号对象的slot_disconnect()函数移除自身。

Signal_Base维护Connection列表, MySignal是个functor

--------------------------------------------------------------------------------

有了联结者和槽，接下来我们就该实现Signal了：

复制代码

1
2
3
4
5
class _Signal_Base
{
public:
    virtual void slot_disconnect(MySlot* pslot) = 0;
};

复制代码

template<typename Tparam>
class Signal_Base : public _Signal_Base
{
public:
    typedef std::list<Connection_Base<Tparam>*>  connections_list;
    ~Signal_Base() {
        disconnect_all();
    }

void disconnect_all()
    {
        typename connections_list::const_iterator it = m_connected_slots.begin();
        typename connections_list::const_iterator itEnd = m_connected_slots.end();

while(it != itEnd)
        {
            (*it)->getdest()->signal_disconnect(this);
            delete *it;
            ++it;
        }
        m_connected_slots.erase(m_connected_slots.begin(), m_connected_slots.end());
    }

void disconnect(MySlot* pclass)
    {
        typename connections_list::iterator it = m_connected_slots.begin();
        typename connections_list::iterator itEnd = m_connected_slots.end();

while(it != itEnd)
        {
            if((*it)->getdest() == pclass)
            {
                delete *it;
                m_connected_slots.erase(it);
                pclass->signal_disconnect(this);
                return;
            }
            ++it;
        }
    }

void slot_disconnect(MySlot* pslot)
    {
        typename connections_list::iterator it = m_connected_slots.begin();
        typename connections_list::iterator itEnd = m_connected_slots.end();

while(it != itEnd)
        {
            typename connections_list::iterator itNext = it;
            ++itNext;

if((*it)->getdest() == pslot)
            {
                m_connected_slots.erase(it);
                //			delete *it;
            }
            it = itNext;
        }
    }
protected:
    connections_list m_connected_slots;
};

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
template<typename Tparam>
class Signal_Base : public _Signal_Base
{
public:
    typedef std::list<Connection_Base<Tparam>*>  connections_list;
    ~Signal_Base() {
        disconnect_all();
    }

    void disconnect_all()
    {
        typename connections_list::const_iterator it = m_connected_slots.begin();
        typename connections_list::const_iterator itEnd = m_connected_slots.end();

        while(it != itEnd)
        {
            (*it)->getdest()->signal_disconnect(this);
            delete *it;
            ++it;
        }
        m_connected_slots.erase(m_connected_slots.begin(), m_connected_slots.end());
    }

    void disconnect(MySlot* pclass)
    {
        typename connections_list::iterator it = m_connected_slots.begin();
        typename connections_list::iterator itEnd = m_connected_slots.end();

        while(it != itEnd)
        {
            if((*it)->getdest() == pclass)
            {
                delete *it;
                m_connected_slots.erase(it);
                pclass->signal_disconnect(this);
                return;
            }
            ++it;
        }
    }

    void slot_disconnect(MySlot* pslot)
    {
        typename connections_list::iterator it = m_connected_slots.begin();
        typename connections_list::iterator itEnd = m_connected_slots.end();

        while(it != itEnd)
        {
            typename connections_list::iterator itNext = it;
            ++itNext;

            if((*it)->getdest() == pslot)
            {
                m_connected_slots.erase(it);
                //			delete *it;
            }
            it = itNext;
        }
    }
protected:
    connections_list m_connected_slots;
};

Signal_Base类维护了一个Connection的列表，由于每个新的链接都基于一个Connection，通过Connection的getdest()函数可以确定该链接绑定在哪个对象上，这样，删除某个Connection就可以删除特定的链接了。最后的MySignal类是酱紫的：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
template<typename Tparam>
class MySignal : public Signal_Base<Tparam>
{
public:
    template<typename Tobject>
    void connect(Tobject* pclass, void (Tobject::*pmemfun)(Tparam))
    {
        Connection<Tobject, Tparam>* conn = new Connection<Tobject, Tparam>(pclass, pmemfun);
        Signal_Base<Tparam>::m_connected_slots.push_back(conn);
        pclass->signal_connect(this);
    }

    void operator()(Tparam p)
    {
        typename std::list<Connection_Base<Tparam>*>::const_iterator itNext, it = Signal_Base<Tparam>::m_connected_slots.begin();
        typename std::list<Connection_Base<Tparam>*>::const_iterator itEnd = Signal_Base<Tparam>::m_connected_slots.end();
        while(it != itEnd)
        {
            itNext = it;
            ++itNext;
            (*it)->emitSignal(p);
            it = itNext;
        }
    }
};

MySignal提供了connect()函数用来为新的链接生成Connection对象，然后重载了operator()使得我们可以使用“signal()”这种类似函数的形式来发出信号。

测试一下^_^

--------------------------------------------------------------------------------

一切就绪，写段测试代码看看：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
class Button
{
public:
    MySignal<bool> click;
    void nowClick(bool b)
    {
        click(b);
    }
};

class Tv : public MySlot
{
public:
    Tv(int i) : m_id(i){}
    void onButtonClicked(bool b)
    {
        if ( b == true )
            cout << "Tv " << m_id << " is being turned on. " << endl;
        else
            cout << "Tv "<< m_id <<" is being turned off. " << endl;
    }
private:
    int m_id;
};

int main()
{
    Button btn;
    Tv *tv1 = new Tv(1);
    Tv *tv2 = new Tv(2);
    btn.click.connect(tv1, &Tv::onButtonClicked);
    btn.click.connect(tv2, &Tv::onButtonClicked);
    delete tv1;
    btn.nowClick(false);
    return 0;
}

可以看到，Button类和Tv类现在可以彻底不再相互关心，而链接的工作交给客户程序（main）去做，同时，在delete tv1之后，我们也不会碰到异常，因为tv1在析构时就调用Signal对象将自身的Connection删除了。完整的代码实际就是把上面这几块揉在一起，就不再贴了，有兴趣的话可以到博主的百度网盘下载：http://pan.baidu.com/s/1i3F8gkd

可能你已经注意到了，如果我们的信号有两个参数呢？是的，我们需要再写一个有两个参数的Signal_Base，Connection和MySignal。。。如果我们分别为0-8个参数写了9个版本，并为这其中的容器操作加上线程安全机制。。。那么我们现在完成的就是一份大名鼎鼎的 sigslot 库啦~^_^

不知不觉篇幅有点长了~我们就留到下篇（从零开始实现信号槽机制：二）再来探讨下，Qt中信号槽的实现与sigslot又有哪些差异？以及moc和QMetaObject又给信号槽机制带来了怎样的灵活性~
